陡峭面精加工步骤详解

1)创建边界:在PowerMILL资源管理器中右击“边界”树枝,在弹出的快捷菜单条中单击“定义边界”→“浅滩”,打开“浅滩边界”表格,按图8-36所示设置边界参数。

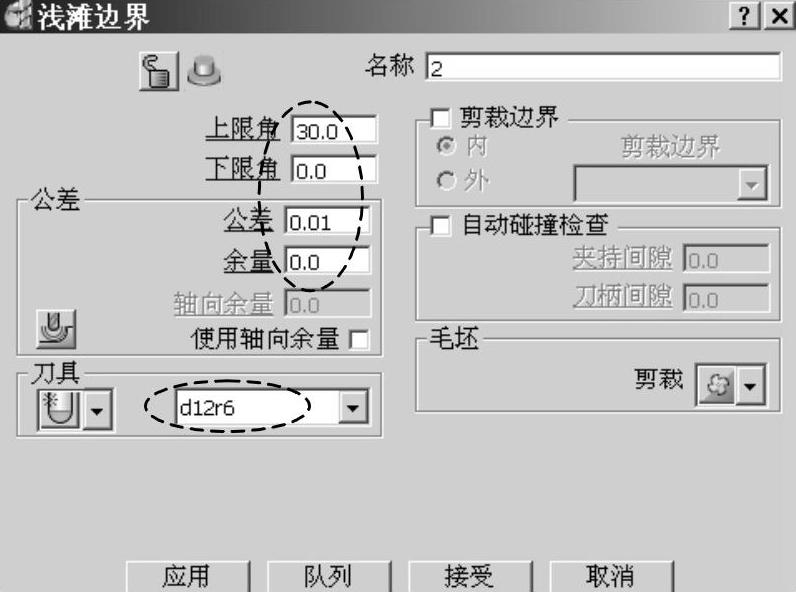

图8-36 设置浅滩边界参数

单击“应用”按钮,系统计算出图8-37所示边界来。

单击“取消”按钮,关闭“浅滩边界”表格。

2)计算等高精加工刀具路径:在PowerMILL综合工具栏中单击刀具路径策略按钮978-7-111-45514-1-Part02-407.jpg,打开“策略选取器”对话框,选择“精加工”选项卡,在这个选项卡里选择“等高精加工”,单击“接受”按钮,打开“等高精加工”表格,按图8-38所示设置参数。

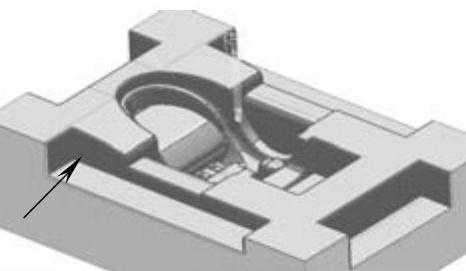

图8-37 浅滩边界

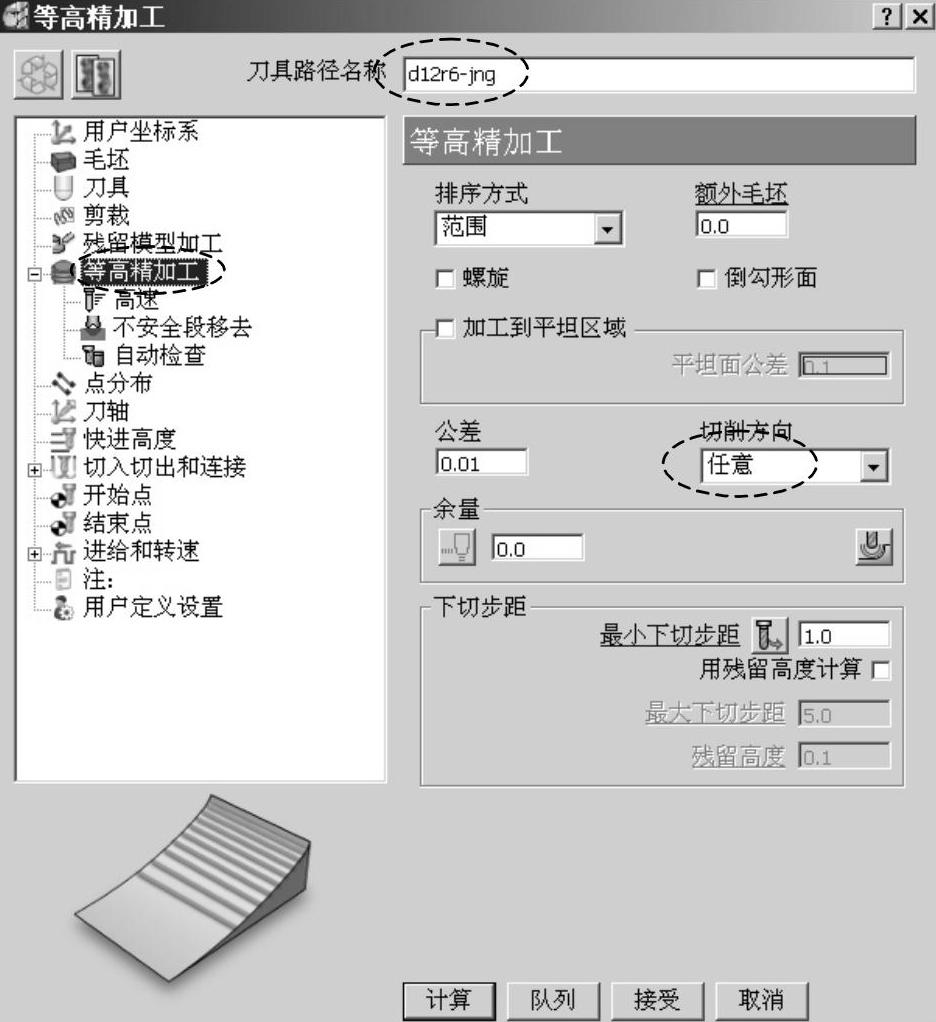

图8-38 设置等高精加工参数

单击“等高精加工”表格策略树中的“刀具”树枝,调出“刀具”选项卡,如图8-39所示,确保选用的刀具是“d12r6”。

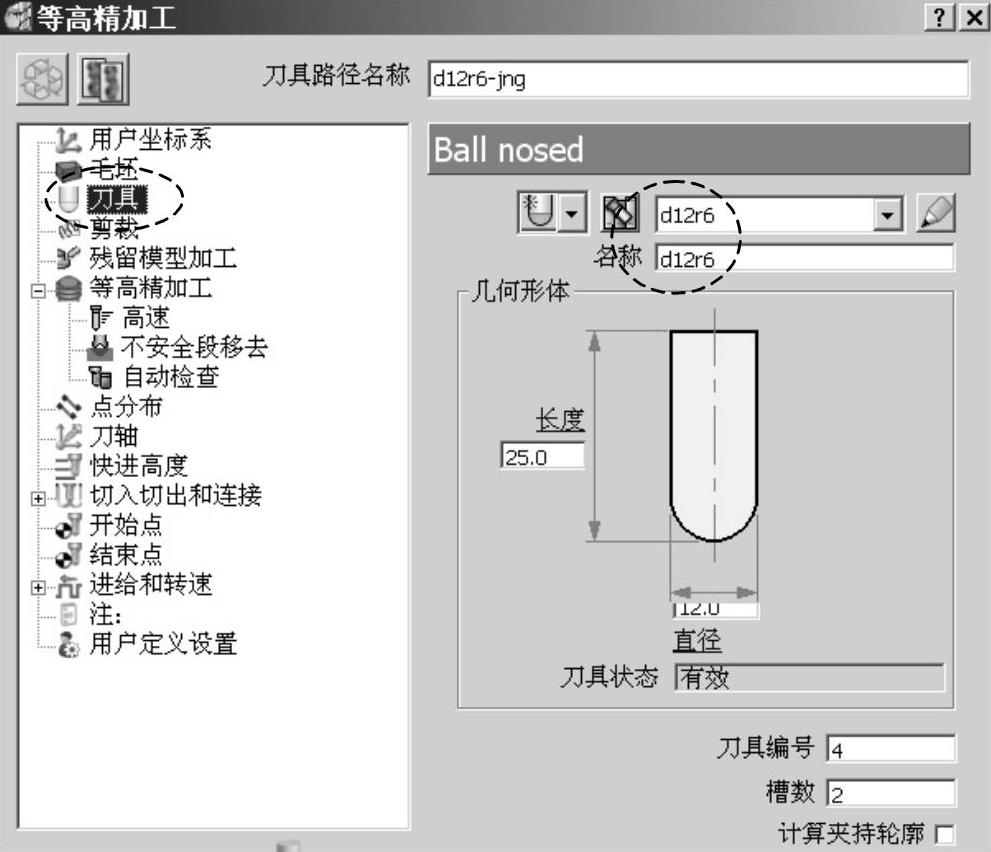

图8-39 选用等高精加工刀具

单击“等高精加工”表格策略树中的“剪裁”树枝,调出“剪裁”选项卡,按图8-40所示设置参数,确保选用边界2。

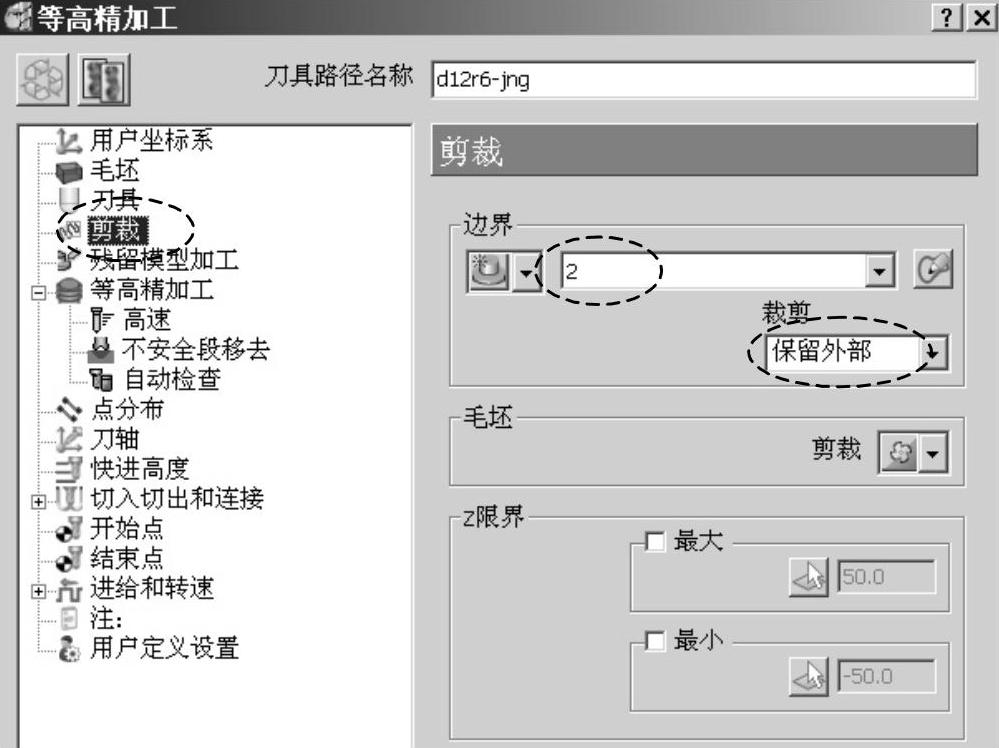

图8-40 选用边界2

单击“等高精加工”表格策略树中的“进给和转速”树枝,调出“进给和转速”选项卡,按图8-41所示设置侧型面精加工的进给和转速参数。

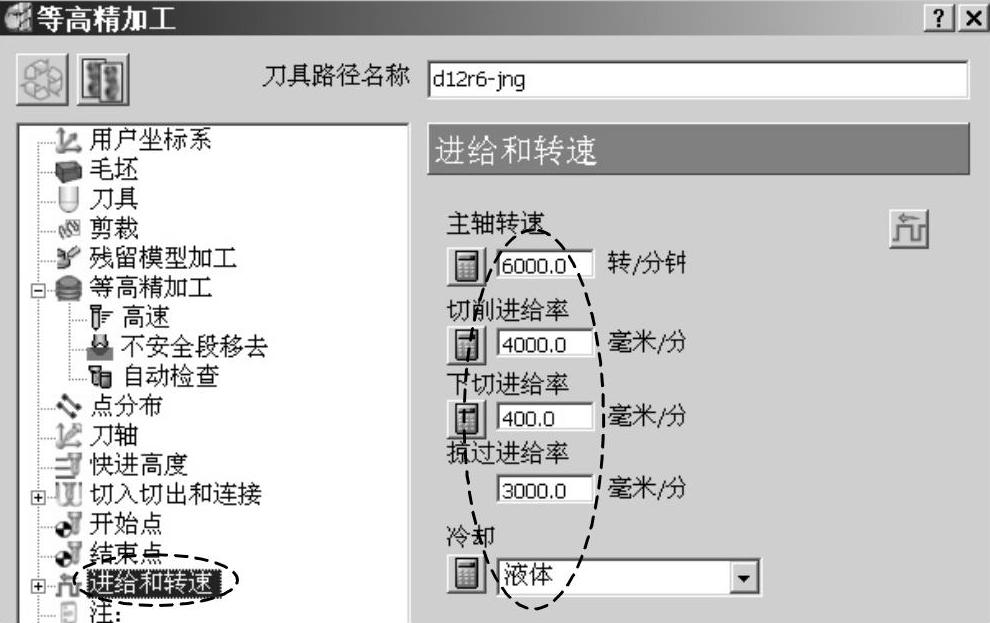

图8-41 设置侧型面精加工进给和转速参数

设置完参数后,单击“计算”按钮,系统计算出图8-42所示刀具路径,图8-43是该刀具路径的局部放大图。


图8-42 陡峭面精加工刀具路径

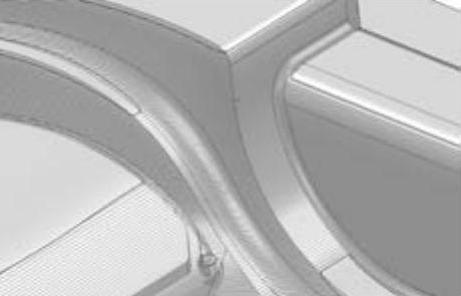

图8-43 陡峭面精加工刀具路径局部放大图

单击“取消”按钮,关闭“等高精加工”表格。

3)刀具路径碰撞检查:在PowerMILL资源管理器中右击刀具路径“d12r6-jing”,在弹出的快捷菜单条中单击“检查”→“刀具路径”,打开“刀具路径检查”表格,按图8-44所示设置检查参数。

单击“应用”按钮,系统即对刀具路径进行检查,弹出图8-45所示信息窗口。

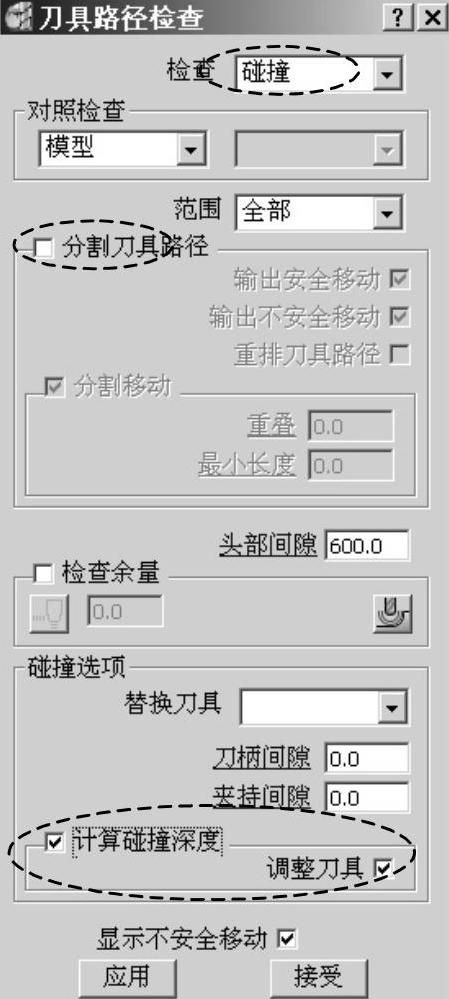

图8-44 刀具路径检查参数

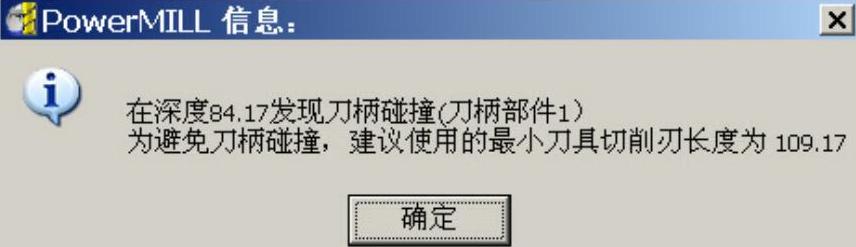

图8-45 碰撞检查信息

根据碰撞检查的结果,系统在“刀具”树枝下自动对刀具“d12r6”进行复制,得到新刀具“d12r6_1”,该刀具的刀柄部件1(即切削刃部分)加长到109.17mm。

单击PowerMILL信息窗口中的“确定”按钮,关闭该窗口。

单击“刀具路径检查”表格中的“接受”按钮,关闭该表格。
