在PowerMILL综合工具栏中单击刀具路径策略按钮978-7-111-45514-1-Part02-383.jpg,打开“策略选取器”对话框,选择“三维区域清除加工”选项卡,在这个选项卡里,选择“模型残留区域清除”,单击“接受”按钮,打开“模型残留区域清除”表格,按图8-19所示设置参数。

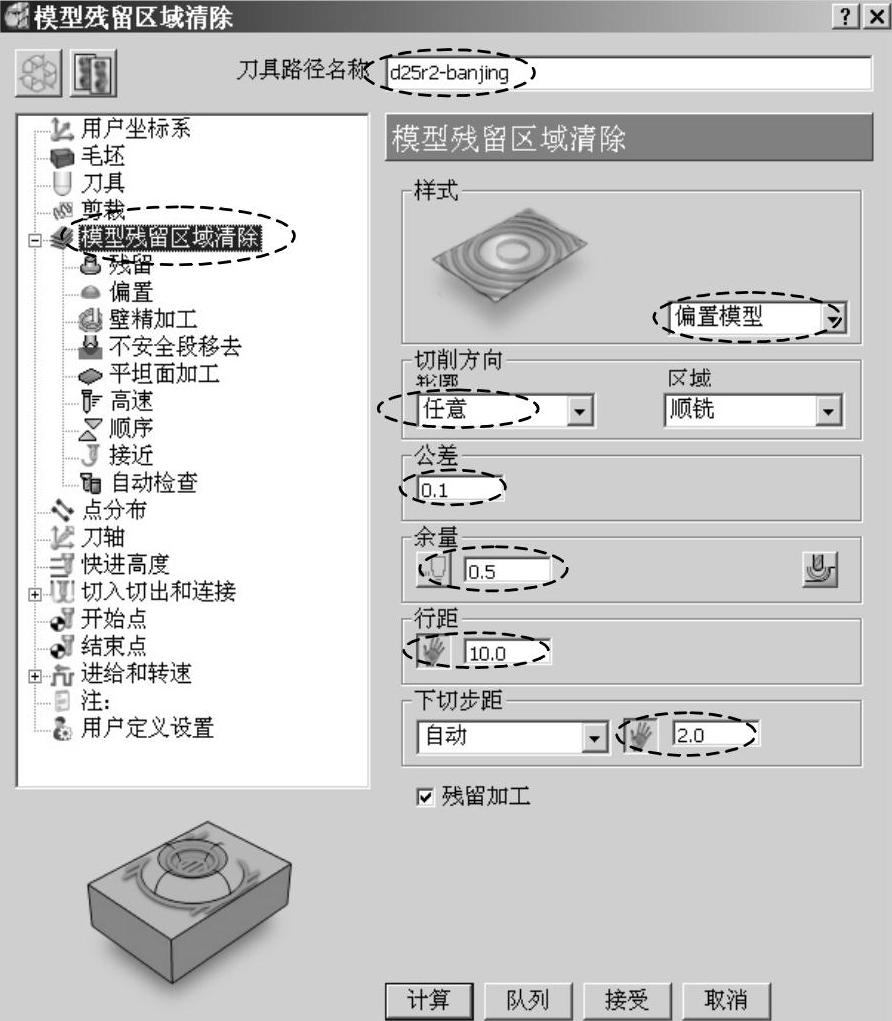

图8-19 设置半精加工参数

在“模型残留区域清除”表格策略树中,单击“刀具”树枝,调出“Tip radiused”选项卡,如图8-20所示,确保选用的刀具是“d25r2”。


图8-20 选用半精加工刀具

在“模型残留区域清除”表格策略树中,单击“残留”树枝,调出“残留”选项卡,按图8-21所示设置残留参数。

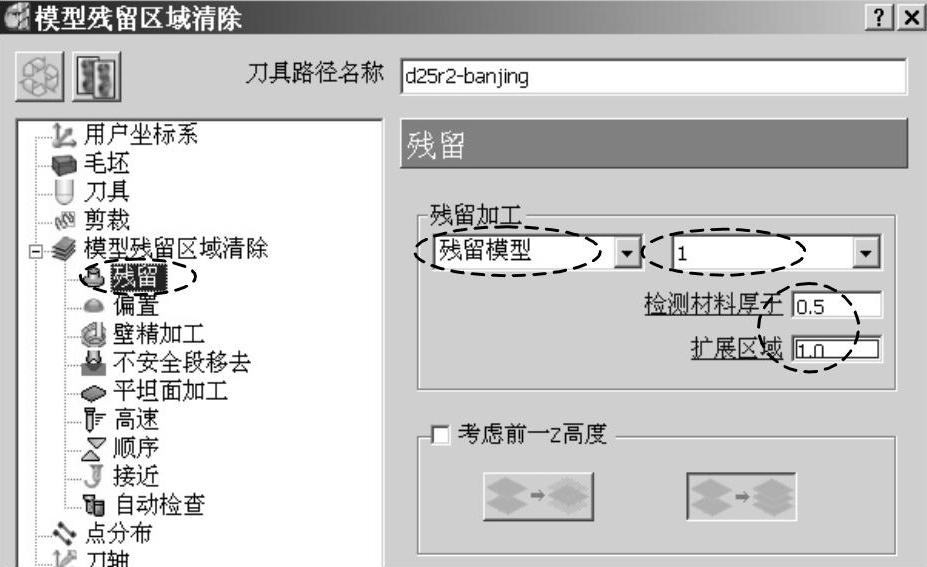

图8-21 残留参数

在“模型残留区域清除”表格策略树中,单击“高速”树枝,调出“高速”选项卡,按图8-22所示设置高速加工参数。(www.daowen.com)

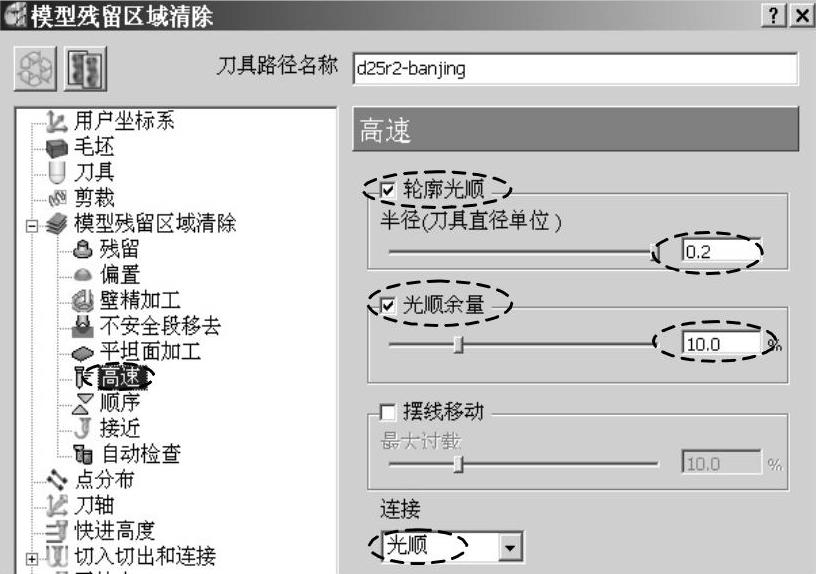

图8-22 高速加工参数

单击“模型残留区域清除”表格策略树中的“进给和转速”树枝,调出“进给和转速”选项卡,按图8-23所示设置半精加工的进给和转速参数。

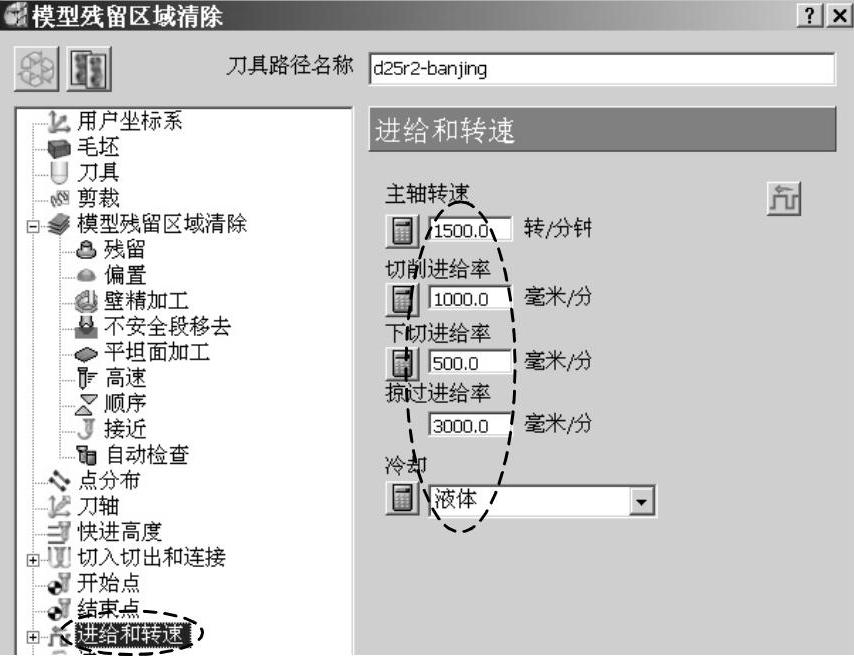

图8-23 设置半精加工进给和转速参数

设置完参数后,单击“计算”按钮,系统计算出图8-24所示刀具路径。

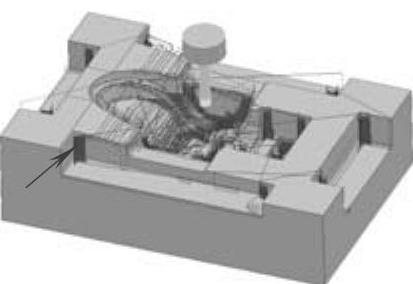

图8-24 半精加工刀具路径

单击“取消”按钮,关闭“模型残留区域清除”表格。
