在PowerMILL资源管理器中，右击“d4r2-qj”刀具路径树枝，在弹出的快捷菜单条中选择“激活”，取消“d4r2-qj”刀路的激活状态。

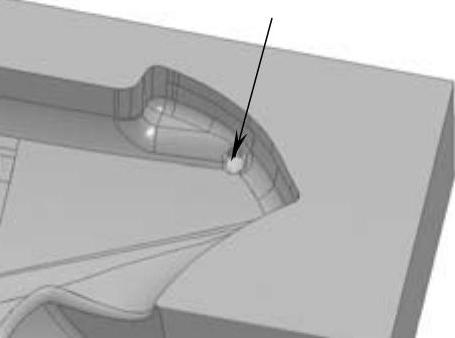

1）识别模型中的孔：在绘图区中选中φ3.91孔的侧面，如图7-76所示。

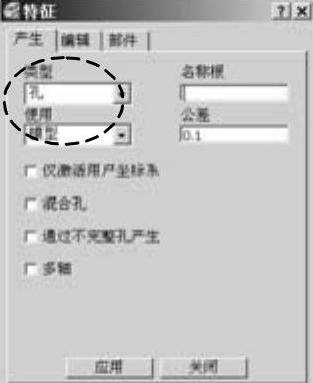

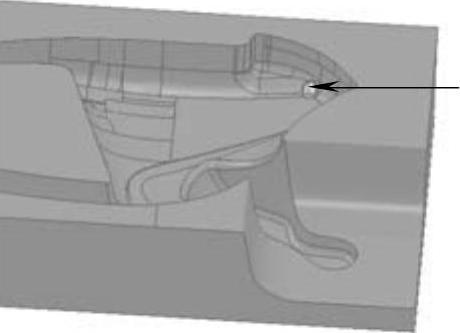

在PowerMILL资源管理器中，右击“特征设置”树枝，在弹出的快捷菜单条中选择“识别模型中的孔”，打开“特征”对话框，按图7-77所示设置参数。单击“应用”“关闭”按钮，系统识别出图7-78所示孔。

图7-76 选择孔侧面

图7-77 设置识别孔参数

图7-78 识别获得的孔

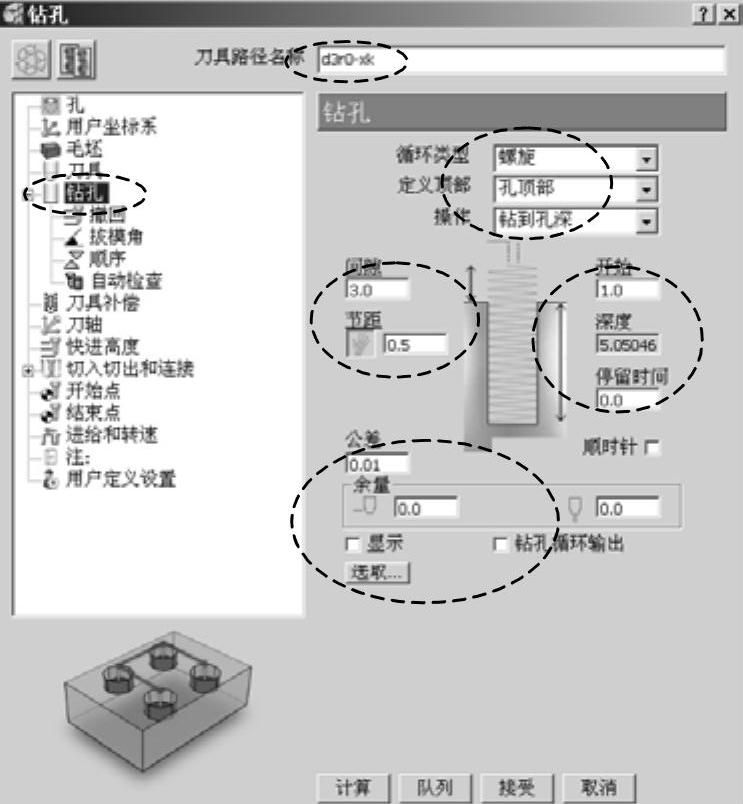

2）计算铣孔刀路：在PowerMILL综合工具栏中，单击刀具路径策略按钮，打开“策略选取器”对话框，选择“钻孔”选项卡，在该选项卡中选择“钻孔”，单击“接受”按钮，打开“钻孔”表格，按图7-79所示设置参数。

图7-79 设置铣孔参数

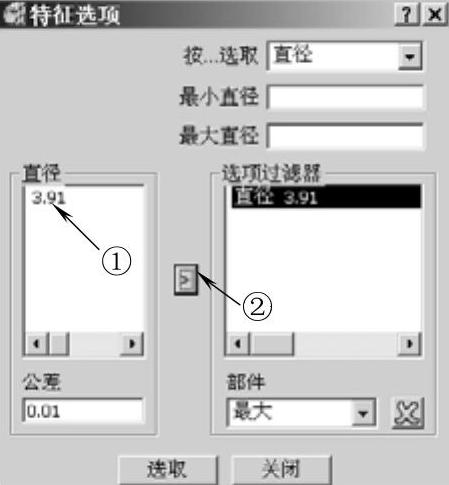

在“钻孔”表格的“钻孔”选项卡中，单击“选取…”按钮，打开“特征选项”对话框，按图7-80所示选择要加工的孔，单击“选取”“关闭”按钮完成待加工孔的选定。(www.daowen.com)

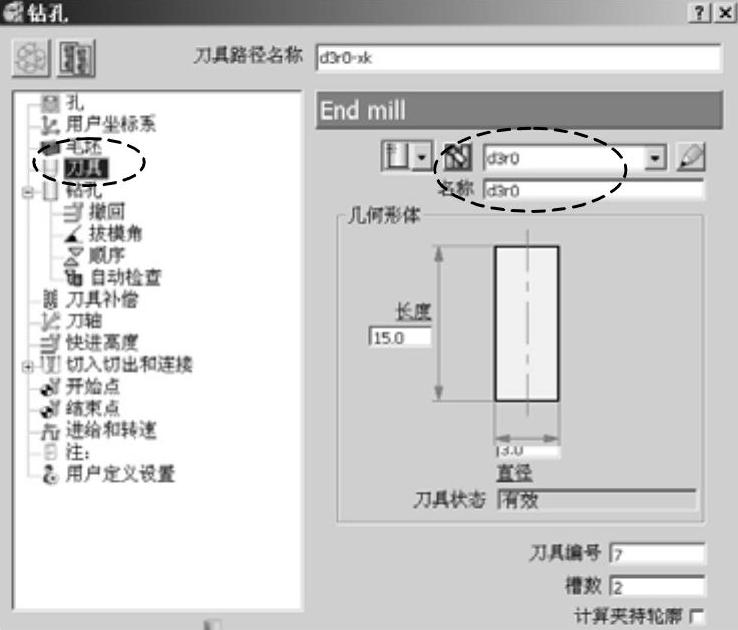

在“钻孔”表格的策略树中，单击“刀具”树枝，调出“End mill”选项卡，按图7-81所示选择刀具。

图7-80 选择加工孔

图7-81 选择刀具

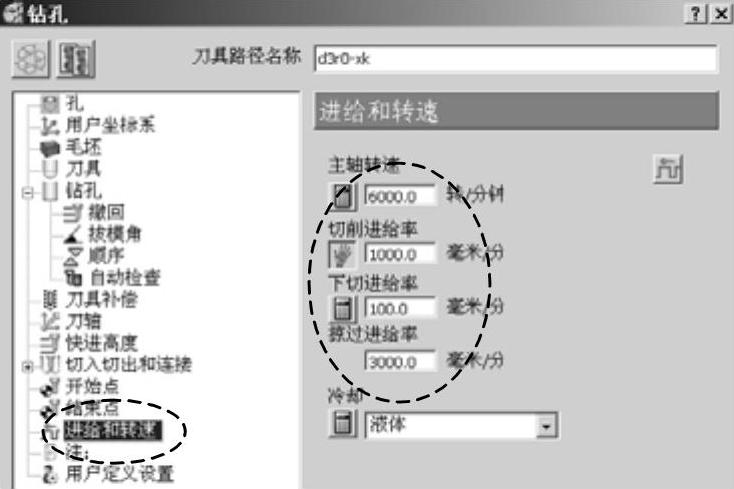

在“钻孔”表格的策略树中，单击“进给和转速”树枝，调出“进给和转速”选项卡，按图7-82所示设置铣孔的进给和转速参数。

设置完成后，单击“计算”按钮，系统计算出图7-83所示刀具路径。

图7-82 设置铣孔进给和转速参数

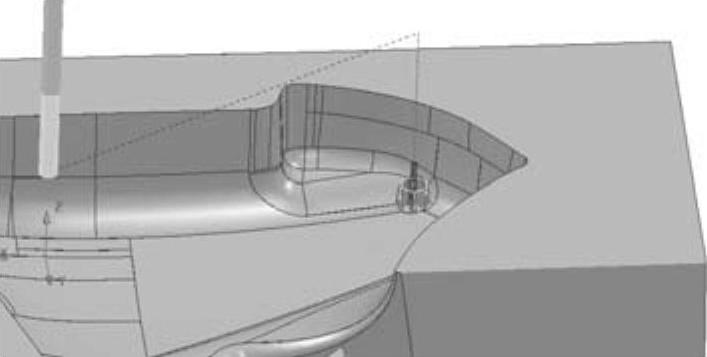

图7-83 铣孔刀具路径

单击“取消”按钮，关闭“钻孔”表格。
