如何计算第二次精加工刀具路径?

在PowerMILL资源管理器中,右击刀具路径“d10r5-jjg”,在弹出的快捷菜单条中选择“编辑”→“复制刀具路径”,系统复制出刀具路径“d10r5-jjg_1”。

右击刀具路径“d10r5-jjg_1”,在弹出的快捷菜单条中选择“激活”,使之处于当前激活状态。

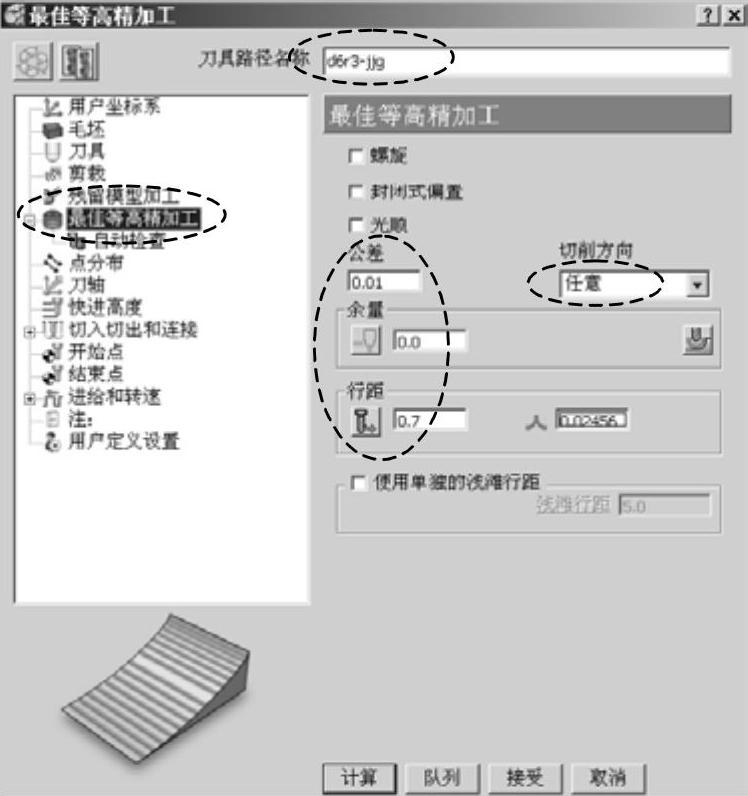

再次右击刀具路径“d10r5-jjg_1”,在弹出的快捷菜单条中选择“设置…”,打开“最佳等高精加工”表格,单击表格左上角的重新编辑参数按钮978-7-111-45514-1-Part02-319.jpg,按图7-63所示设置参数。

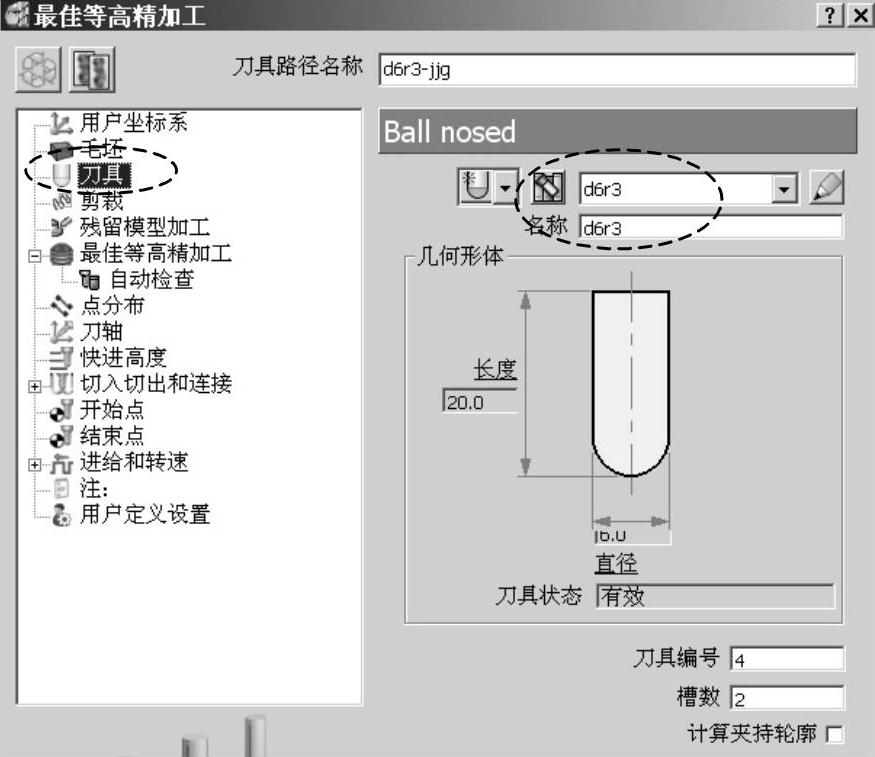

在“最佳等高精加工”表格的策略树中,单击“刀具”树枝,调出“Ball nosed”选项卡,按图7-64所示选择刀具。


图7-63 设置第二次精加工参数


图7-64 选择第二次精加工刀具

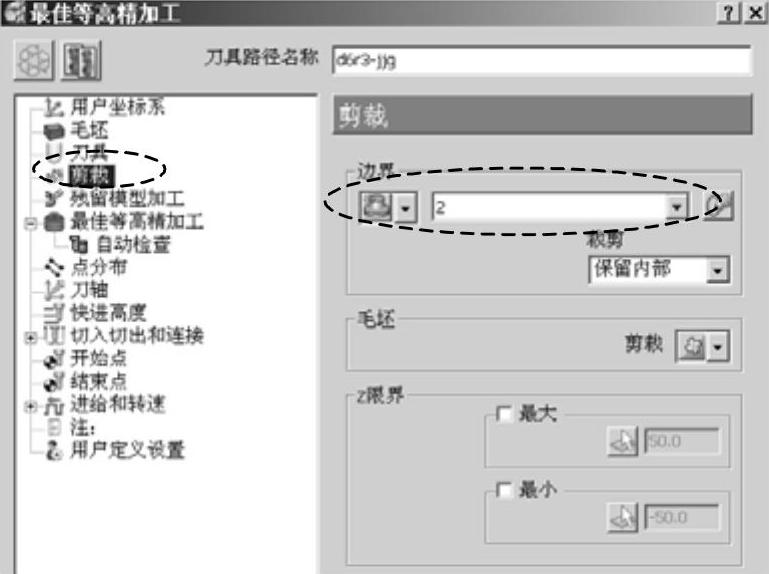

在“最佳等高精加工”表格的策略树中,单击“剪裁”树枝,调出“剪裁”选项卡,按图7-65所示选择边界。

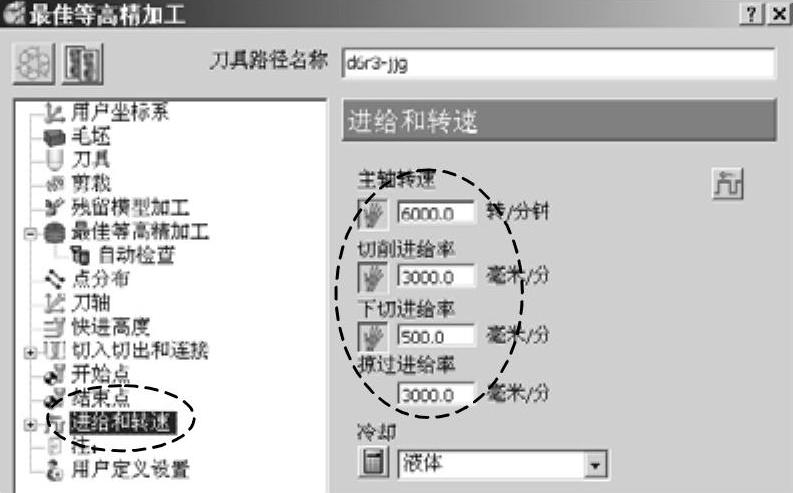

在“最佳等高精加工”表格的策略树中,单击“进给和转速”树枝,调出“进给和转速”选项卡,按图7-66所示设置第二次精加工进给和转速参数。(www.daowen.com)


图7-65 选择第二次精加工边界


图7-66 设置第二次精加工进给和转速参数

设置完成后,单击“计算”按钮,系统计算出图7-67所示刀具路径。

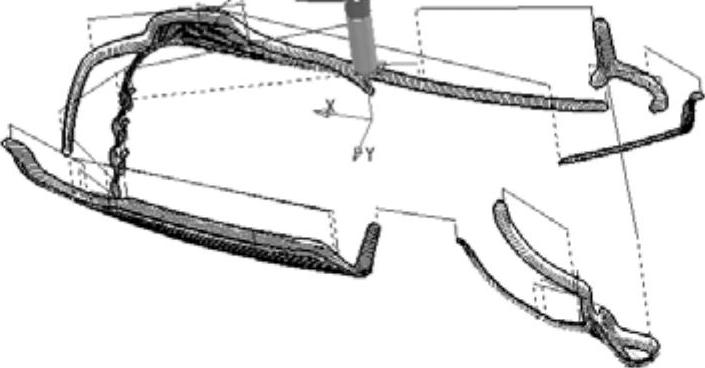

图7-67 第二次精加工刀具路径

单击“取消”按钮,关闭“最佳等高精加工”表格
