如何计算三次粗加工刀具路径?

由图7-26所示二次粗加工切削仿真结果可见,使用直径6mm的刀具进行二次粗加工后,零件的狭长槽部位还有些小局部没被切削到,致使精加工和清角的余量不均匀。拟使用直径为4mm的端铣刀进行第三次粗加工。

1)在PowerMILL资源管理器中,右击刀具路径“d6r0-2c”,在弹出的快捷菜单条中选择“编辑”→“复制刀具路径”,系统复制出刀具路径“d6r0-2c_1”。

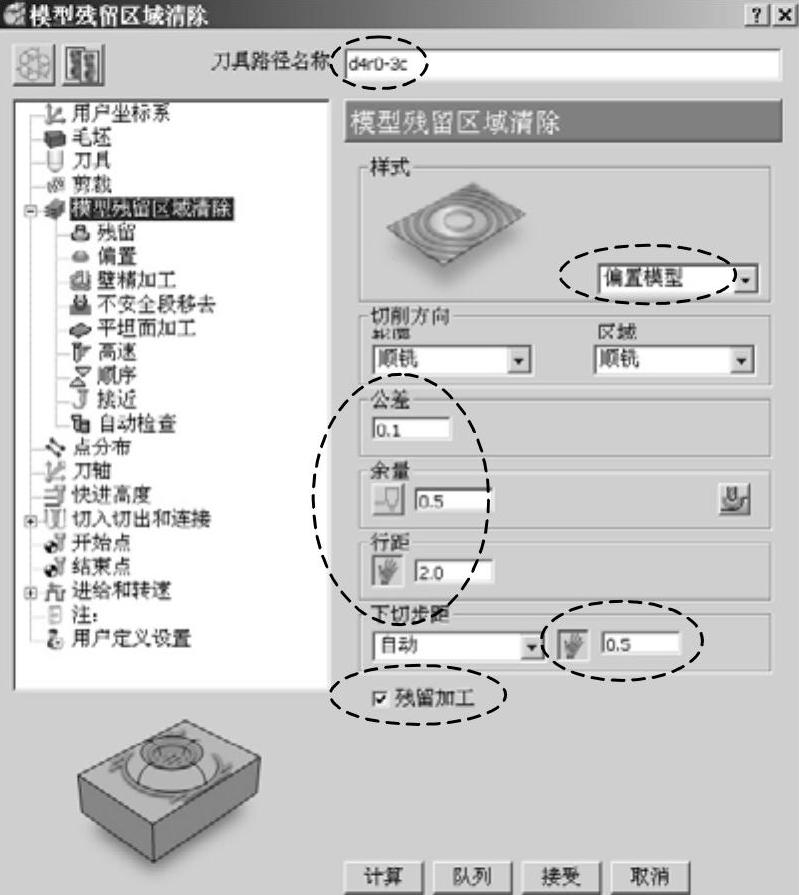

图7-27 设置三次粗加工参数

右击刀具路径“d6r0-2c_1”,在弹出的快捷菜单条中选择“激活”,使之处于当前激活状态。

再次右击刀具路径“d6r0-2c_1”,在弹出的快捷菜单条中选择“设置…”,打开“模型残留区域清除”表格,单击表格左上角的重新编辑参数按钮978-7-111-45514-1-Part02-262.jpg,按图7-27所示设置参数。

在“模型残留区域清除”表格的策略树中,单击“刀具”树枝,调出“刀具”选项卡,按图7-28所示选择刀具。

在“模型残留区域清除”表格的策略树中,单击“残留”树枝,调出“残留”选项卡,按图7-29所示设置残留参数。

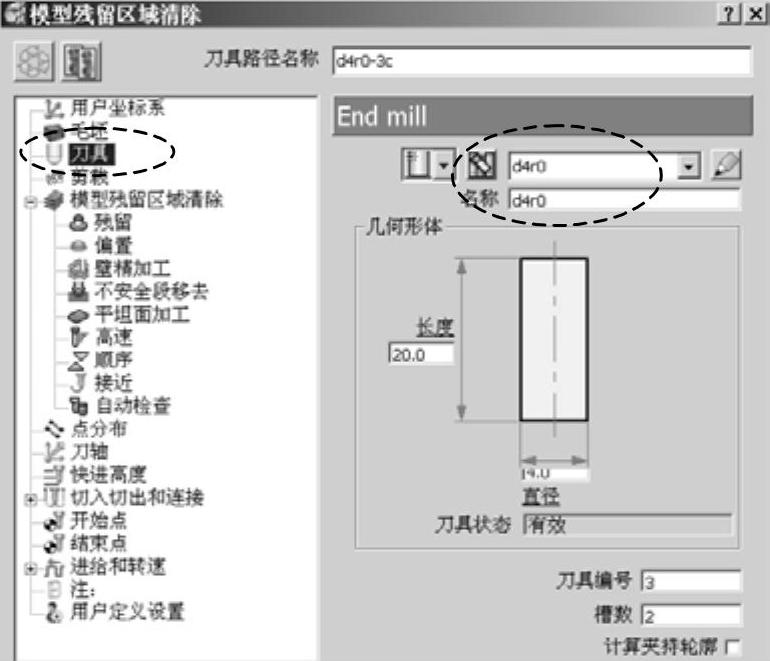

图7-28 选择三次粗加工刀具

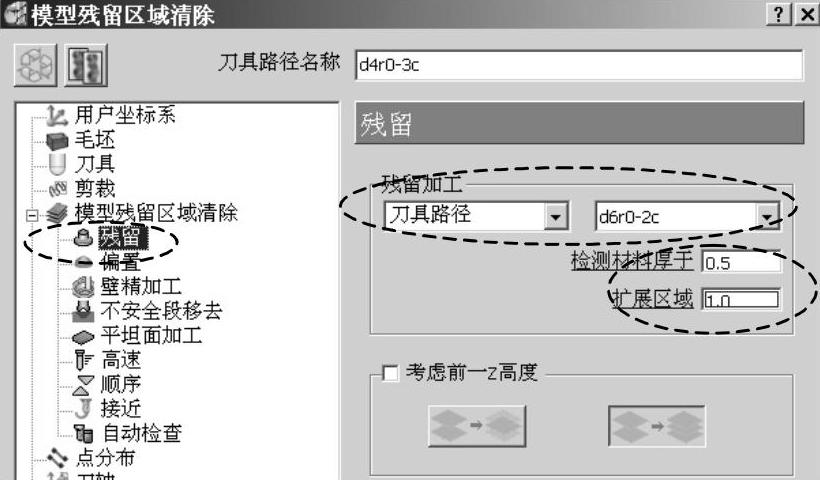

图7-29 设置残留参数(www.daowen.com)

请读者注意,第三次粗加工的对象应该是第二次粗加工刀具路径的残留模型,因此图7-29中设置残留加工刀具路径为“d6r0-2c”。

在“模型残留区域清除”表格的策略树中,单击“进给和转速”树枝,调出“进给和转速”选项卡,按图7-30所示设置进给和转速参数。

设置完成后,单击“计算”按钮,系统会弹出信息窗口,单击“确定”按钮完成计算,第三次粗加工刀具路径如图7-31所示。

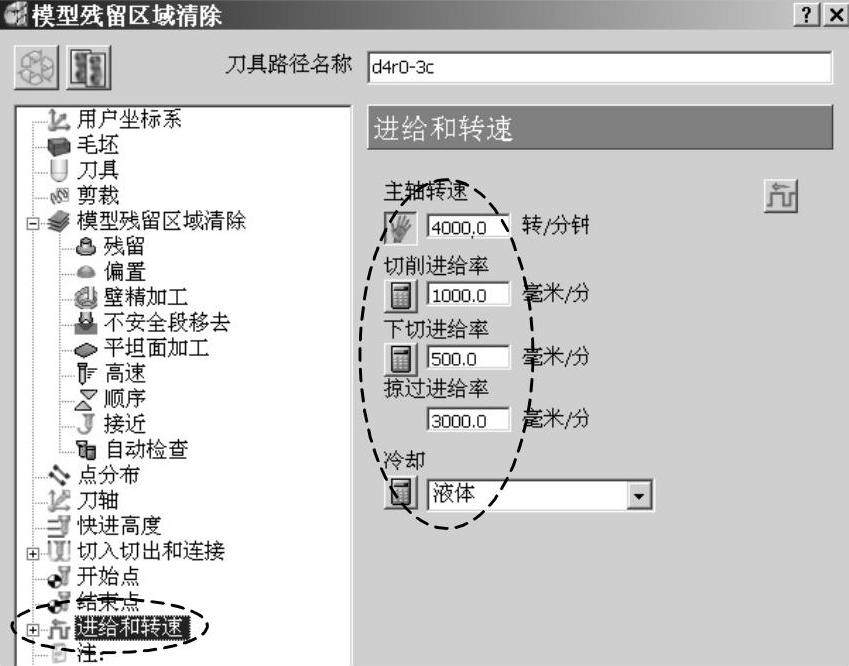

图7-30 设置第三次粗加工进给和转速参数

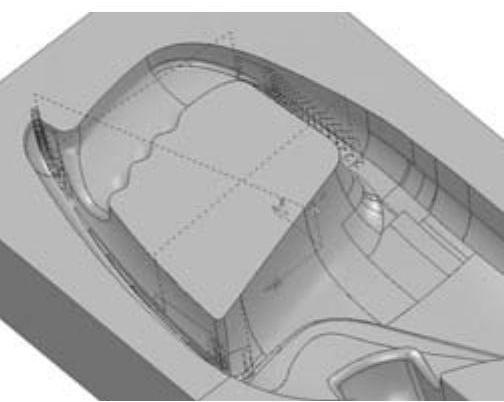

图7-31 手锯柄模具零件第三次粗加工刀具路径

单击“取消”按钮,关闭“模型残留区域清除”表格。

2)第三次粗加工碰撞和过切检查:参照步骤三、第2)小步的操作方法,对第三次粗加工刀具路径进行碰撞检查。

再次执行刀具路径检查命令,将图7-17所示刀具路径检查窗口中的“检查”选项设置为“过切”,然后单击“应用”按钮执行过切检查。
