1）计算高速粗加工刀具路径：在PowerMILL综合工具栏中，单击刀具路径策略按钮，打开“策略选取器”对话框，选择“三维区域清除”选项卡，在该选项卡中选择“模型区域清除”，单击“接受”按钮，打开“模型区域清除”表格，按图7-12所示设置参数。

在“模型区域清除”表格的策略树中，单击“高速”树枝，按图7-13所示设置参数。

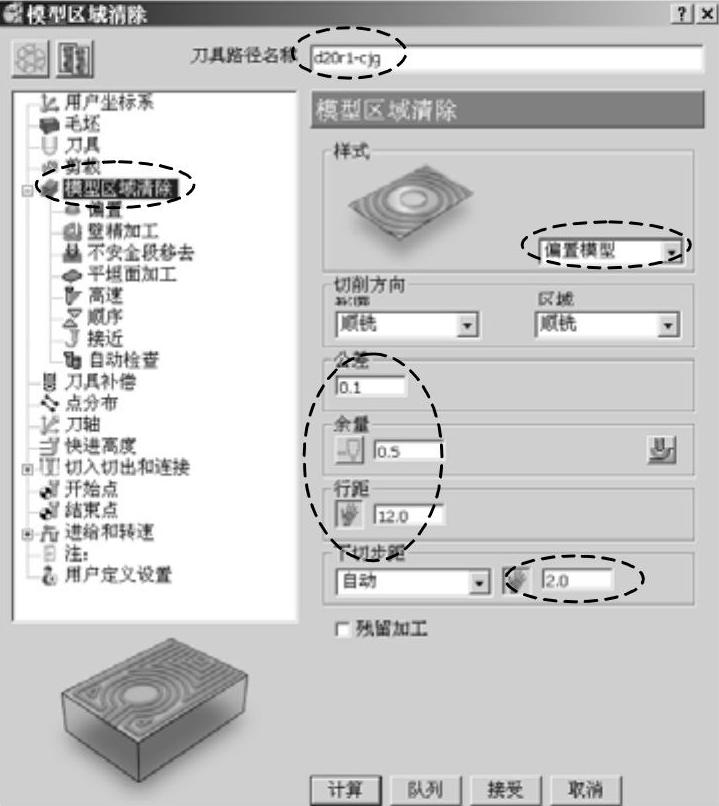

图7-12 设置粗加工参数

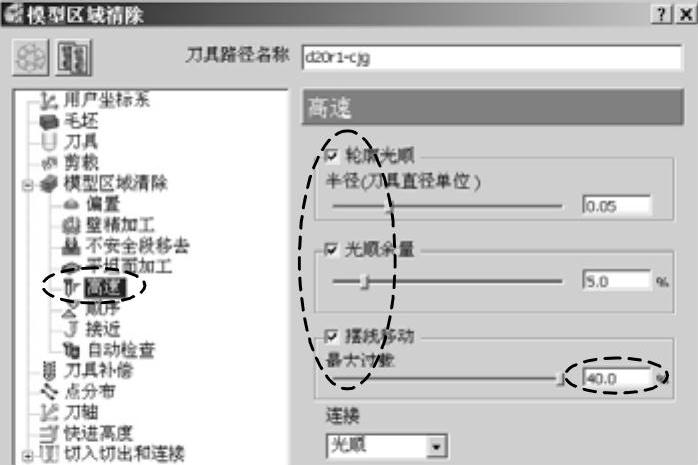

图7-13 设置高速加工参数

在策略树中，双击“切入切出和连接”树枝，展开它。单击“切入”树枝，调出“切入”选项卡，按图7-14所示设置参数。

图7-14 设置切入参数

在“切入”选项卡中，单击“斜向选项…”按钮，调出“斜向切入选项”表格，按图7-15所示设置参数。设置完成后，单击“接受”按钮返回。

设置完成后，单击“计算”按钮，系统计算出图7-16所示刀具路径。

图7-15 设置斜向切入参数(www.daowen.com)

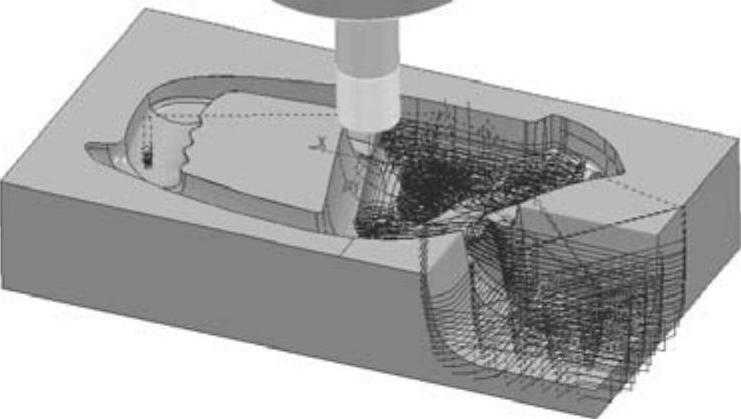

图7-16 手锯柄模具零件粗加工刀具路径

单击“取消”按钮，关闭“模型区域清除”表格。

2）刀具路径碰撞检查：在PowerMILL资源管理器中，双击“刀具路径”树枝，将它展开。右击刀具路径“d20r1-cjg”，在弹出的快捷菜单条中选择“检查”→“刀具路径”，打开“刀具路径检查”对话框，按图7-17所示设置检查参数。

设置完参数后，单击“应用”按钮，系统即进行碰撞检查。检查完成后，弹出PowerMILL信息窗口，提示检查结果，如图7-18所示。

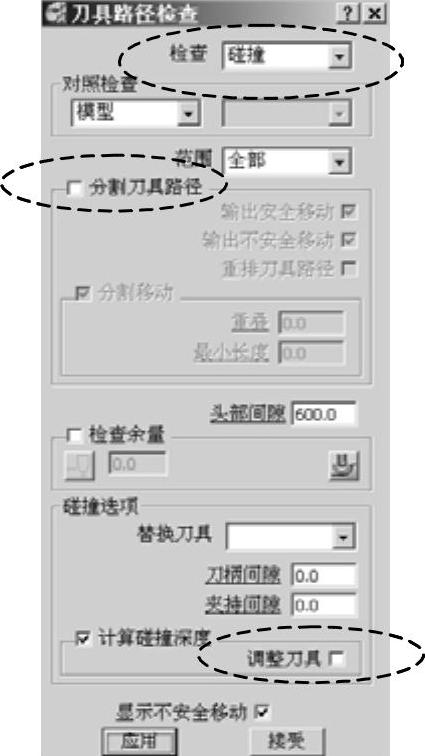

图7-17 碰撞检查参数设置

图7-18 碰撞检查结果

单击“确定”“接受”按钮，退出碰撞检查环境。

技巧

三维成型曲面零件的编程过程中，执行碰撞检查是非常有必要的，特别是具有多个不相邻型腔、槽的零件以及型腔或凸台高度尺寸较大的零件，由于结构复杂，肉眼往往难以判断准确，PowerMILL系统提供的碰撞检查功能可有效地解决这一问题。
