1）计算毛坯：在PowerMILL综合工具栏中，单击毛坯按钮，打开“毛坯”表格，按图7-2所示设置参数。单击“接受”按钮，关闭该表格。计算出来的毛坯如图7-3所示。

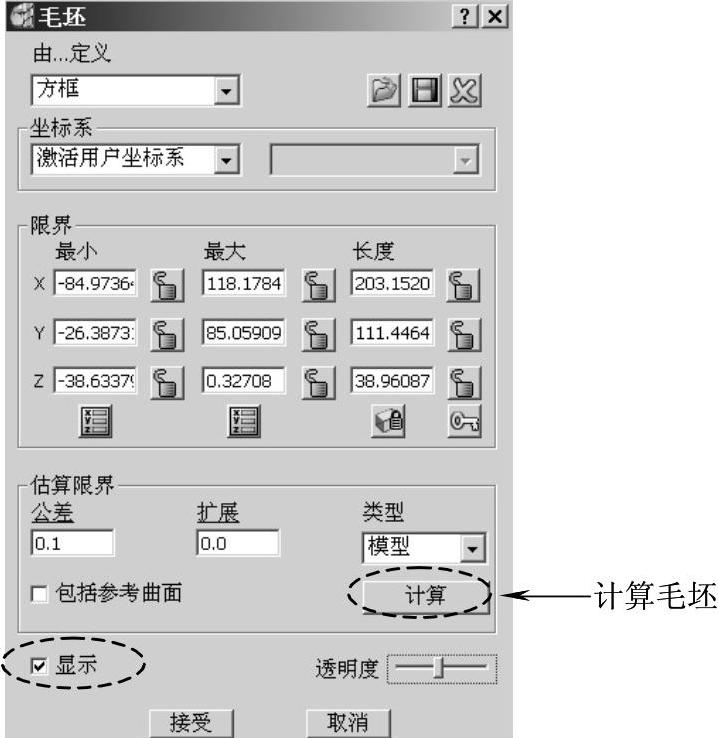

图7-2 计算毛坯

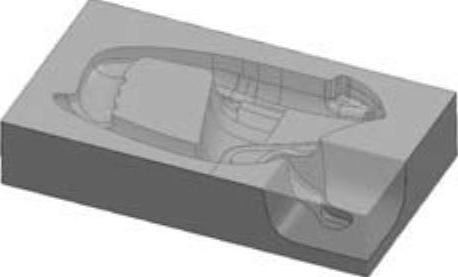

图7-3 毛坯

2）创建对刀坐标系：在PowerMILL资源管理器中，右击“用户坐标系”树枝，在弹出的快捷菜单条中选择“产生并定向用户坐标系”→“使用毛坯定位用户坐标系”，在绘图区图7-4所示毛坯上顶面中心点位置小圆球上单击，创建出“用户坐标系1”。

双击“用户坐标系”树枝，将它展开。右击“用户坐标系1”，在弹出的快捷菜单条中选择“激活”，将用户坐标系1设置为当前编程坐标系（也即对刀坐标系）。

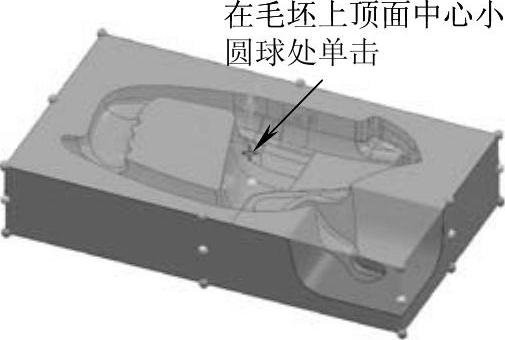

图7-4 创建对刀坐标系

此时，可见绘图区中的毛坯移动到了一个不正确的位置，这是由于毛坯原点改变而导致的。解决的办法是，重复执行上一步计算毛坯的操作，再次计算毛坯即可算出位置正确的毛坯。

右击绘图区的空白地方，在弹出的快捷菜单条中选择“显示世界坐标系”，即可把绘图区中的世界坐标系隐藏。

3）创建粗加工刀具：在PowerMILL资源管理器中，右击“刀具”树枝，在弹出的快捷菜单条中选择“产生刀具”→“刀尖圆角端铣刀”，打开“刀尖圆角端铣刀”表格，按图7-5所示设置刀具切削刃部分的参数。单击“刀尖圆角端铣刀”表格中的“刀柄”选项卡，按图7-6所示设置刀柄部分参数。

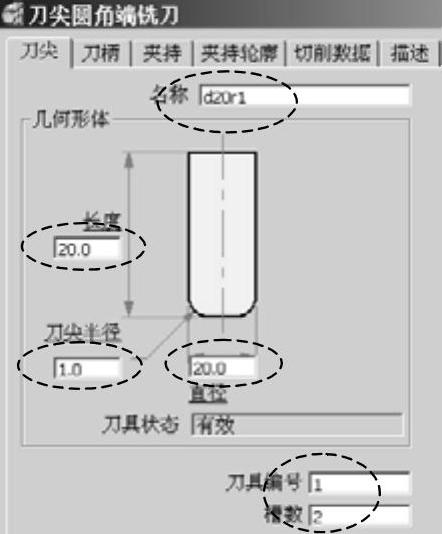

图7-5 “d20r1”切削刃部分参数

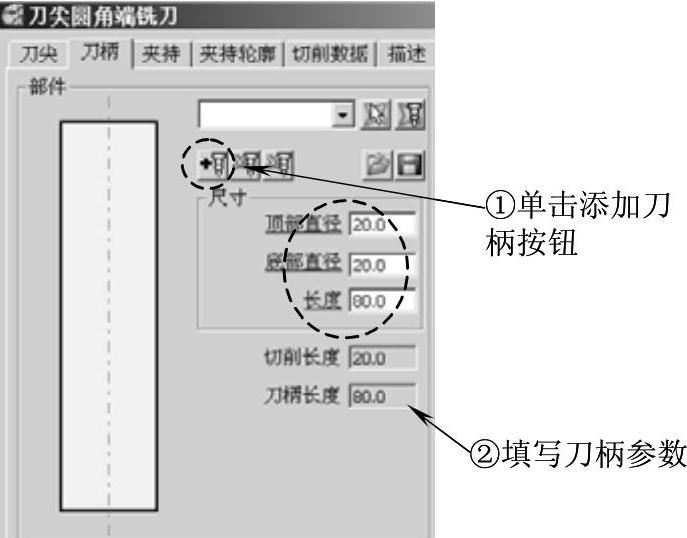

图7-6 “d20r1”刀柄部分参数

单击“刀尖圆角端铣刀”表格中的“夹持”选项卡，按图7-7所示设置刀具夹持部分参数。

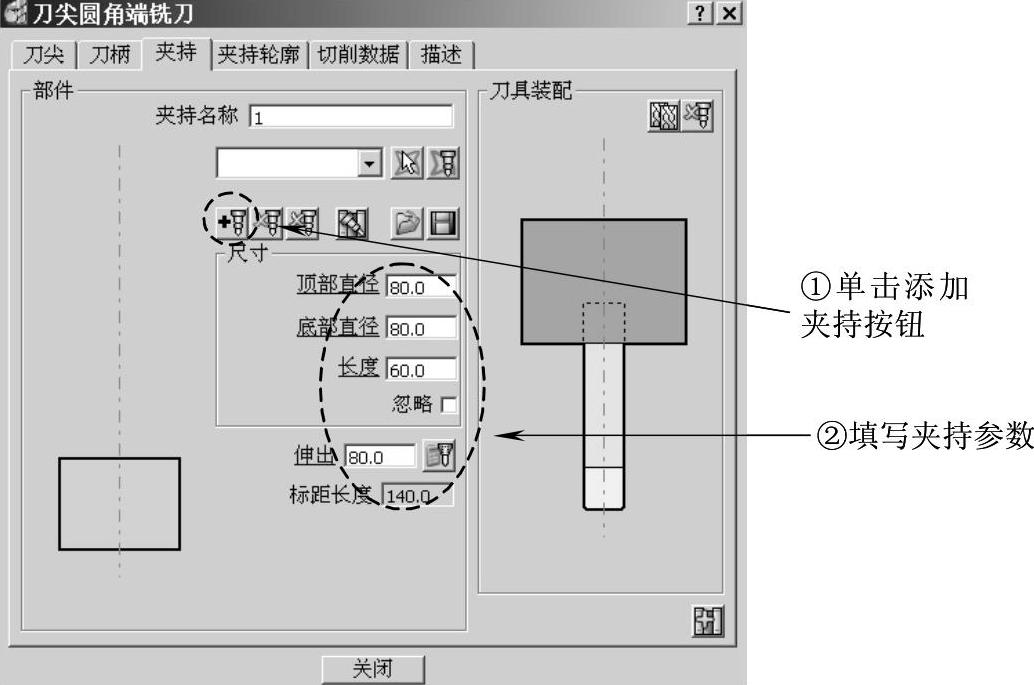

图7-7 “d20r1”刀具夹持部分参数(www.daowen.com)

完成上述参数设置后，单击“刀尖圆角端铣刀”表格中的“关闭”按钮，创建出一把带夹持的、完整的刀尖圆角端铣刀“d20r1”。

参照上述操作过程，按表7-2所示创建出加工此零件的全部刀具。

表7-2 其余刀具参数 （单位：mm）

在PowerMILL资源管理器中，双击“刀具”树枝，展开它。右击刀具“d20r1”，在弹出的快捷菜单条中选择“激活”，使之处于激活状态。

4）设置快进高度：在PowerMILL综合工具栏中，单击快进高度按钮，打开“快进高度”表格，按图7-8所示设置快进高度参数，完成后单击“接受”按钮退出。

5）设置粗加工进给和转速：在PowerMILL综合工具栏中，单击进给和转速按钮，打开“进给和转速”表格，按图7-9所示设置粗加工进给和转速参数。

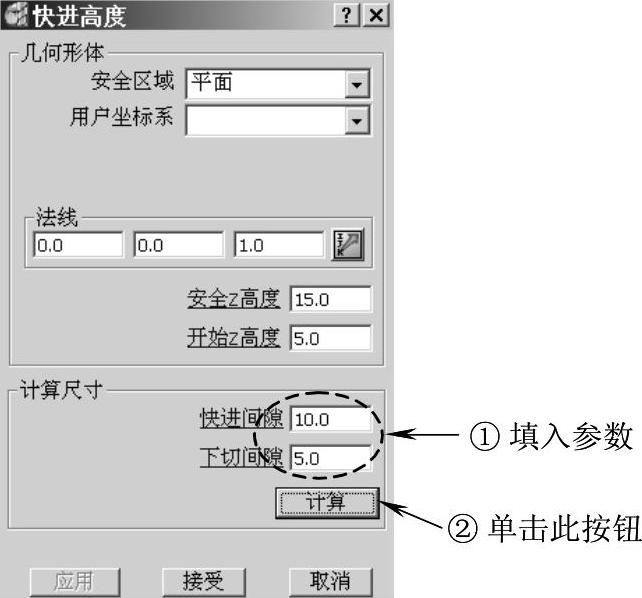

图7-8 设置快进高度

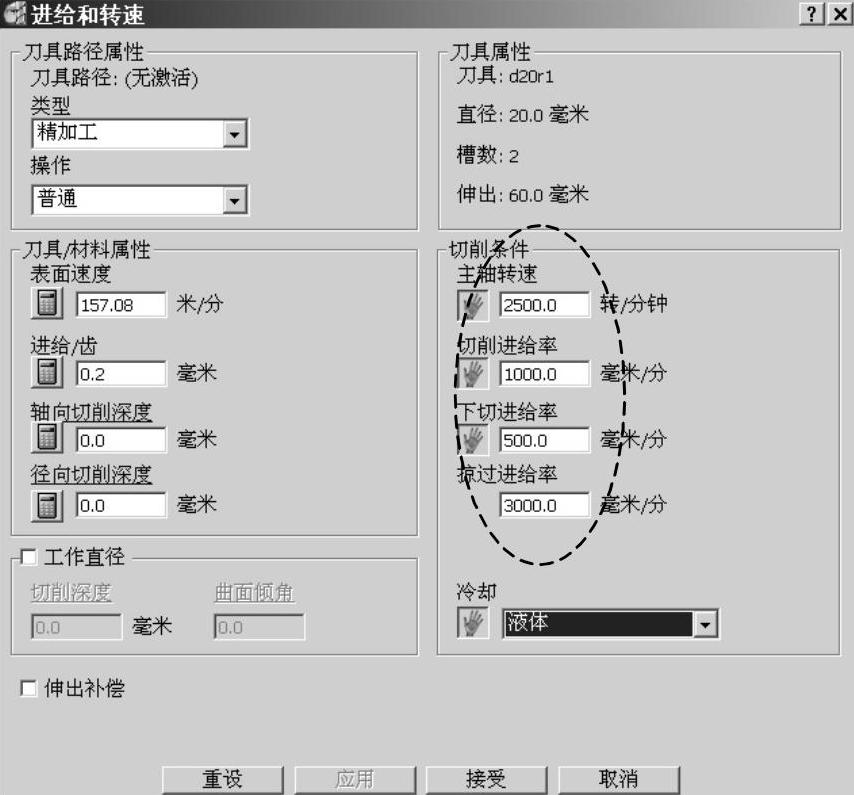

图7-9 设置粗加工进给和转速参数

完成设置后，单击“接受”按钮退出。

6）设置加工起始点和结束点：在PowerMILL综合工具栏中，单击起始点和结束点按钮，打开“开始点和结束点”表格。在“开始点”选项卡中，设置“方法”栏下的“使用”选项为“毛坯中心安全高度”，如图7-10所示；在“结束点”选项卡中，设置“方法”栏下的“使用”选项为“最后一点安全高度”，如图7-11所示。设置完成后，单击“接受”按钮退出。

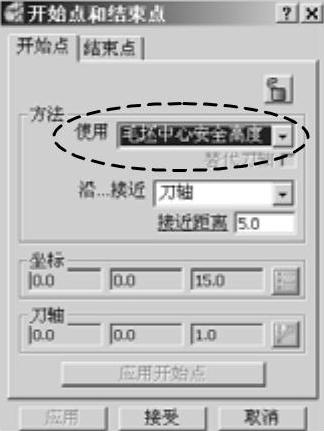

图7-10 设置开始点

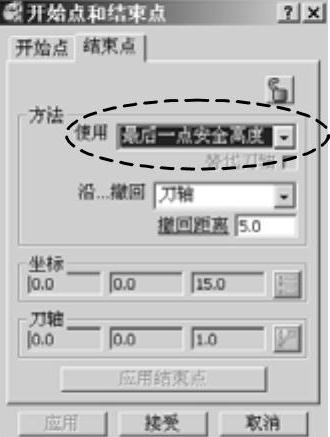

图7-11 设置结束点
