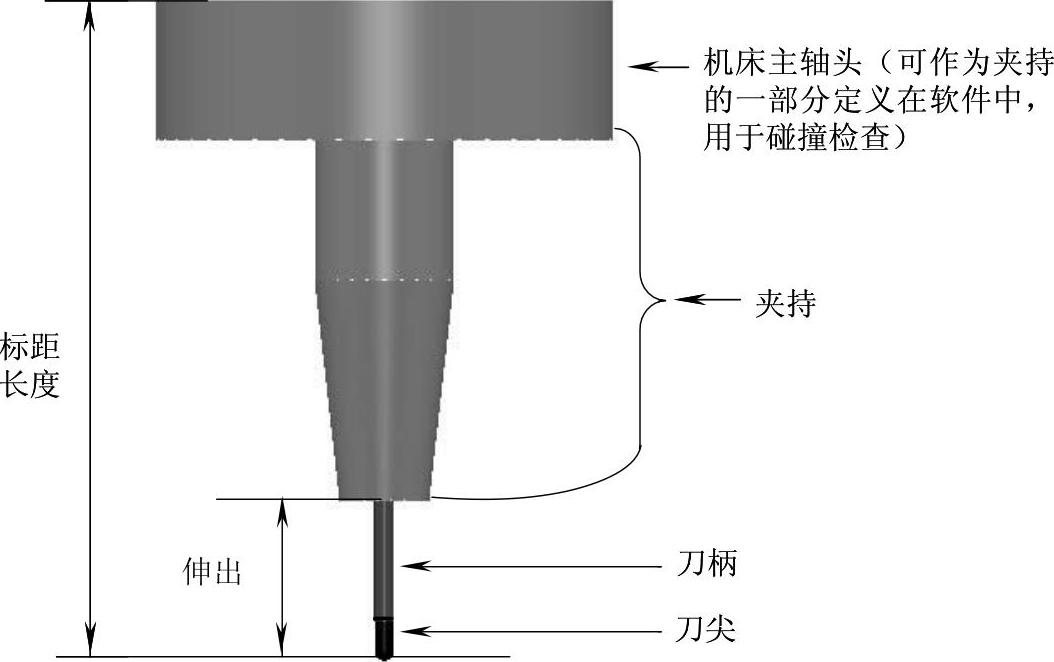

在PowerMILL系统中，一把定义完整的刀具及其各部位名称如图2-12所示。

如图2-12所示刀具，刀尖是指刀具中带有切削刃的部分，刀具切削刃之外的部分称为刀柄，夹持是指装夹刀具的部分，包括经常说的刀柄（如BT50刀柄），甚至可以包括机床的主轴头部分。

图2-12 定义完整的刀具

1.创建新刀具

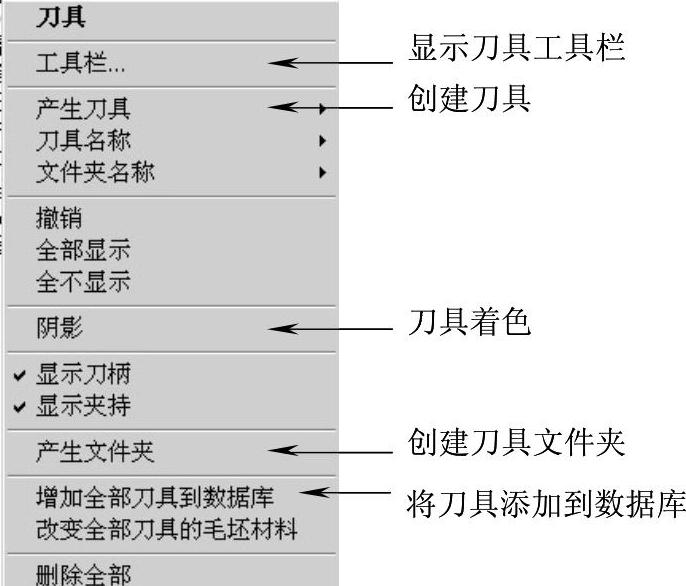

PowerMILL创建刀具的操作过程非常简单。在PowerMILL资源管理器中，右击“刀具”树枝，弹出刀具快捷菜单条，如图2-13所示。在刀具快捷菜单条中单击“产生刀具”，弹出刀具类型菜单条，如图2-14所示。

图2-13 刀具快捷菜单条

图2-14 刀具类型菜单条

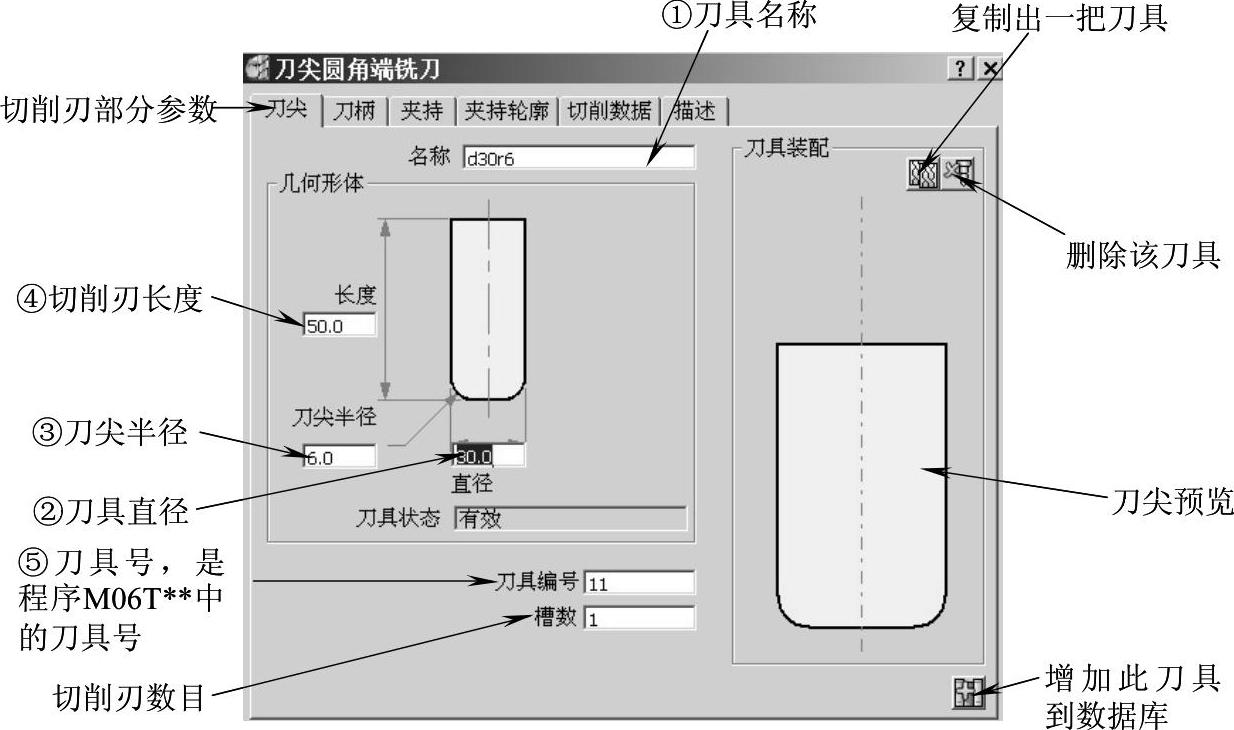

以创建较常用的刀尖圆角端铣刀（俗称“牛鼻刀”）为例，在刀具类型菜单条中，选择“刀尖圆角端铣刀”，打开“刀尖圆角端铣刀”表格。刀具参数的具体含义及输入顺序如图2-15所示。

图2-15 刀具参数

要完成一个零件的加工，可能会用到多把刀具。在创建刀具时，系统默认用递增的自然数来命名每把刀具，但是这种刀具命名方法在后面的使用过程中会带来麻烦。我们希望从名称上区分开各类刀具。所以，在命名刀具时，一般约定，对于立铣刀，用字母d后加刀具直径来命名，对于球头铣刀，用字母bn后加刀具直径来命名。

PowerMILL在对刀具路径作碰撞检查时，会调用刀具切削刃长度参数。如果切削刃长度不够而引起刀柄与零件碰撞时，系统会报告需要多长的切削刃。因此，加工前测量并输入实际刀具切削刃长度是非常重要的。

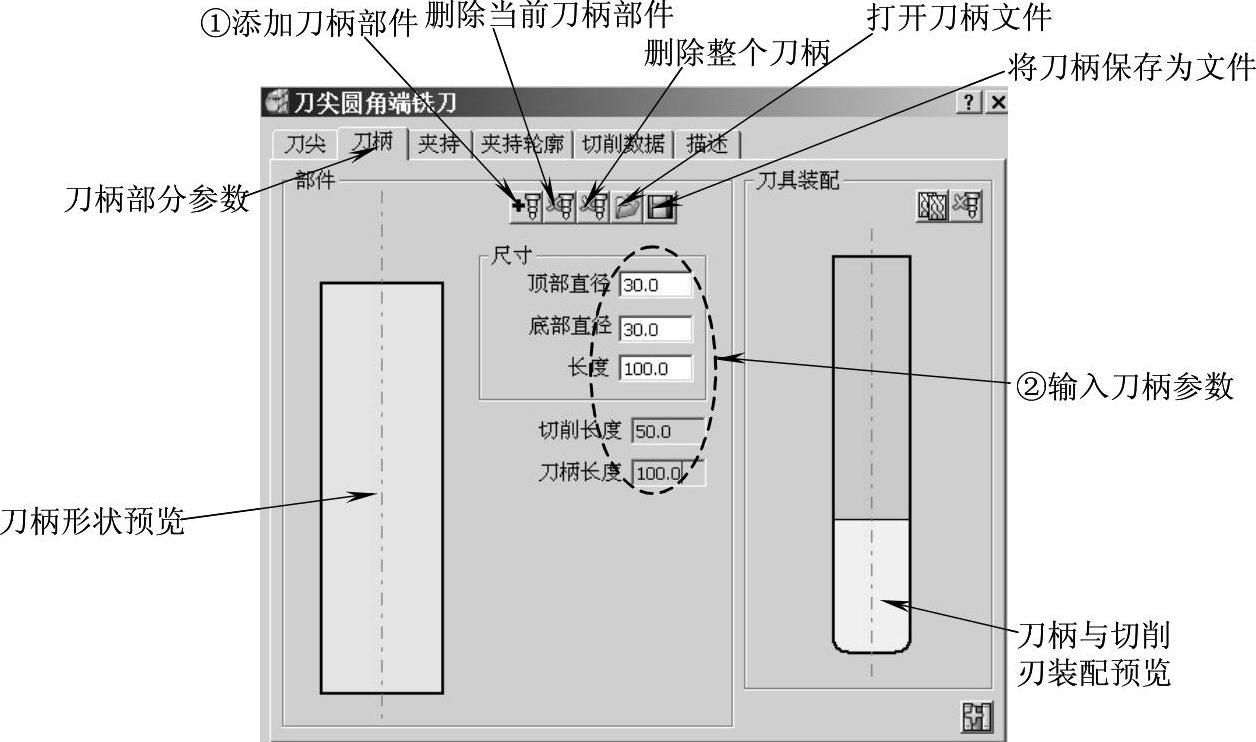

设置完刀尖参数后，单击“刀柄”选项卡，打开刀柄参数表格，如图2-16所示，单击添加刀柄按钮，设置刀柄参数，即可创建刀柄。

图2-16 刀具刀柄参数

要特别注意，PowerMILL中所讲的刀柄部分区别于通常所说的刀柄，它不是指通常意义上的刀柄（如BT50刀柄），而是指刀杆。

另外，刀具的刀柄部分根据直径大小不同，可能分为好几段，如果需要的话，可以多次单击添加刀柄按钮，加入不同直径、不同长度的刀柄。

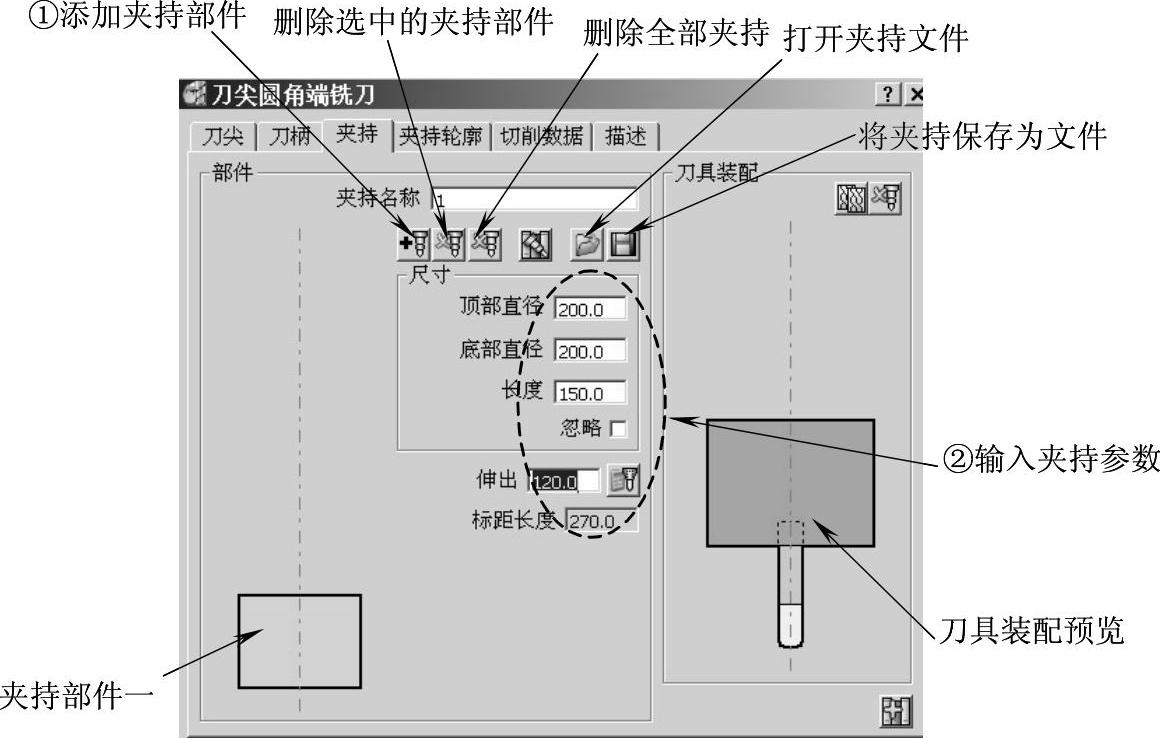

PowerMILL在对刀具路径作碰撞检查时，要求刀具必须具有夹持部分。设置完刀柄参数后，单击“夹持”选项卡，打开夹持参数表格，单击添加夹持按钮，设置图2-17所示夹持参数，创建出刀具的夹持部件一。

图2-17 刀具夹持部件一参数(www.daowen.com)

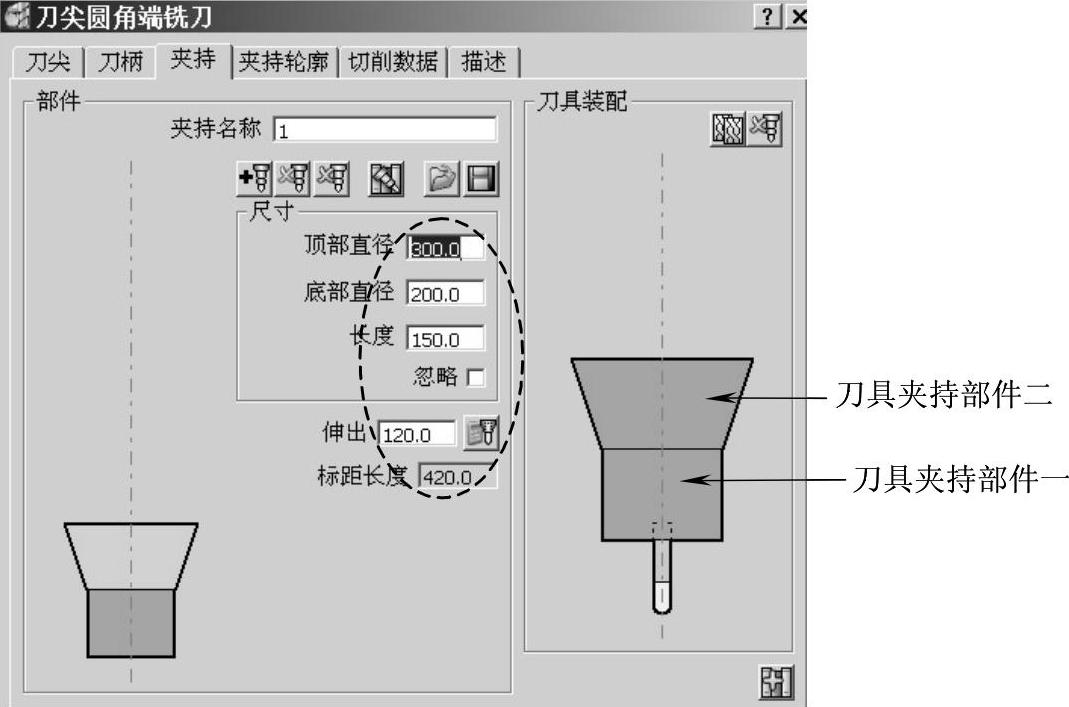

设置完参数后，再次单击添加夹持按钮，按图2-18所示输入刀具夹持部件二的参数。

图2-18 刀具夹持部件二参数

到此为止，一把带有刀杆以及夹持的刀具就创建完成了。当然，在很有把握不会发生刀具与工件碰撞的情况下，也可以不创建夹持部件。但是要特别注意，如果刀具没有夹持部件，系统是不能进行碰撞检查的。

如果能从刀具商处获得某型刀具的推荐切削用量参数的话，还可以在创建刀具时输入切削用量参数，在后面设置进给和转速参数时，供参考使用。其操作步骤如下：

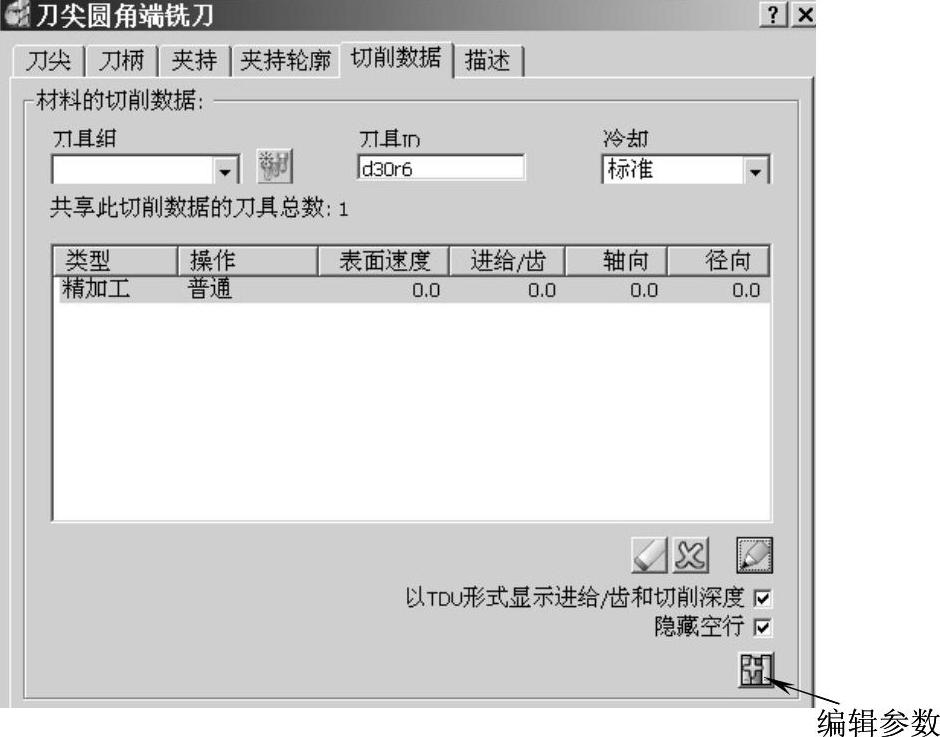

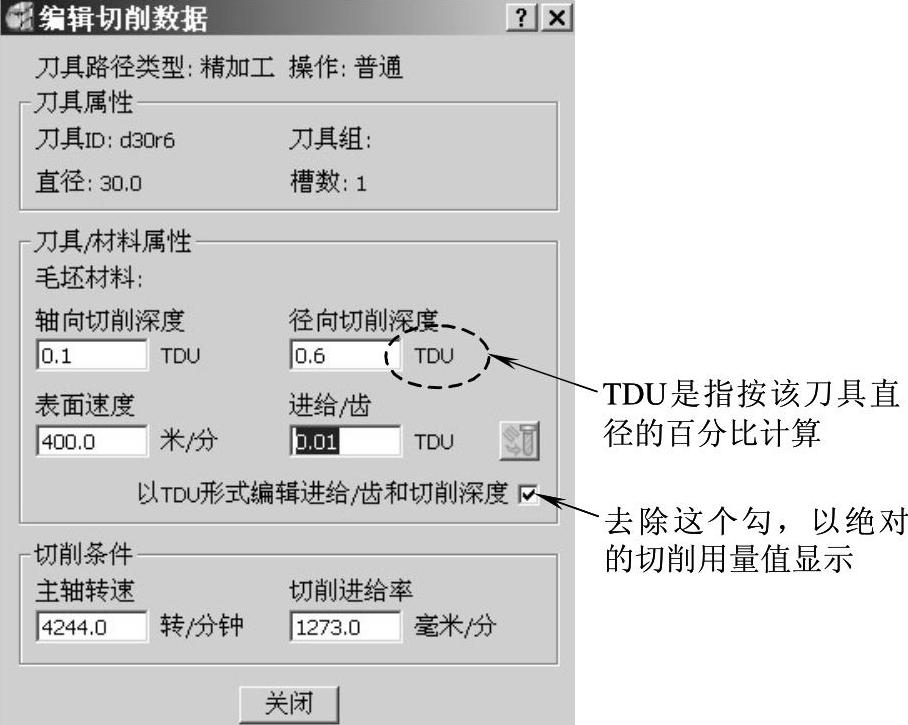

单击“切削数据”选项卡，切换到切削数据表，如图2-19所示。单击编辑参数按钮，打开“编辑切削数据”表格，如图2-20所示，在软件中输入该图中的数值。

图2-19 刀具切削数据

图2-20 编辑切削用量参数

设置完上述参数后，单击“关闭”按钮，完成刀具创建。

如果上述定义的这把刀具要经常用到，可以将它保存到刀具数据库中。操作方法是，在“刀尖圆角端铣刀”表格中，单击右下角落处的“增加此刀具到刀具数据库”按钮即可。

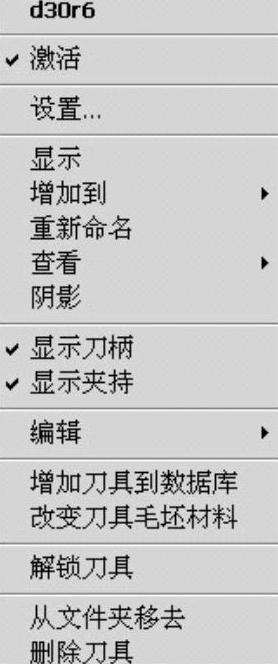

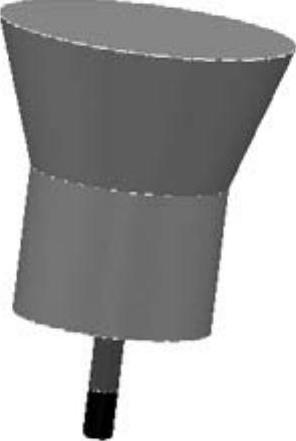

在PowerMILL资源管理器中，双击“刀具”树枝，展开刀具列表，即可看到刚才创建的刀具“d30r6”。右击“d30r6”刀具，弹出“d30r6”快捷菜单条，如图2-21所示。该菜单条提供一些常用的刀具参数编辑工具。选择“阴影”，在绘图区即可看到图2-22所示刀具。

图2-21 “d30r6”快捷菜单条

图2-22 “d30r6”刀具

2.从刀具库中调用刀具

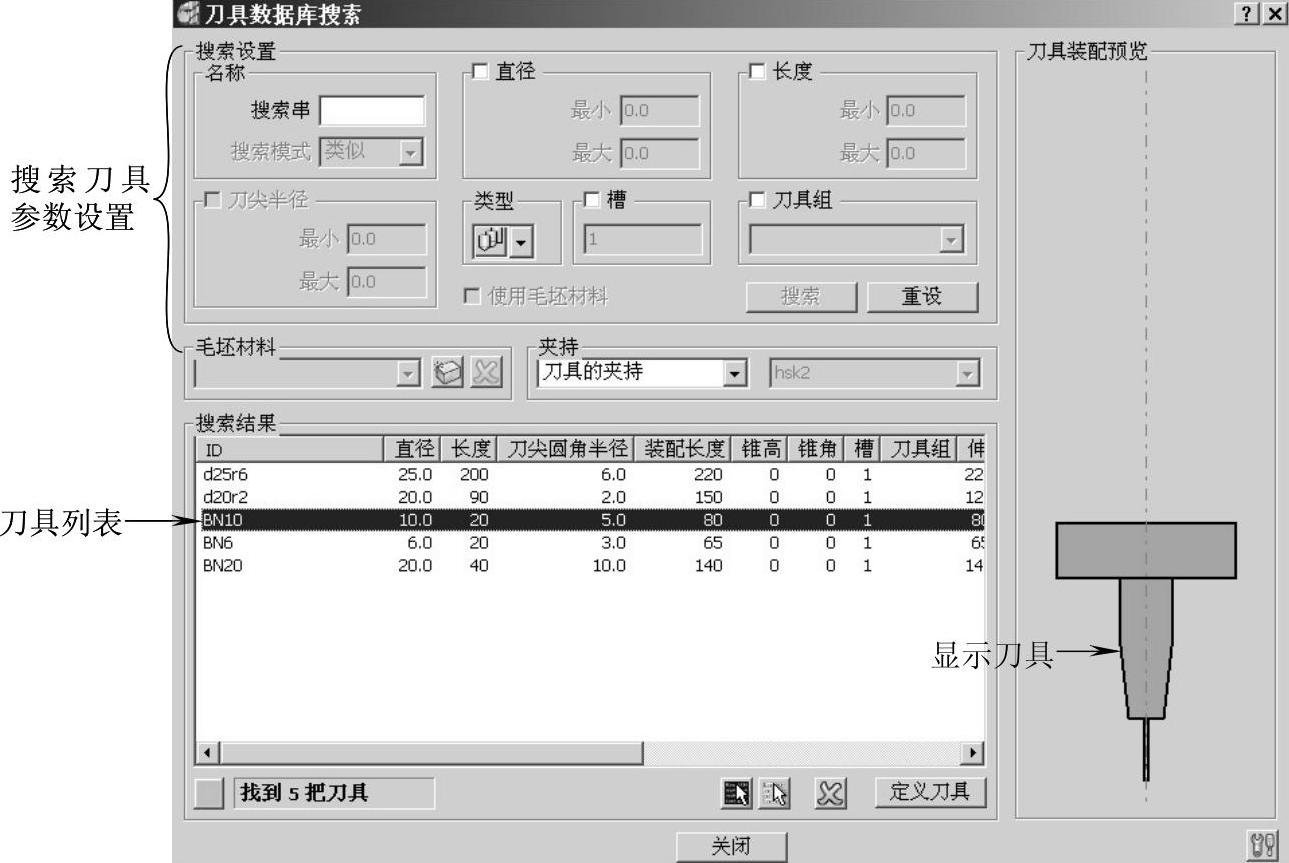

在PowerMILL资源管理器中，右击“刀具”树枝，在弹出的快捷菜单条中单击“产生刀具”→“自数据库…”，打开“刀具数据库搜索”对话框，如图2-23所示。

图2-23 “刀具数据库搜索”对话框

在刀具数据库的“搜索结果”内，选中所需要的刀具，单击右下角的“定义刀具”按钮，即可调用该刀具。
