在实际加工中，为安全和对刀方便起见，很多时候都把工件坐标系设置在毛坯的上表面中心处。在对刀时，移动刀具寻找毛坯四边尺寸以求出模型上表面中心点在机床坐标系下的位置，这个过程在工厂称之为“分中”，对刀坐标系即分中坐标系。这样问题就出现了，CAD模型中的设计坐标系不一定设置在模型上表面中心位置，这就需要调整模型与坐标系的位置。

PowerMILL软件的做法是：首先创建出毛坯来，然后使用用户坐标系功能创建出分中坐标系，即完成分中操作。

例1-4 模型分中实例

对图1-50所示凹模零件进行分中操作。

详细操作步骤：

步骤一 打开项目文件

在PowerMILL下拉菜单条中单击“文件”→“打开项目”，选择打开“E：\PM2012 EX\1-02die”项目。

步骤二 模型分中(www.daowen.com)

1）创建毛坯。在PowerMILL综合工具栏中，单击创建毛坯按钮，打开“毛坯”表格，单击该表格中的“计算”“接受”按钮，系统创建出方形毛坯来。

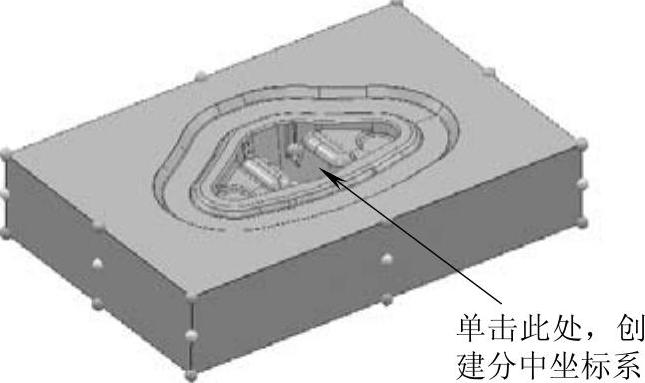

2）创建分中坐标系。在PowerMILL资源管理器中，右击“用户坐标系”树枝，在弹出的快捷菜单条中单击“产生并定向用户坐标系”→“使用毛坯定位用户坐标系”，系统即在毛坯的一些特殊点位置标记出圆点符号，如图1-67所示。

在图1-67所示箭头所指位置单击鼠标左键，系统即创建出分中坐标系（即用户坐标系1）。编制刀具路径时，激活该用户坐标系，在输出NC程序时，设置输出用户坐标系为用户坐标系1即可。

图1-67 毛坯上的特殊点

步骤三 保存项目

在PowerMILL下拉菜单条中单击“文件”→“保存项目”，保存该项目文件。
