在PowerMILL综合工具栏中单击测量器按钮，打开PowerMILL计算器，如图1-61所示。

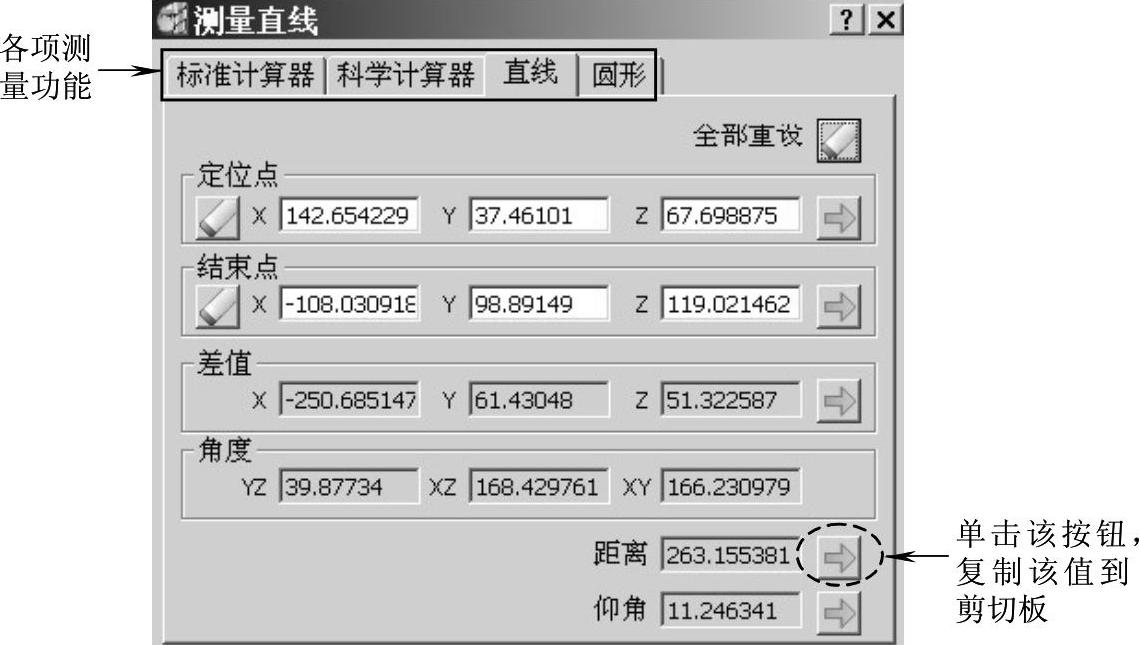

图1-61 PowerMILL计算器

（1）直线测量功能

选择直线的两个端点作为测量依据。系统显示两点的X、Y和Z坐标值及各轴的差值。测量结果可用来决定加工模型间隙能使用的最大刀具尺寸。

（2）圆弧测量功能

选择圆弧上的三个点作为测量依据，系统显示出该圆弧的半径大小。

例1-3 测量模型

测量图1-49所示凹模零件的边线长度、圆角半径等参数。

详细操作步骤：

步骤一 打开项目文件

在PowerMILL下拉菜单条中单击“文件”→“打开项目”，选择打开“E：\PM2012EX\1-02die”项目文件。

步骤二 测量模型

1）直线测量：在PowerMILL综合工具栏中单击测量器按钮，打开PowerMILL计算器，选择“直线”选项卡。

首先选择直线开始点，在绘图区图1-62所示位置拉框选取角落顶点作为开始点。

(www.daowen.com)

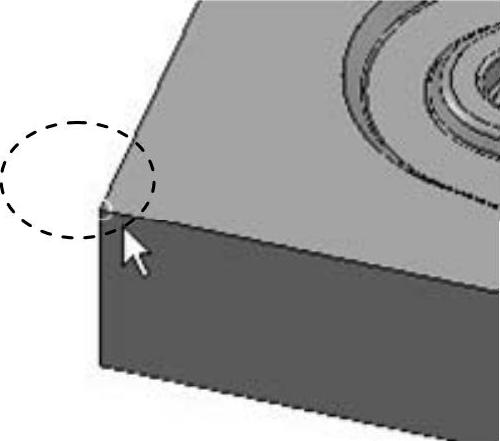

图1-62 选取直线开始点

系统接着要求选择结束点，在绘图区图1-63所示位置处拉框选取角落顶点作为结束点，系统测量出两点间的坐标差值、距离和角度，如图1-64所示。

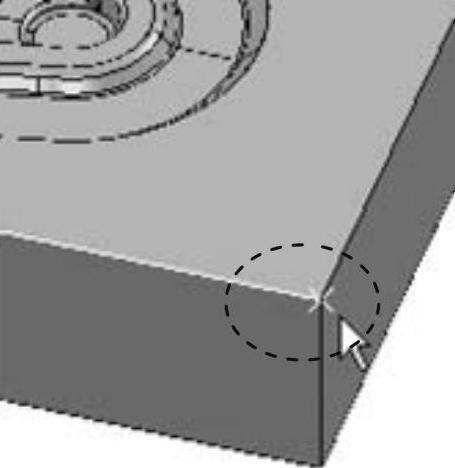

图1-63 选取直线结束点

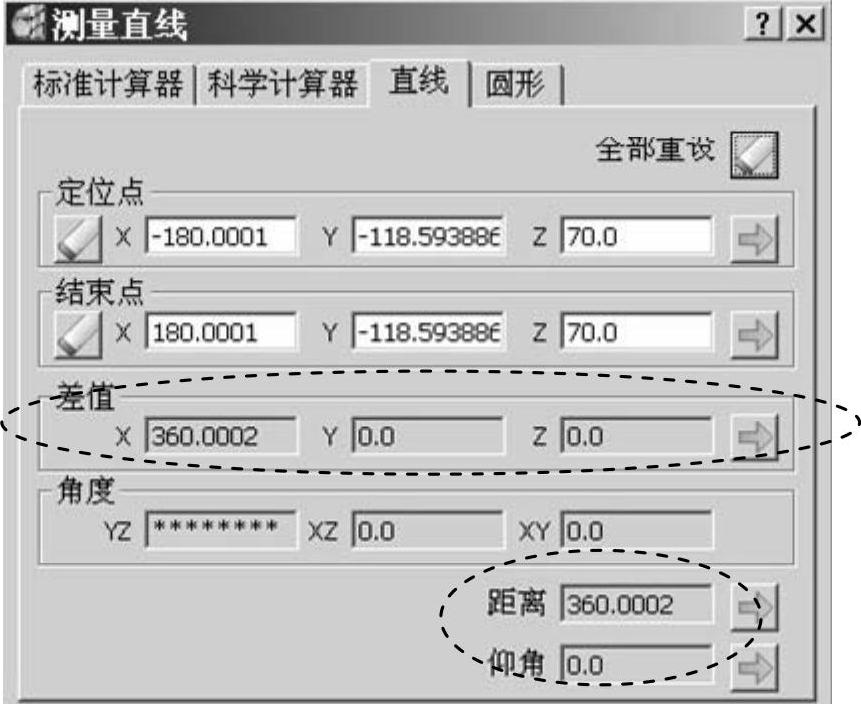

图1-64 直线测量结果

注意，为使捕捉点更准确些，可做如下设置：在PowerMILL下拉菜单条中单击“工具”→“捕捉过滤器”，去除该选项内“任意地方”选项前的勾，从而防止捕捉空点的可能。

2）在PowerMILL测量器中，选择“圆形”选项卡，在绘图区逐次拉框选择图1-65所示的三个点，系统自动计算出通过三个点的一个圆来，计算结果如图1-66所示。

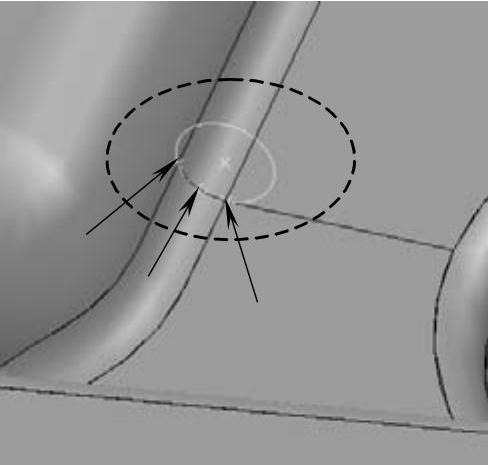

图1-65 圆形测量点选择

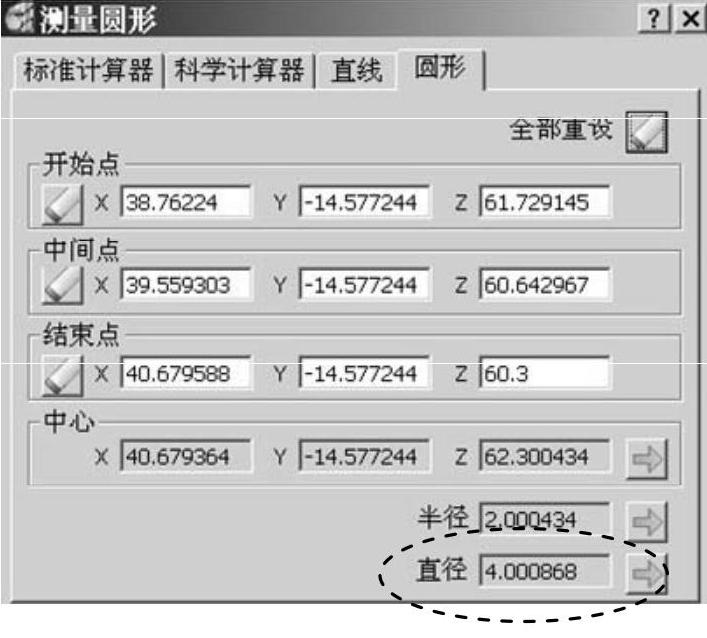

图1-66 测量圆形结果

步骤三 保存项目

在PowerMILL下拉菜单条中单击“文件”→“保存项目”，保存该项目文件。
