滑动轴承的配合与间隙分析

我国尚未制订有关滑动轴承配合方面的国家标准。目前,在设计和制造生产中,一般根据轴承的类型、载荷、速度、温度、轴瓦材料、工作精度以及润滑条件等各种因素,参照经过实践的设计资料和数据以及滑动轴承产品的有关标准资料,综合分析,采用经验公式计算或采用类比法选择确定滑动轴承的间隙和配合,以满足滑动轴承工作质量的要求。对于某些重要的滑动轴承,还应对其间隙进行试验、修正方可确定。

1.滑动轴承配合

按现有的经验资料,一般推荐滑动轴承轴套或轴瓦与轴颈的配合如下:

1)高旋转速度的配合——H8/e8。

2)低旋转速度、高精度的配合——H7/g6。

3)高精度的配合——H8/e8。

4)一般要求的配合——H8/f8、H9/f9。

2.滑动轴承间隙

滑动轴承的相对间隙ψ按下式计算:


式中 d′——轴承孔内径;

d——轴颈直径。

d为100~500mm时,推荐ψ取值0.001~0.002;d>500~2000mm时,推荐ψ取值为0.0003~0.0015。

滑动轴承的相对间隙数值见表8-35和表8-36;滑动轴承的径向间隙见表8-37~表8-41。

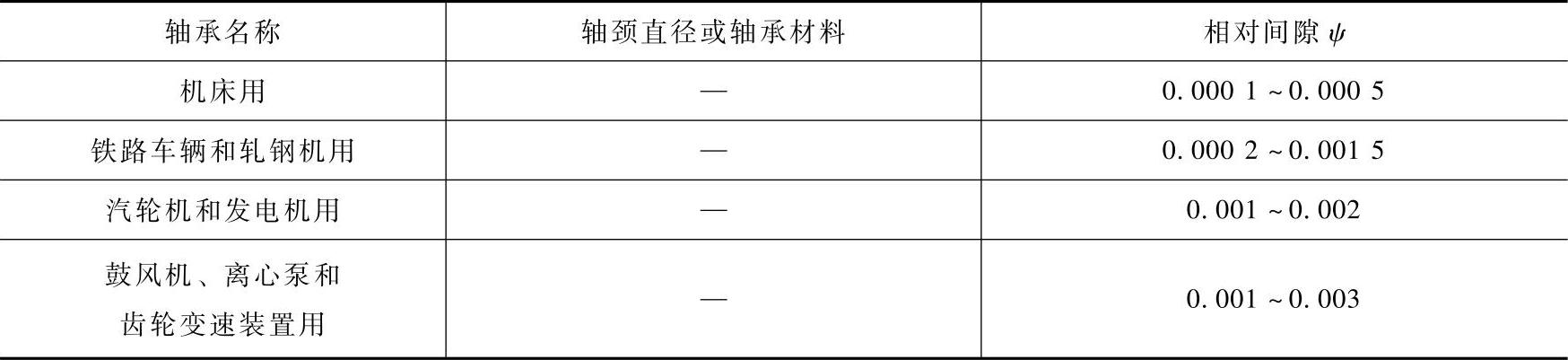

表8-35 滑动轴承的相对间隙


(续)

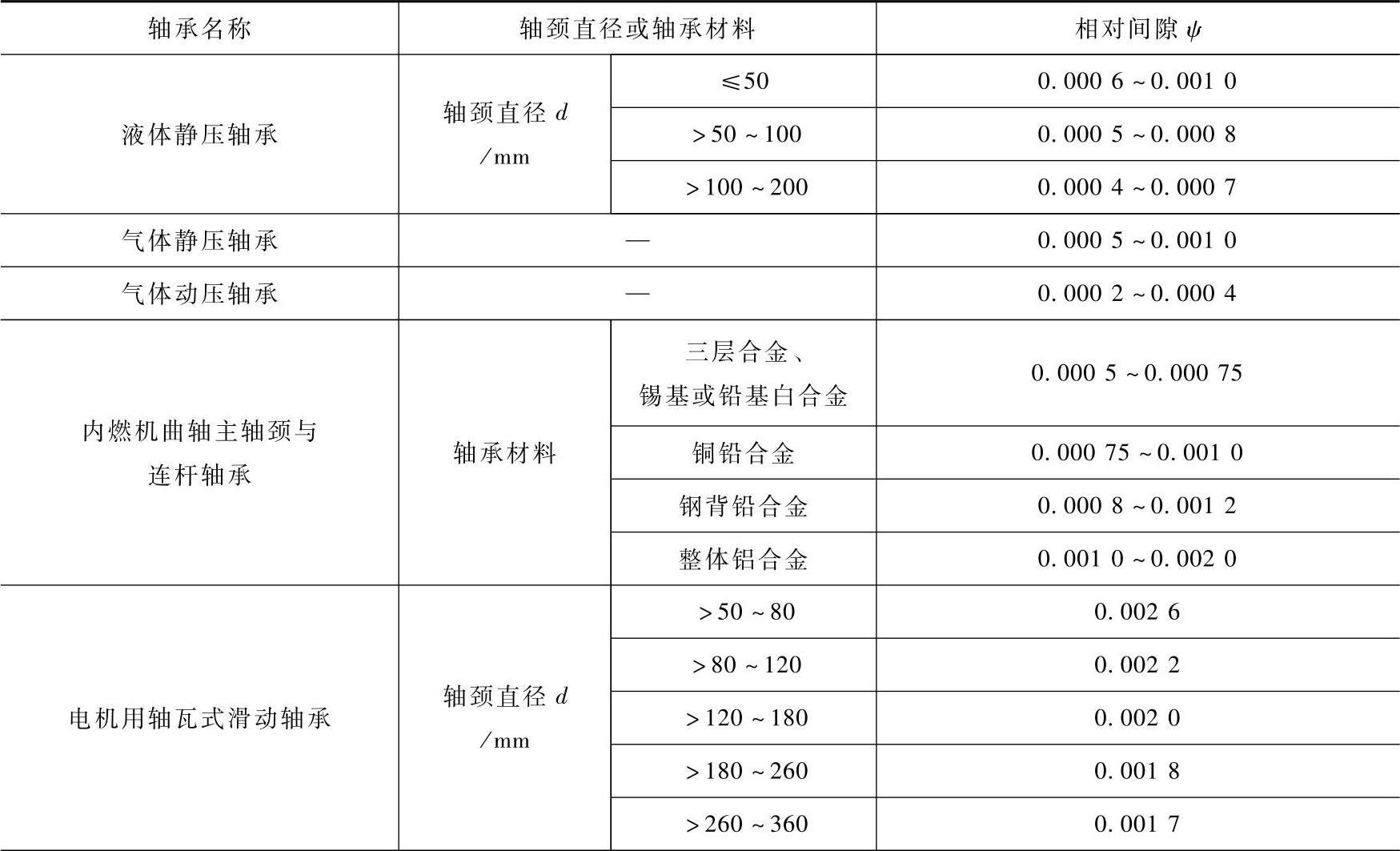

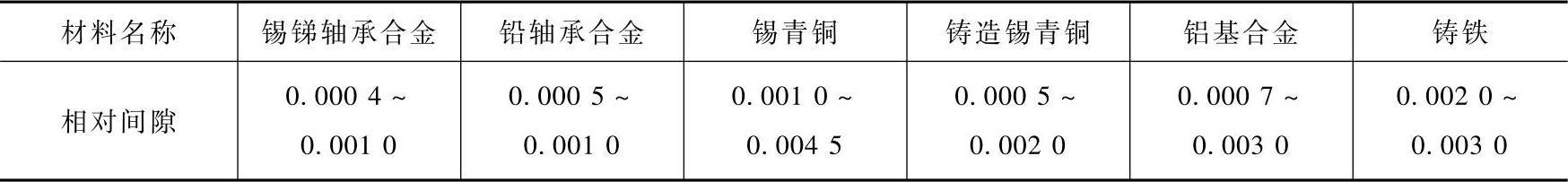

表8-36 各种轴承材料适宜的相对间隙

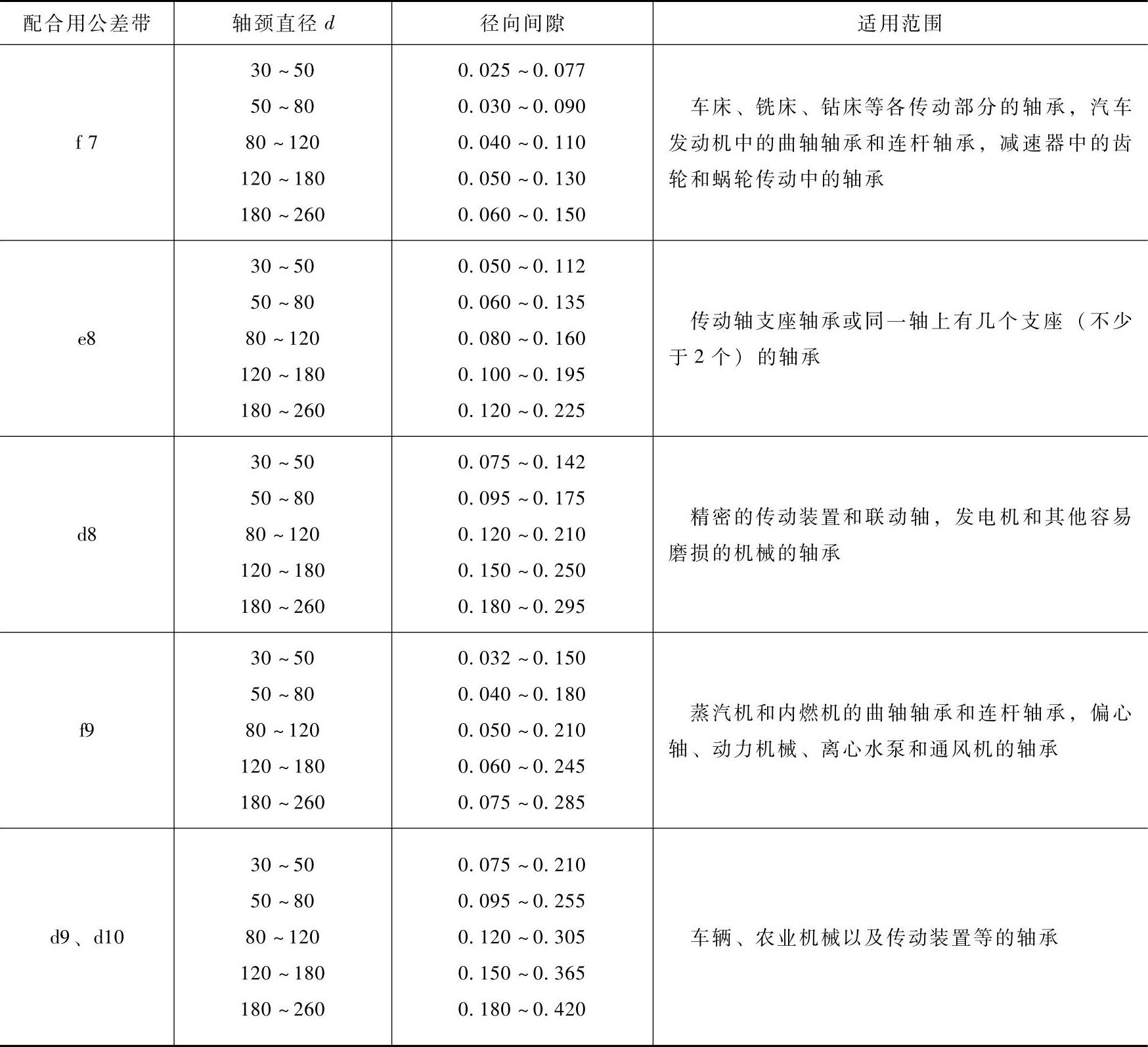

表8-37 滑动轴承的径向间隙 (单位:mm)

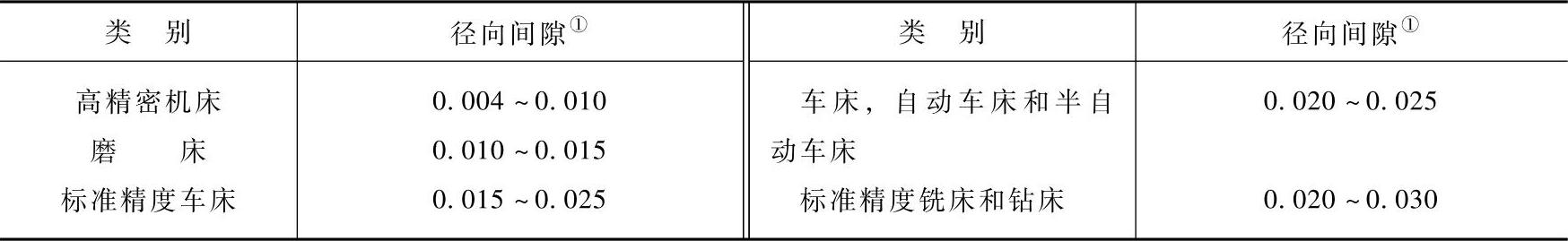

表8-38 机床主轴轴承的径向间隙 (单位:mm)


①为工作间隙。

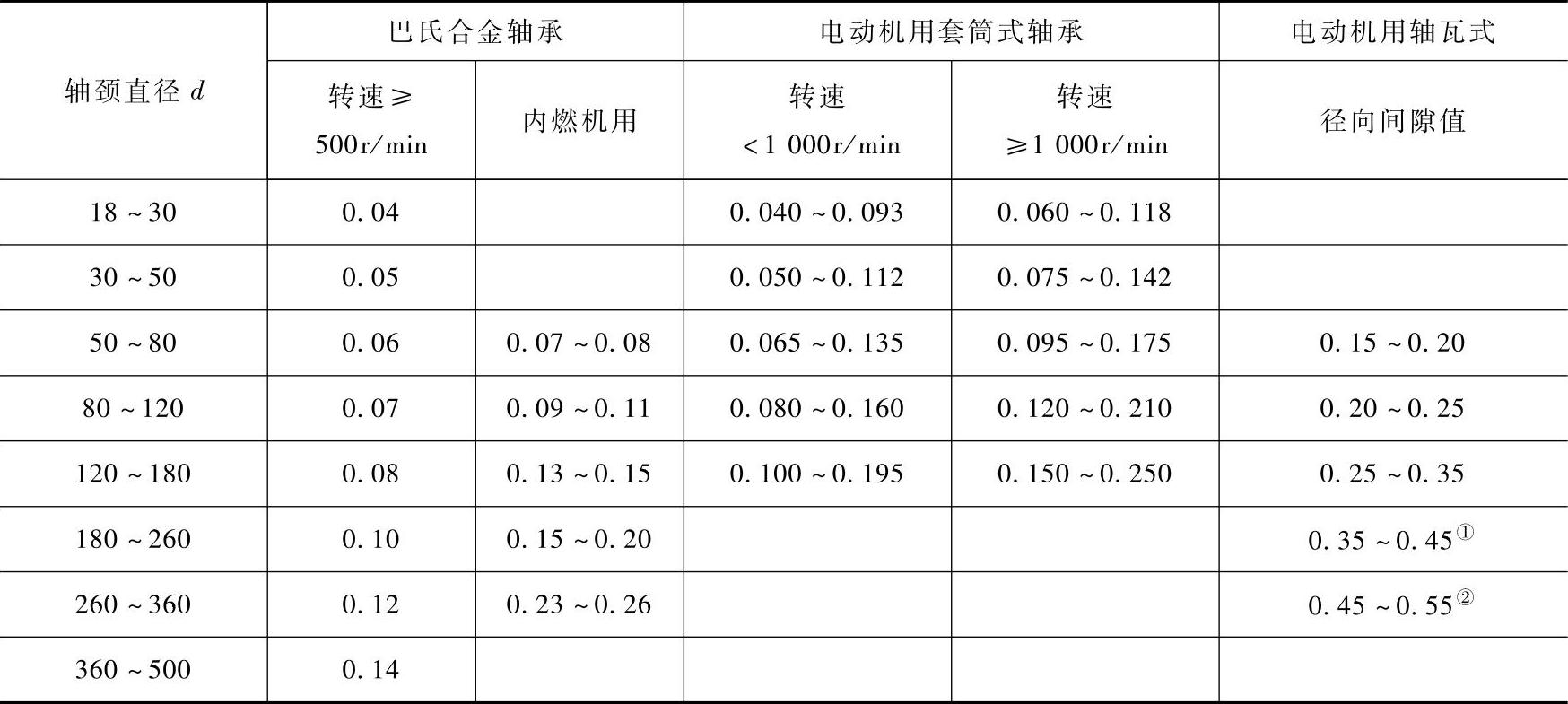

表8-39 滑动轴承的径向间隙 (单位:mm)


①对应的直径d为180~250mm。

②对应的直径d为250~350mm。

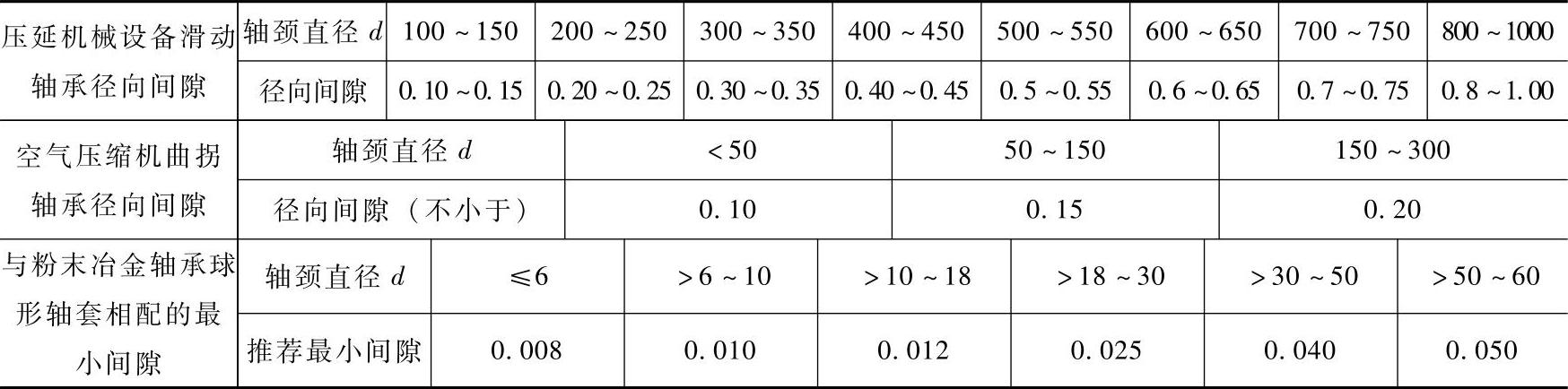

表8-40 压延机械滑动轴承径向间隙 (单位:mm)

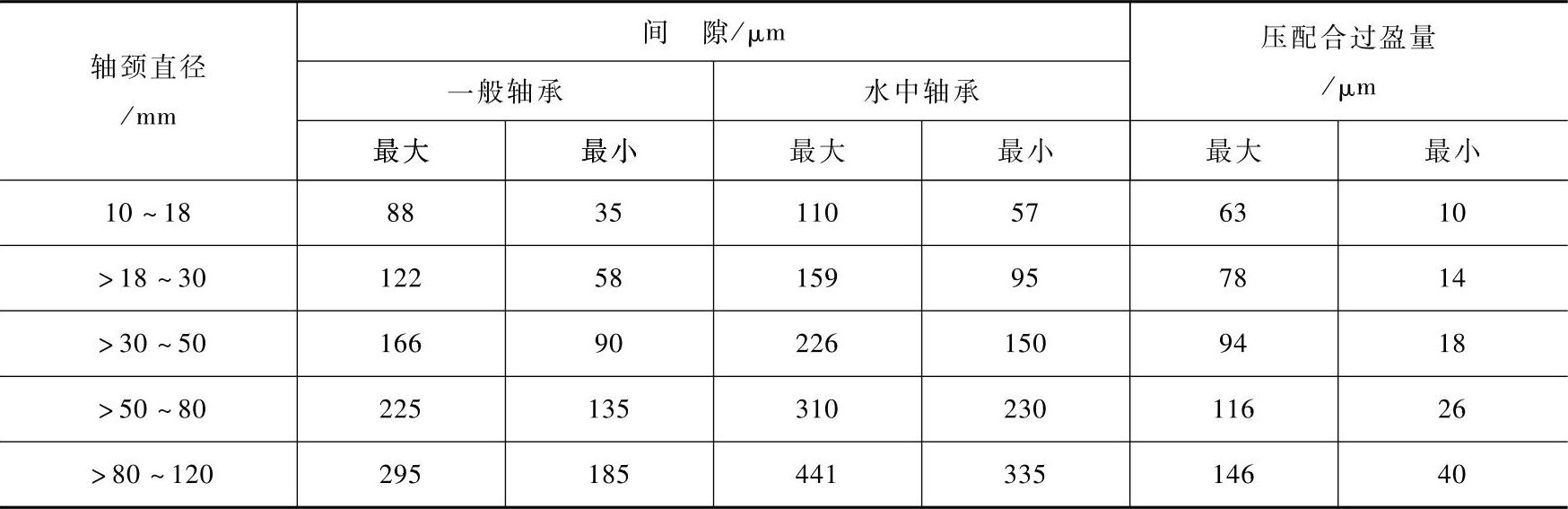

表8-41 塑料含油轴承的间隙和压配合


[1]GB/T 12613.1~4—2002将被GB/T 12613.1~7—2011替代,新标准将于2012年10月1日实施。
