几何公差和表面粗糙度对8.1.5轴和外壳孔配合表面及端面的影响

(见表8-9~表8-13)

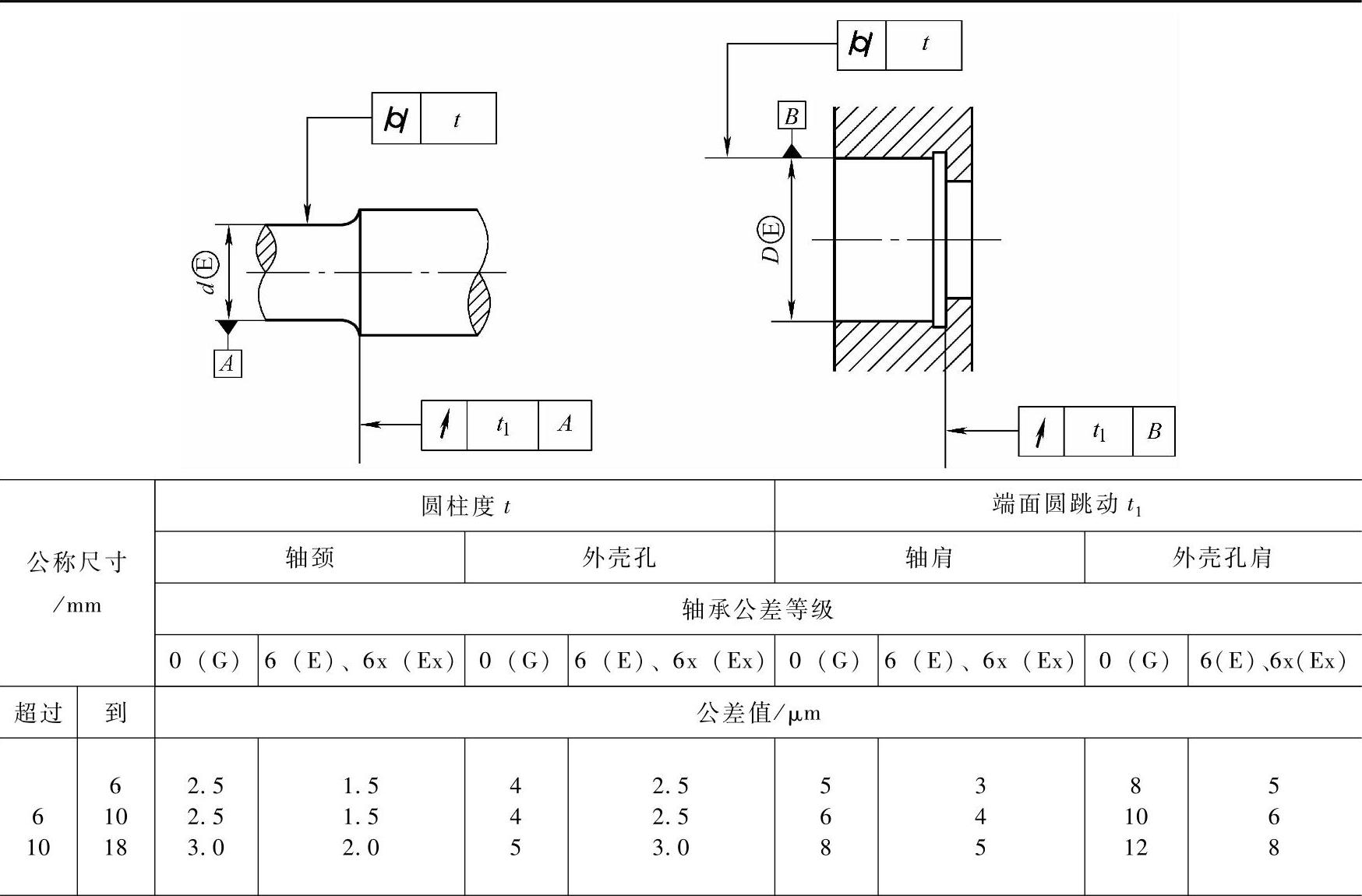

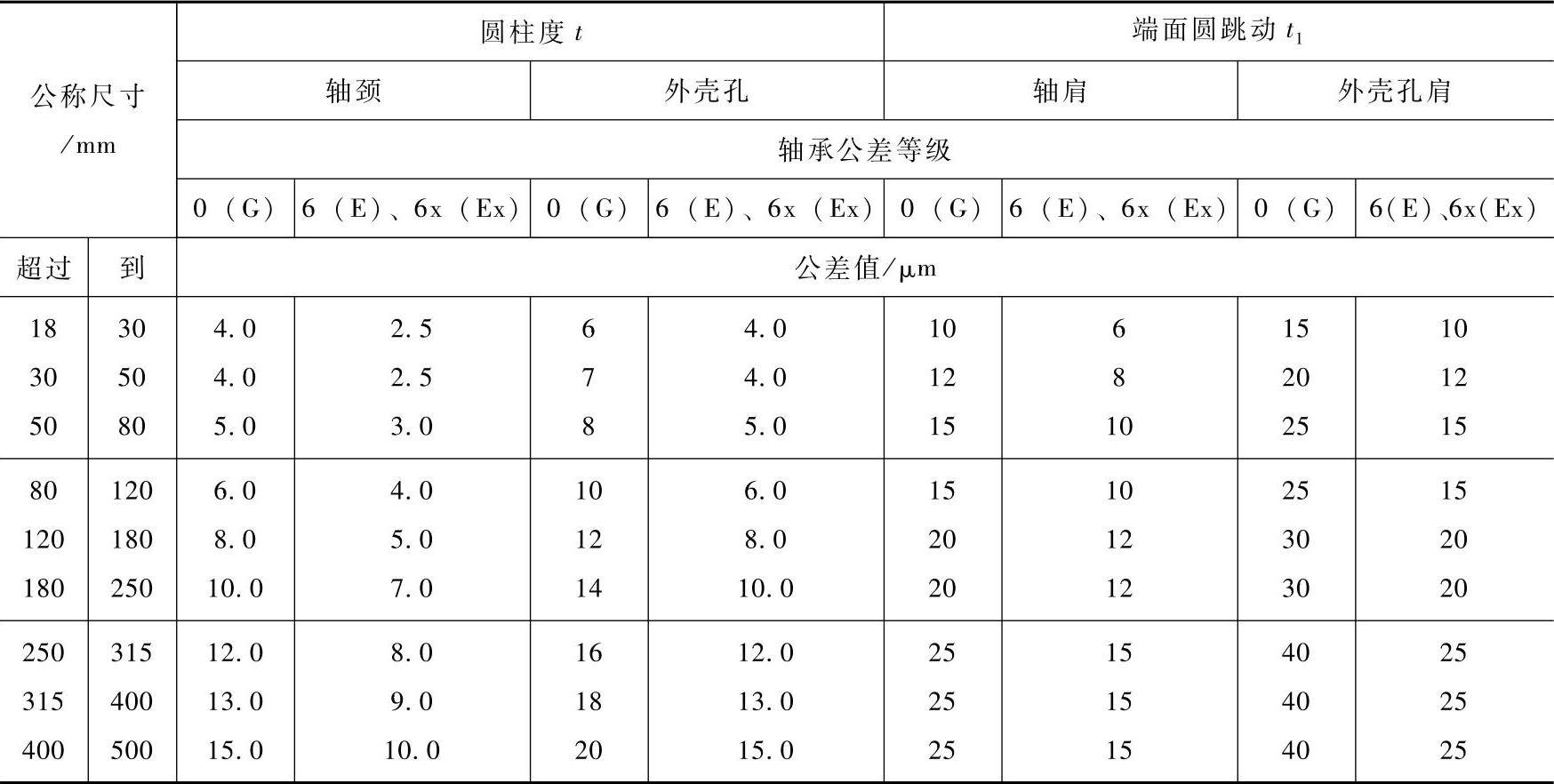

表8-9 与滚动轴承配合的轴和外壳的几何公差(摘自GB/T 275—1993)


(续)

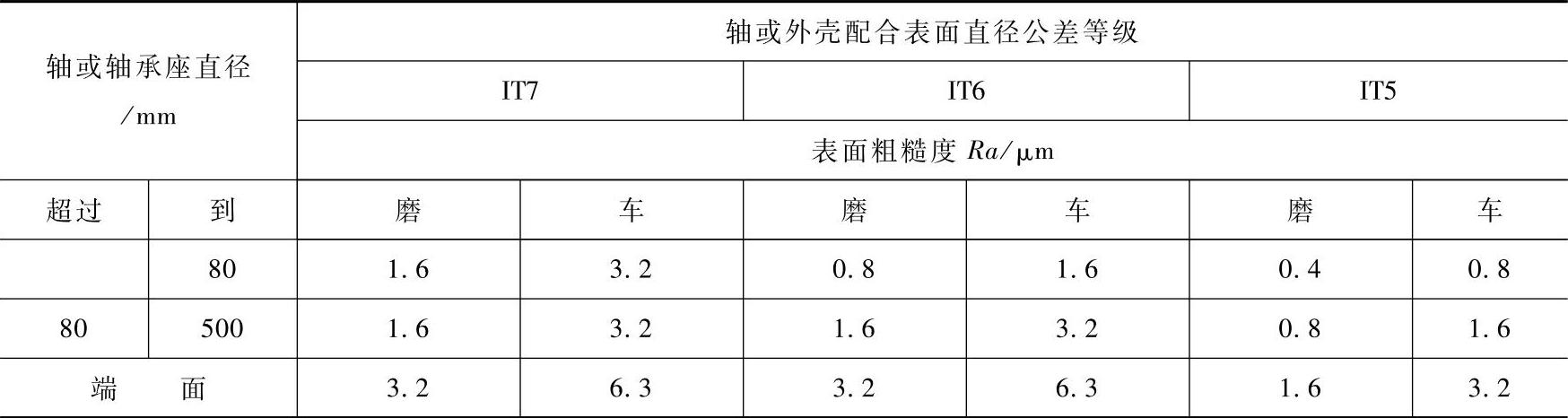

表8-10 与滚动轴承配合面的表面粗糙度Ra数值(摘自GB/T 275—1993)


采用2级精度轴承时,与其相配的轴和外壳孔的几何公差见表8-53,轴肩、外壳孔挡肩及垫圈的几何公差见表8-54;相关配合面的表面粗糙度Ra数值见表8-55。

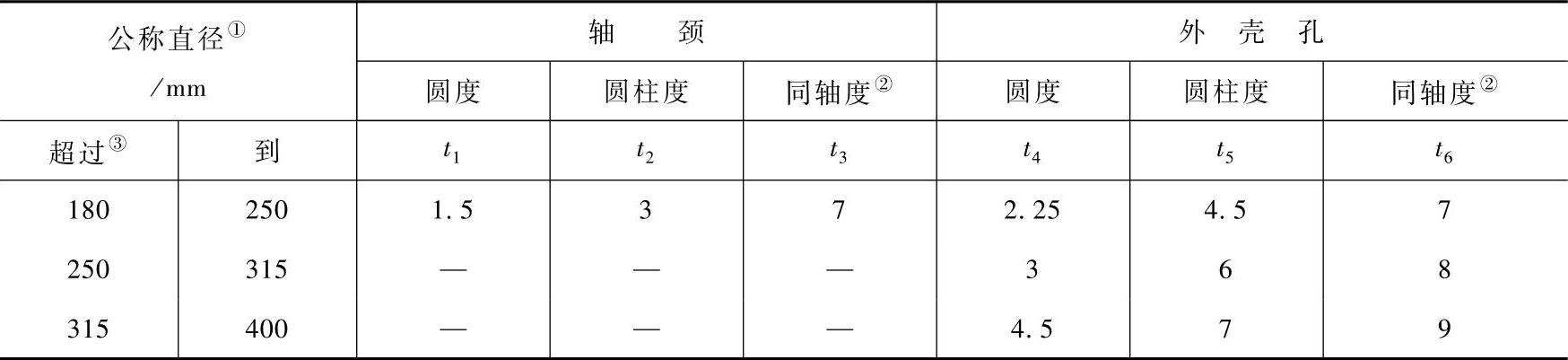

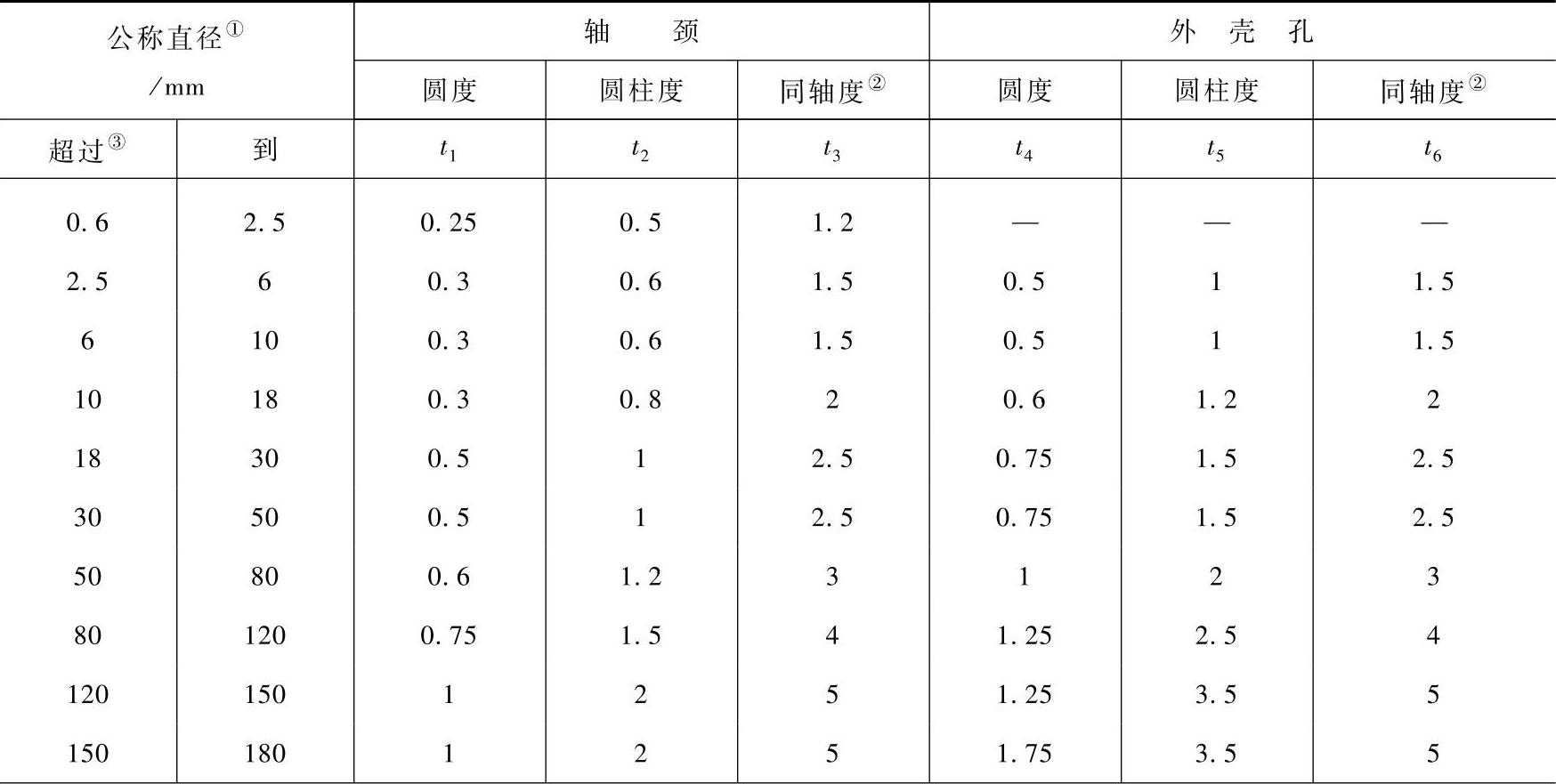

表8-11 2级精度轴承相配合的轴和外壳孔几何公差 (单位:μm)


(续)


①见表8-13注1。

②指两轴颈或两外壳孔中点相距300mm时的同轴度。

③包括0.6。

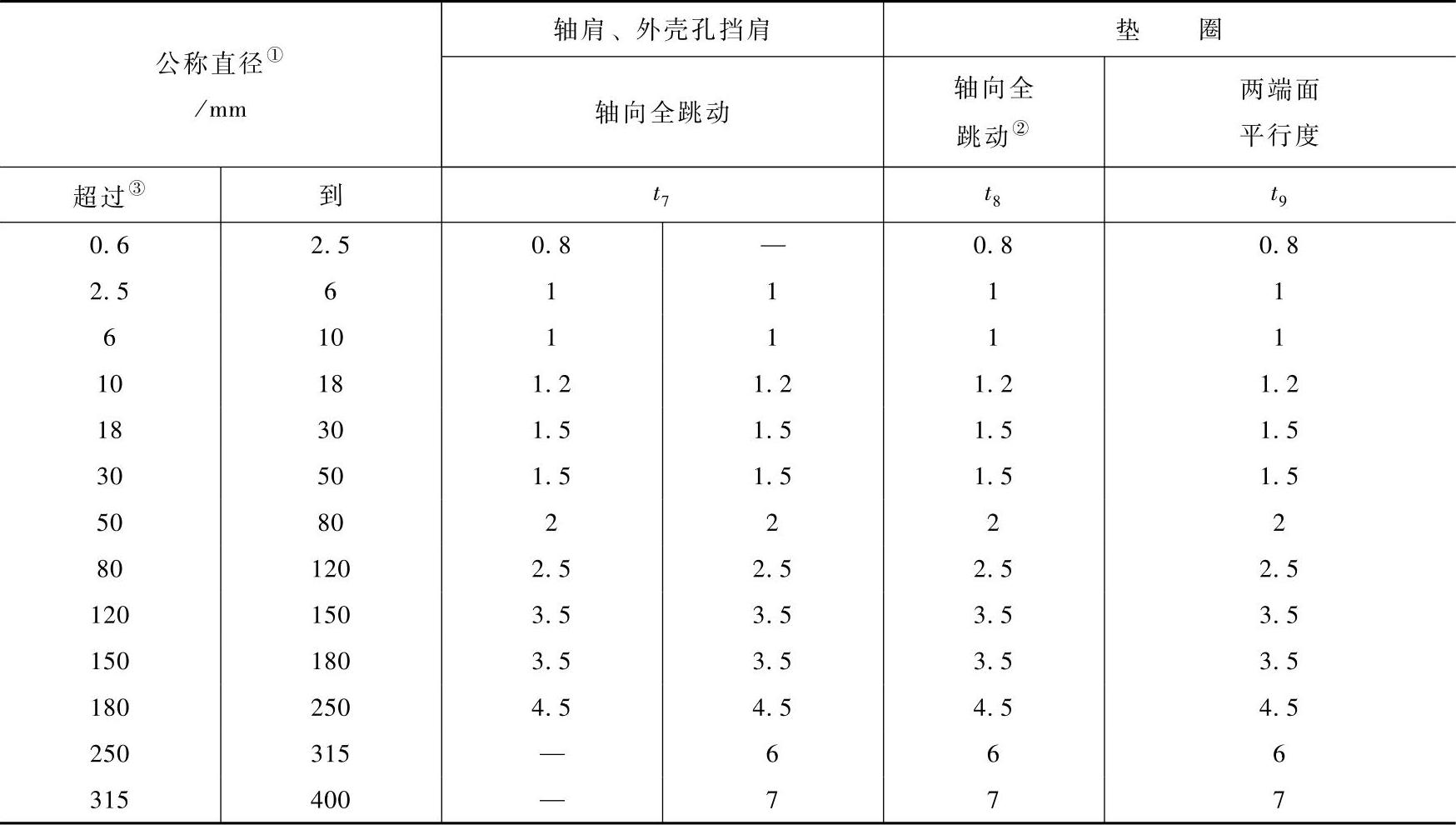

表8-12 2级精度轴承相配轴肩、外壳孔挡肩及垫圈的位置公差 (单位:μm)(www.daowen.com)


①见表8-13注。

②仅适用于作为轴肩和外壳孔肩延伸部分的垫圈。

③包括0.6。

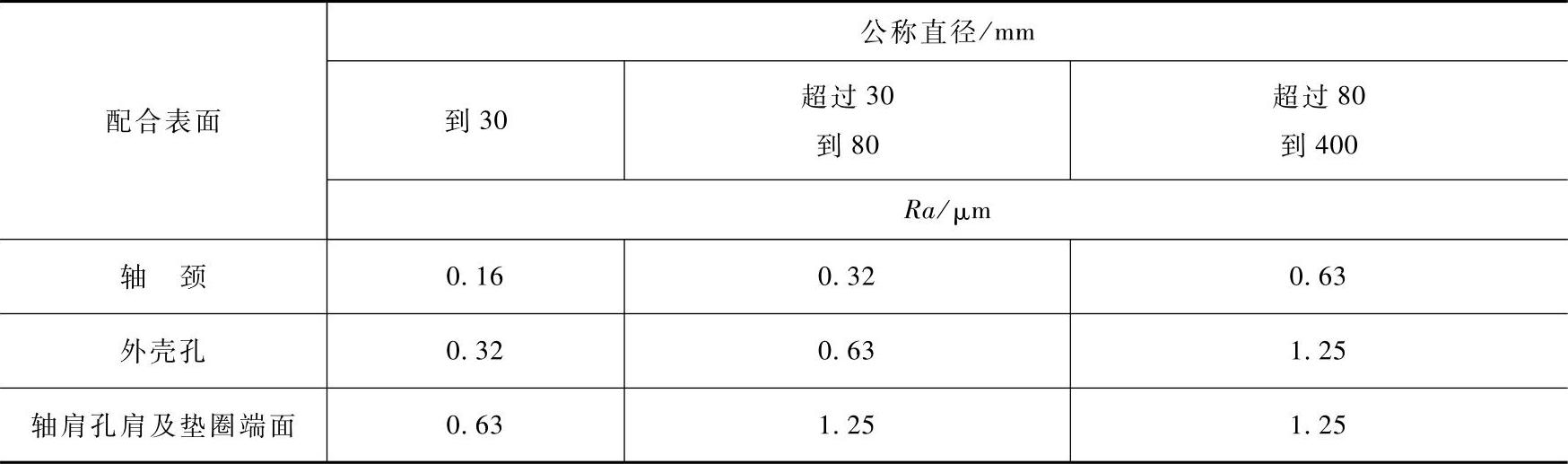

表8-13 2级精度轴承相配表面的表面粗糙度Ra


注:公称直径指相应的轴或外壳孔径、垫圈孔径。轴颈表面和轴肩端面的粗糙度,以内径查表确定,外壳孔表面和外壳孔挡肩端面的粗糙度,以外径查表确定。

与2级轴承相配的轴颈、外壳孔及垫圈的几何公差标注如图8-5~图8-7所示。

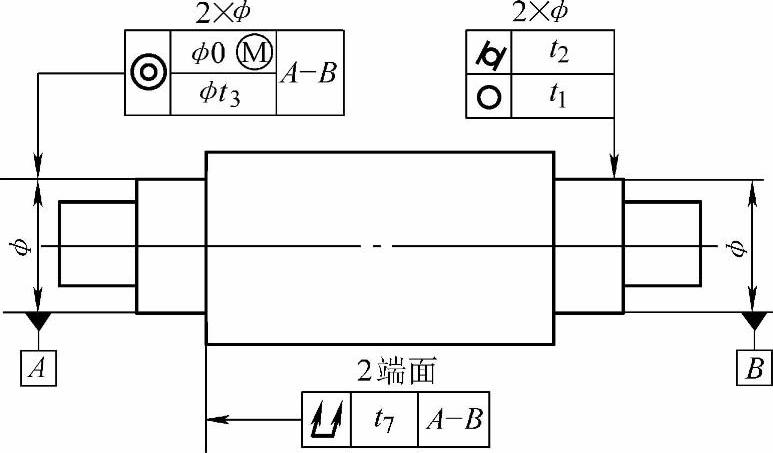

图8-5 与2级精度轴承相配时,轴颈的几何公差标注法

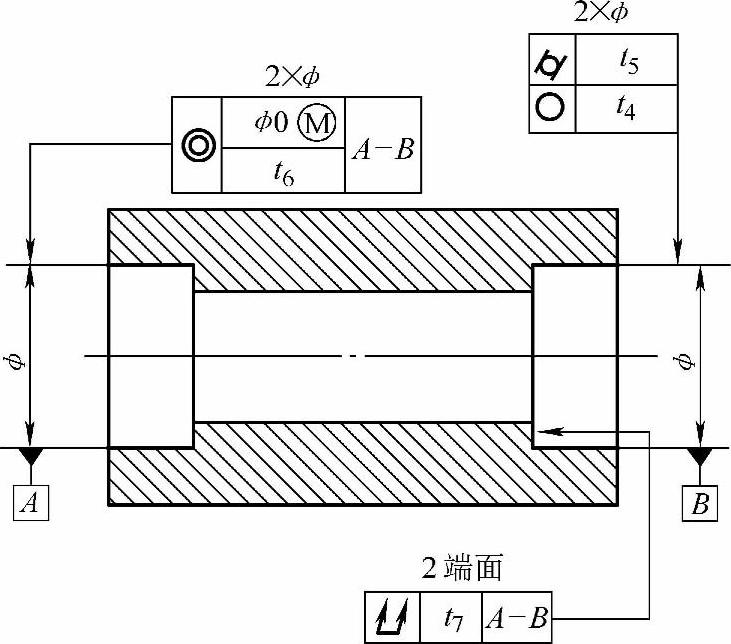

图8-6 与2级精度轴承相配时,外壳孔几何公差的标注

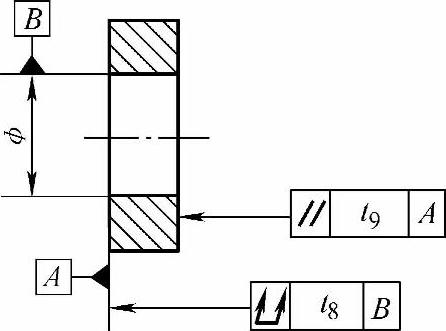

图8-7 与2级轴承相配时,垫圈的几何公差的标注
