GB/T 275—1993规定轴承与轴和外壳配合的常用公差带如图8-3和图8-4所示。向心轴承与轴和外壳配合的轴和外壳孔公差带见表8-4和表8-5；推力轴承与轴和外壳配合的轴和外壳孔公差带见表8-6和表8-7；滚动轴承各精度等级常采用的配合见表8-8。

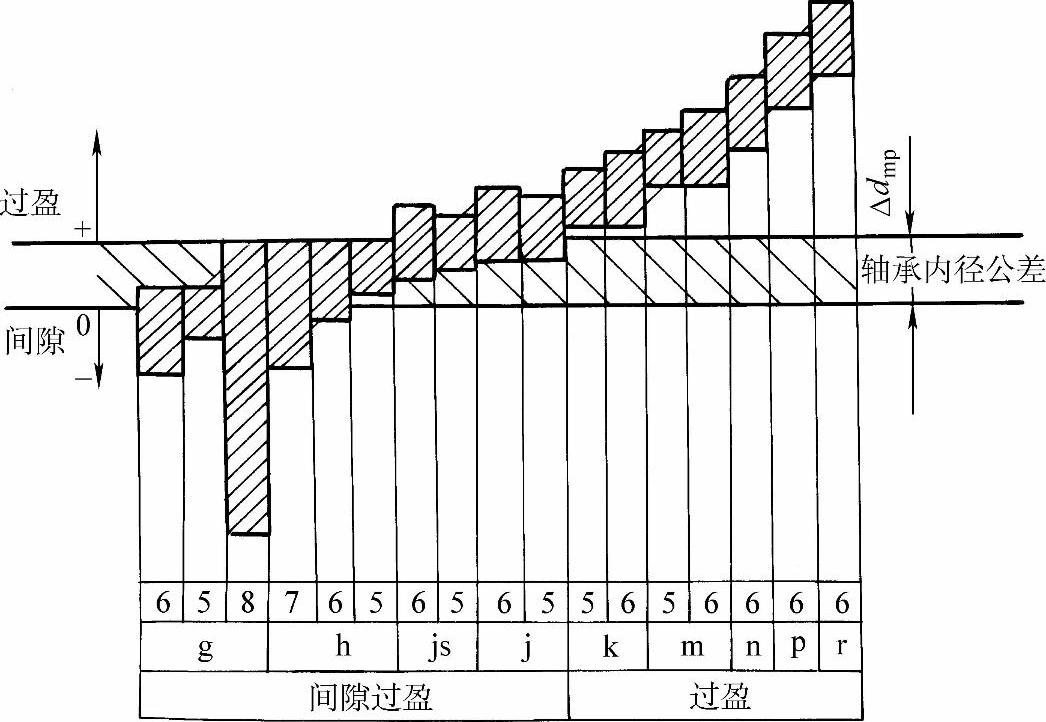

图8-3 轴承与轴配合常用公差带

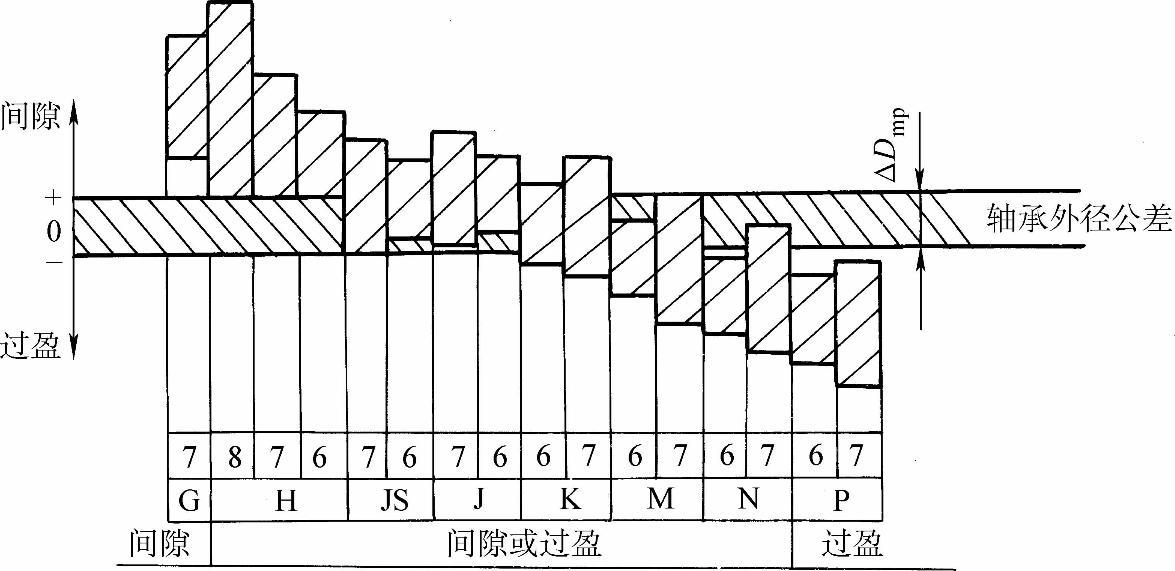

图8-4 轴承与外壳配合常用公差带

表8-4 向心轴承和轴配合的轴公差带代号（摘自GB/T 275—1993）

①凡对精度有较高要求的场合，应用j5、k5…代替j6、k6…。

②圆锥滚子轴承、角接触球轴承配合对游隙影响不大，可用k6、m6代替k5、m5。

③重负荷下轴承游隙应选大于0组。

④凡有较高精度或转速要求的场合，应选用h7（IT5）代替h8（IT6）等。

⑤IT6、IT7表示圆柱度公差等级。

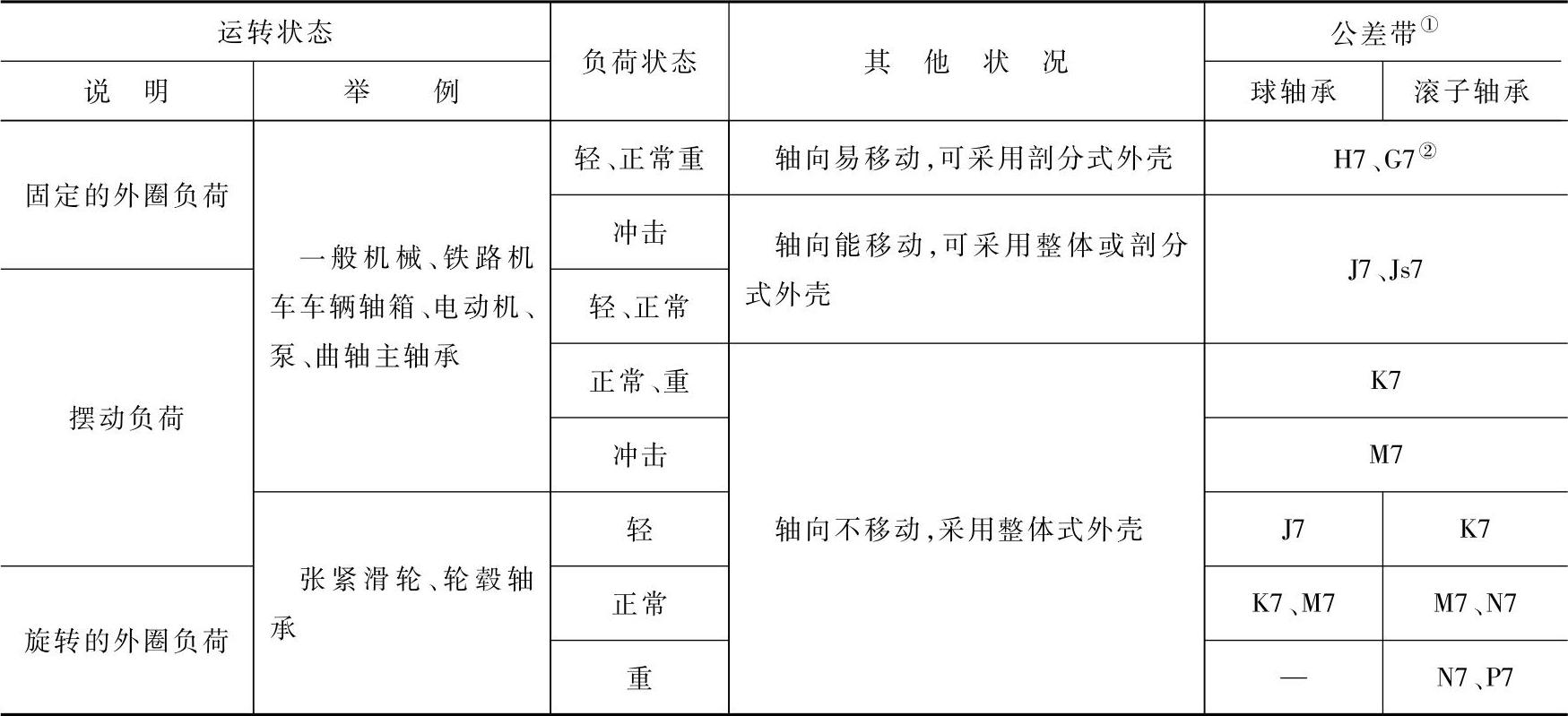

表8-5 向心轴承和外壳配合的孔公差带代号（摘自GB/T 275—1993）

(www.daowen.com)

①并列公差带随尺寸的增大从左至右选择，对旋转精度有较高要求时，可相应提高一个公差等级。

②不适用于剖分式外壳。

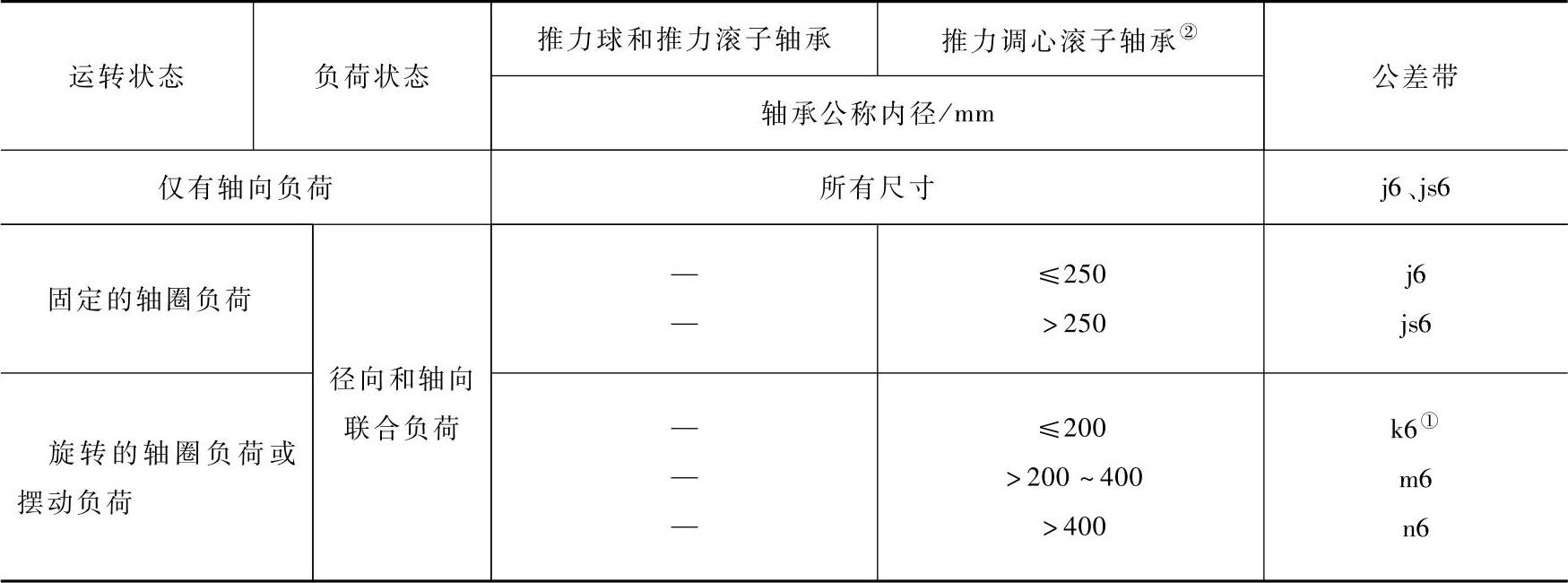

表8-6 推力轴承和轴配合的轴公差带代号（摘自GB/T 275—1993）

①要求较小过盈时，可分别用j6、k6、m6代替k6、m6、n6。

②也包括推力圆锥滚子轴承，推力角接触球轴承。

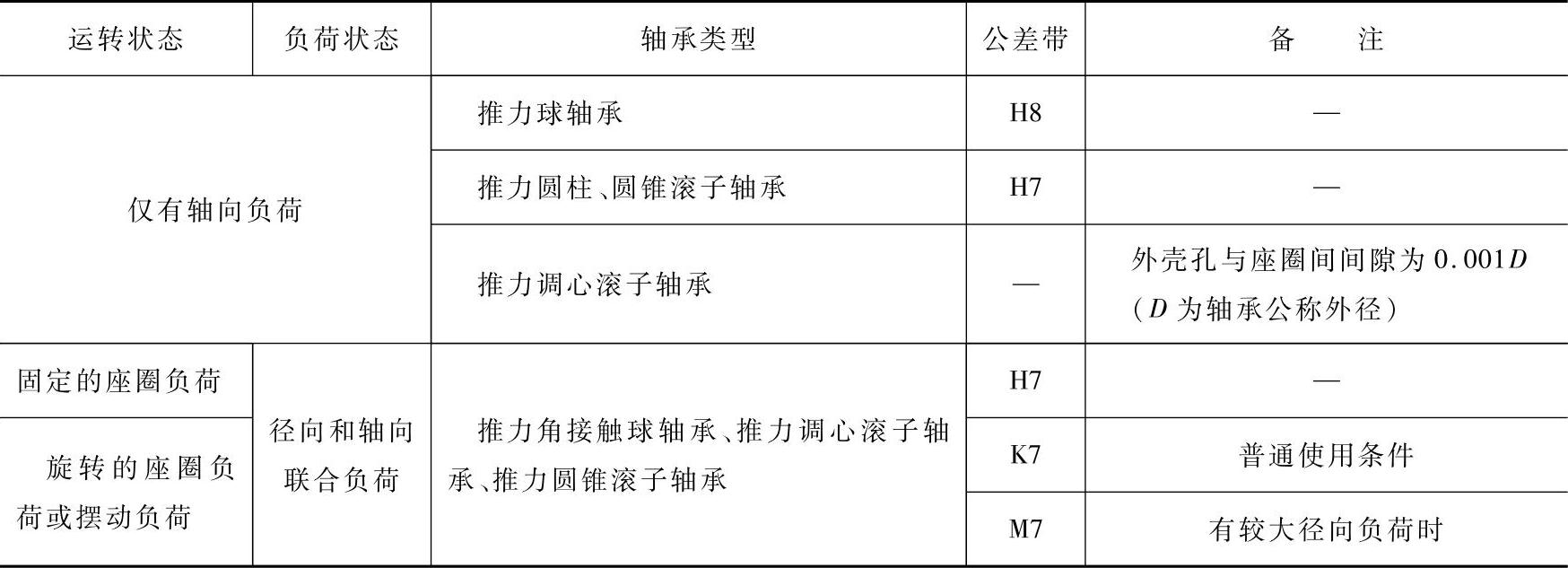

表8-7 推力轴承和外壳配合的孔公差带代号（摘自GB/T 275—1993）

表8-8 滚动轴承各精度等级常采用的配合

注：1.孔N6与0级精度轴承（外径D＜150mm）和6级精度轴承（外径D＜315mm）的配合为过渡配合。

2.轴r5用于内径d＞120～500mm；轴r7用于内径d＞180～500mm。
