GB/T 275—1993《滚动轴承与轴和外壳的配合》规定了在一般工作条件下（主机对旋转精度、运转平稳性、工作温度等无特殊要求的安装情况）的滚动轴承与轴和外壳的配合选择的基本原则和要求。GB/T 275—1993适用于下列情况：

1）轴承外形尺寸符合GB/T 273.1—2011《滚动轴承 外形尺寸总方案 第1部分：圆锥滚子轴承》，GB/T 273.2—2006《滚动轴承 推力轴承 外形尺寸总方案》；GB/T 273.3—1999《滚动轴承 向心轴承 外形尺寸总方案》，且公称内径d≤500mm，公称外径D≤500mm。

2）滚动轴承公差符合GB/T 307.1—2005《滚动轴承 向心轴承 公差》中的0级（G）、6级（E）和6X级（EX）。

3）轴承游隙符合GB/T 4604—2006《滚动轴承 径向游隙》中的0组。

4）轴为实心或厚壁钢制轴，外壳为铸钢或铸铁制件。

GB/T 275—1993不适用于无内（外）圈轴承和特殊用途轴承，如飞机机架轴承和仪器轴承等。(www.daowen.com)

滚动轴承的配合应满足旋转精度的要求，并力求受力均匀，同时要保证有适当的轴承游隙。滚动轴承的工作性能和使用寿命，与滚动轴承的公差等级和径向游隙等轴承本身的精度有关，同时也与配合的轴、孔的精度及配合性质、轴承安装等有关。

滚动轴承内圈与轴颈配合采用基孔制，外圈与外壳孔的配合采用基轴制。这是滚动轴承配合基准制的特点。滚动轴承内径、外径的公差带也有其特点，即轴承内圈通常与轴一起旋转，一般要求配合面间有不太大的过盈量。如果轴承内孔作为基准孔按基本偏差H的公差带布置，轴颈按GB/T 1801—2009选用过渡配合的过盈量偏小，选用过盈配合的过盈量偏大，均不能满足过盈量不太大的要求。因此，国际规定的滚动轴承公差，将基准孔轴承内圈的孔公差带布置在内孔公称直径零线的下方（与基本偏差H的公差带布置在零线上方正好相反），如图8-4所示。这样布置的基准孔公差带与GB/T 1801—2009中基孔制过渡配合的轴公差带所构成的配合，能够获得更加紧密的过渡配合。这种条件下的过渡配合的过盈量比按GB/T 1801—2009基孔制的过渡配合的过盈量要增大一些，使轴承内孔和轴颈获得一定过盈量，且配合较为紧密的过渡配合。

滚动轴承外圈和外壳孔的配合可以稍松。因为外圈在外壳孔中一般不旋转。国标轴承公差将外圈基准轴的公差带布置于外圈公称直径零线的下方，与具有基本偏差h的公差带布置方向相同，但公差值有区别，如图8-1所示。这样的基准轴公差带与GB/T 1801—2009中基轴制配合的孔公差带所构成的配合，其性质与GB/T 1801—2009规定的配合性质基本相同。

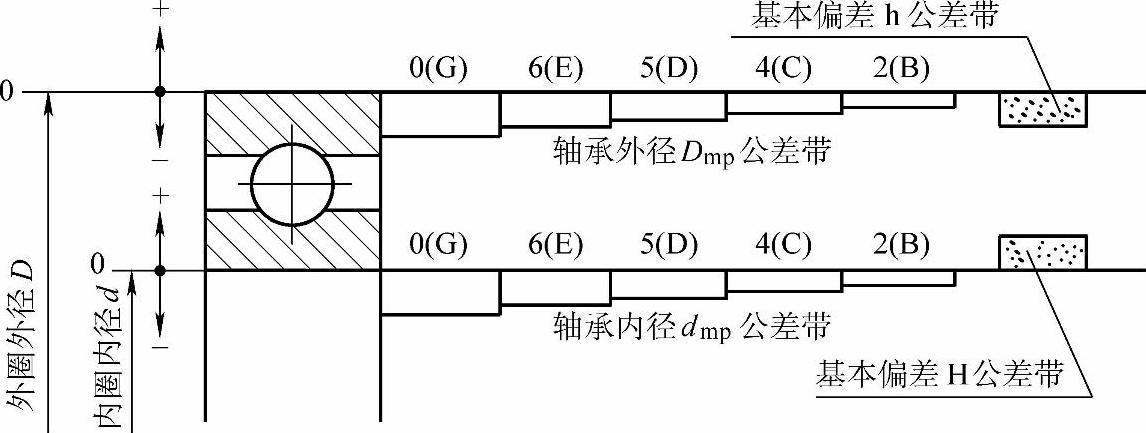

图8-1 滚动轴承内径、外圈公差带
