圆与齿轮偏差允许值优化

（见表7-5～表7-15）

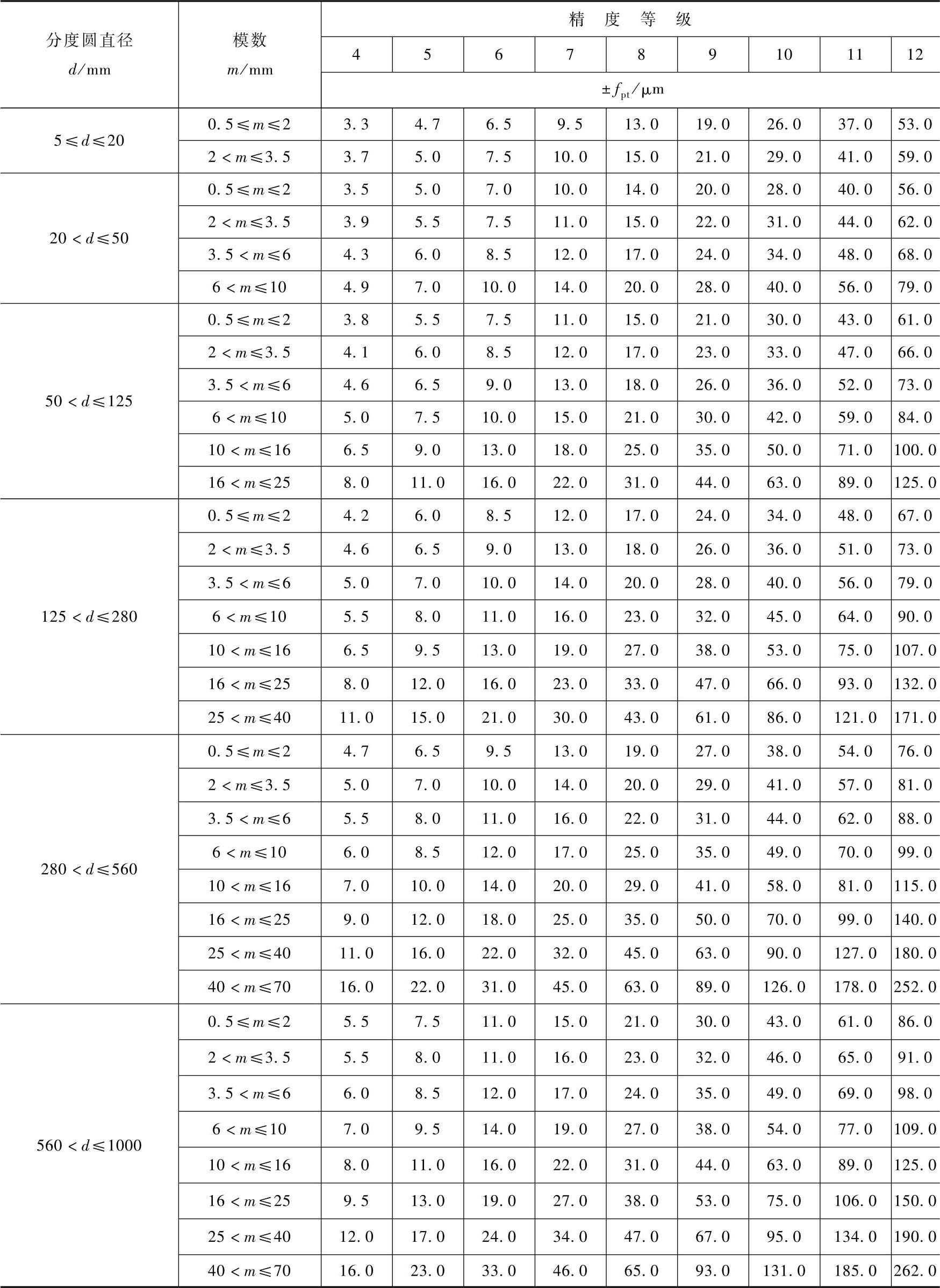

表7-5 单个齿距偏差±fpt（摘自GB/T 10095.1—2008）

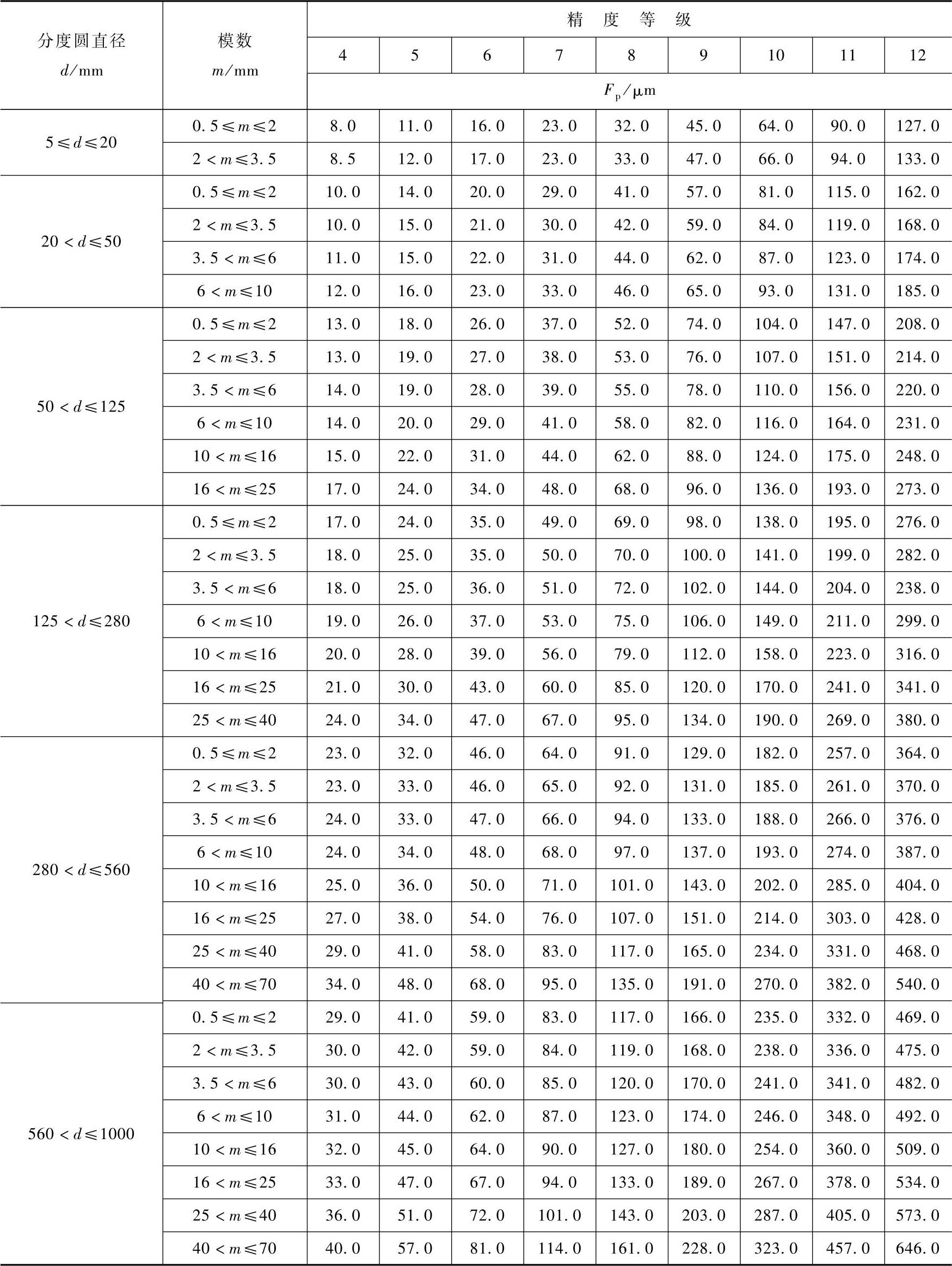

表7-6 齿距累积总偏差FP（摘自GB/T 10095.1—2008）


注：表7-6～表7-13分度圆直径国标规定至10000mm，本章只摘至1000mm，大于1000mm直径的分度圆的各项偏差值参见原标准，或参见机械工业出版社《公差与配合实用手册》（2012年修订版）。

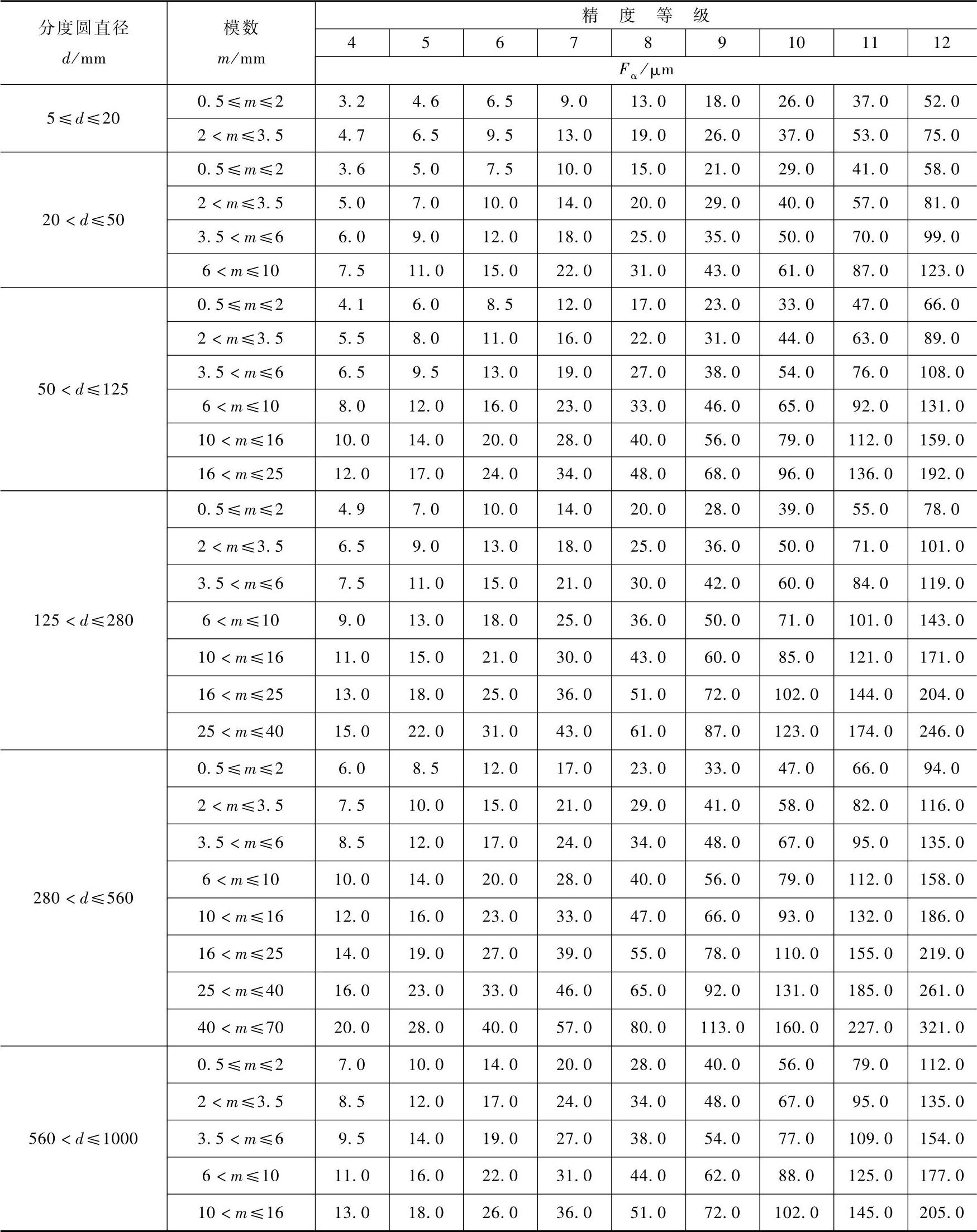

表7-7 齿廓总偏差Fα（摘自GB/T 10095.1—2008）

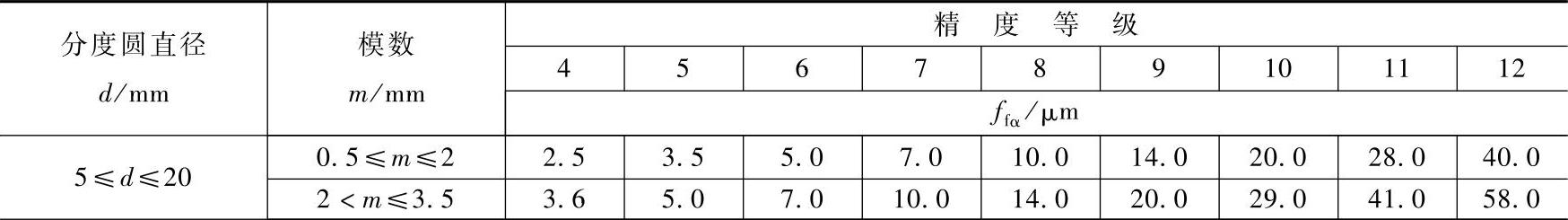

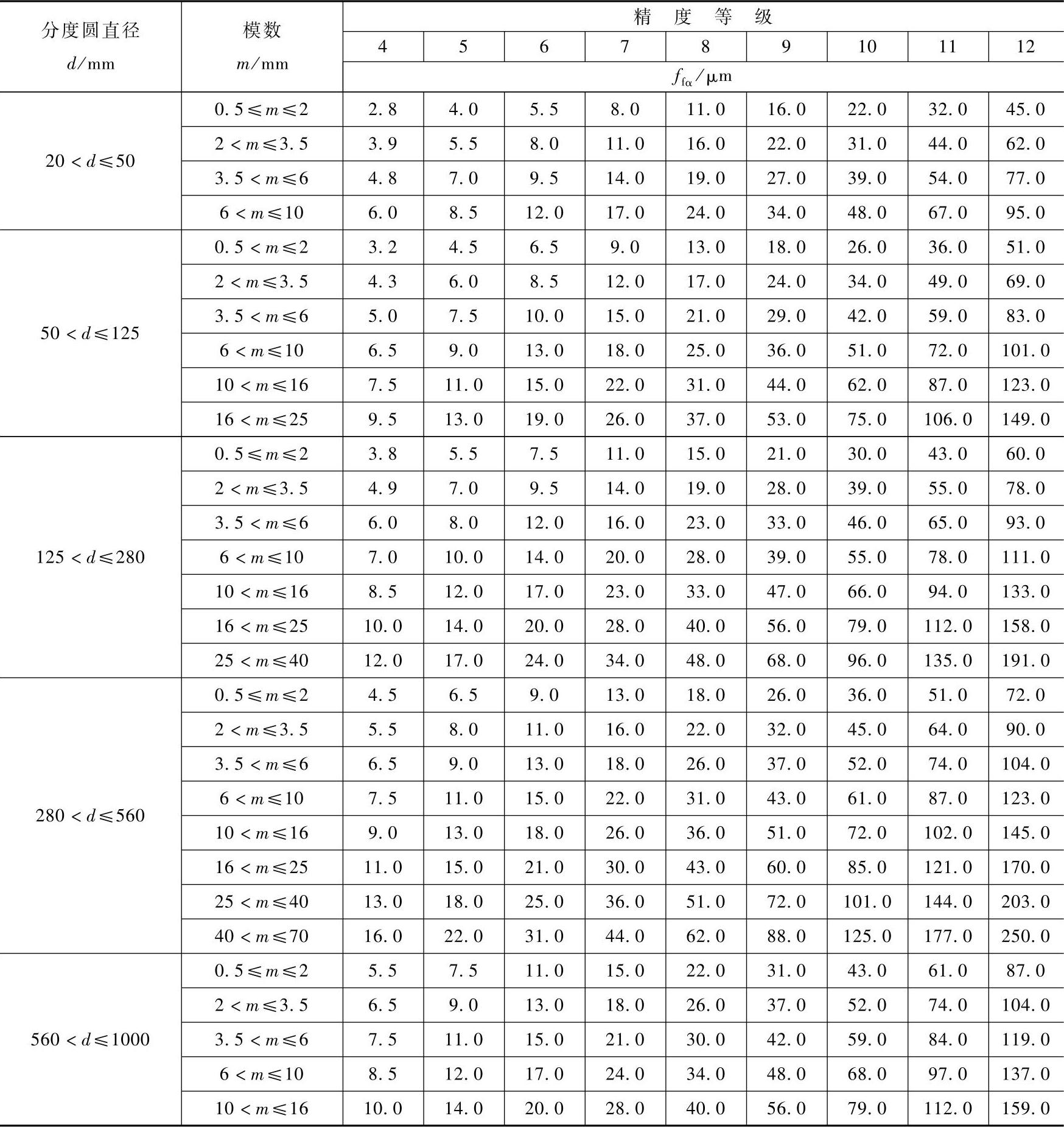

表7-8 齿廓形状偏差ffα（摘自GB/T 10095.1—2008）


（续）

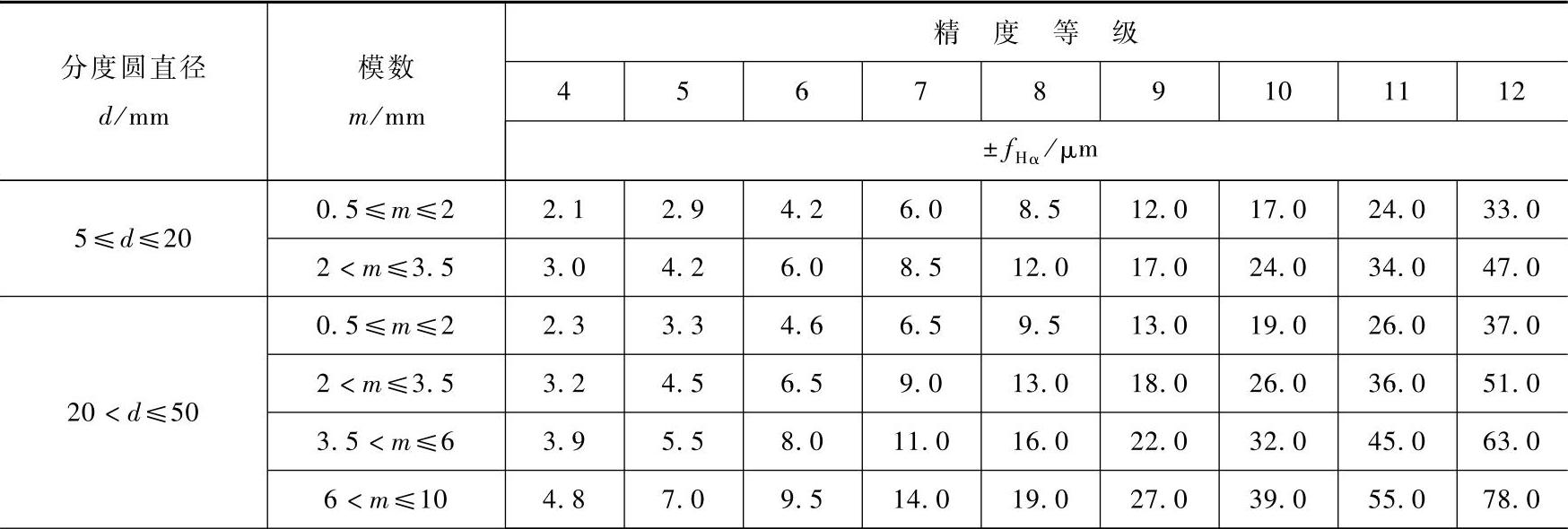

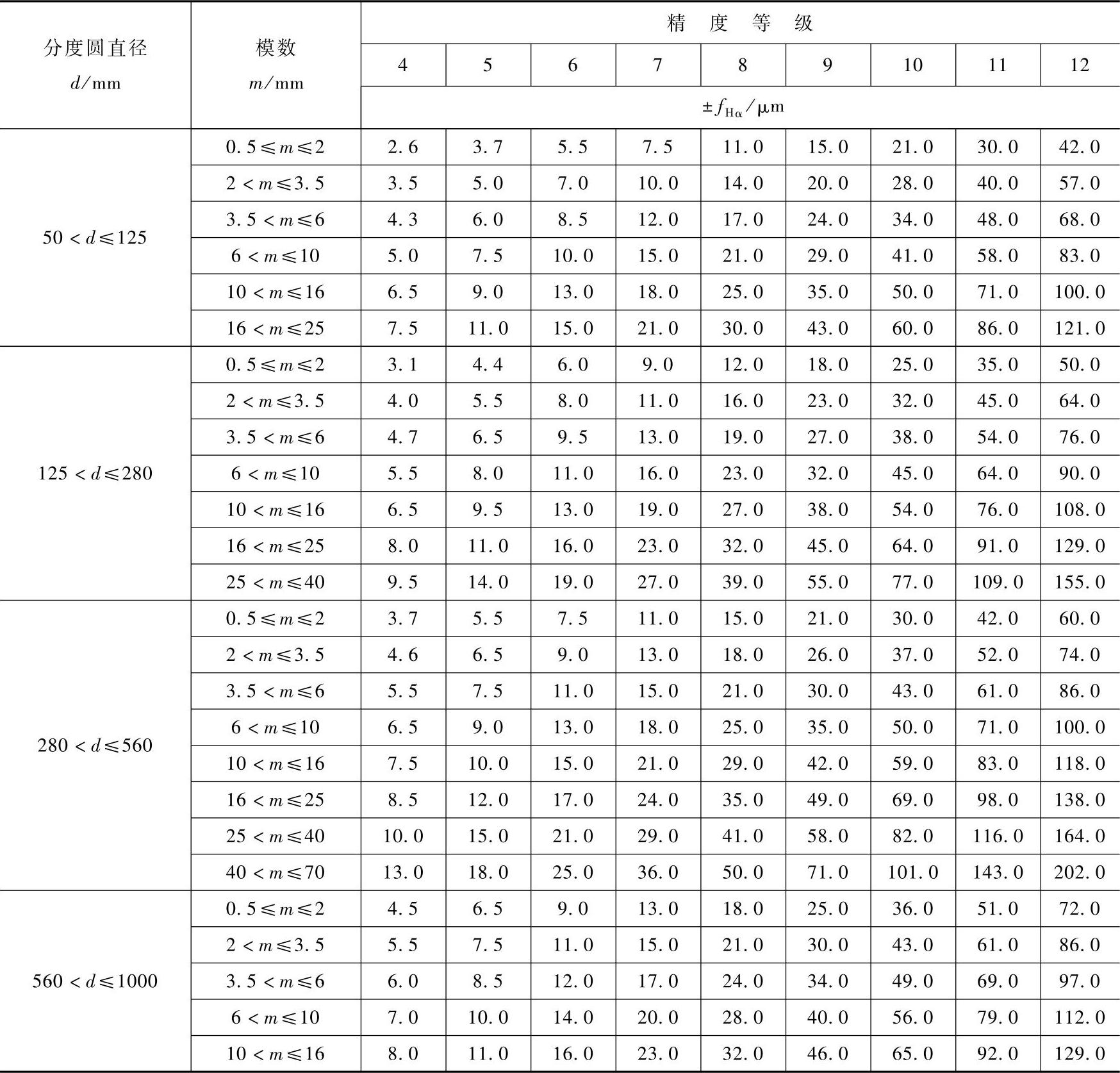

表7-9 齿廓倾斜偏差±fHα（摘自GB/T 10095.1—2008）


（续）

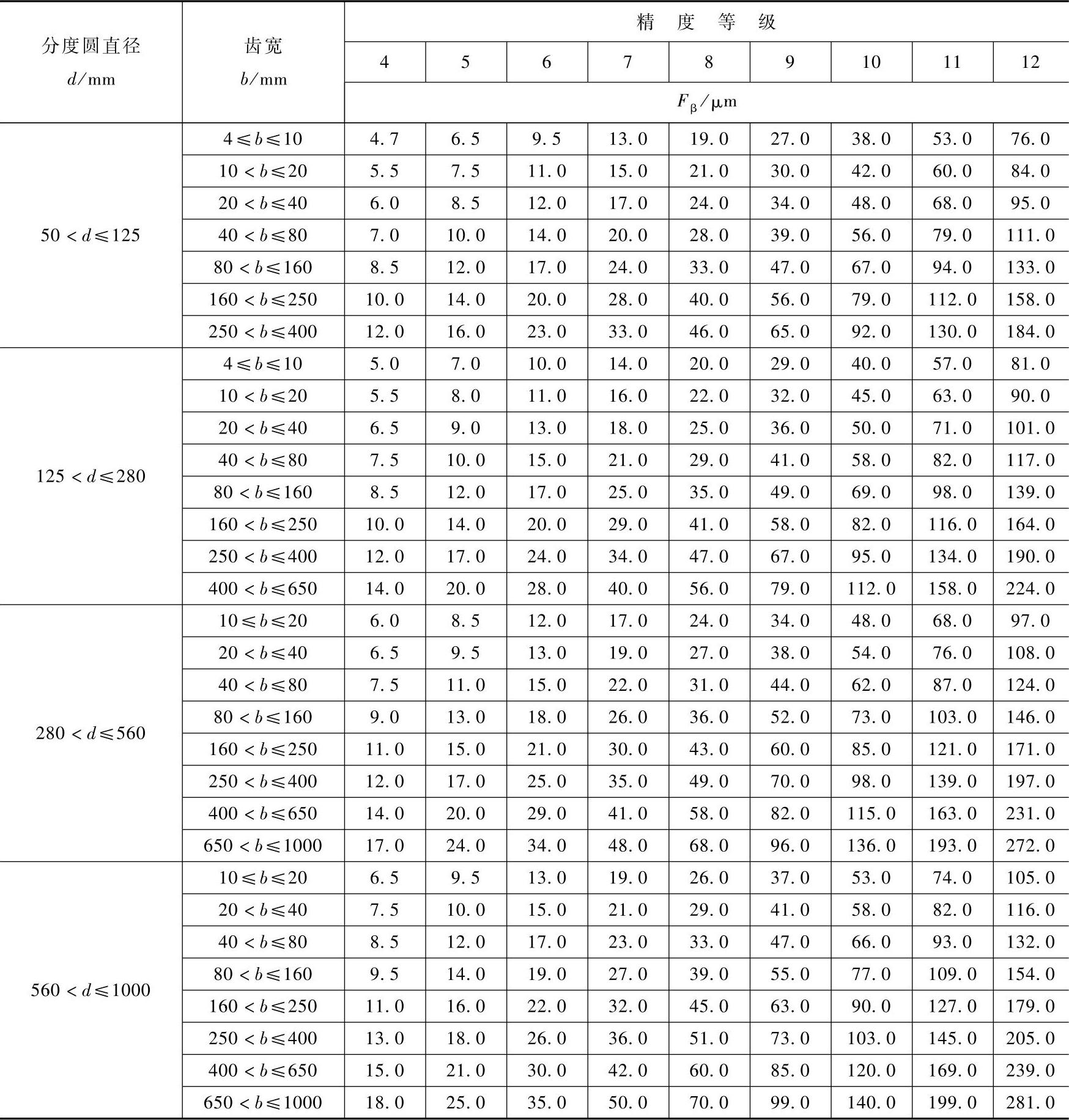

表7-10 螺旋线总偏差Fβ（摘自GB/T 10095.1—2008）


（续）

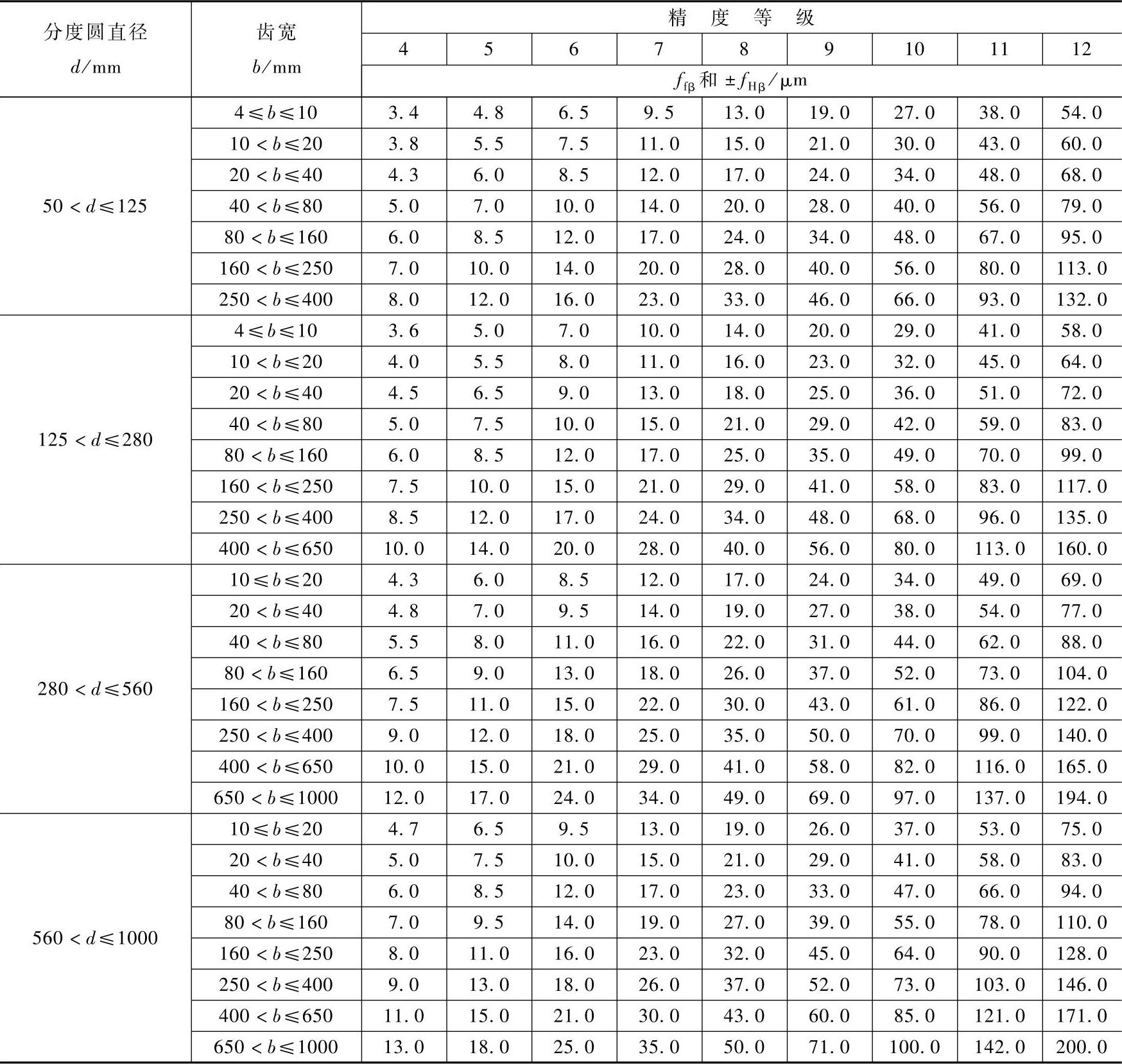

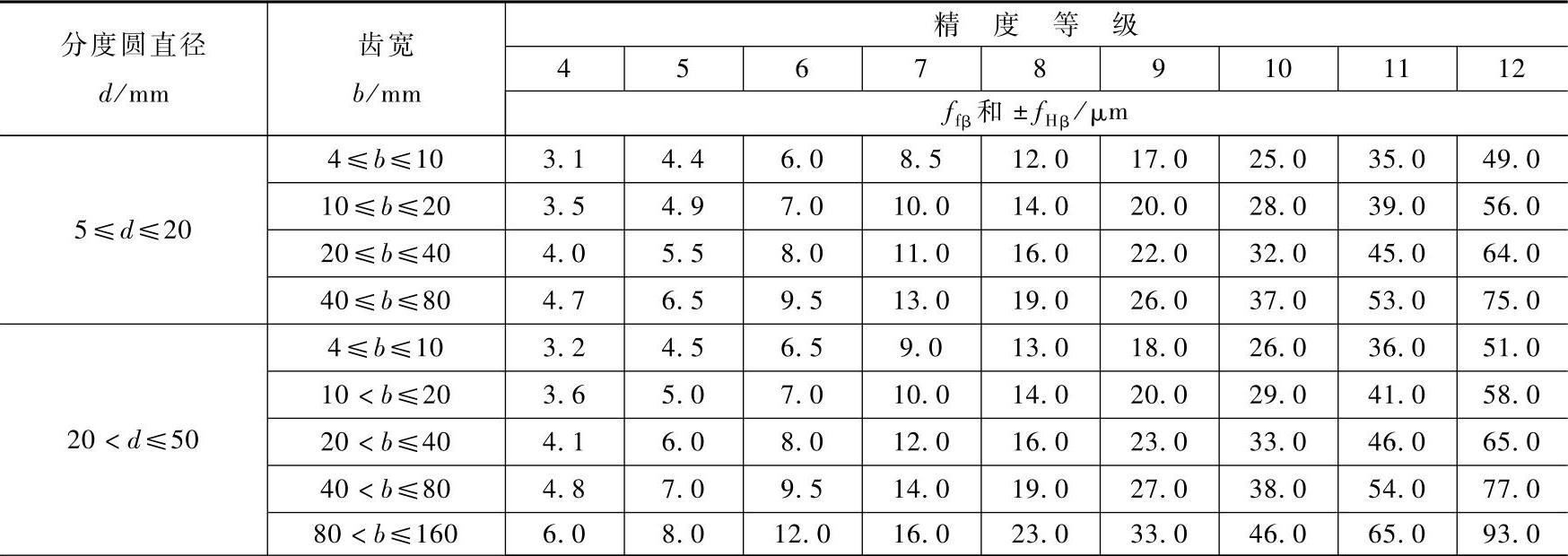

表7-11 螺旋线形状偏差ffβ和螺旋线倾斜偏差±fHβ（摘自GB/T 10095.1—2008）(www.daowen.com)


（续）

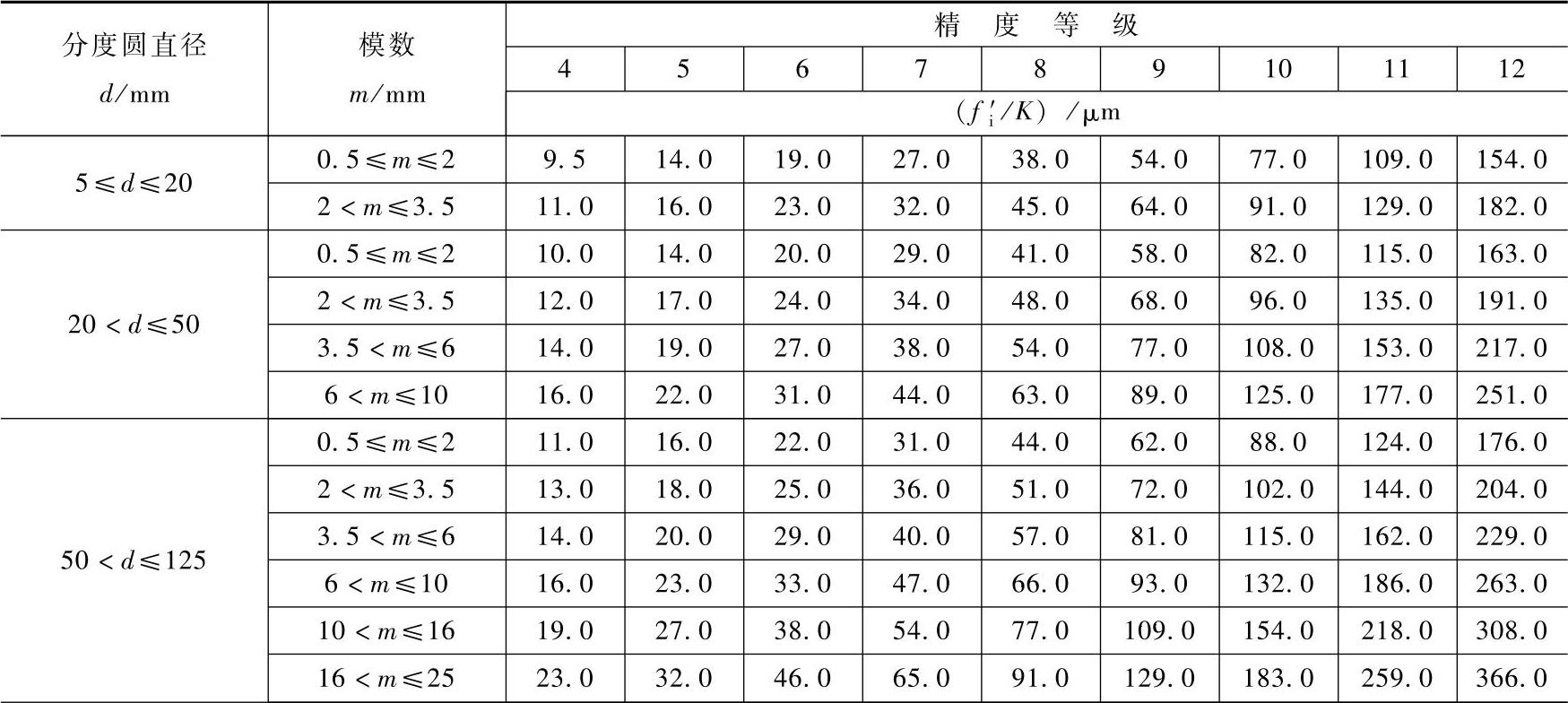

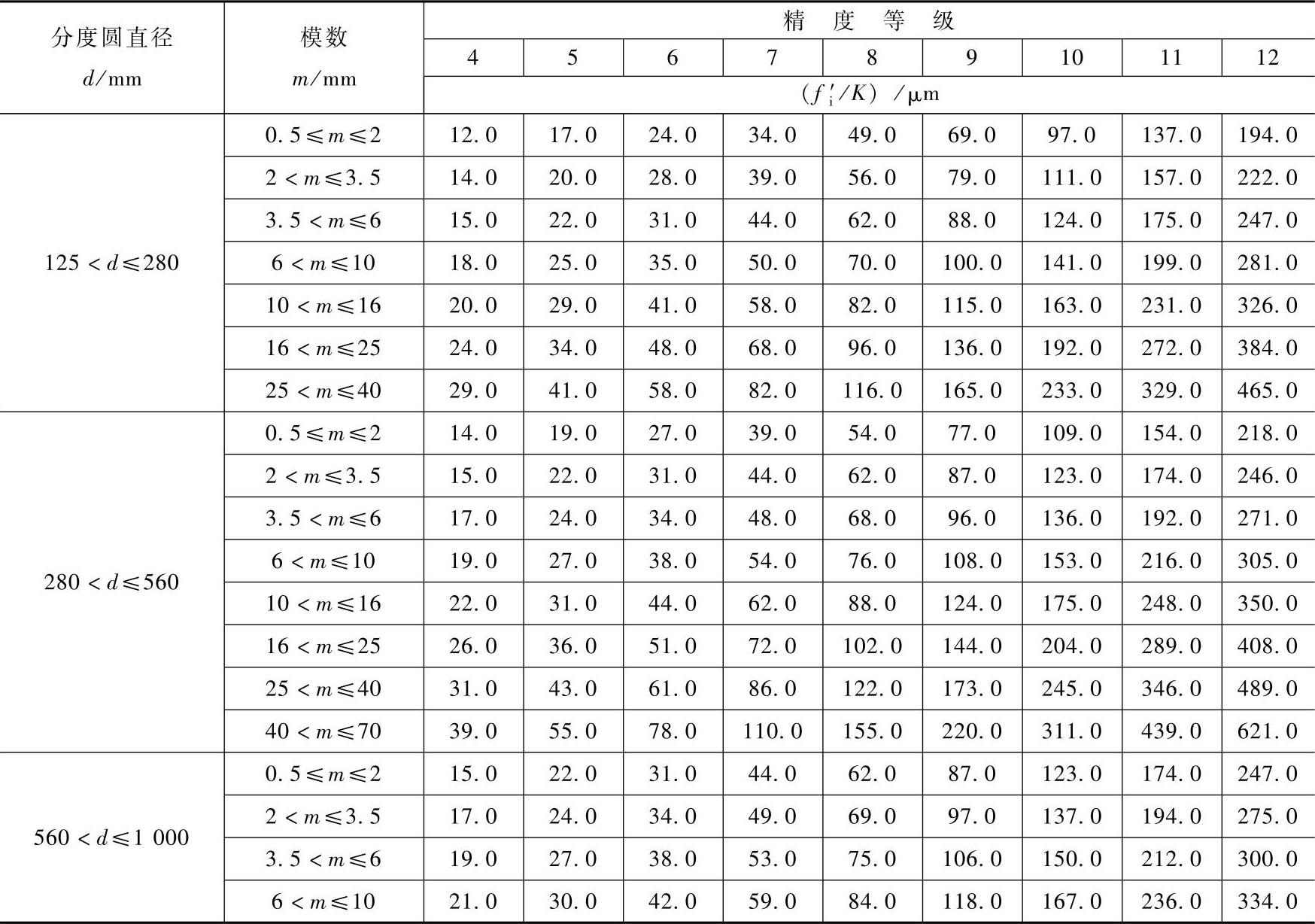

表7-12 f′i/K的比值（摘自GB/T 10095.1—2008）


（续）


注：f′i的公差值，由本表中值乘以K值计算得出，K值见表7-4。

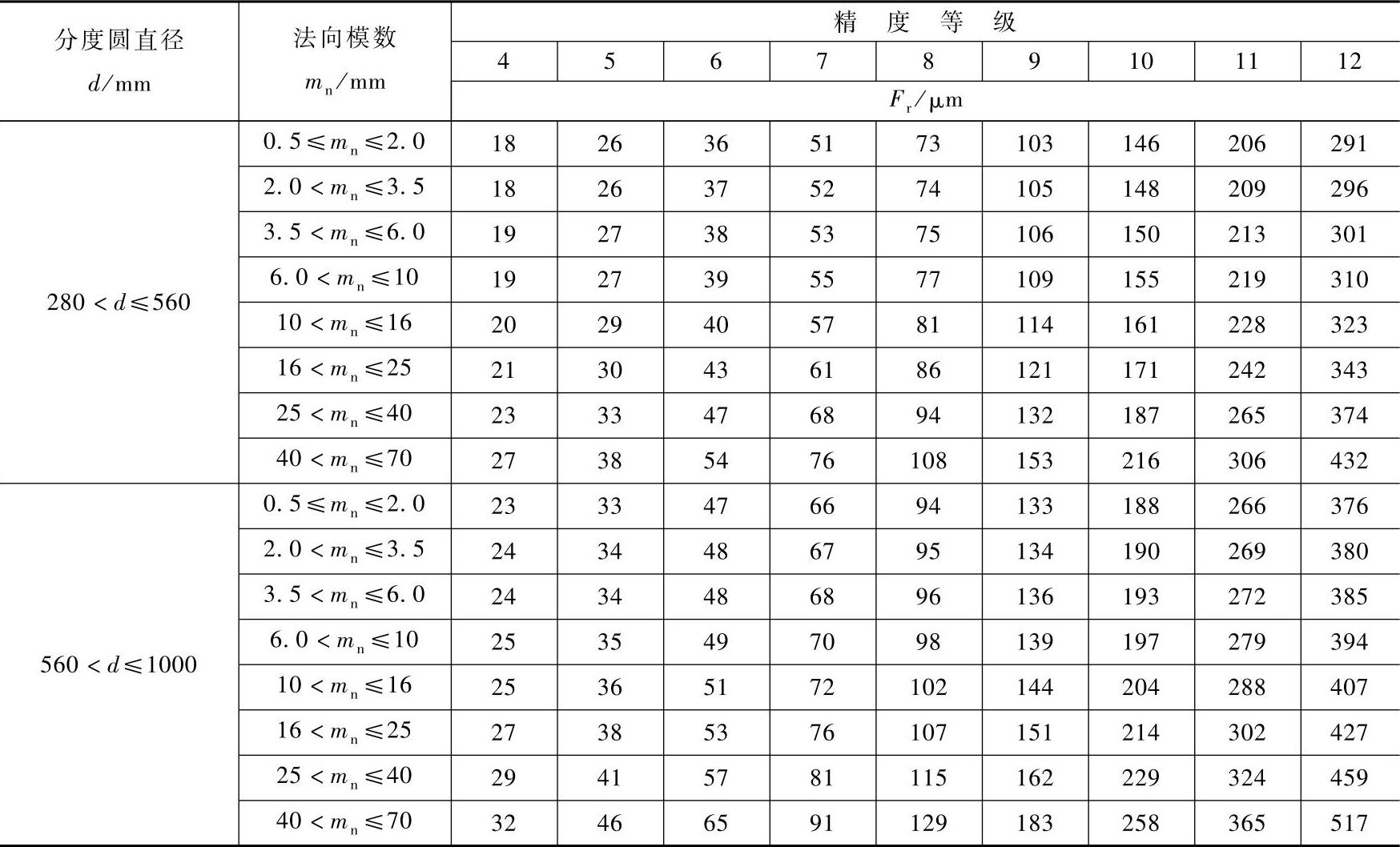

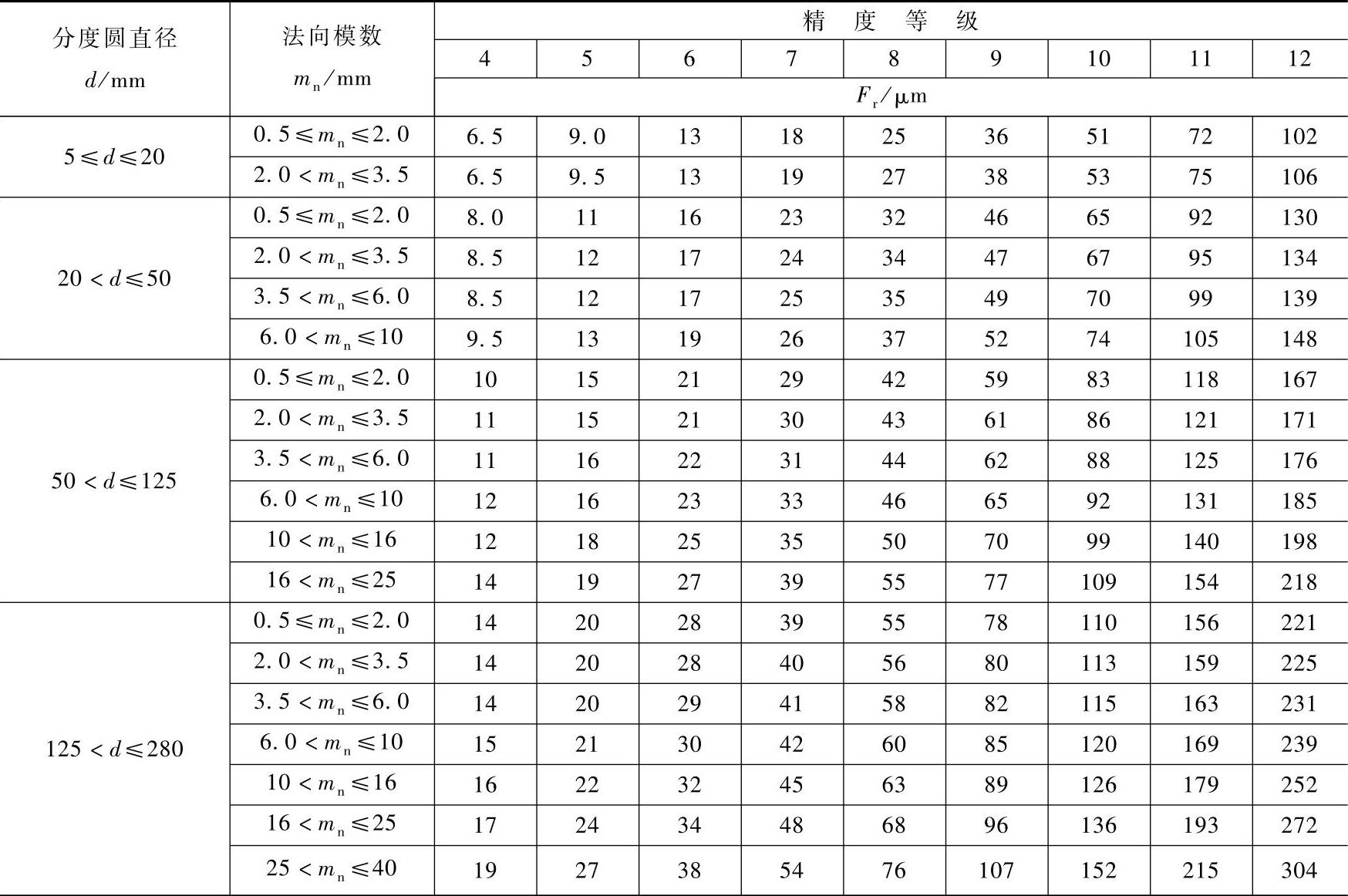

表7-13 径向跳动公差Fr（摘自GB/T 10095.2—2008）


（续）

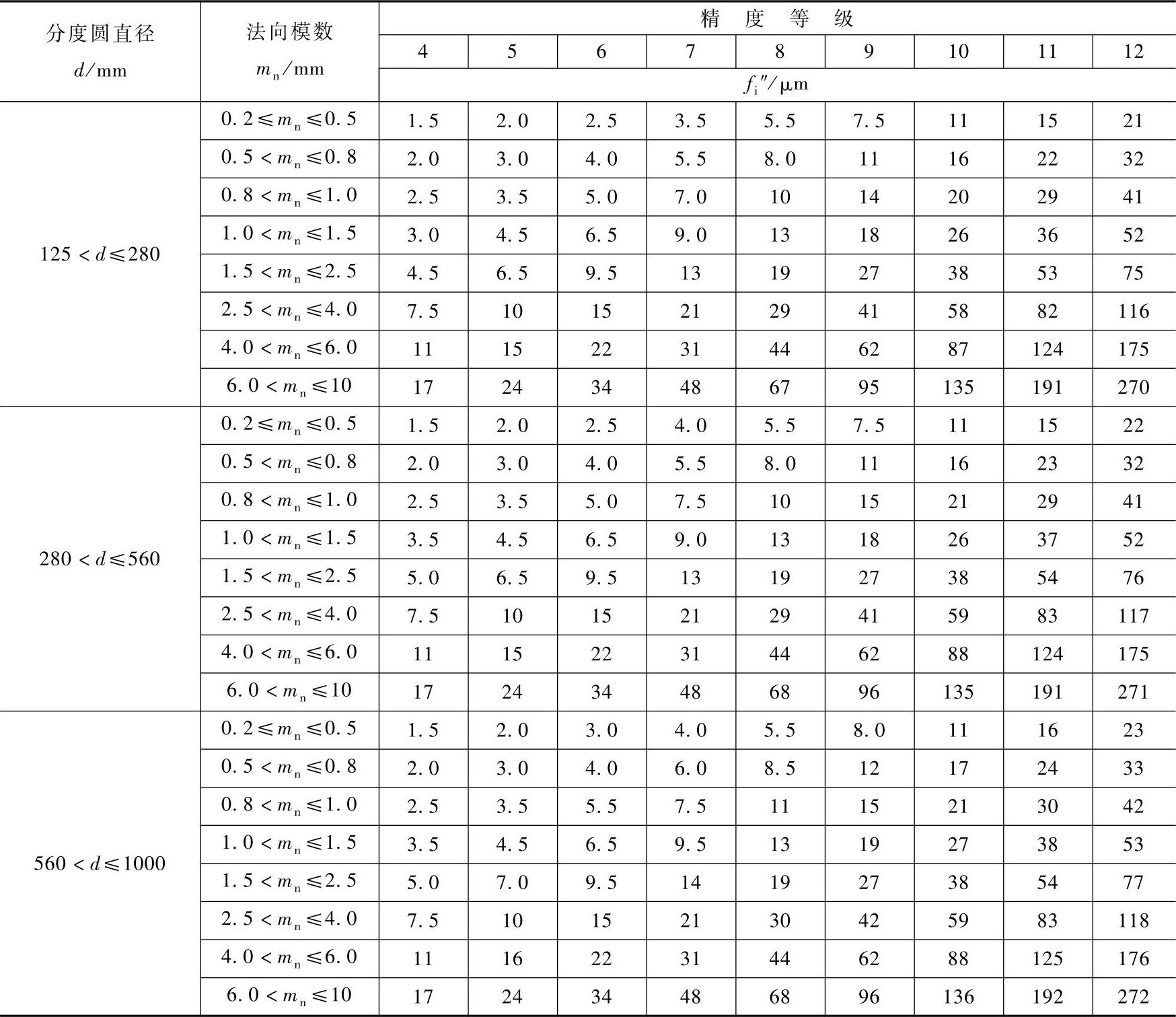

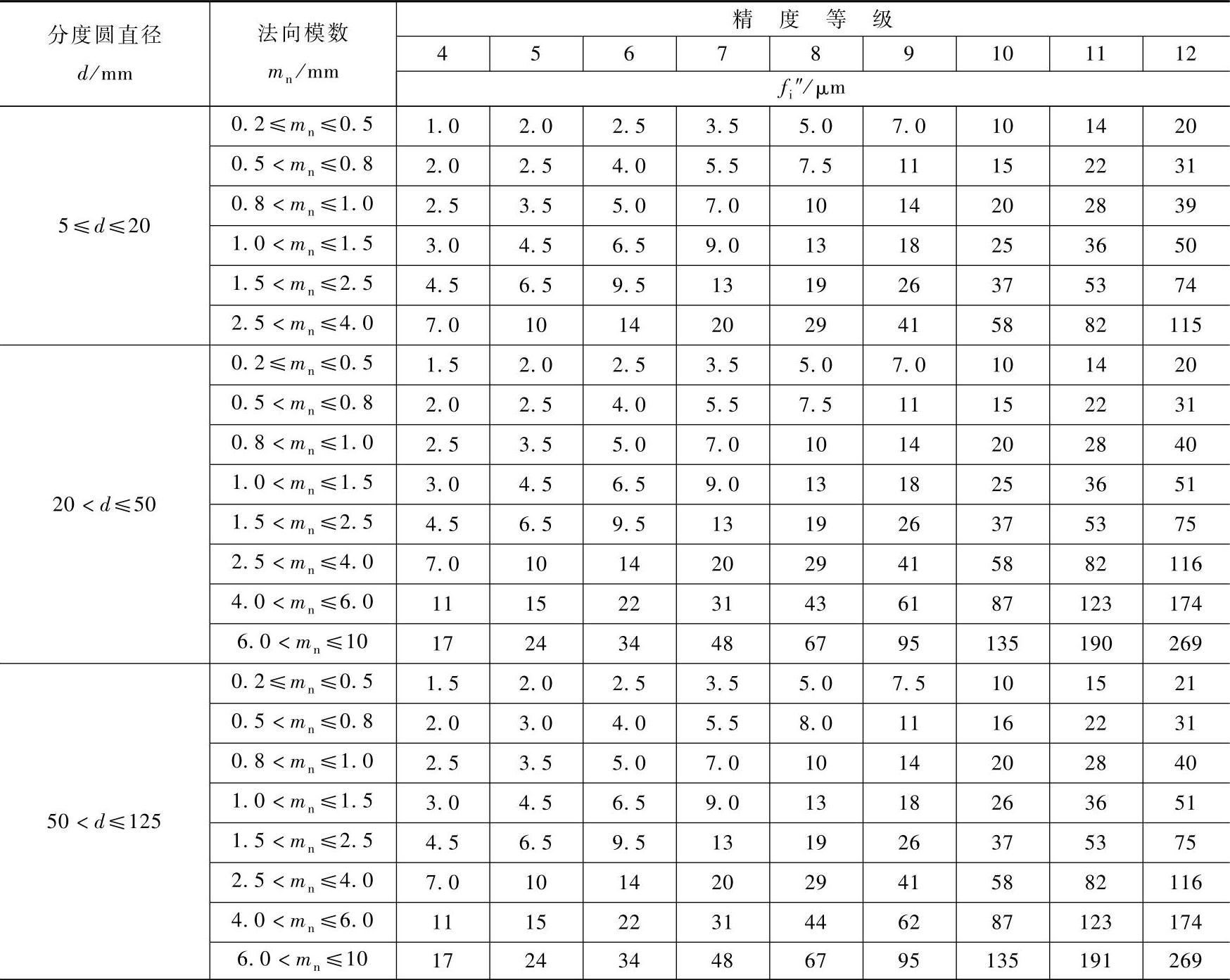

表7-14 一齿径向综合偏差f″i（摘自GB/T 10095.2—2008）


（续）

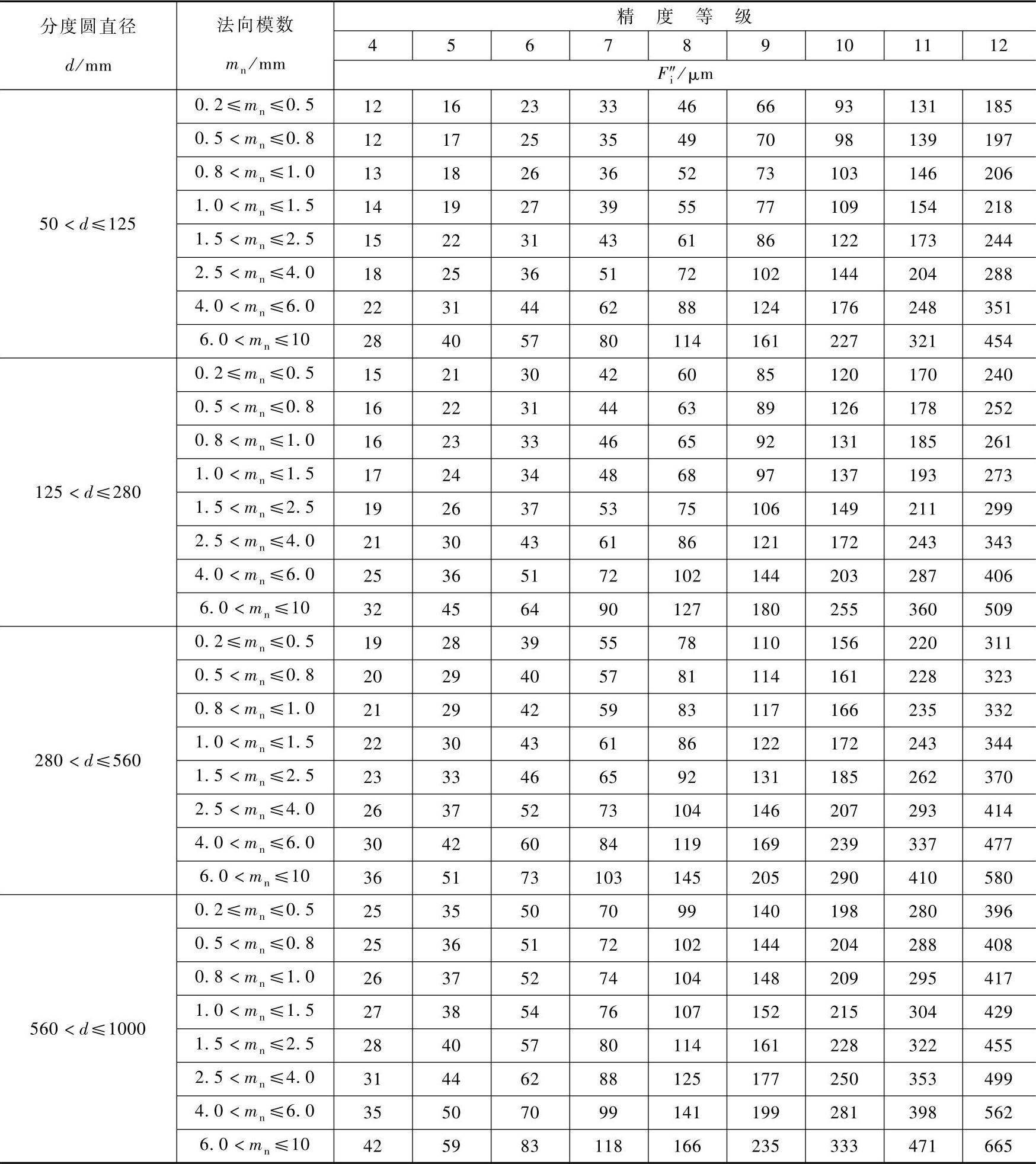

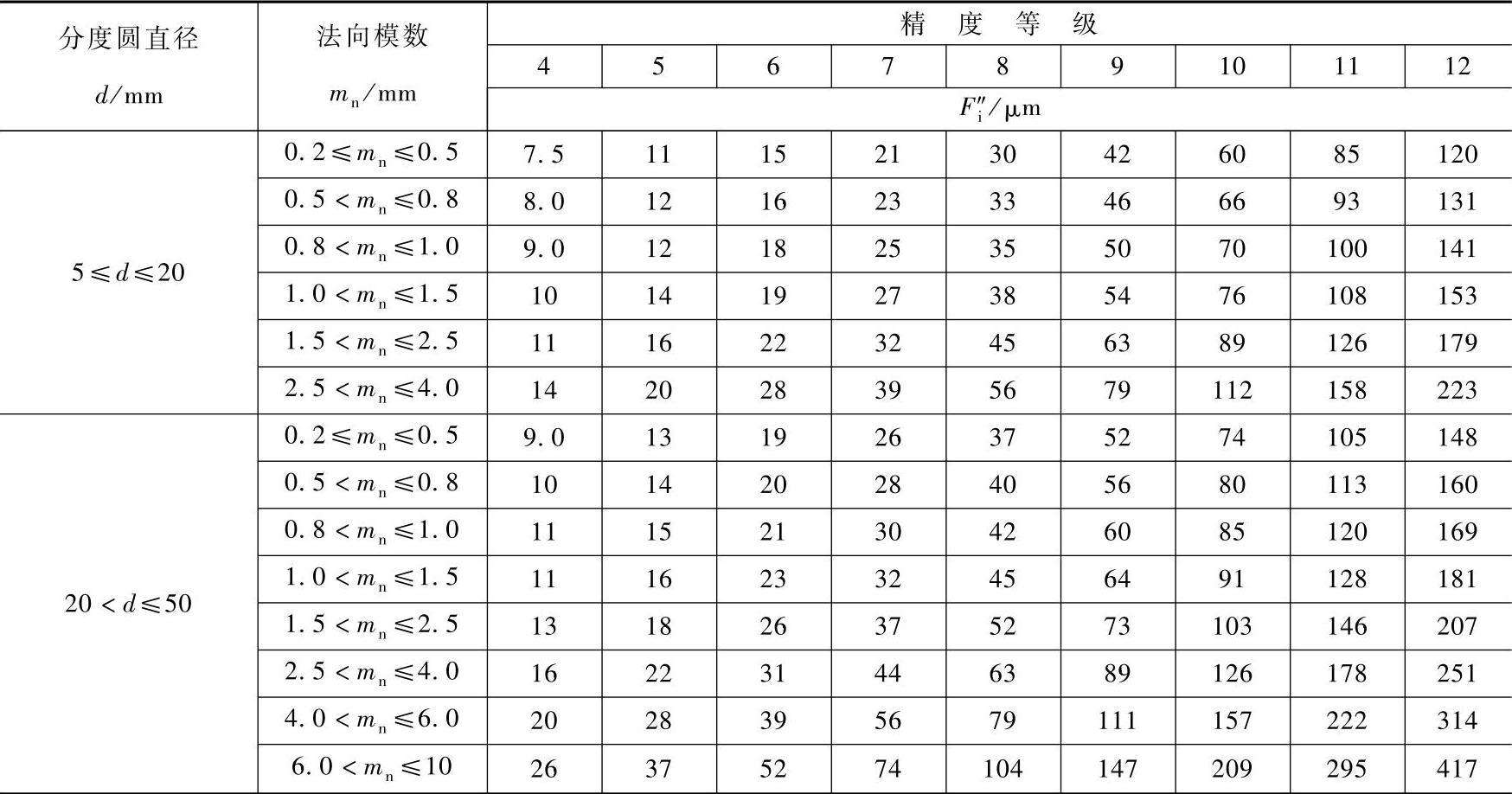

表7-15 径向综合总偏差F″i（摘自GB/T 10095.2—2008）


（续）
