如何选择圆往齿轮精度等级?

时间:2023-06-18 理论教育 版权反馈
【摘要】:GB/T 10095.1—2008对轮齿同侧齿面公差规定了13个精度等级,其中0级最高,12级最低。如果要求的齿轮精度等级为GB/T 10095.1—2008的某一等级,而无其他规定时,则齿距、齿廓、螺旋线等各项偏差的允许值均按该精度等级确定。另外,也可仅对工作齿面规定要求的精度等级。表7-3给出了圆柱齿轮传动各级精度的应用范围。

如何选择圆往齿轮精度等级?

GB/T 10095.1—2008对轮齿同侧齿面公差规定了13个精度等级,其中0级最高,12级最低。如果要求的齿轮精度等级为GB/T 10095.1—2008的某一等级,而无其他规定时,则齿距、齿廓、螺旋线等各项偏差的允许值均按该精度等级确定。也可以按协议对工作和非工作齿面规定不同的精度等级,或对不同偏差项目规定不同的精度等级。另外,也可仅对工作齿面规定要求的精度等级。

GB/T 10095.2—2008对径向综合公差规定了9个精度等级,其中4级最高,12级最低;对径向跳动规定了13个精度等级,其中0级最高,12级最低。如果要求的齿轮精度等级为GB/T 10095.2—2008的某一等级,而无其他规定时,则径向综合与径向跳动的各项偏差的允许值均按该精度等级确定。也可根据协议,供需双方共同对任意质量要求规定不同的公差。

径向综合偏差的精度等级不一定与GB/T 10095.1—2008中的要素偏差(如齿距、齿廓、螺旋线等)选用相同的等级。当文件需要描述齿轮精度要求时,应注明GB/T 10095.1—2008或GB/T 10095.2—2008。

齿轮的精度等级应根据传动的用途、使用条件、传递功率和圆周速度及其他经济、技术条件来确定。表7-2给出了各类机械传动中所应用的齿轮精度等级。表7-3给出了圆柱齿轮传动各级精度的应用范围。

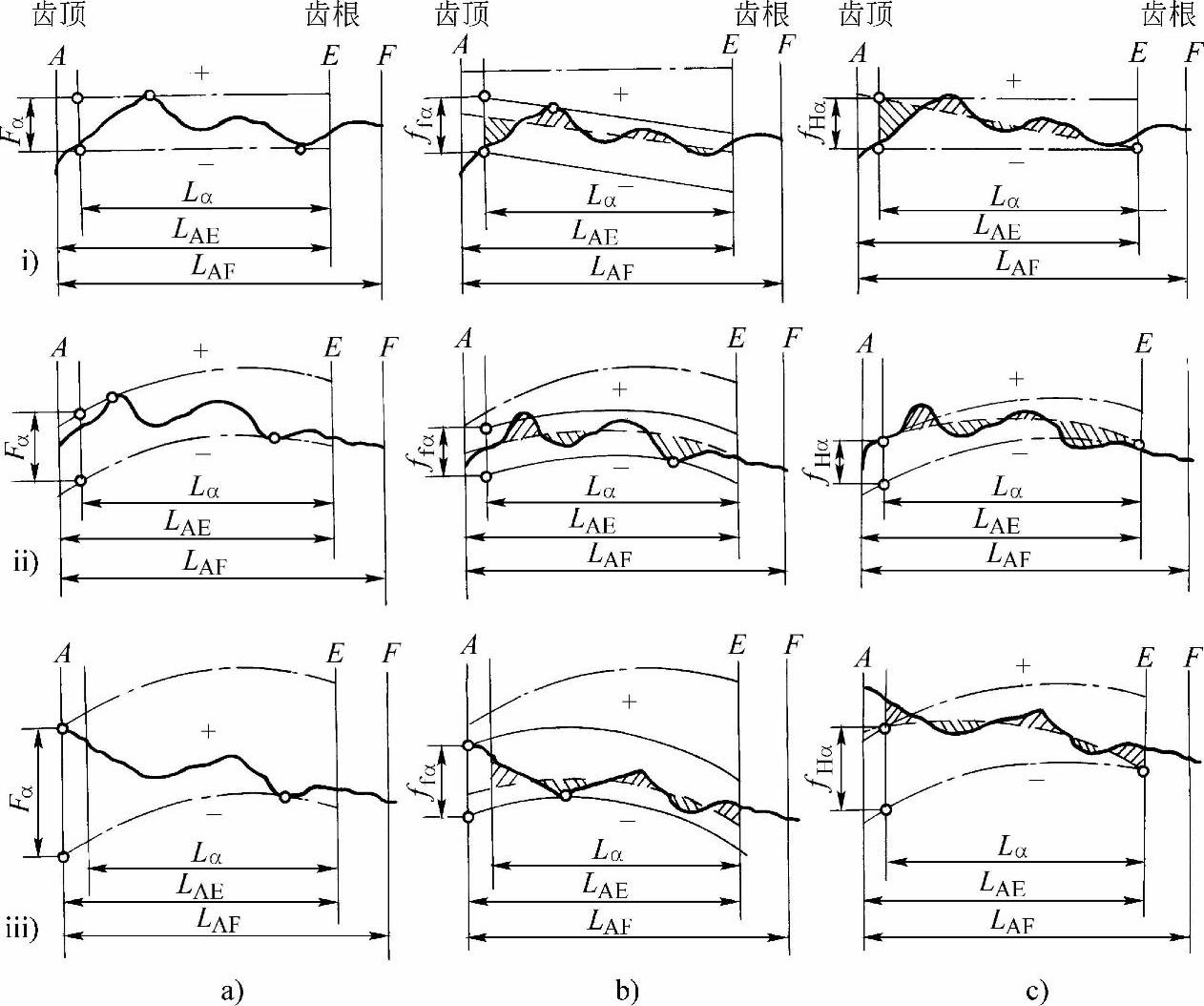

图7-2 齿廓偏差

a)总偏差 b)形状偏差 c)倾斜偏差

注:1.图中,—-—设计齿廓;978-7-111-41024-9-Chapter07-6.jpg实际齿廓;------平均齿廓

i)设计齿廓:未修形的渐开线;实际齿廓:在减薄区偏向体内

ii)设计齿廓:修形的渐开线(举例);实际齿廓:在减薄区偏向体内

iii)设计齿廓:修形的渐开线(举例);实际齿廓:在减薄区偏向体外

2.LAF——可用长度等于两条端面基圆切线长之差。其中一条从基圆延伸到可用齿廓的外界限点,另一条从基圆延伸到可用齿廓的内界限点。依据设计,可用长度被齿顶、齿顶倒棱或齿顶倒圆的起始点(A点)限定,对于齿根,可用长度被齿根圆角或挖根的起始点(F点)限定。

3.LAE——有效长度,可用长度对应有效齿廓的部分。对于齿顶,与可用长度有同样的限定(点A)。对于齿根,有效长度延伸到与之配对齿轮有效啮合的终止点E(即有效齿廓起始点)。如不知道配对齿轮,则E点为与基本齿条相啮合的有效齿廓的起始点。

4.Lα——齿廓计值范围,可用长度中的一部分,在Lα范围内应遵照规定精度等级的公差。除另有规定外,其长度等于从点E开始的有效长度LAE的92%。

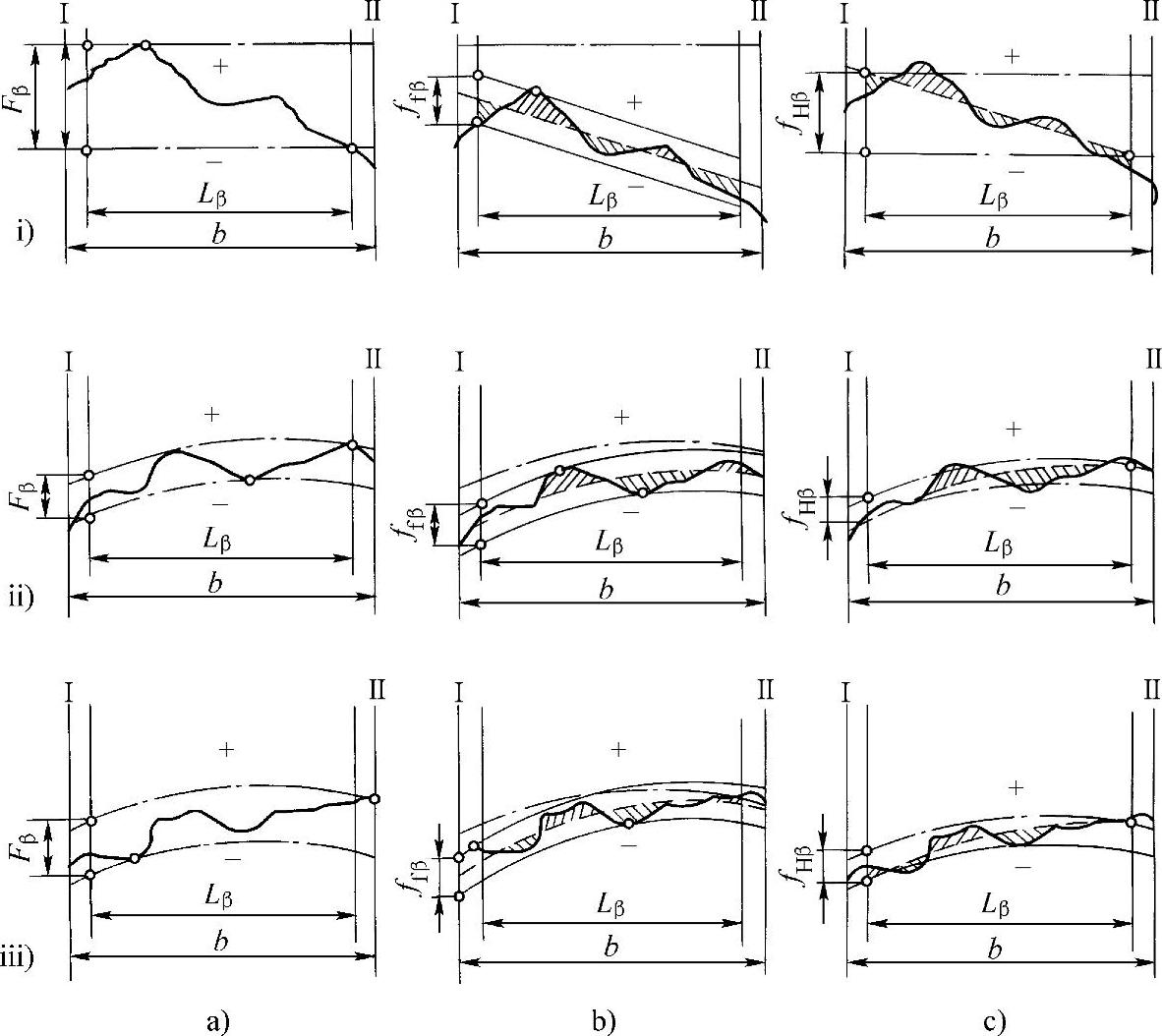

图7-3 螺旋线偏差

a)总偏差 b)形状偏差 c)倾斜偏差

注:1.图中,—-—设计螺旋线;978-7-111-41024-9-Chapter07-8.jpg实际螺旋线;------平均螺旋线

i)设计螺旋线:未修形的渐开线;实际螺旋线:在减薄区偏向体内

ii)设计螺旋线:修形的渐开线(举例);实际螺旋线;在减薄区偏向体内

iii)设计螺旋线:修形的渐开线(举例);实际螺旋线;在减薄区偏向体外(www.daowen.com)

2.Lβ——螺旋线计值范围。除另有规定外,Lβ等于在轮齿两端各减去5%的齿宽或一个模数的长度后的数值较大者。

3.b——齿宽。

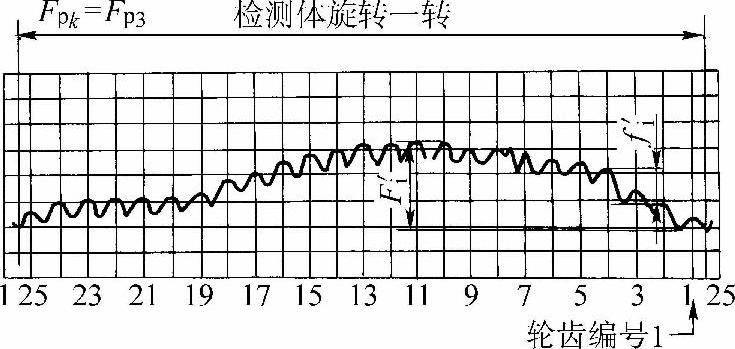

图7-4 切向综合偏差

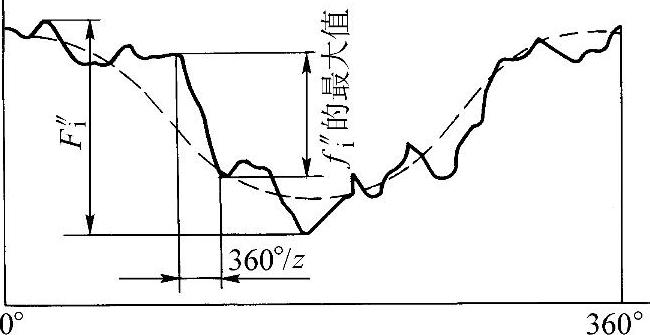

图7-5 径向综合偏差

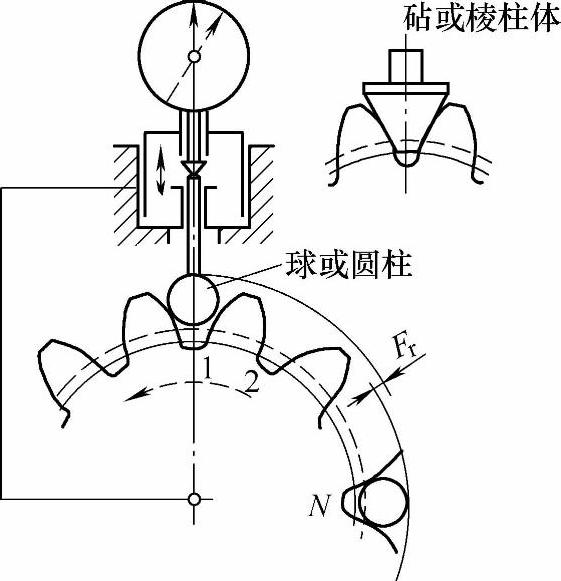

图7-6 测量径向圆跳动的原理

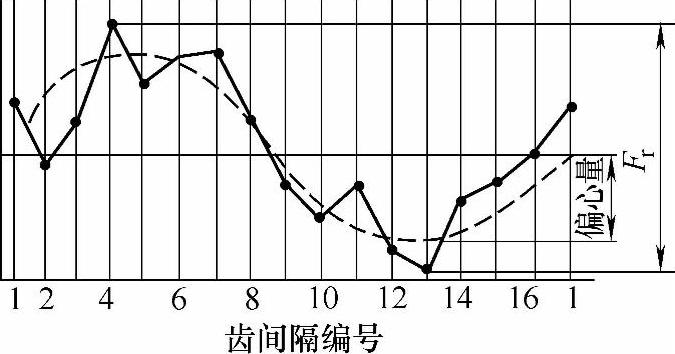

图7-7 16个齿的齿轮径向圆跳动示图


图7-8 圆周侧隙jw1、法向侧隙jbn与径向侧隙jr之间的关系

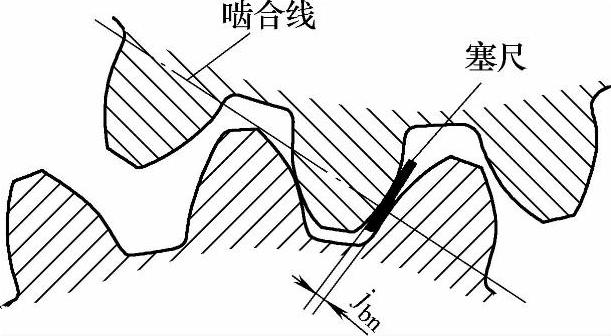

图7-9 用塞尺测量法向侧隙

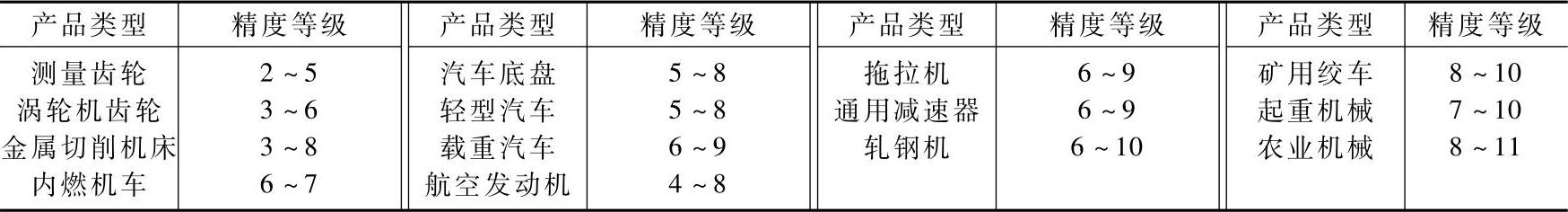

表7-2 各类机械传动中所应用的齿轮精度等级

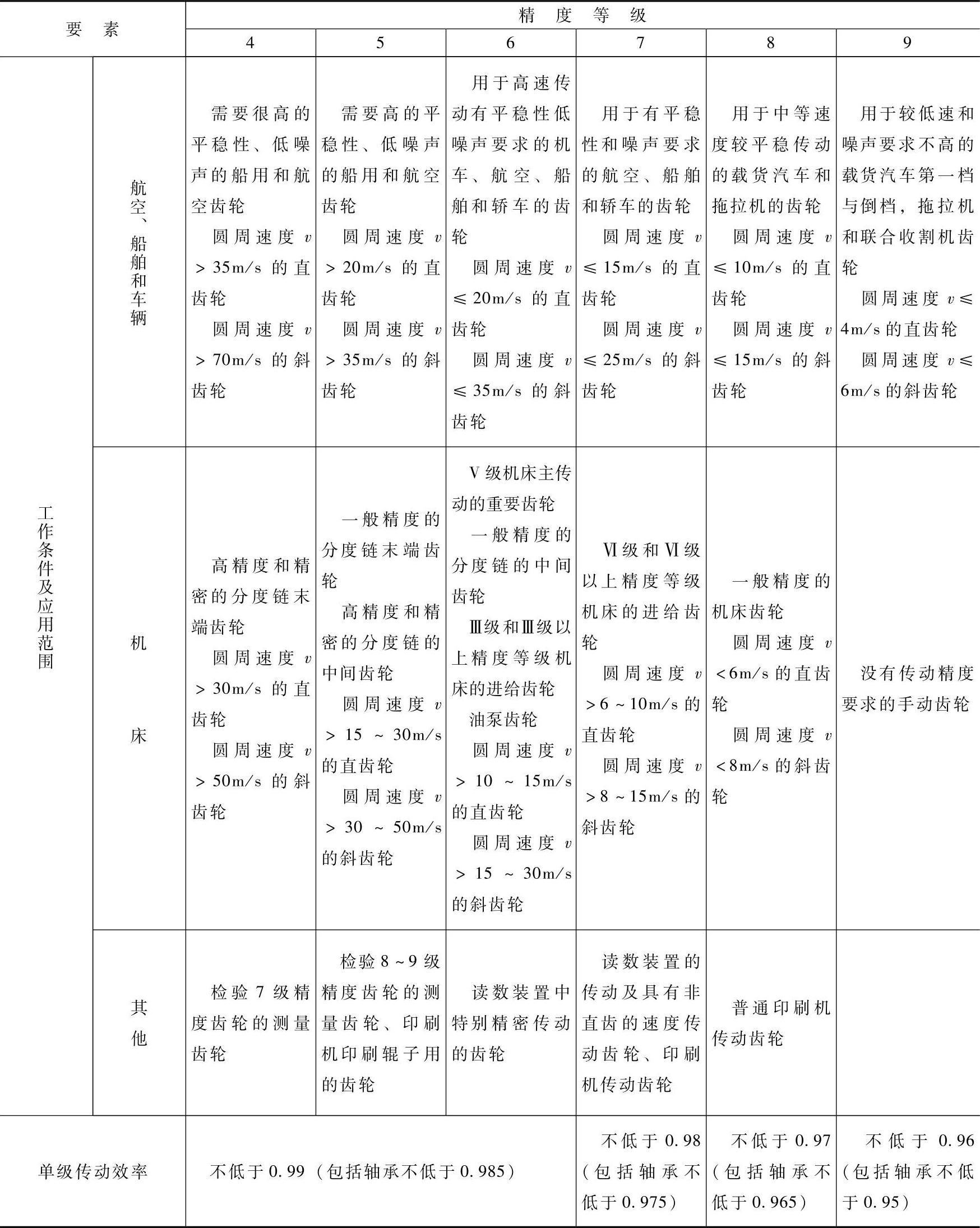

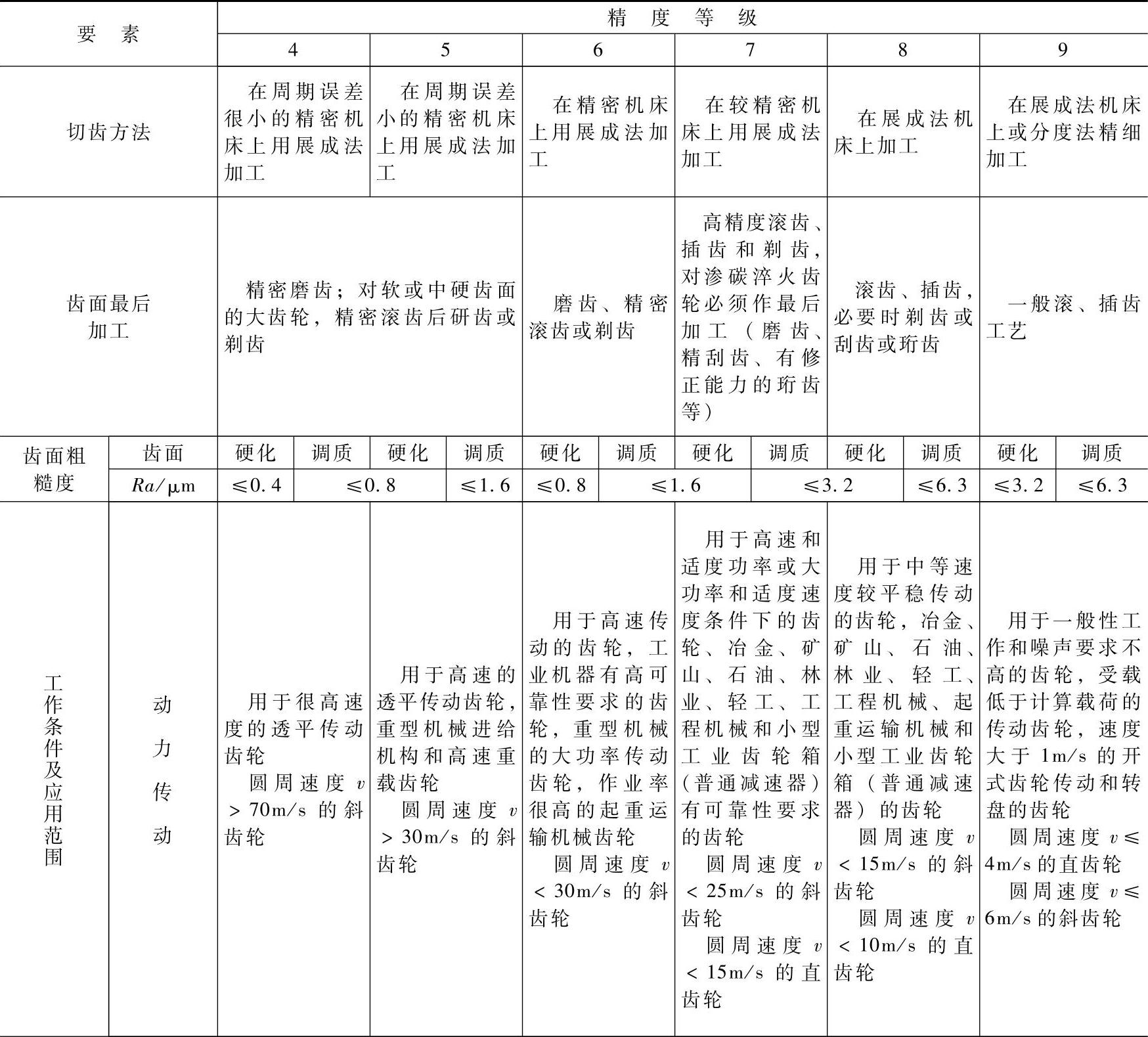

表7-3 圆往齿轮传动各级精度的应用范围


(续)
