矩形内花键标准化对拉刀设计与管理的影响

矩形花键的定心精度高,定心的稳定性好、承载能力高。加工工艺性良好,采用磨削方法能获得较高的精度。在航空汽车、拖拉机、机床、农业机械及一般机械传动装置中应用比较广泛。GB/T 1144—2001《矩形花键尺寸、公差和检验》规定的矩形花键采用小径定心的方式,内花键与外花键的小径精度较高、大径为非配合尺寸。

6.2.1.1 矩形花键公称尺寸

GB/T 1144—2001规定了矩形花键的轻、中两个系列尺寸,轻系列用于小负荷的静连接,中系列用于中等负荷。

矩形花键内花键和外花键轻系列及中系列的公称尺寸见表6-13。

矩形内花键的长度进行标准化,有利于拉刀的设计、加工及生产管理。GB/T 10081—2005规定的矩形内花键的长度系列见表6-14。内花键的长度应满足传动结构及强度等设计要求,同时还应考虑适应拉刀拉削长度的要求,从而选定花键的长度。

矩形内花键的型式,常用的有四种:

A型——花键占满孔的全长,即花键长l等于孔的全长L

B型——花键位于孔的一端,即花键长l小于孔的全长L

C型——花键位于孔的两端,花键长分为L1L2两段,分布于孔的两端。

D型——花键长L分布在孔的中间部位。

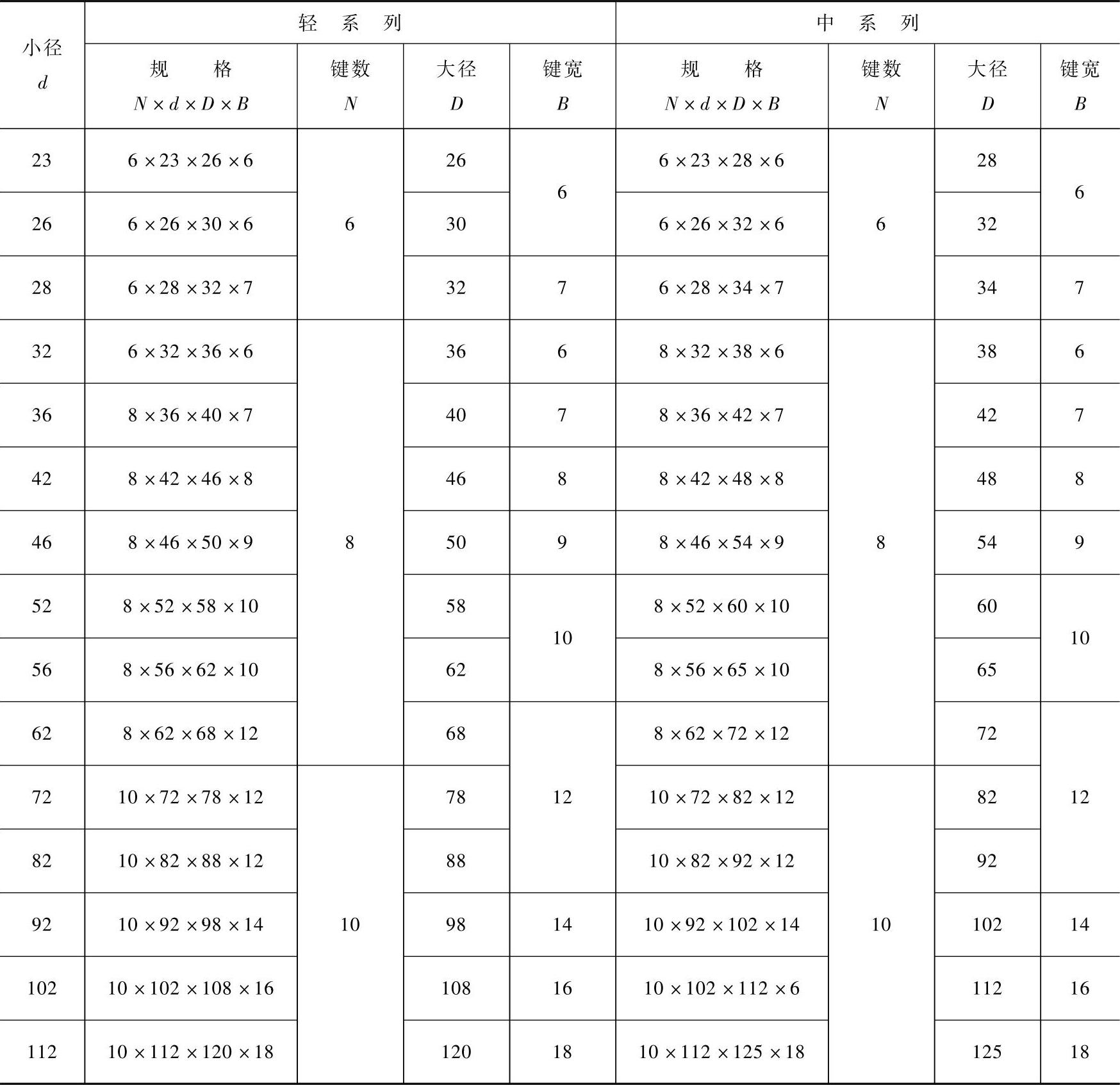

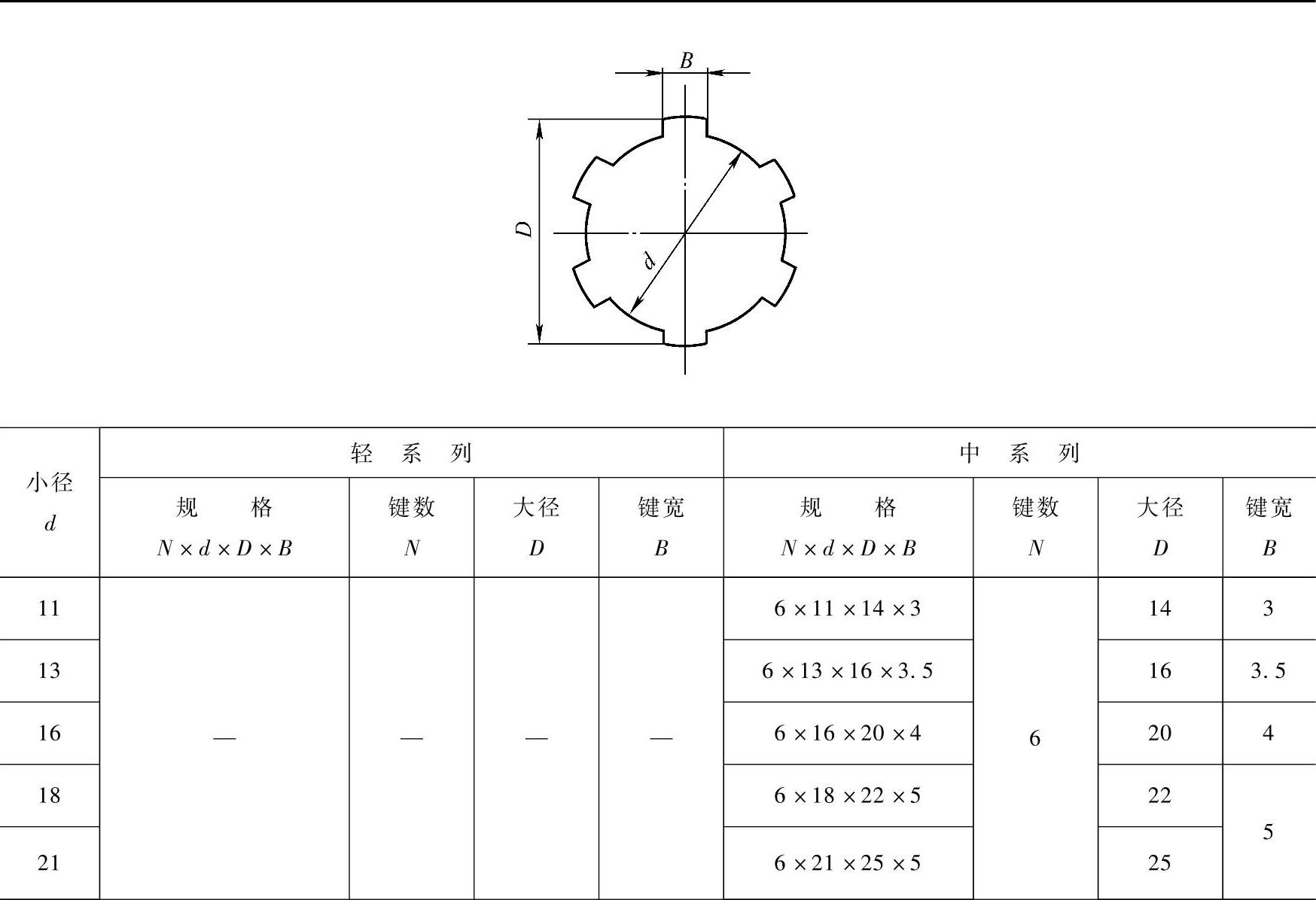

表6-13 矩形花键公称尺寸(摘自GB/T 1144—2001) (单位:mm)


(续)

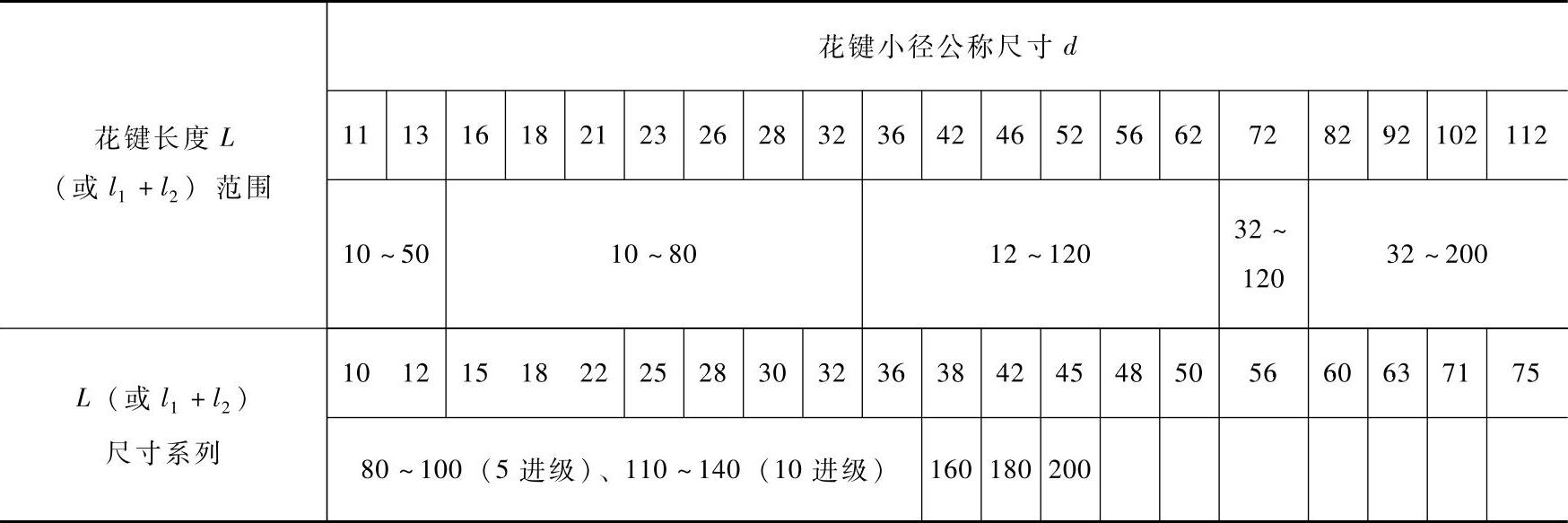

表6-14 矩形内花键的长度系列(摘自GB/T 10081—2005) (单位:mm)


6.2.1.2 矩形花键键槽截面形状和尺寸

矩形花键的内花键和外花键键槽截面形状及尺寸,见表6-15。

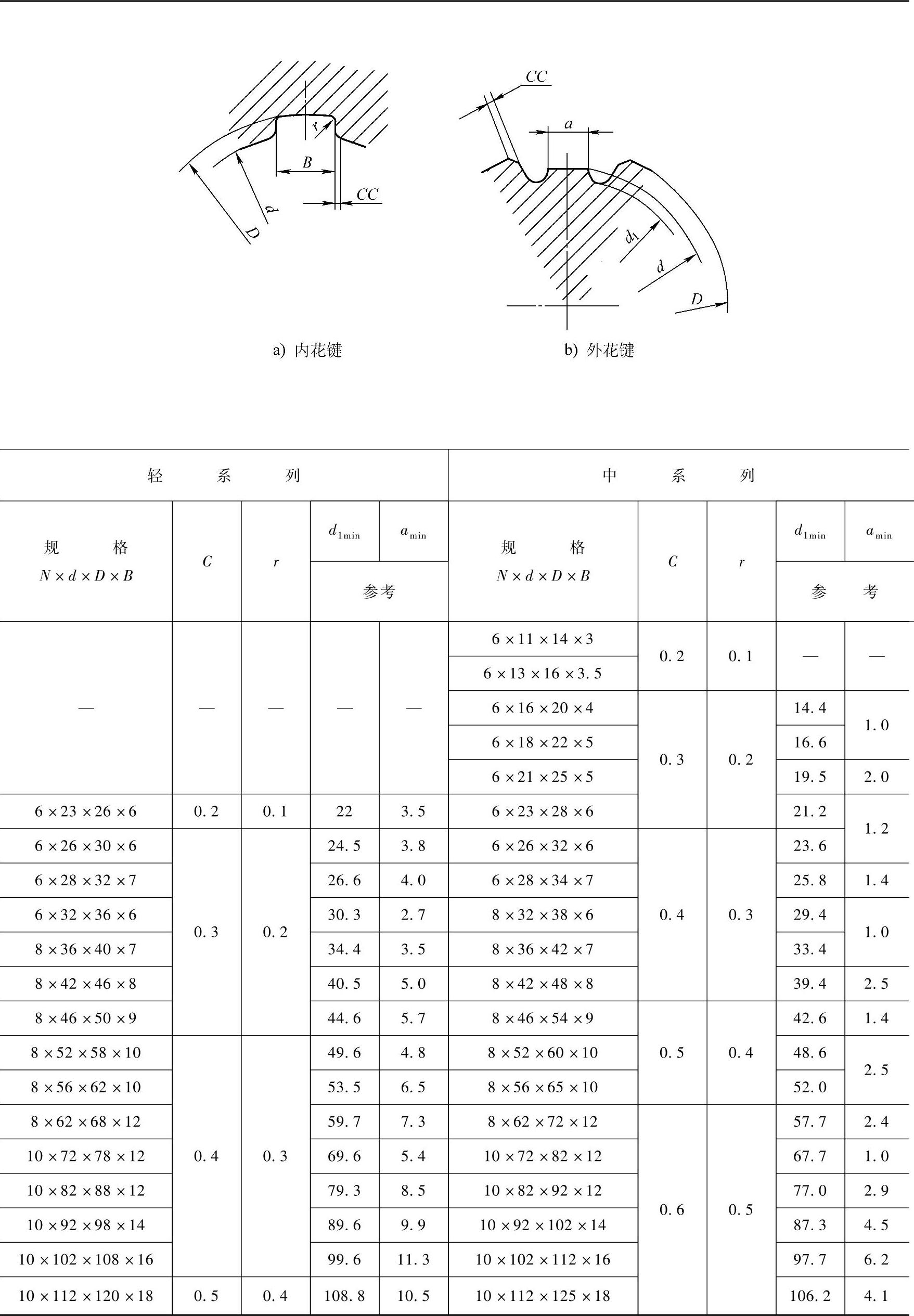

表6-15 矩形花键截面及尺寸(摘自GB/T 1144—2001)


6.2.1.3 矩形花键公差与配合

矩形花键内花键和外花键的尺寸公差带应符合GB/T 1801—2009《极限与配合公差带与配合的选择》的规定,并按表6-16的具体要求取值。

矩形花键小径的极限尺寸遵守GB/T 4249—2009《公差原则》的包容原则规定。

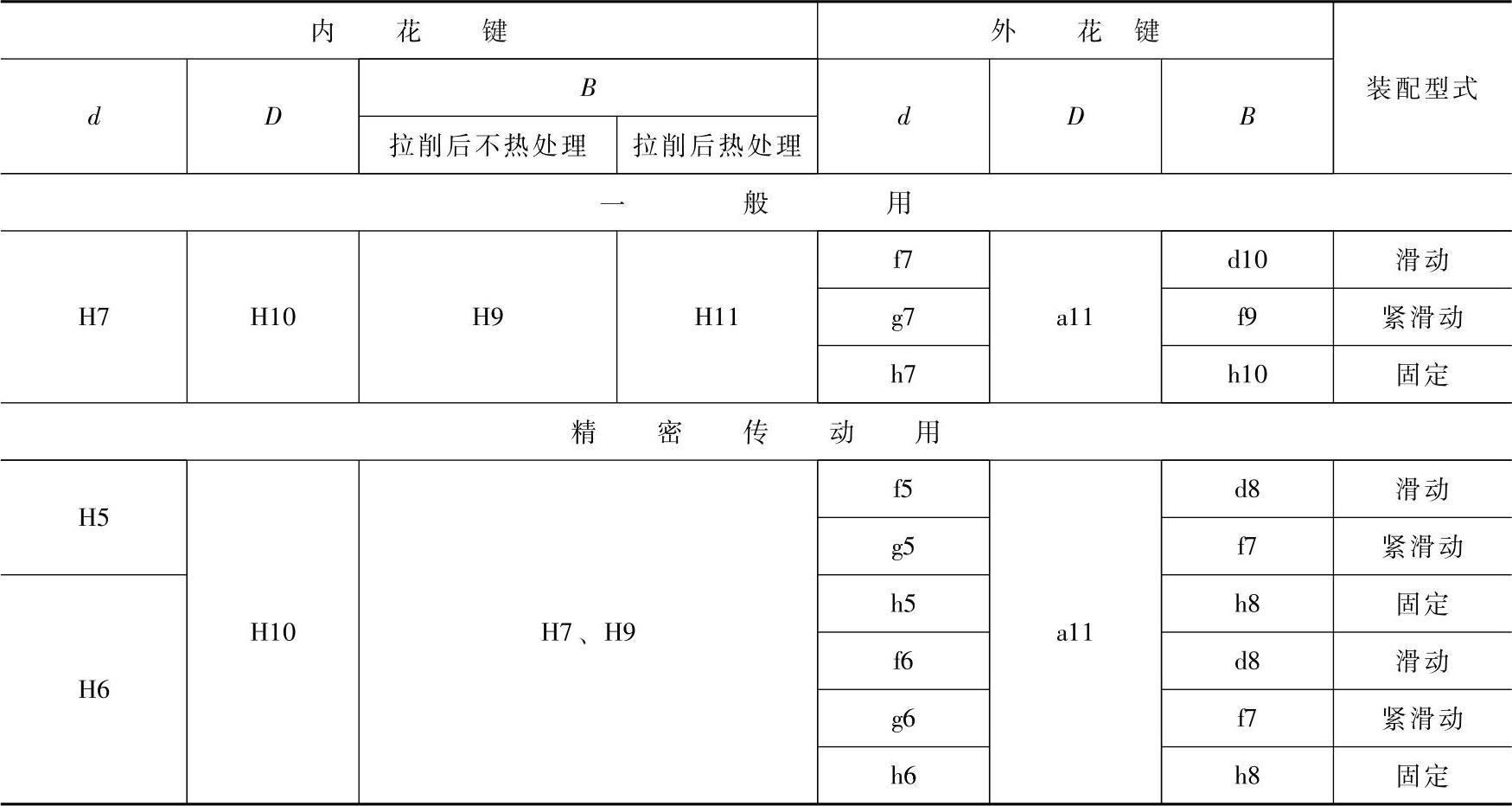

表6-16 矩形花键内、外花键的尺寸公差带(摘自GB/T 1144—2001)(www.daowen.com)


注:1.精密传动用的内花键,当需要控制键侧配合间隙时,槽宽可选H7,一般情况下可选H9。

2.d为H6和H7的内花键,允许与提高一级的外花键配合。

花键的检验采用综合检验法时,其位置度公差按表6-17的规定。花键位置度公差综合控制各齿之间的角向位置、各键齿对轴线的对称度误差及齿侧对轴线的平行度误差。

花键的检验采用单项检验法时,其键槽宽或键宽的对称度公差值见表6-18。键槽宽或键宽的等分度公差值等于其对称度公差值。

对较长花键,可按产品性能确定键侧对轴线的平行度公差。

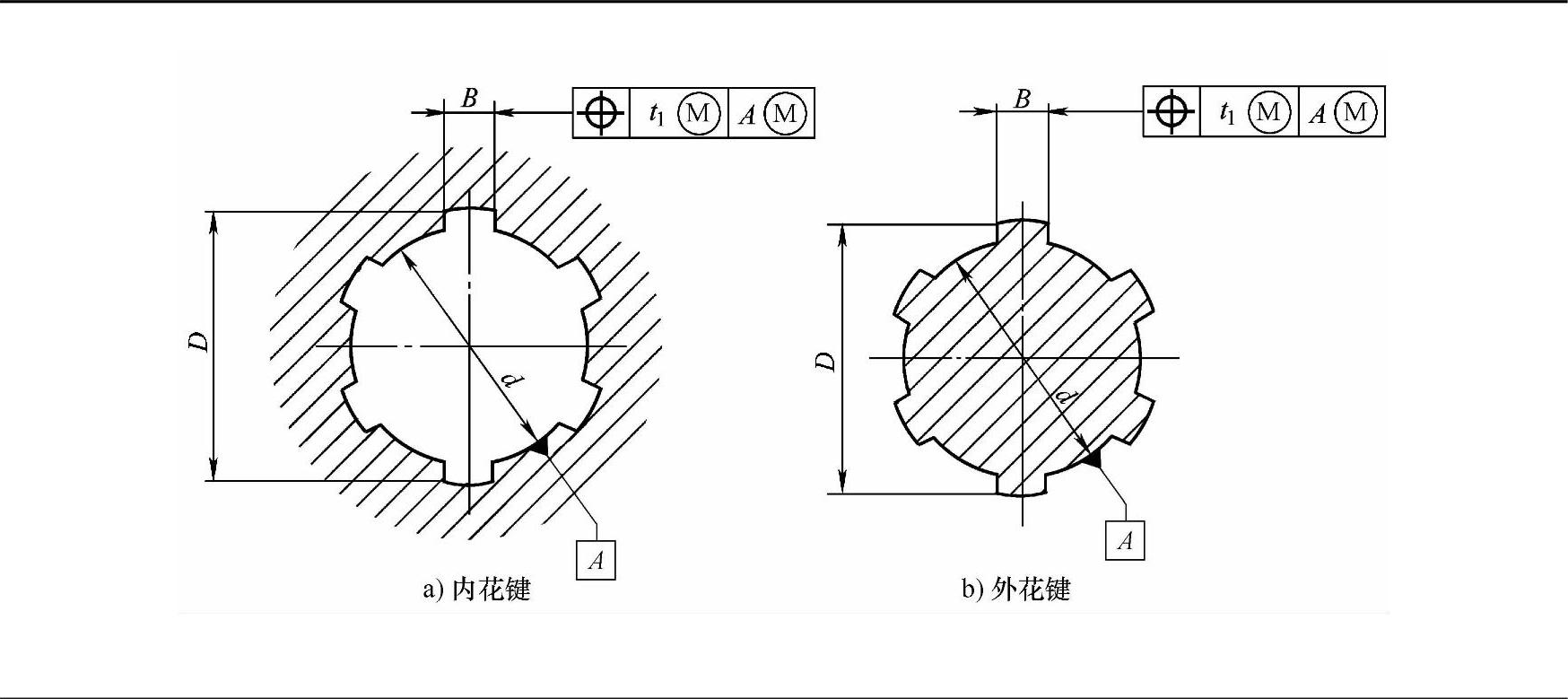

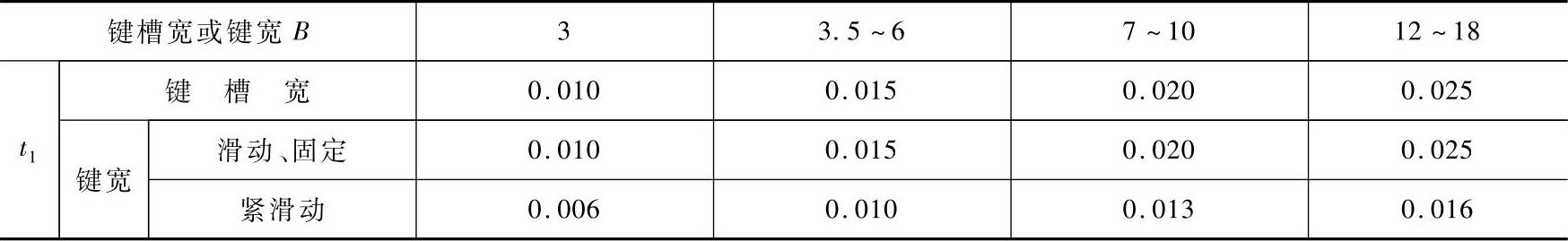

表6-17 矩形花键键槽宽或键宽的位置度公差(摘自GB/T 1144—2001) (单位:mm)


(续)

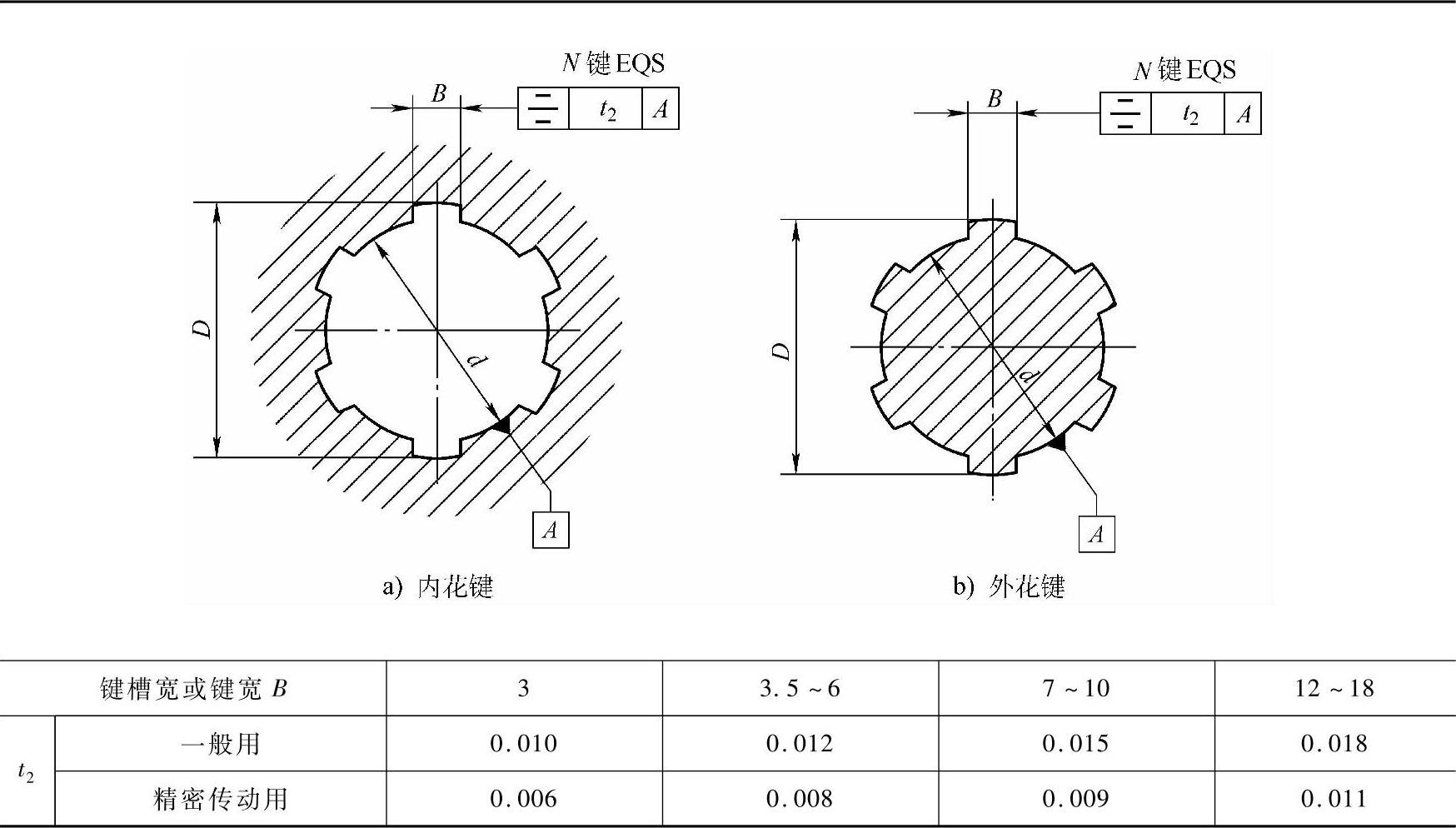

表6-18 矩形花键键槽宽或键宽的对称度公差(摘自GB/T 1144—2001) (单位:mm)


6.2.1.4 矩形花键的标记

矩形花键的检验参见GB/T 1144—2001的规定。

矩形花键的标记代号应按次序包括下列内容:键数N、小径d、大径D、键宽B、公称尺寸及配合公差带代号和标准号。

标记示例:

花键N=6;978-7-111-41024-9-Chapter06-33.jpg978-7-111-41024-9-Chapter06-34.jpg978-7-111-41024-9-Chapter06-35.jpg的标记为:

花键规格:N×d×D×B

6×23×26×6


内花键:6×23H7×26H10×6H11 GB/T 1144—2001

外花键:6×23f7×26a11×6d10 GB/T 1144—2001
