切向键公差和配合优化

时间:2023-06-18 理论教育 版权反馈
【摘要】:切向键由两个斜度为1:100的楔键组成,其承载能力大。用一个切向键只能传递单方向的转矩。普通型和强力型切向键及键槽的型式、尺寸与极限偏差见表6-12。

切向键公差和配合优化

切向键由两个斜度为1:100的楔键组成,其承载能力大。由于键槽对轴的削弱较大,一般用于直径大于100mm的轴上。用一个切向键只能传递单方向的转矩。当要求双向传递转矩时,必须用互成120°~135°角的两个键。普通型和强力型切向键及键槽的型式、尺寸与极限偏差见表6-12。

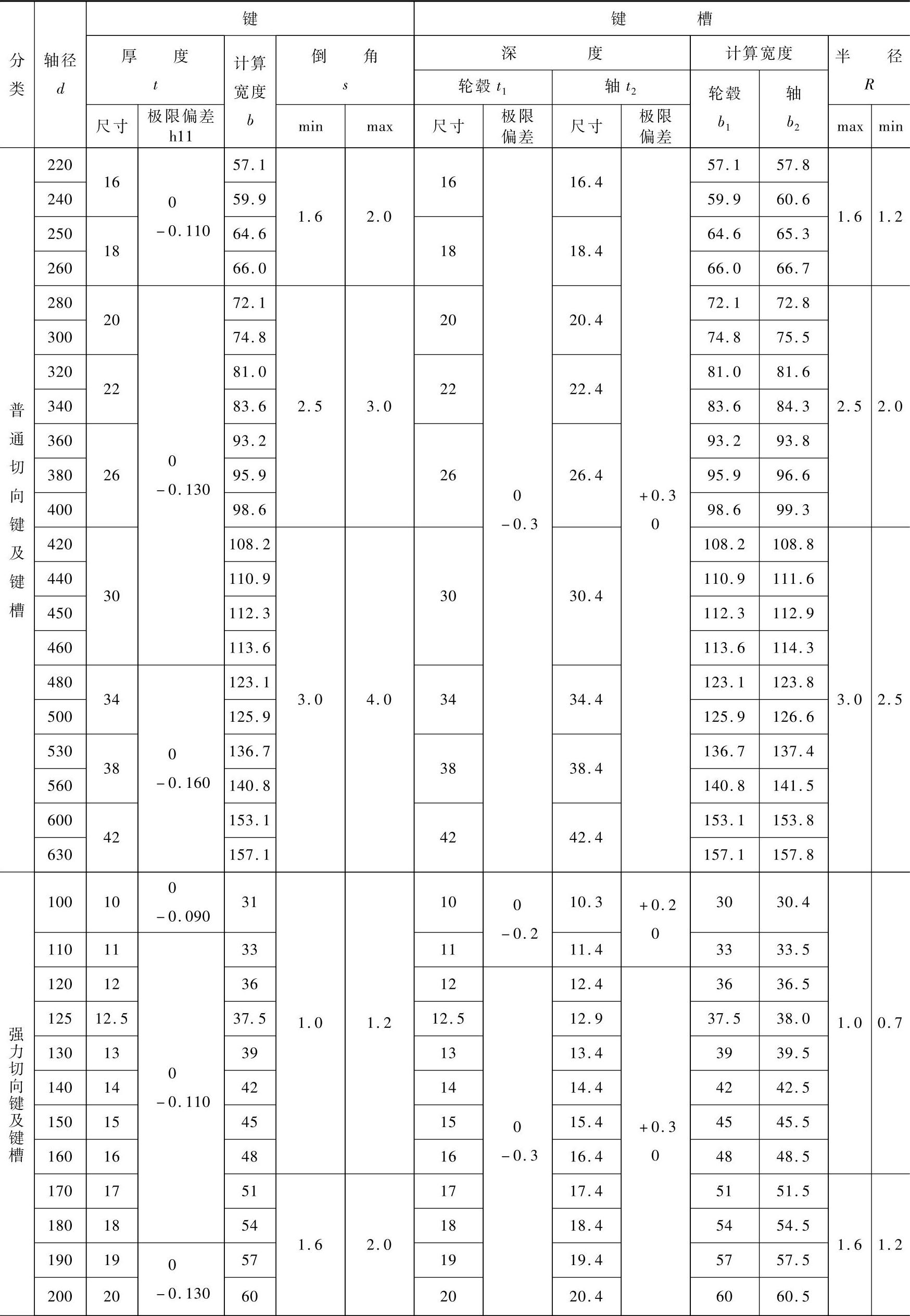

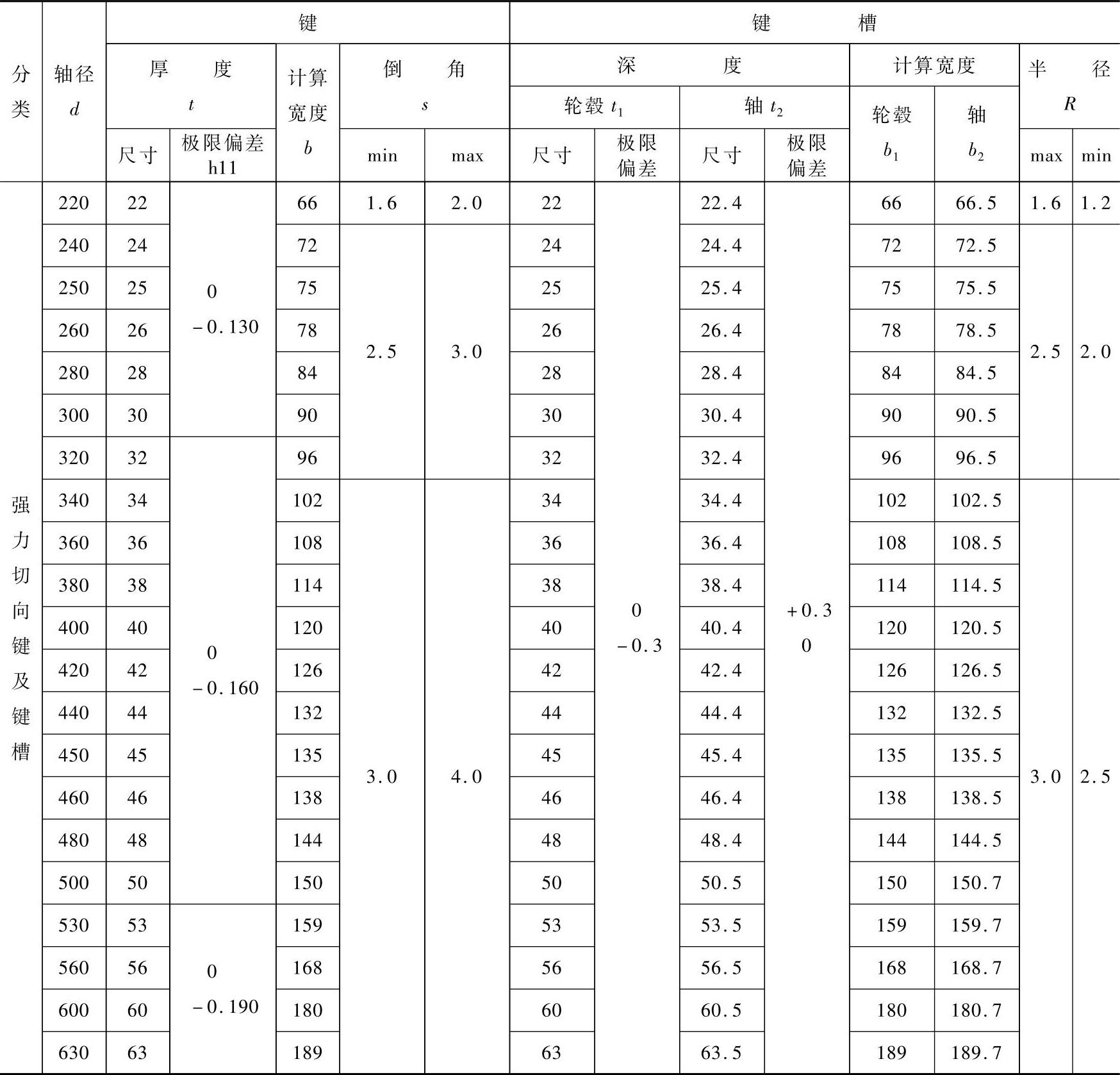

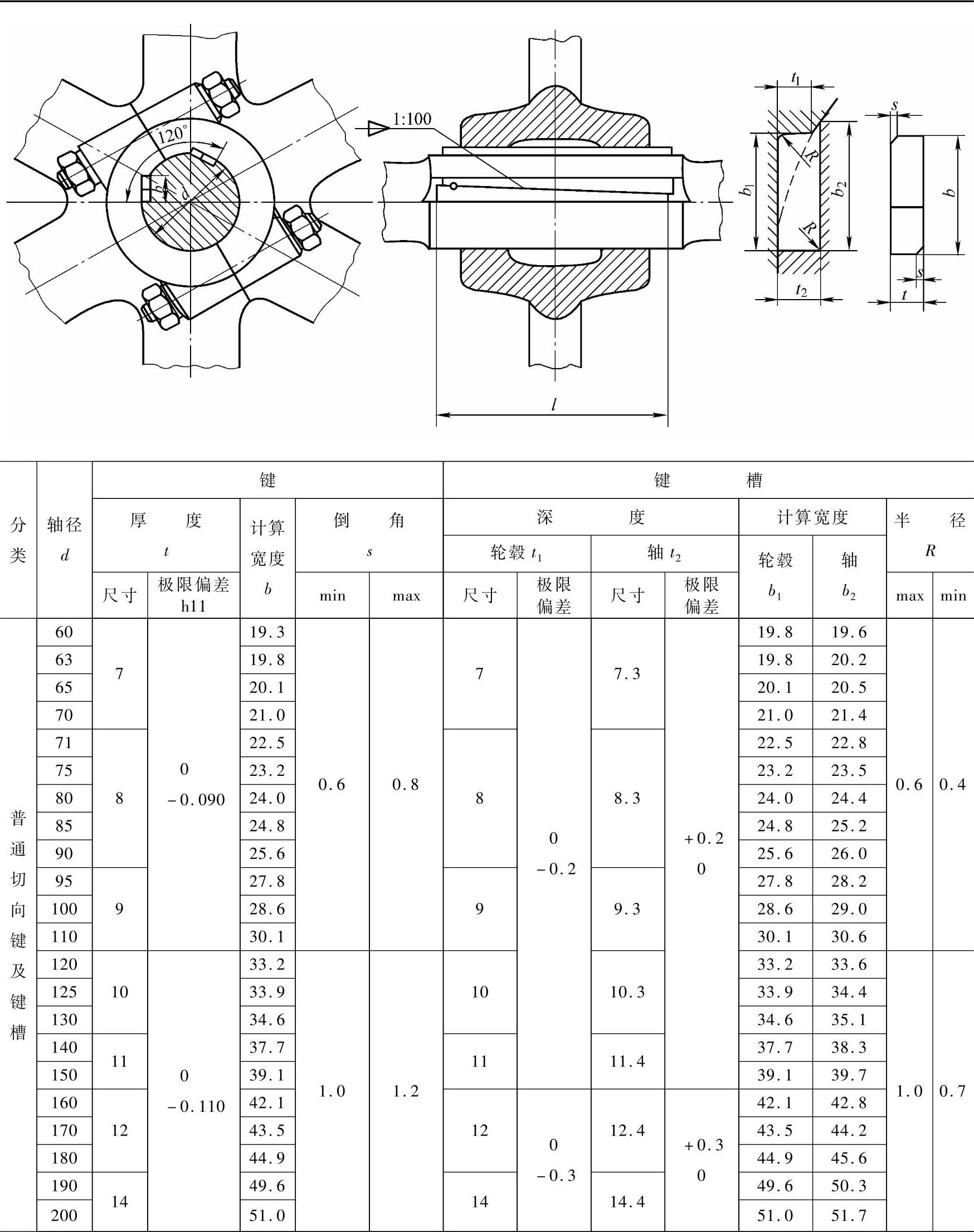

表6-12 切向键及键槽的型式、尺寸与极限偏差(摘自GB/T 1974—2003) (单位:mm)


(续)


(续)


注:1.一对切向键在装配之后的相互位置应用销或其他适当的方法固定。

2.长度L按实际结构确定,建议一般比轮毂厚度长10%~15%。

3.一对切向键在装配时,1:100的两斜面之间,以及键的两个工作面与轴槽和轮毂槽的工作面之间都必须紧密结合。

4.当出现交变冲击负荷时,轴径从100mm起,推荐选用强力切向键。

5.两副切向键如果120°安装有困难时,也可以180°安装。

6.对于普通切向键,当轴径d位于两相邻轴径值之间时,采用大轴径值的tt1t2,但bb1b2应按下列公式计算:978-7-111-41024-9-Chapter06-23.jpg(www.daowen.com)

7.对于普通切向键,当轴径d超过630mm时,推荐:t=t1=0.07db=b1=0.25d

8.对于强力切向键,当轴径d位于两相邻轴径值之间时,键与键槽尺寸按下列公式计算:

t=t1=0.1db=b1=0.3d

t2=t+0.3mm(当t≤10mm) t2=t+0.4mm(当10mm<t≤45mm)

t2=t+0.5mm(当t>45mm) 978-7-111-41024-9-Chapter06-24.jpg

9.对于强力切向键,当轴径d超过630mm时,推荐:t=t1=0.1db=b1=0.3d

10.标记示例:

计算宽度b=24mm、厚度t=8mm、长度l=100mm的普通型切向键的标记为:

GB/T1974 切向键 24×8×100

计算宽度b=60mm、厚度t=20mm、长度l=250mm的强力型切向键的标记为:

GB/T 1974 强力切向键 60×20×250
