楔键分为普通型楔键、薄型楔键和钩头型楔键三种。楔键的上、下两面为工作面，适用于对中要求不高，既要求传递转矩又有轴向力的场合。普通型楔键的型式、尺寸及极限偏差见表6-9，其键槽的剖面尺寸及极限偏差见表6-11。钩头型楔键的型式尺寸及极限偏差见表6-10；钩头型楔键的键槽剖面尺寸及极限偏差见表6-11。薄型楔键尺寸及公差本节没有介绍，可参见GB/T 16922—1997。

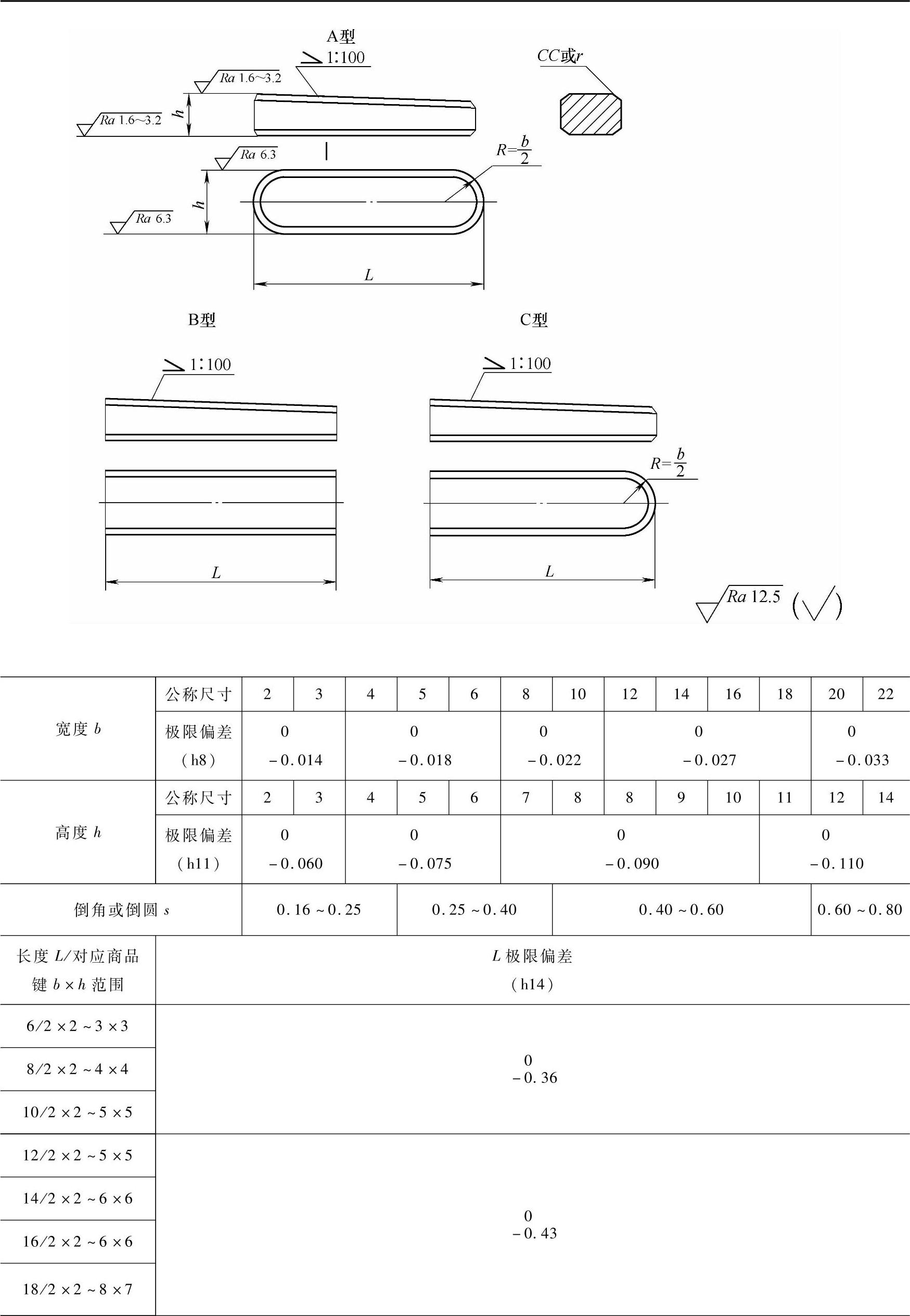

表6-9 普通型楔键的型式、尺寸及极限偏差（摘自GB/T 1564—2003） （单位：mm）

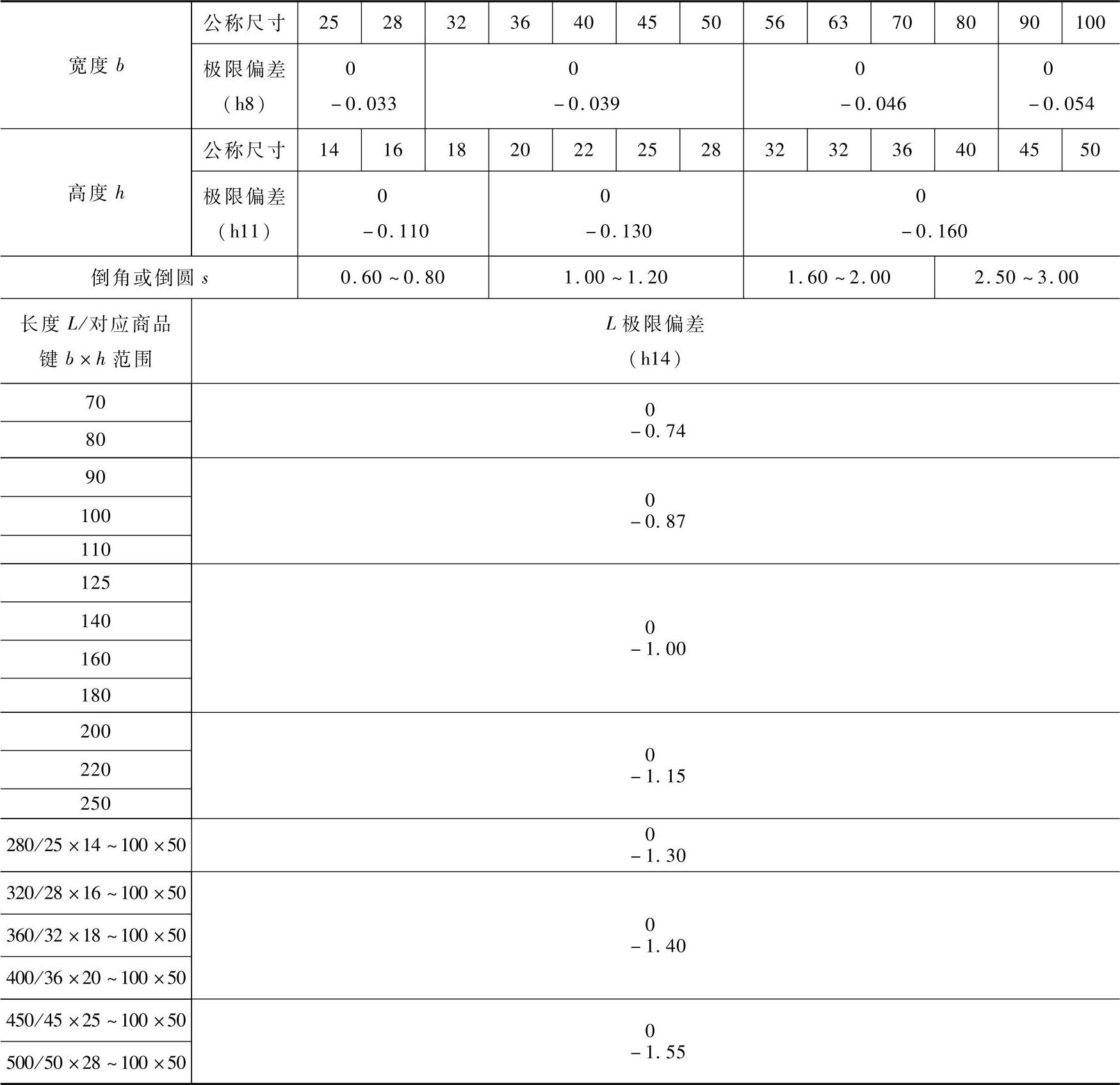

（续）

（续）

注：标记示例：宽度b为16mm、高度h为10mm、长度L为100mm，普通A型、B型楔键标记分别为：

GB/T 1564 键 16×100，GB/T 1564 键 B16×100

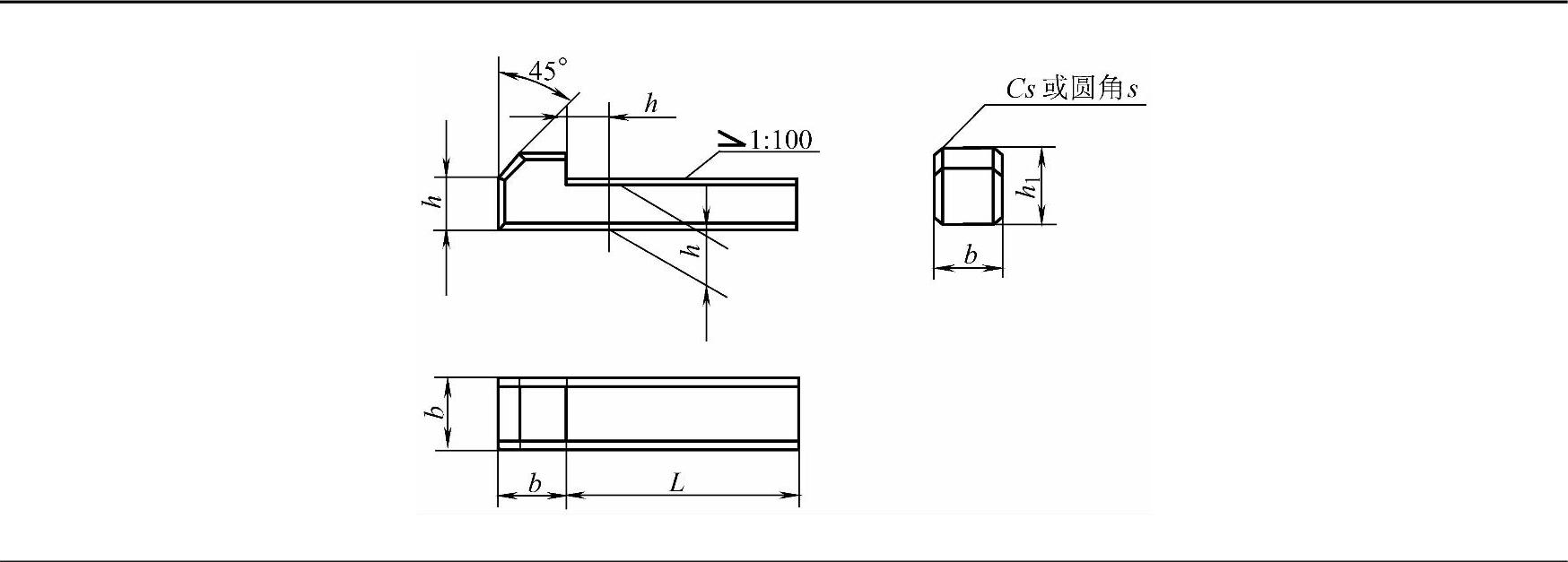

表6-10 钩头型楔键的型式、尺寸及极限偏差（摘自GB/T 1565—2003） （单位：mm）

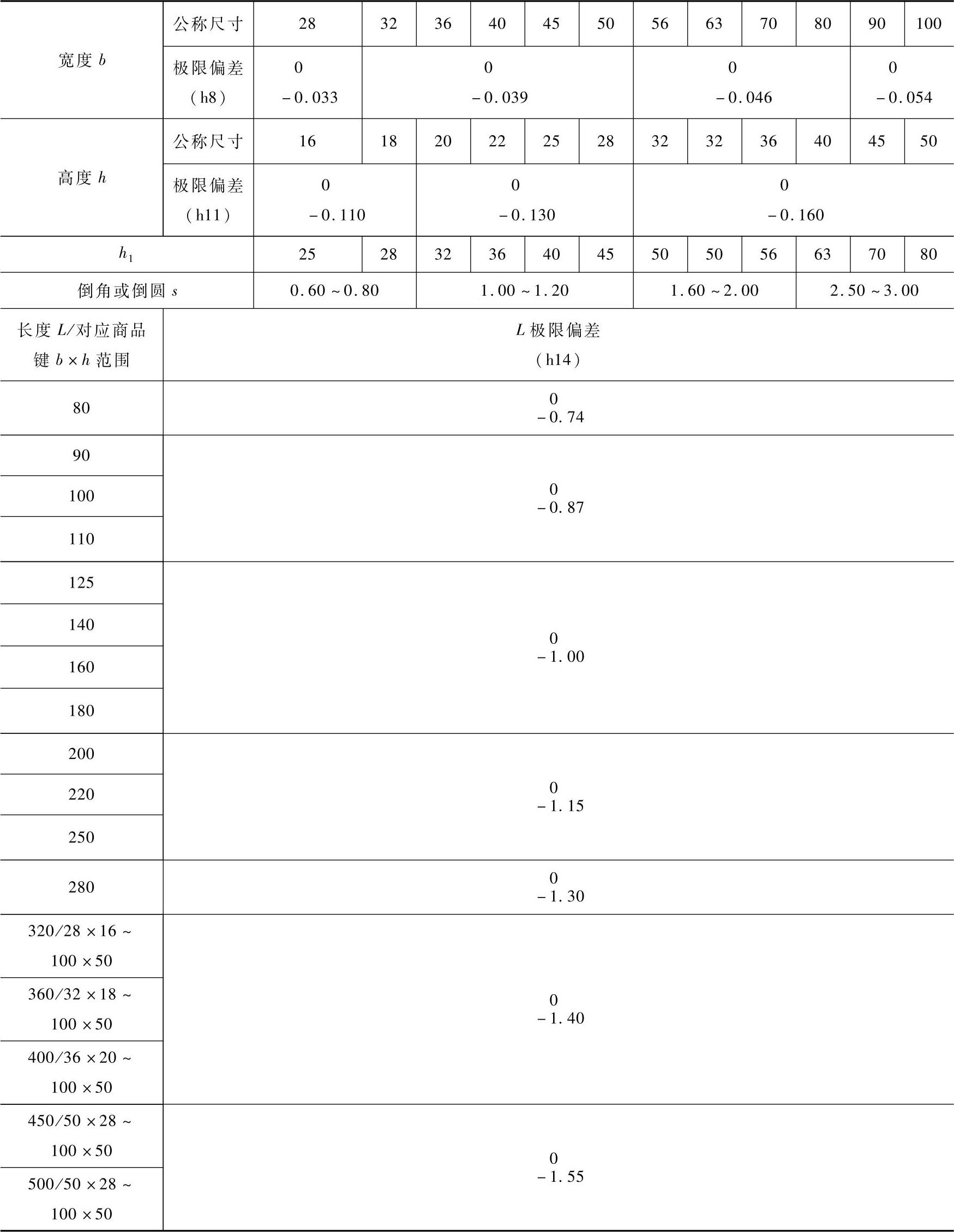

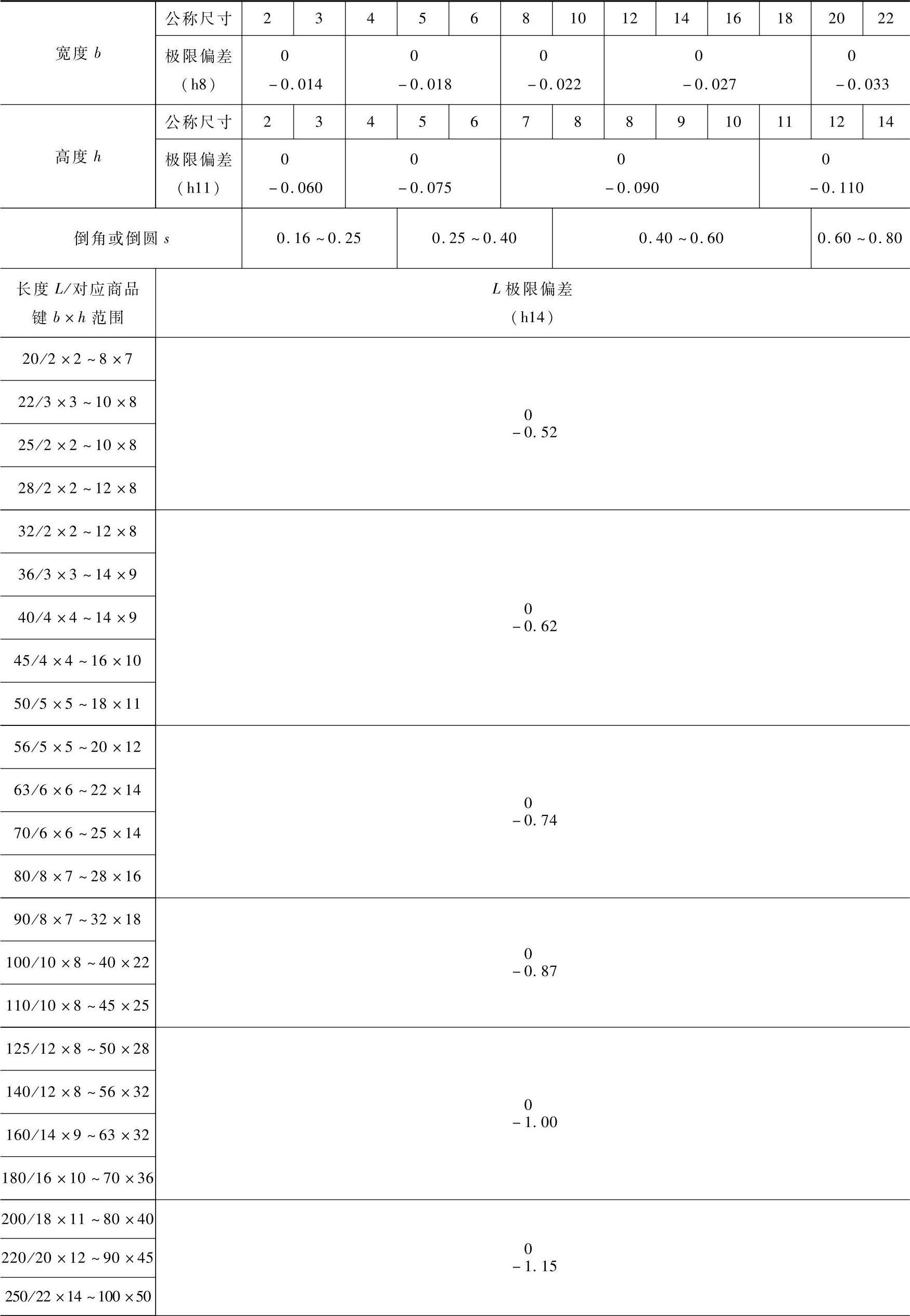

（续）(www.daowen.com)

（续）

注：1.极限偏差h8、h11只适用于键的剖面尺寸。

2.当键长大于500mm时，其长度应按GB/T 321—2005《优先数和优先数系》的R20系列选取。为减小由于缺乏直线度而弓起的问题，键长应小于10倍键宽。

3.标记示例：宽度b为16mm、高度h为10mm、长度L为100mm钩头型楔键，标记为：

GB/T 1565 键 16×100

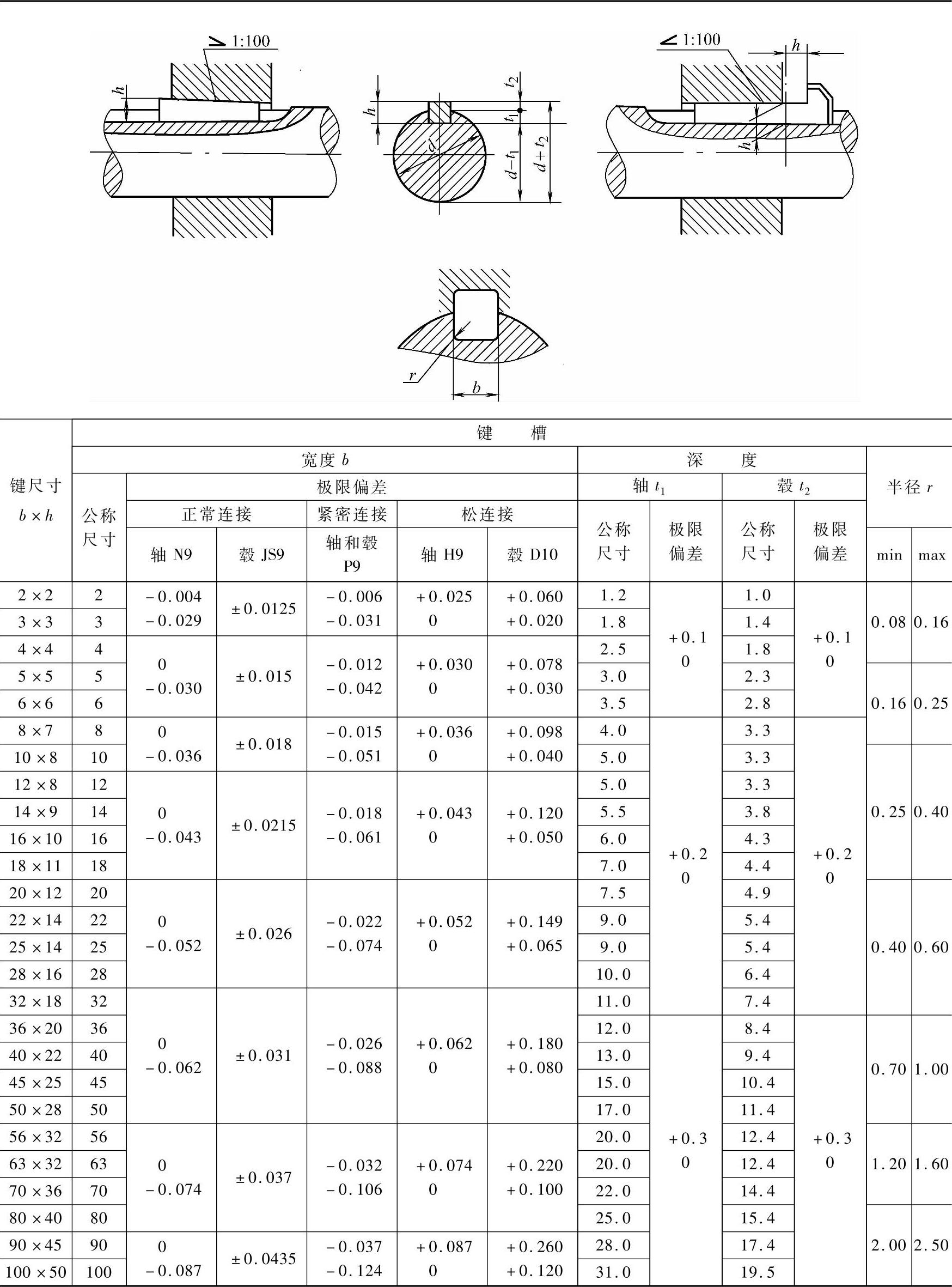

表6-11 普通型和钩头型楔键键槽剖面尺寸及极限偏差（摘自GB/T 1563—2003） （单位：mm）

注：1.（d+t₁）及t₂表示大端轮毂槽深度。

2.安装时，键的斜面与轮毂槽的斜面必须紧密贴合。
