平键公差及其配合优化探讨

时间:2023-06-18 理论教育 版权反馈
【摘要】:平键通过键的侧面和键槽侧面传递转矩,两侧面间的尺寸是平键连接的重要尺寸,其配合精度较高。表6-1 普通型平键的型式、尺寸及极限偏差 (续)注:1.普通型平键的技术条件应符合GB/T 1568—2008《键技术条件》的规定。

平键公差及其配合优化探讨

平键的型式分为普通型平键、薄型平键和导向型平键三种。平键通过键的侧面和键槽侧面传递转矩,两侧面间的尺寸是平键连接的重要尺寸,其配合精度较高。平键的对中性良好,导向平键适用于轴上零件可沿轴向移动的场合;薄型平键适用于空心轴、薄壁结构和传递转矩小,主要传递运动的场合或其他特殊用途的场合。

普通型平键和导向型平键的型式和尺寸见表6-1和表6-2,其相应键及键槽的剖面尺寸及公差见表6-3。薄型平键的型式和尺寸及极限偏差见表6-4,其键槽的剖面尺寸及极限偏差见表6-5。

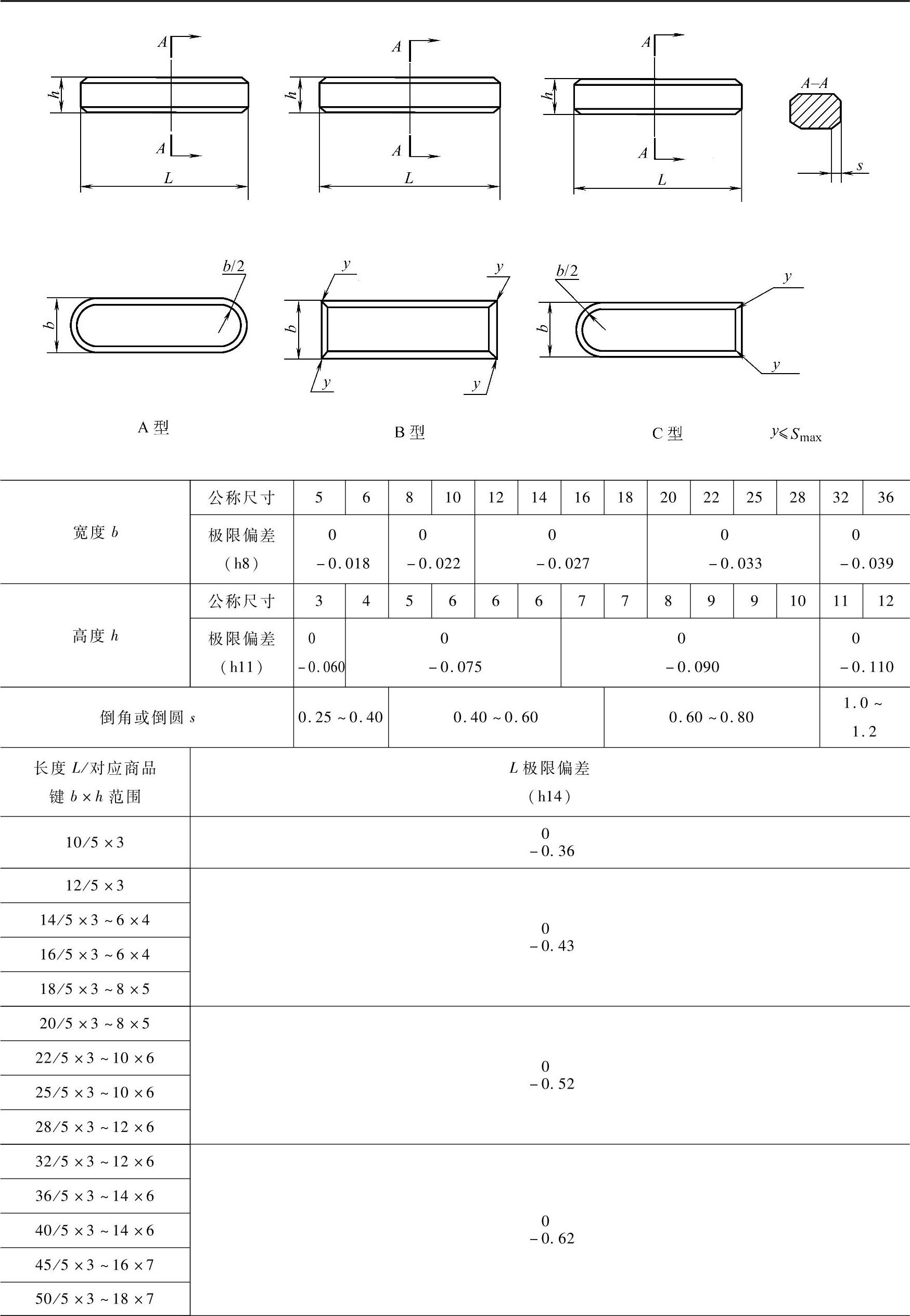

表6-1 普通型平键的型式、尺寸及极限偏差(摘自GB/T 1096—2003) (单位:mm)

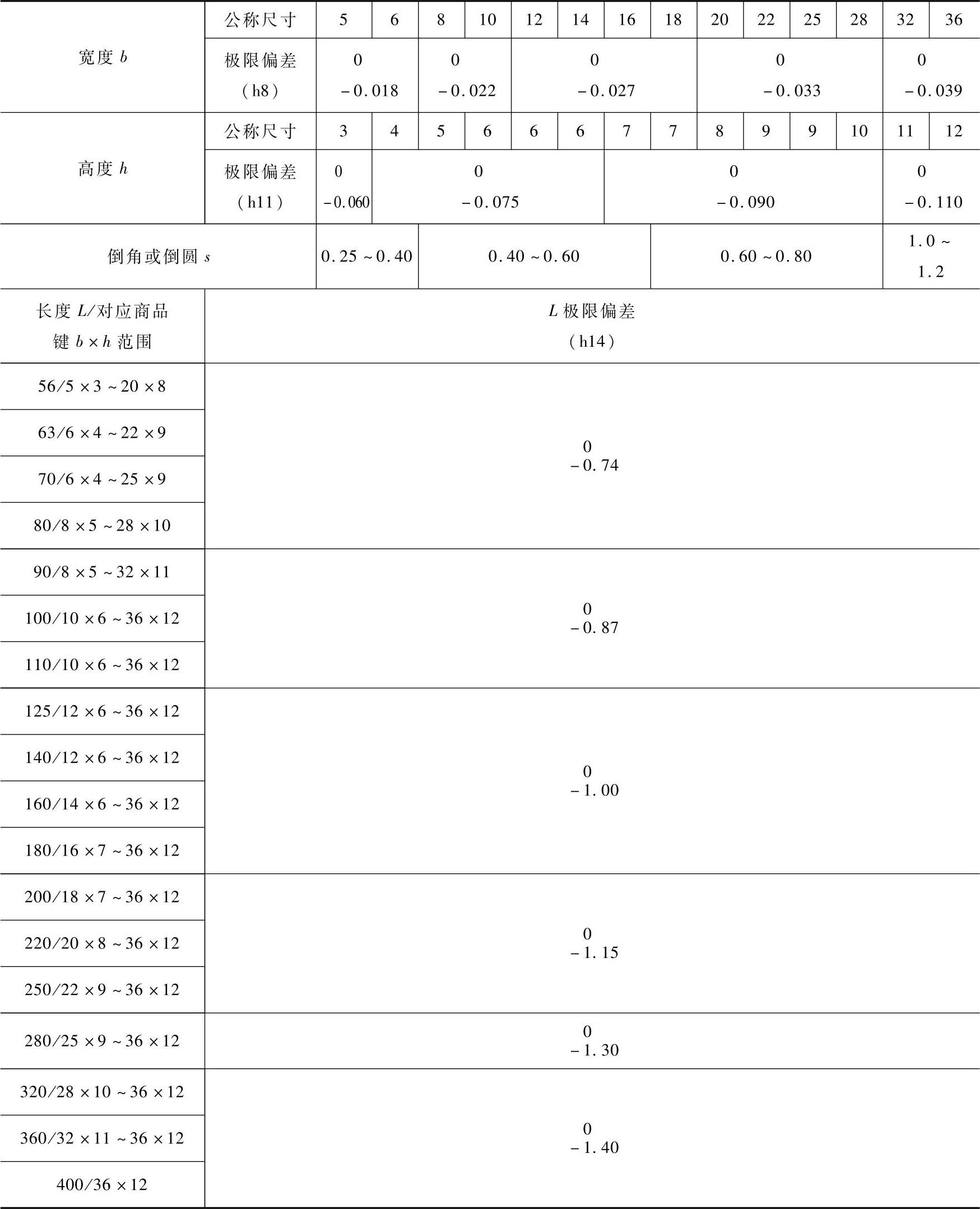

(续)


注:1.普通型平键的技术条件应符合GB/T 1568—2008《键技术条件》的规定。

2.键槽的尺寸应符合GB/T 1095—2003《平键键槽的剖面尺寸》的规定(见表6-3)。

3.当键长大于500mm时,其长度应按GB/T 321—2005《优先数和优先数系》的R20系列选取。为减小由于缺乏直线度而弓起的问题,键长应小于10倍键宽。

4.标记示例:宽度b=16mm、高度h=10mm、长度L=100mm,普通A型平键,B型平键,标记分别为:GB/T 1096键16×10×100,GB/T 1096键B16×10×100。

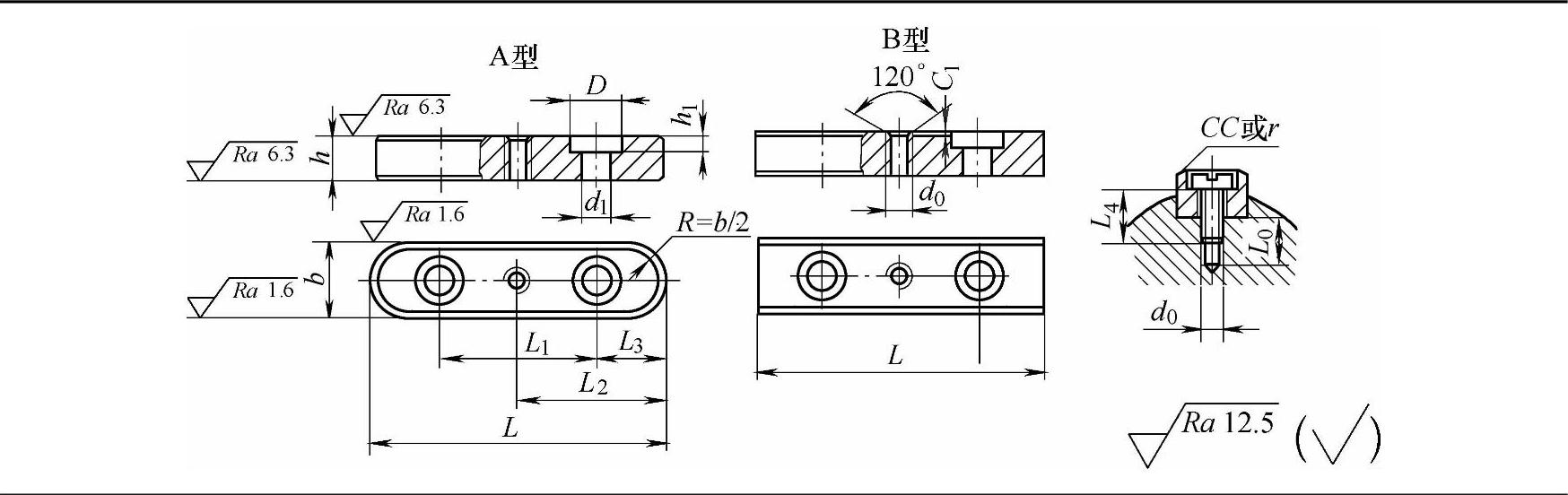

表6-2 导向型平键型式、尺寸及极限偏差(摘自GB/T 1097—2003) (单位:mm)

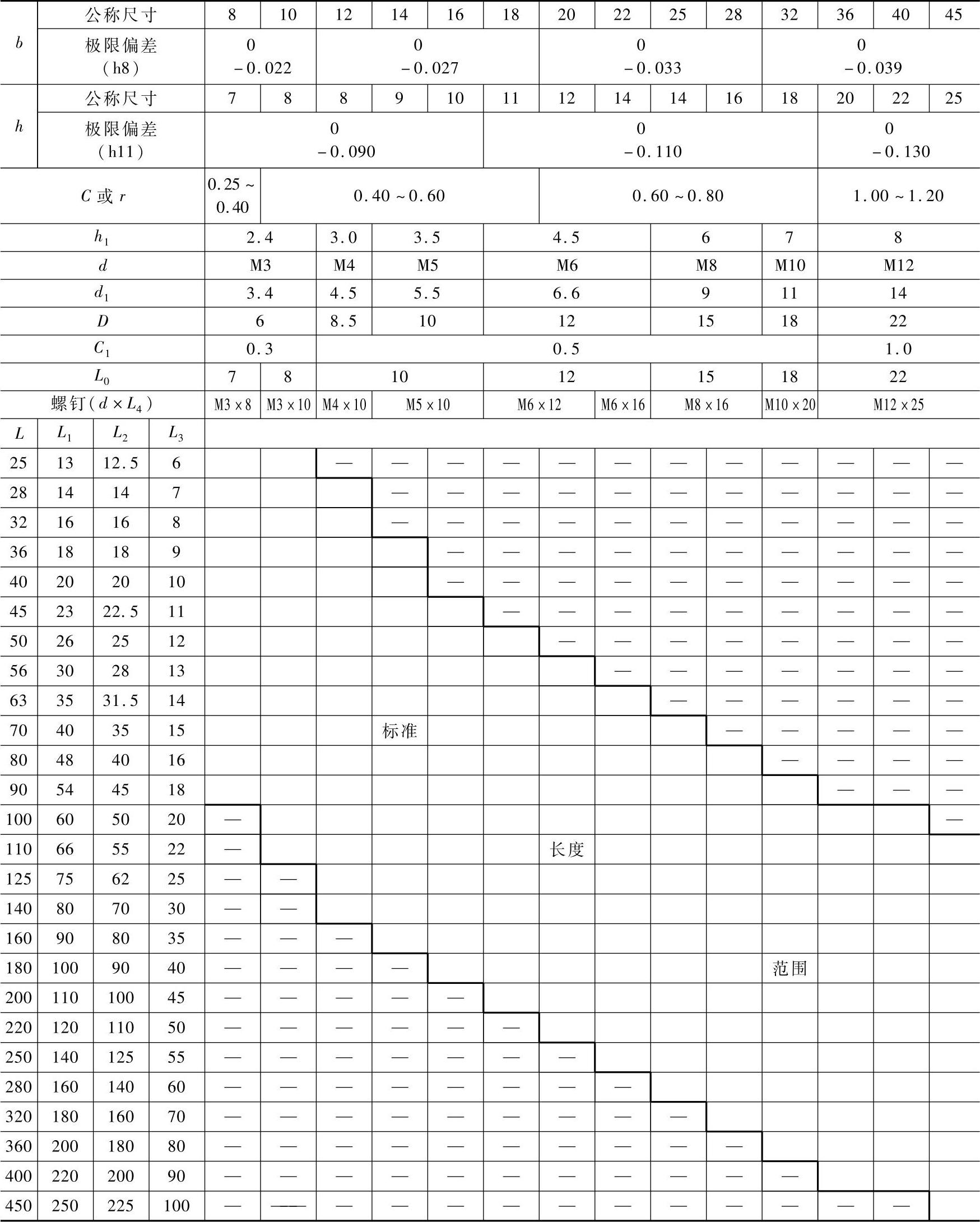

(续)


注:1.导向型平键的技术条件按GB/T 1568—2008《键技术条件》的规定。

2.键槽尺寸按GB/T 1095—2003《平键键槽的剖面尺寸》规定(见表6-3)。

3.当键长大于450mm时,其长度按GB/T 321—2005《优先数和优先数系》的R20系列选取,巨键长应小于10倍键宽。

4.标记示例:宽度b为16mm,高度h为10mm,长度L为100mm,导向B型和导向A型平键,标记为:GB/T 1097键B16×100,GB/T 1097键16×100

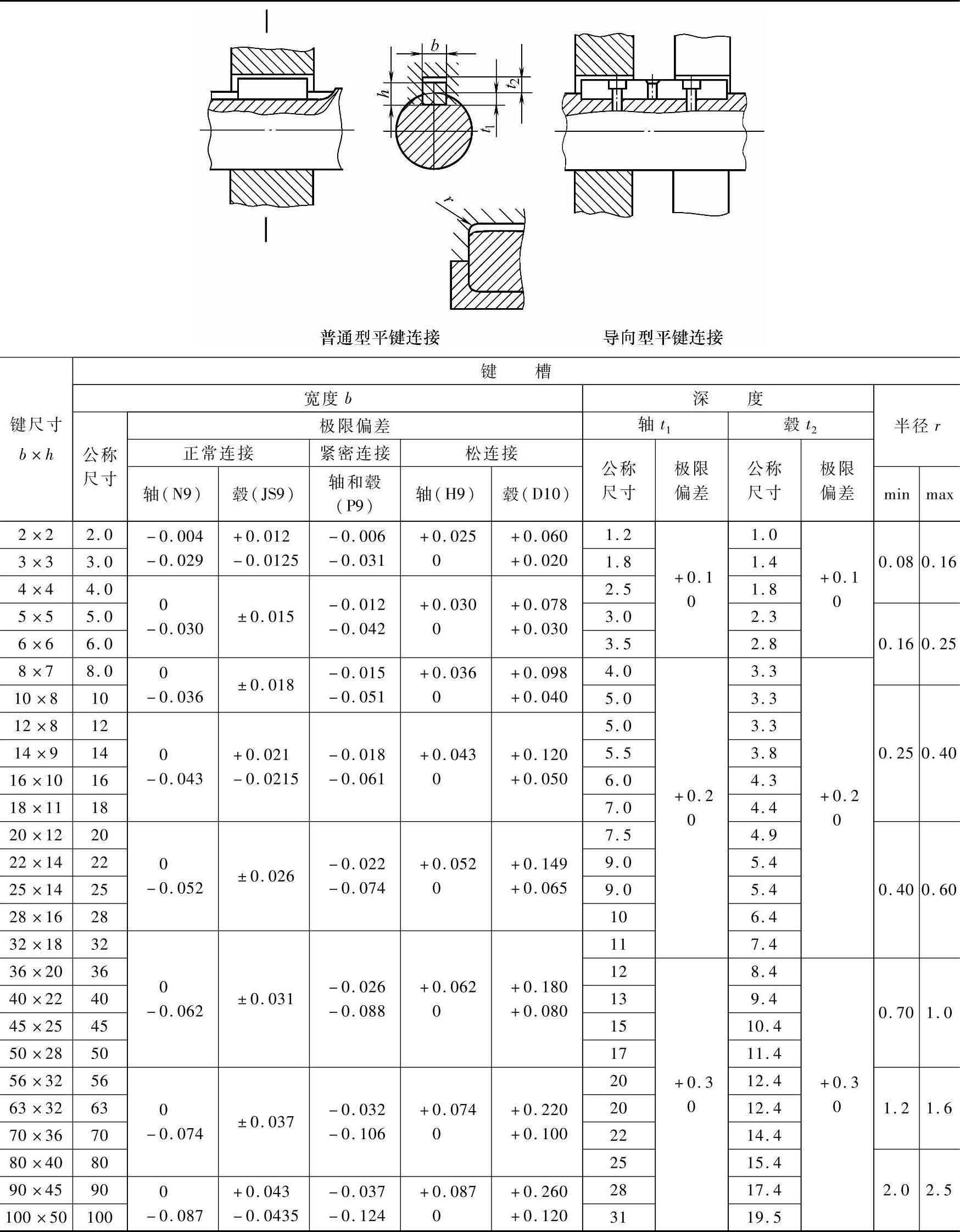

表6-3 普通型平键和导向型平键的键槽剖面尺寸及极限偏差(摘自GB/T 1095—2003) (单位:mm)


注:1.导向型平键的轴槽与轮毂槽用松连接的公差。(www.daowen.com)

2.平键轴槽的长度公差用H14。

3.轴槽及轮毂槽的宽度b对轴及轮毂轴线的对称度,一般可按GB/T 1184—1996几何公差中公差值的对称度公差7~9级选取。

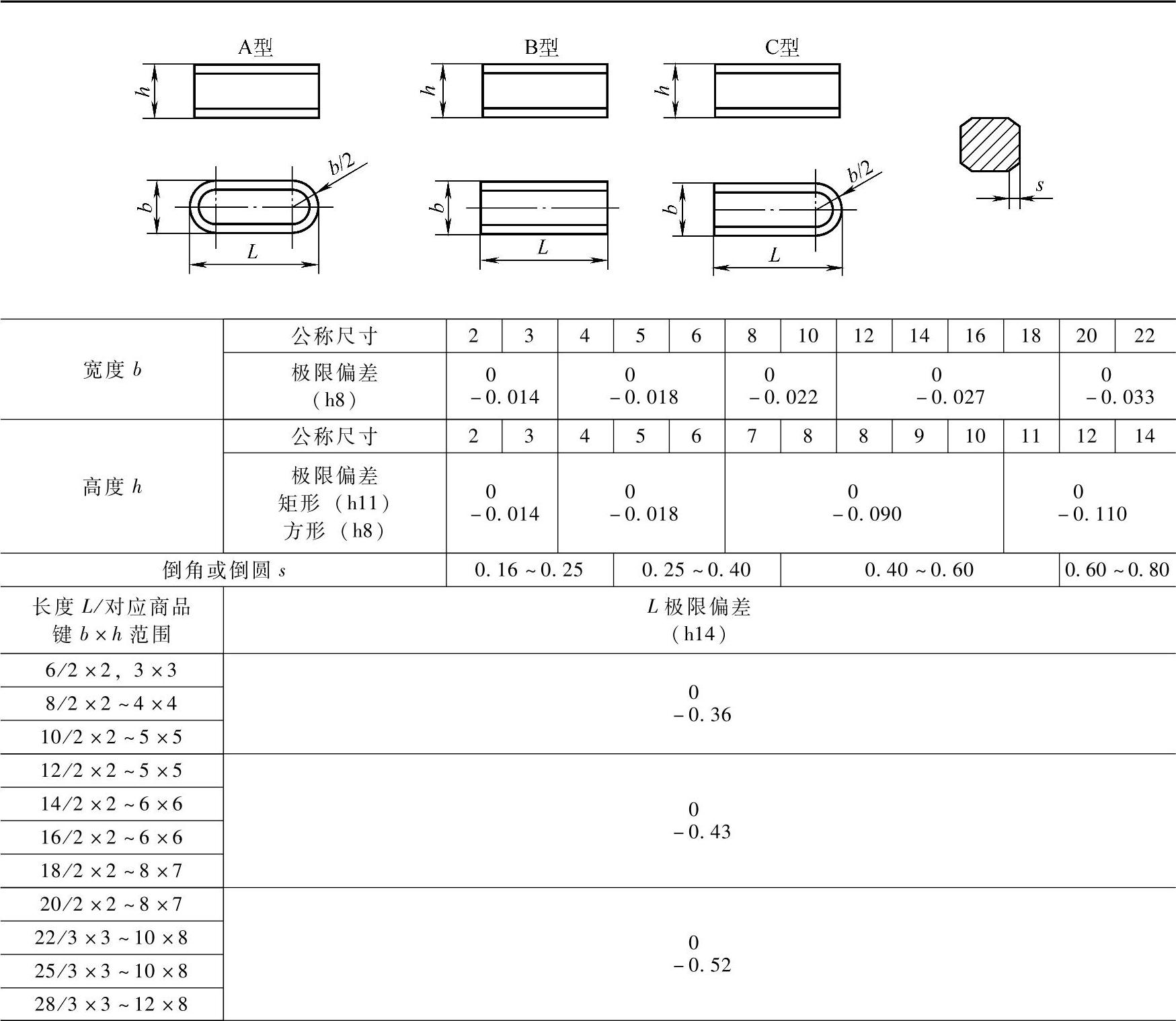

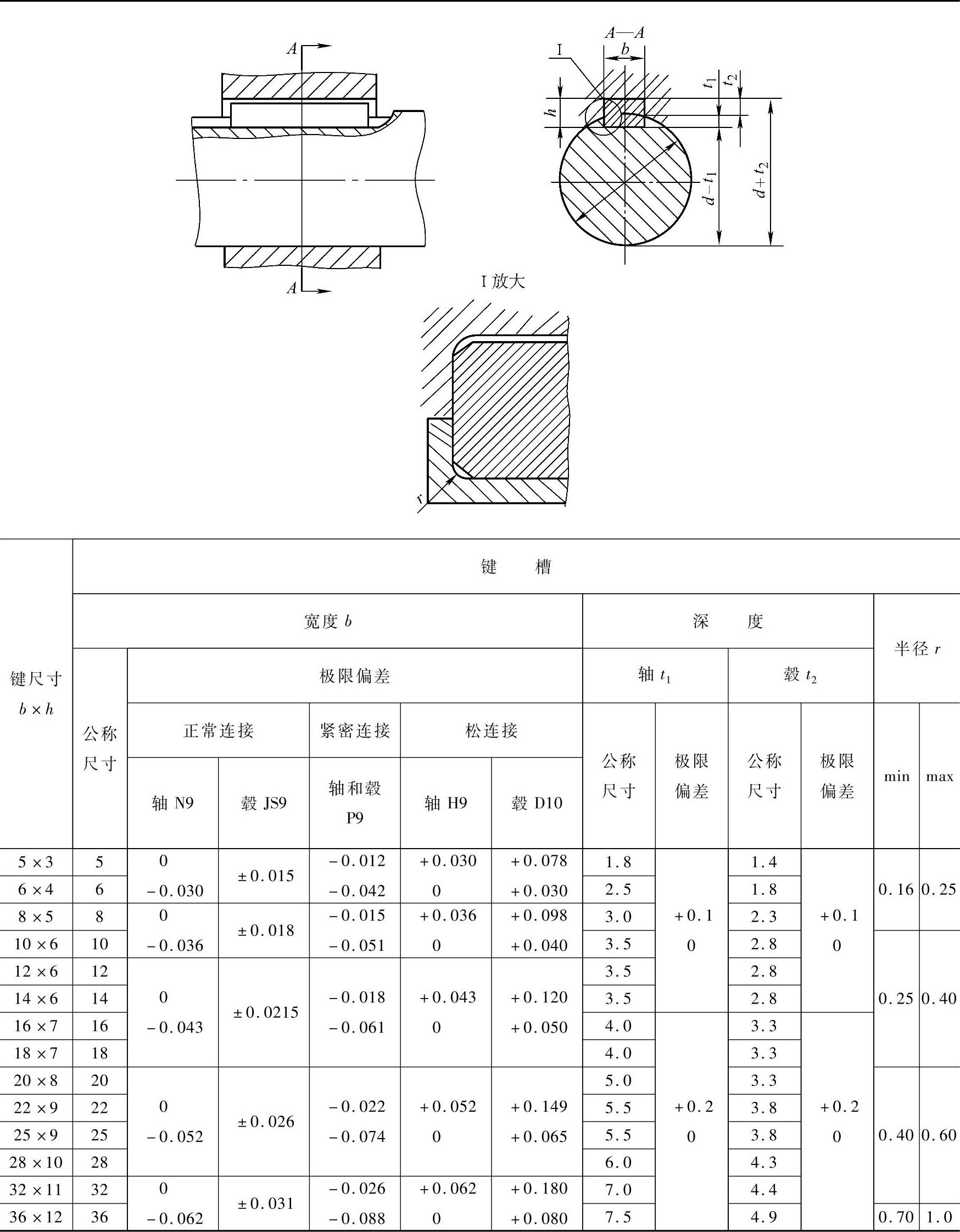

表6-4 薄型平键型式、尺寸及极限偏差(摘自GB/T 1567—2003) (单位:mm)


(续)


注:标记示例:

宽度b=16mm、高度h=7mm、长度L=100mm薄A型平键的标记为:

GB/T 1567 键16×7×100

宽度b=16mm、高度h=7mm、长度L=100mm薄B型平键的标记为:

GB/T 1567 键B16×7×100

宽度b=16mm、高度h=7mm、长度L=100mm薄C型平键的标记为:

GB/T 1567 键C16×7×100

表6-5 薄型平键键槽剖面尺寸及极限偏差(摘自GB/T 1566—2003) (单位:mm)


注:1.薄型平键的尺寸应符合GB/T 1567的规定。

2.薄型平键的轴槽长度公差用H14。

3.轴槽及轮毂槽的宽度b对轴及轮毂轴线的对称度,一般可按GB/T 1184—1996中的对称度公差7~9级选取。

4.轴槽、轮毂槽的键槽宽度b两侧面的表面粗糙度参数按GB/T 1031—2009,选Ra值为1.6~3.2μm。

5.轴槽底面、轮毂槽底面的表面粗糙度参数按GB/T 1031—2009,选Ra值为6.3μm。
