GB/T 12716—2011《60°密封管螺纹》规定了圆柱内螺纹、圆锥内螺纹和圆锥外螺纹的牙型、基本尺寸、公差及标记。组成圆锥内螺纹和圆锥外螺纹、圆柱内螺纹和圆锥外螺纹两种配合的螺纹副,这两种形式的螺纹副其结构本身均具有密封性。宜于在管子管接头、旋塞、阀门及其他管路附件中应用。在螺纹副中使用适宜的密封介质,则可进一步的确保螺纹副连接的密封可靠性

1.60°密封管螺纹术语、代号及牙型

GB/T 12716—2011的术语定义符合GB/T 14791—1993《螺纹术语》的规定,参照平面和容纳长度两个术语定义与GB/T 7306.1~2—200055°管螺纹中的参照平面和容纳长度两术语的规定相同。

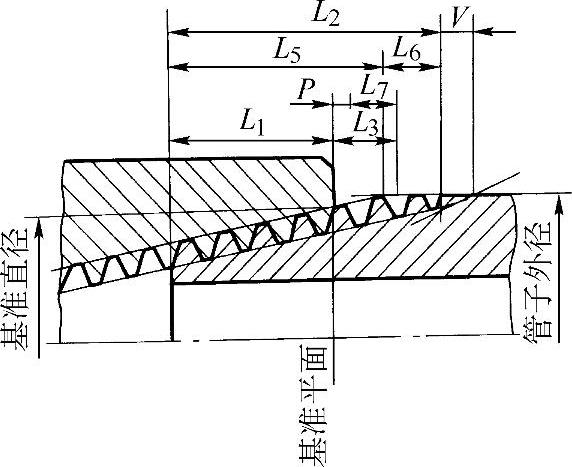

60°密封管螺纹尺寸名称及代号见表5-18;60°圆锥管螺纹有关轴向尺寸分布见图5-10。


图5-10 60°圆锥管螺纹轴向尺寸分布

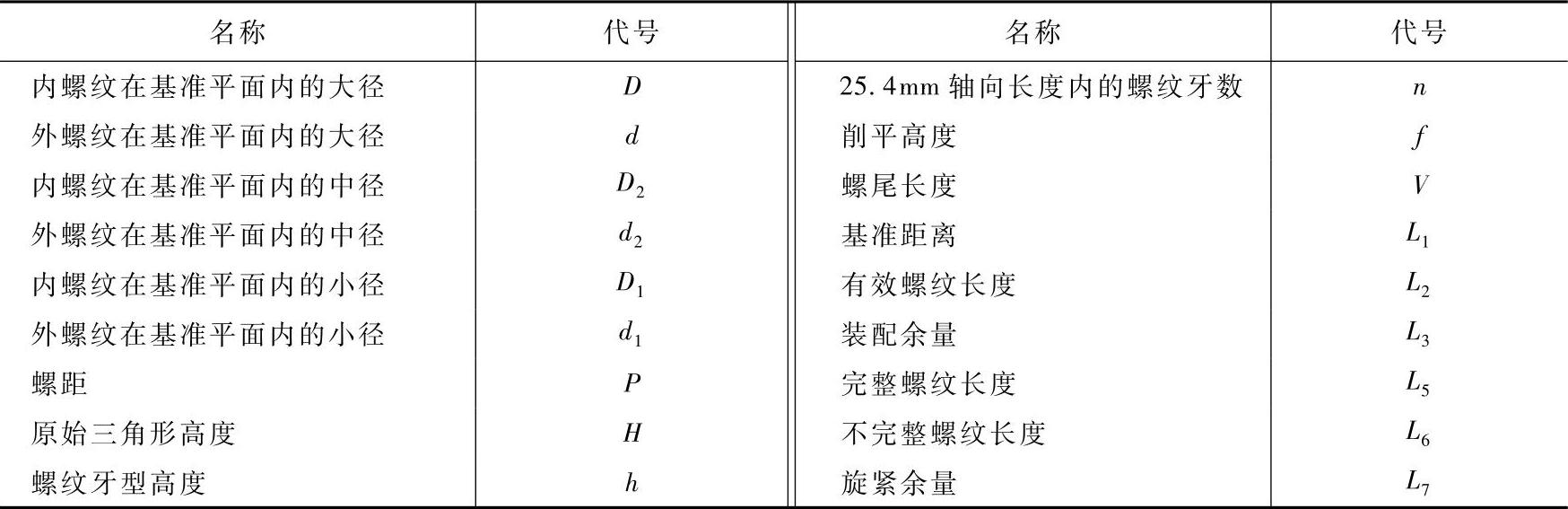

表5-18 60°密封管螺纹尺寸名称及代号

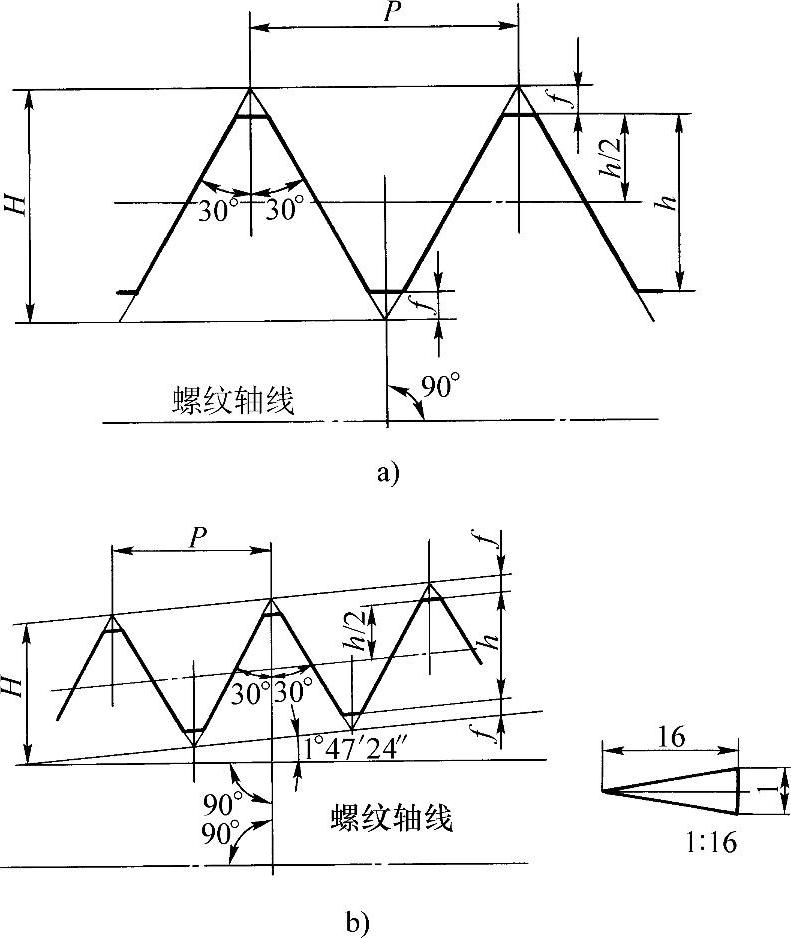

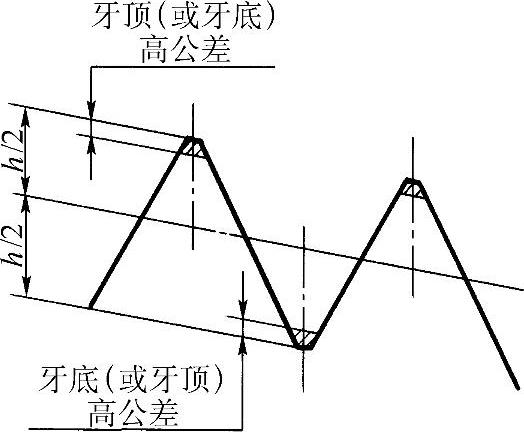

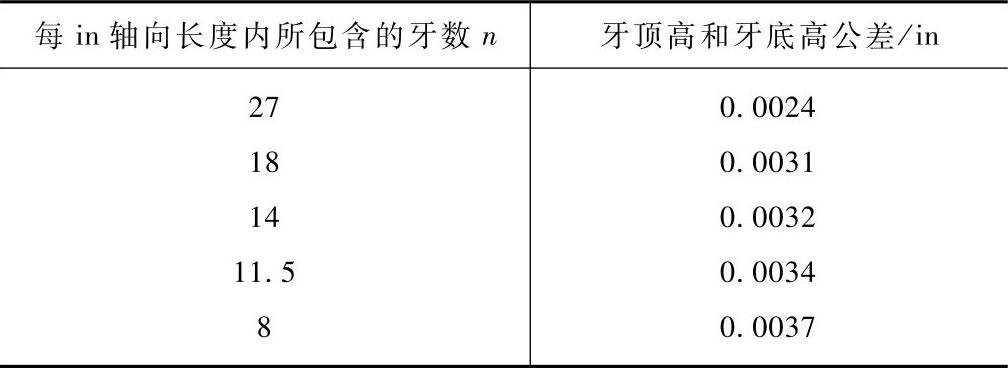

60°密封管螺纹的圆锥内、外螺纹和圆柱内螺纹的牙型如图5-11所示。牙顶高和牙底高公差带位置的分布如图5-12所示。牙顶高和牙底高的公差数值见表5-19。


图5-11 60°密封管螺纹牙型

a)圆柱螺纹的牙型 b)圆锥螺纹的牙型

P=25.4/nh=0.800000PH=0.866025Pf=0.033P


图5-12 牙顶高和牙底高公差带位置

表5-19 牙顶高和牙底高公差值(摘自GB/T 12716—2011)


2.60°密封圆锥管螺纹基本尺寸和公差

圆锥外螺纹基准平面的理论位置位于垂直于螺纹轴线,且与小端面(参照平面)相距一个基准距离的平面内;内螺纹基准平面的理论位置位于垂直于螺纹轴线的端面(参照平面)内,如图5-10所示。

圆锥螺纹大径、中径及小径的基本尺寸在基面上,圆锥管螺纹的基本尺寸数值见表5-20。

圆锥管螺纹基准平面轴向位置的极限偏差是圆锥螺纹公差的一项综合性公差,其极限偏差值为±1P。

在同一轴向平面内,螺纹的大径和小径尺寸应随中径的尺寸变化而变化,以便使螺纹牙顶高和牙底高的误差在表5-19规定的公差之内。

圆锥管螺纹锥度、导程和牙侧角单项要素的误差一般均由加工工艺保证,其极限偏差见表5-21。对于密封性能有较大影响的某单项要素,设计时可单独规定误差检验方面的技术要求,以确保管螺纹密封的可靠性。

3.60°密封圆往内螺纹的基本尺寸及公差

圆柱内螺纹基准平面的理论位置位于垂直于螺纹轴线的端面(参照平面)内。

圆柱内螺纹大径、中径和小径的基本尺寸分别等于圆锥螺纹在基准平面内的大径、中径和小径的基本尺寸,其数值参见表5-20。

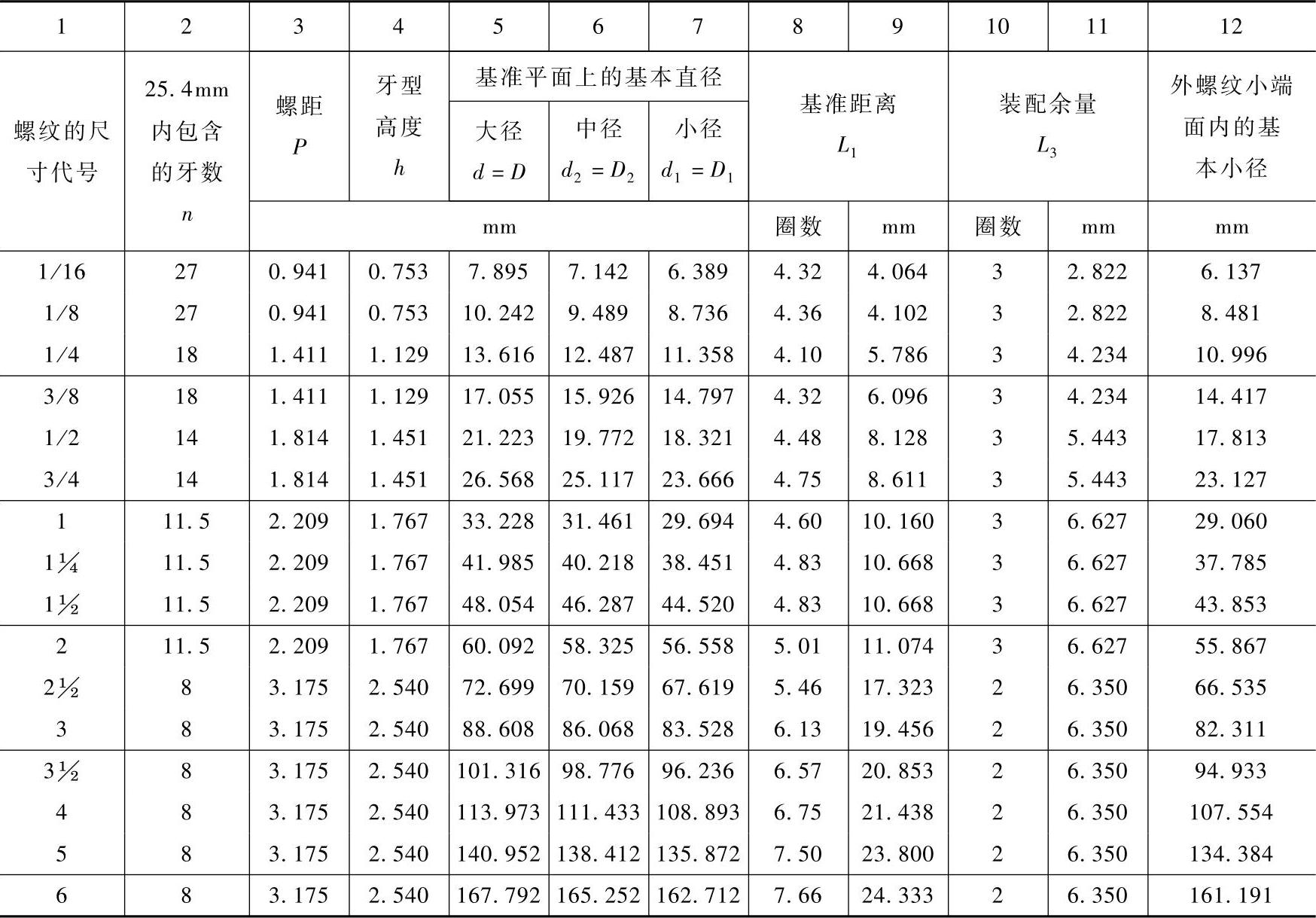

表5-20 60°密封管螺纹圆锥管螺纹基本尺寸(摘自GB/T 12716—2011)


注:1.可参照表中第12栏数据选择攻螺纹前的麻花钻直径。

2.螺纹收尾长度(V)为3.47P

3.GB/T 12716—2011中的螺纹尺寸代号8、10、12、14、16、18、20、24共8种螺纹的基本尺寸未编入本表。

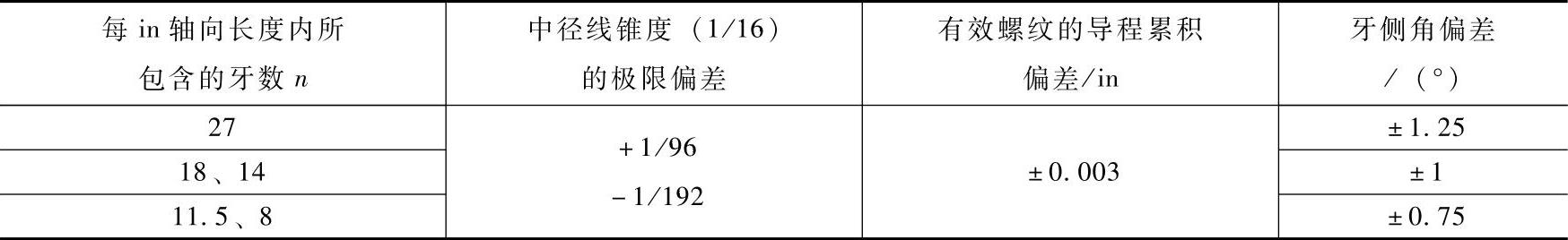

表5-21 60°密封圆锥管螺纹单项要素极限偏差(摘自GB/T 12716—2011)(www.daowen.com)


注:对有效螺纹长度大于25.4mm的螺纹,其导程累积误差的最大测量跨度为25.4mm。

圆柱内螺纹基准平面的轴向位置极限偏差为±1.5P;螺纹中径在径向所对应的极限尺寸按表5-22规定。在同一轴向平面内,螺纹大径和小径尺寸应随中径的尺寸变化而变化,以满足螺纹牙顶高和牙底高尺寸误差在表5-19规定的公差之内。

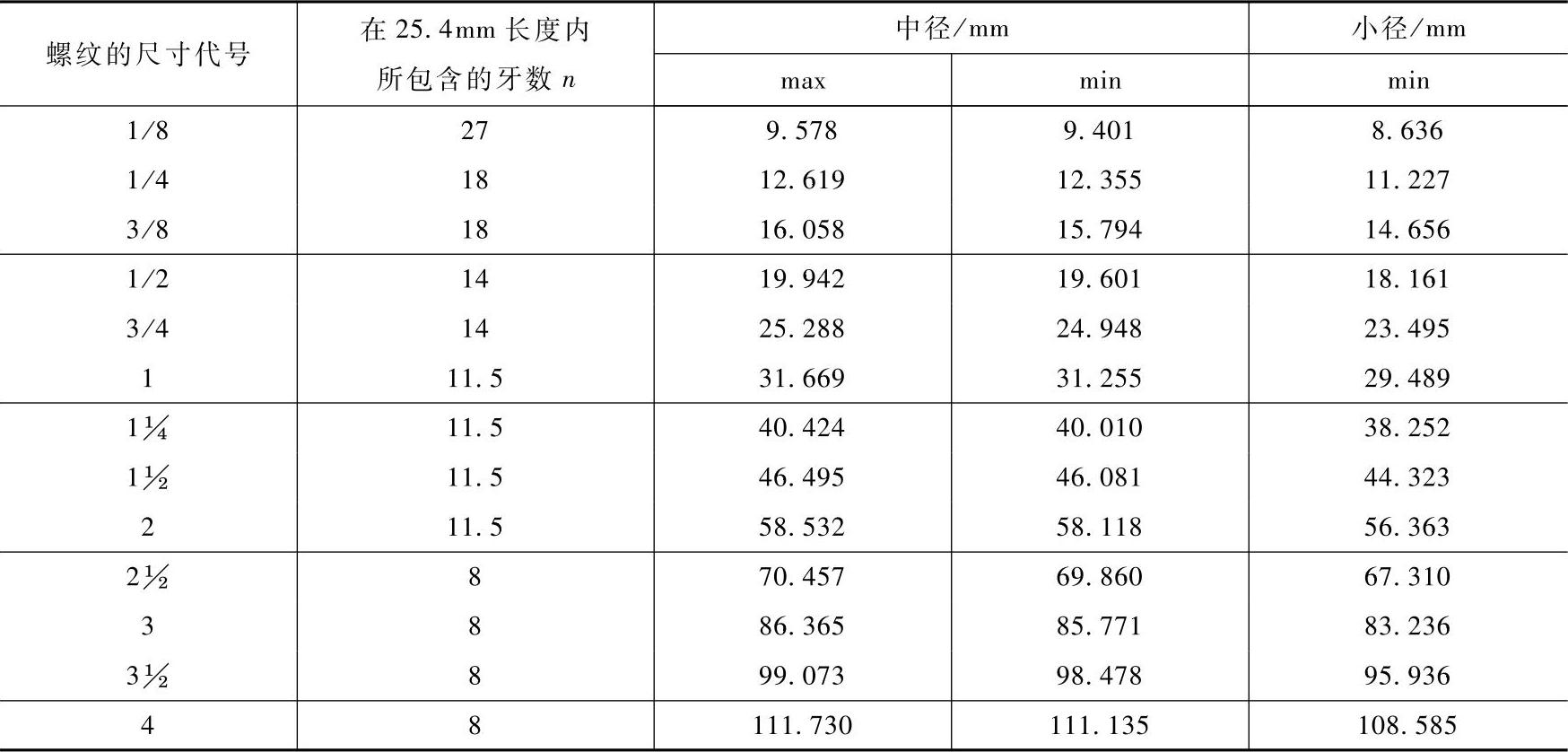

表5-22 60°密封圆往内螺纹极限尺寸(摘自GB/T 12716—2011)


注:可参照最小小径数据选择攻螺纹前的麻花钻直径。

4.有效螺纹长度及倒角

圆锥外螺纹的有效螺纹长度不小于其基准距离的实际尺寸与装配余量之和。内螺纹的有效螺纹长度不小于其基准平面位置的实际偏差值、基准距离的基本尺寸与装配余量之和。

倒角对基准平面理论位置的影响如图5-13所示。

在外螺纹的小端面倒角,其基准平面的理论位置不变,如图5-13a所示。

在内螺纹的大端面倒角,如果倒角的直径小于或等于大端面上内螺纹的大径,则其基准平面的轴向理论位置不变,如图5-13b所示;如果倒角的直径大于大端上内螺纹的大径,则其基准平面的理论位置位于内螺纹大径圆锥或大径圆柱与倒角圆锥相交的轴向位置外,如图5-13c所示。

5.60°密封管螺纹的英制尺寸及公差

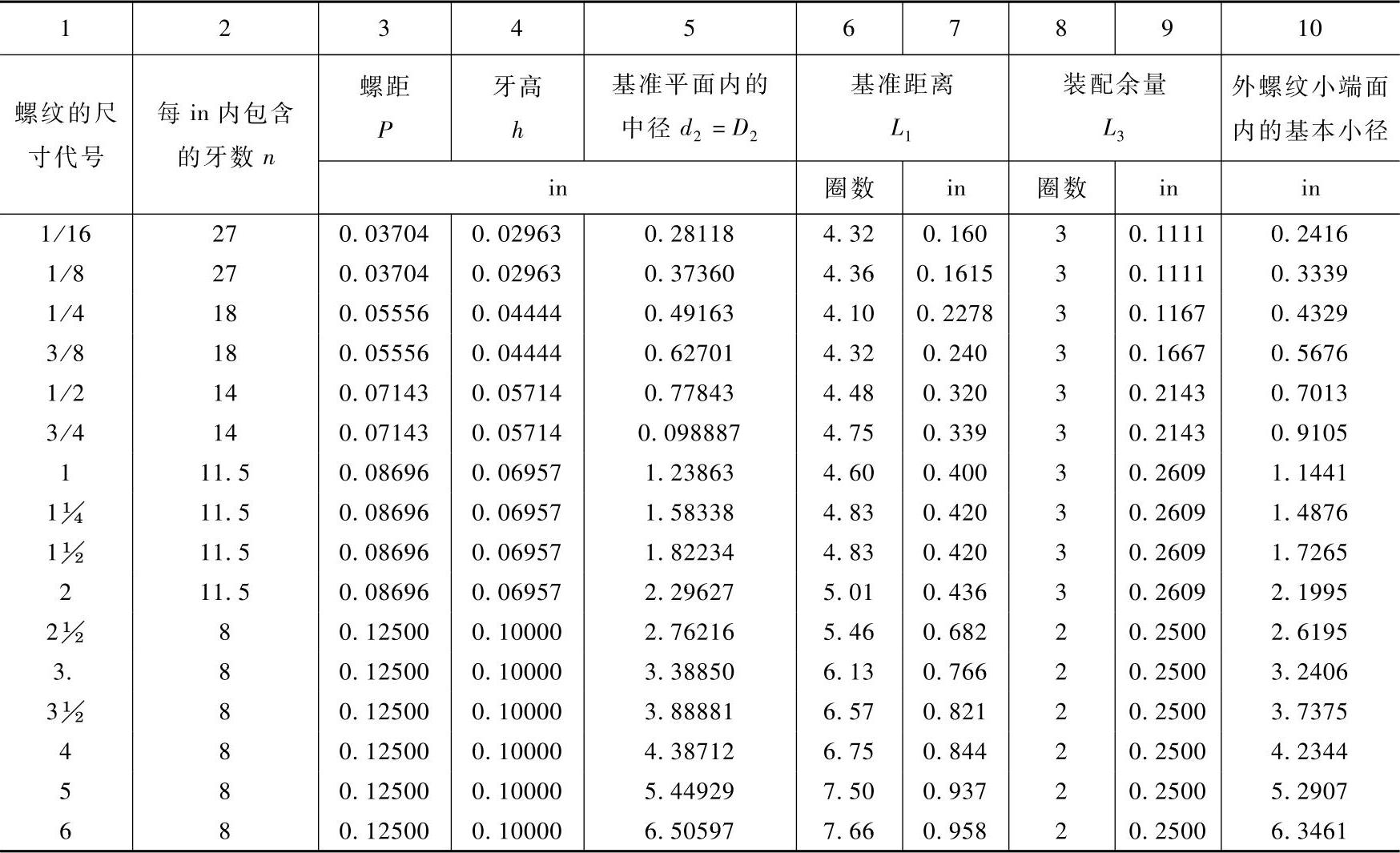

60°密封管螺纹的牙顶高和牙底高公差见表5-23;圆锥管螺纹的英制尺寸见表5-24;圆锥管螺纹的单项要素极限偏差见表5-25;圆柱内螺纹的极限尺寸见表5-26。

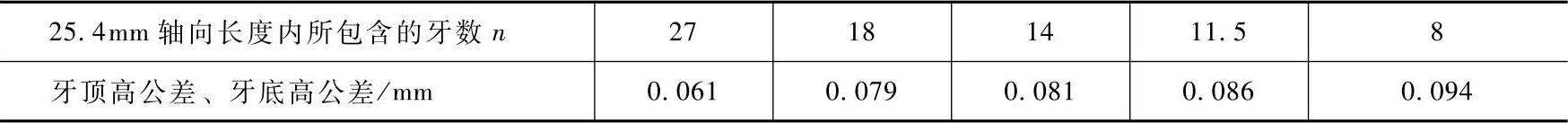

表5-23 牙顶高和牙底高公差


6.标记方法及示例

60°密封管螺纹的标记由螺纹特征代号和螺纹尺寸代号及螺纹牙数组成,允许省略标记内的螺纹牙数项目。

60°密封管螺纹特征代号如下:圆锥管螺纹的特征代号为NPT;圆柱内螺纹的特征代号为NPSC。

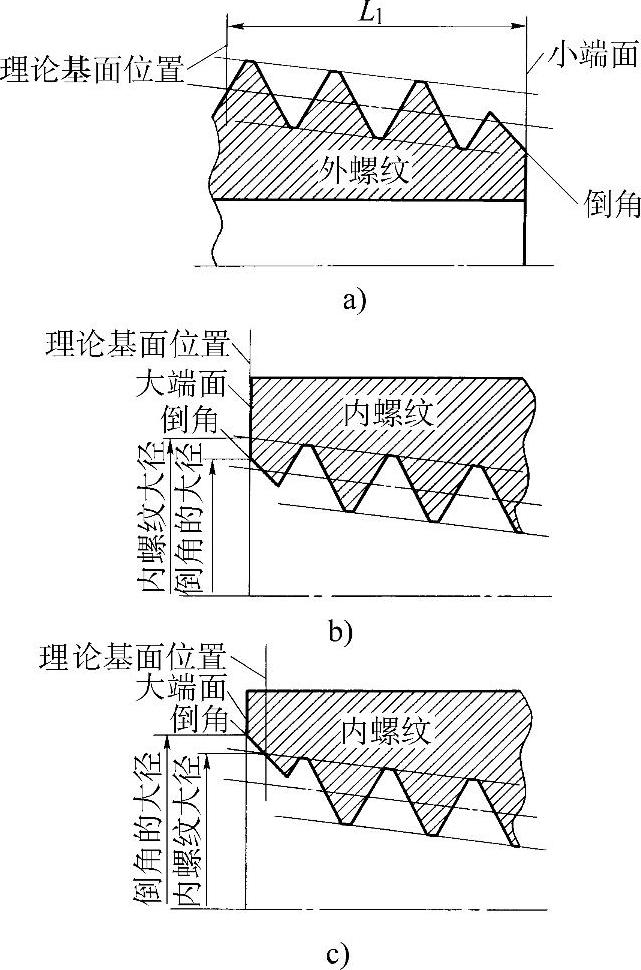

图5-13 倒角对基准平面理论位置的影响

表5-24 圆锥管螺纹英制尺寸

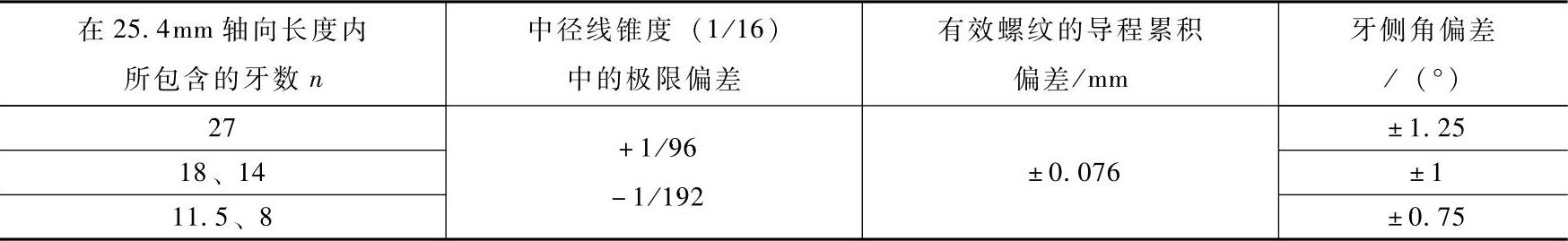

表5-25 英制圆锥管螺纹单项要素极限偏差


尺寸代号见表5-20的第一栏数宇。当螺纹为左旋时,将左旋代号“LH”注在尺寸代号之后,中间用细实短线分开。

标记示例:

尺寸为3/4、14牙的右旋圆柱内螺纹标记为NPSC3/4-14或NPSC3/4

尺寸为6的右旋圆锥内螺纹或外螺纹标记为NPT6

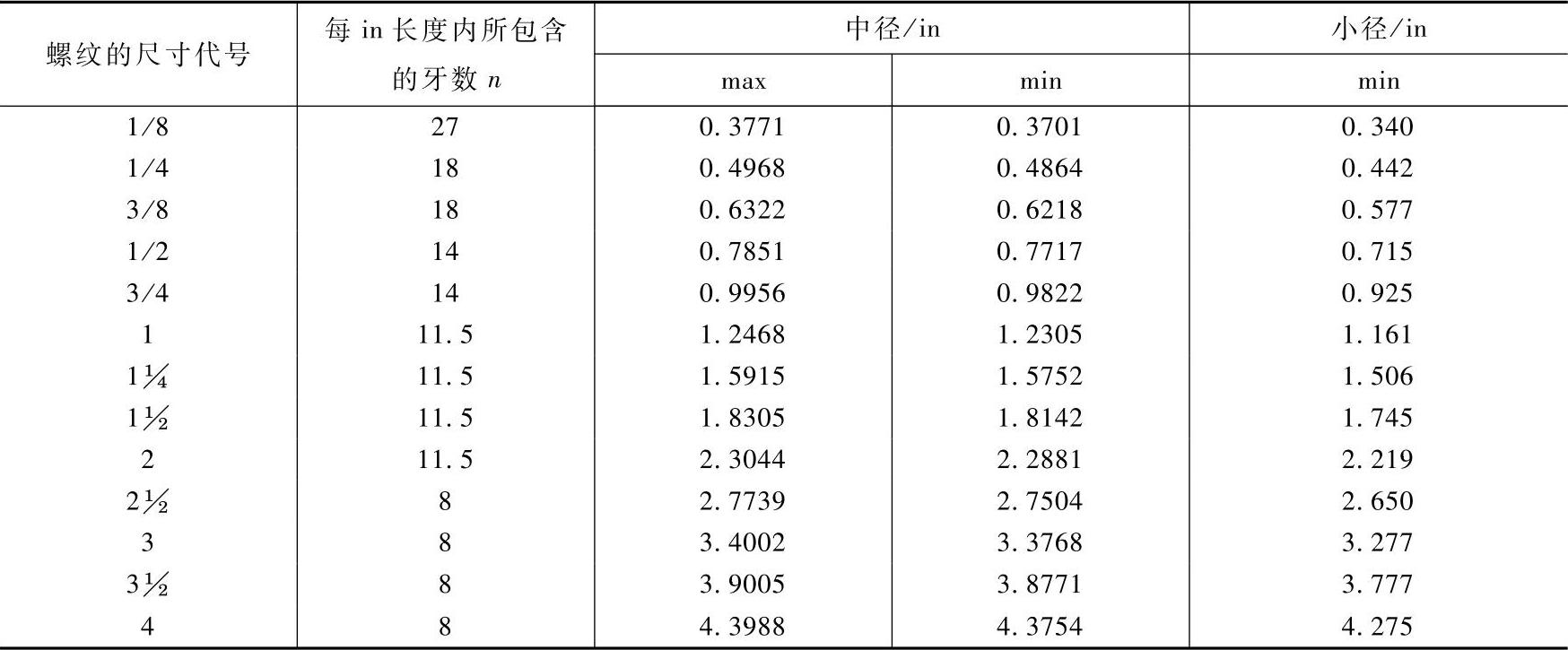

表5-26 英制圆往内螺纹极限尺寸
