GB/T 7307—2001《55°非密封管螺纹》规定了55°牙型角的圆柱管螺纹,由圆柱内螺纹与圆柱外螺纹形成配合的螺纹副,其结构本身不具有密封性,用于管子管接头及其他管路附件的机械连接部位及电线保护等部位,如要求有密封性能,则应另有密封结构的设计,一般也只限于低压管路中使用。

1.代号及设计牙型

55°非密封管螺纹圆柱内、外螺纹参数的代号如下:D—内螺纹大径;d—外螺纹大径;D2—内螺纹中径;d2—外螺纹中径;D1—内螺纹小径;d1—外螺纹小径;TD2—内螺纹中径公差;Td2—外螺纹中径公差;TD1—内螺纹小径公差;Td—外螺纹大径公差;n—每25.4mm轴向长度内包含的螺纹牙数;P—螺距;H—原始三角形高度;h—螺纹牙高;r—螺纹牙顶和牙底的圆弧半径。

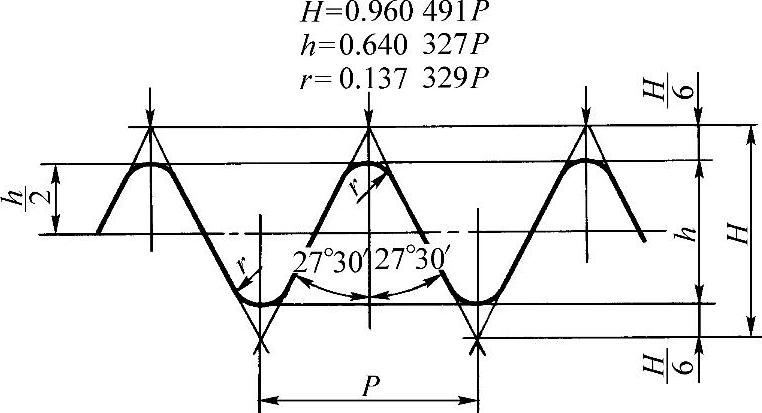

55°非密封圆柱管螺纹设计牙型如图5-8所示。


图5-8 非密封圆柱管螺纹设计牙型

2.公称尺寸及公差

55°非密封圆柱管螺纹的公称尺寸及公差带的分布如图5-9所示。

螺纹大径、中径和小径的公称尺寸的计算公式如下:

D=d

D2=d2=d-h=d-0.640327P

D1=d1=d-2h=d-1.280654P

55°非密封管螺纹的公称尺寸及其公差见表5-17。


图5-9 非密封圆柱管螺纹公称尺寸及公差带

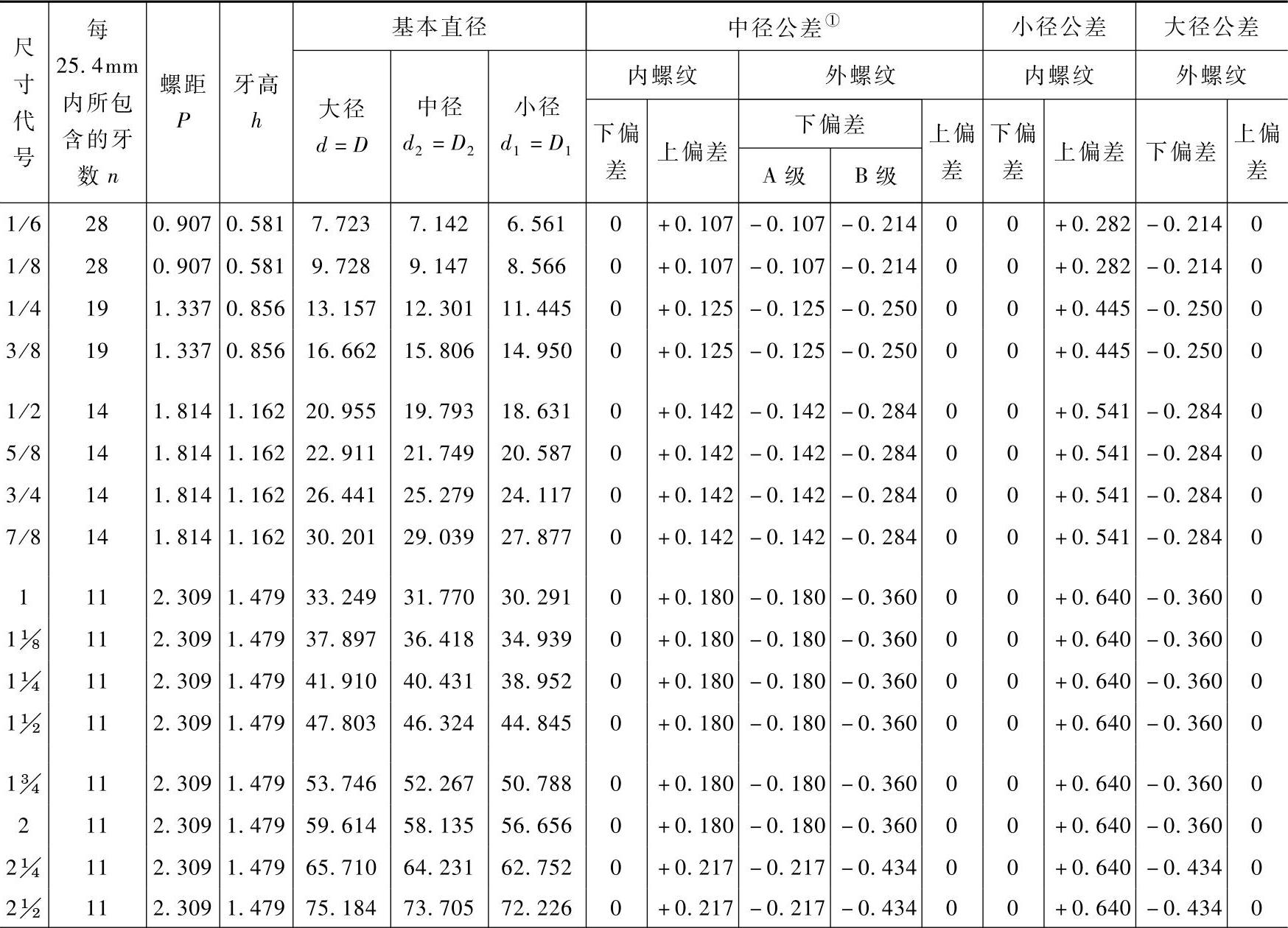

表5-17 55°非密封管螺纹公称尺寸及其公差(摘自GB/T 7307—2001) (单位:mm)(www.daowen.com)

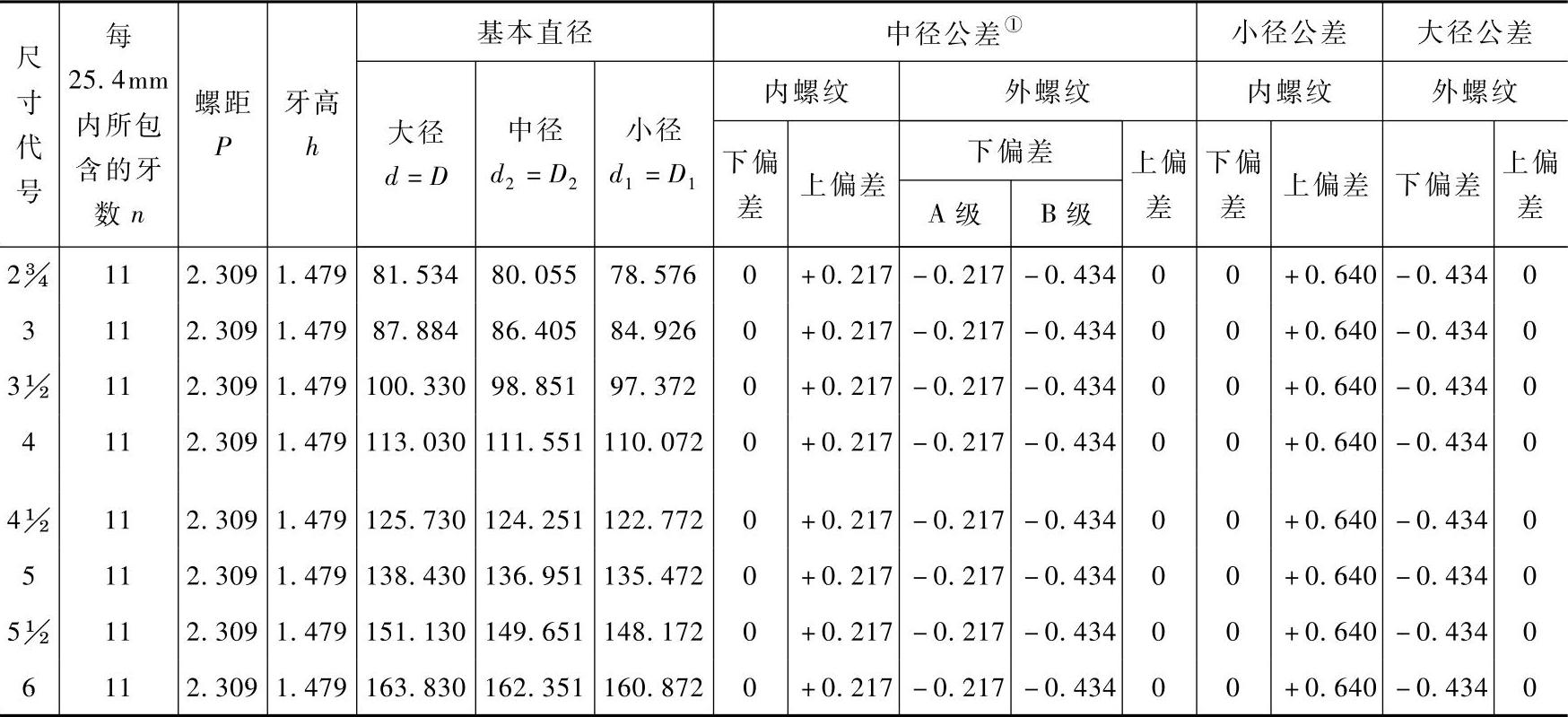

(续)


注:1.外螺纹中径公差规定A、B两种公差等级。

2.对内、外螺纹的底径,标准没有规定公差。

3.在顶径公差带范围内、允许将螺纹圆弧牙顶削平。

①对薄壁件,批公差适用于平均中径,该中径是测量两个相互垂直直径的算术平均值。

3.标记方法及示例

55°非密封圆柱管螺纹的标记由螺纹特征代号(G)、尺寸代号(表5-17第一栏所示的数宇)和公差等级代号(对外螺纹分为A、B两级标记,对内螺纹不标公差等级)三个部分组成。

标记示例:

尺寸代号为3的右旋圆柱内螺纹标记为G3。

尺寸代号为2的A级右旋圆柱外螺纹标记为G2A。

尺寸代号为3/8的左旋圆柱内螺纹标记为G3/8LH。

尺寸代号为3/8的A级左旋圆柱外螺纹标记为G3/8A-LH。

表示螺纹副时,只标注外螺纹的标记代号。
