【摘要】:根据基准平面选在锥体的大直径端或小直径端,如图4-11和图4-12所示,确定其极限初始位置Zpmin和Zpmax的计算式见表4-16。表4-17 极限初始位置的简化计算公式表4-18 基准平面间极限终止位置Zpfmin、Zpfmax计算公式注:1.表中Zpmin、Zpmax的值采用表4-16的公式计算。
根据基准平面选在锥体的大直径端或小直径端,如图4-11和图4-12所示,确定其极限初始位置Zpmin和Zpmax的计算式见表4-16。采用H/h和Js/js为配合圆锥直径公差带组成配合时,则可按轴向公差简化计算,其计算式见表4-17。

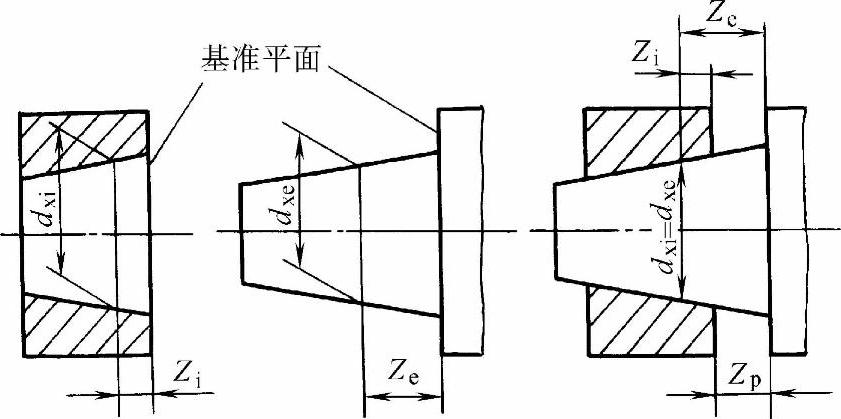

图4-11 基准平面在锥体大直径端

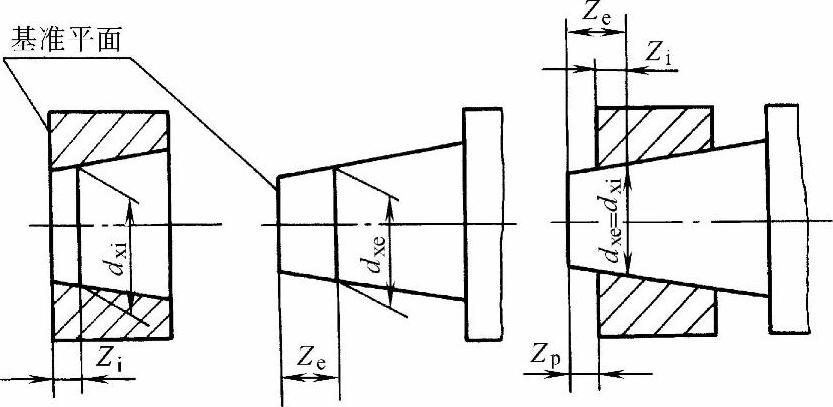

图4-12 基准平面在锥体小直径端
对于位移型圆锥配合,其基准平面间极限终止位置将根据不同配合(间隙配合或过盈配合),由极限初始位置加上或减去最大轴向位移量Eamax和最小轴向位移量Eamin得到。其计算公式见表4-18。

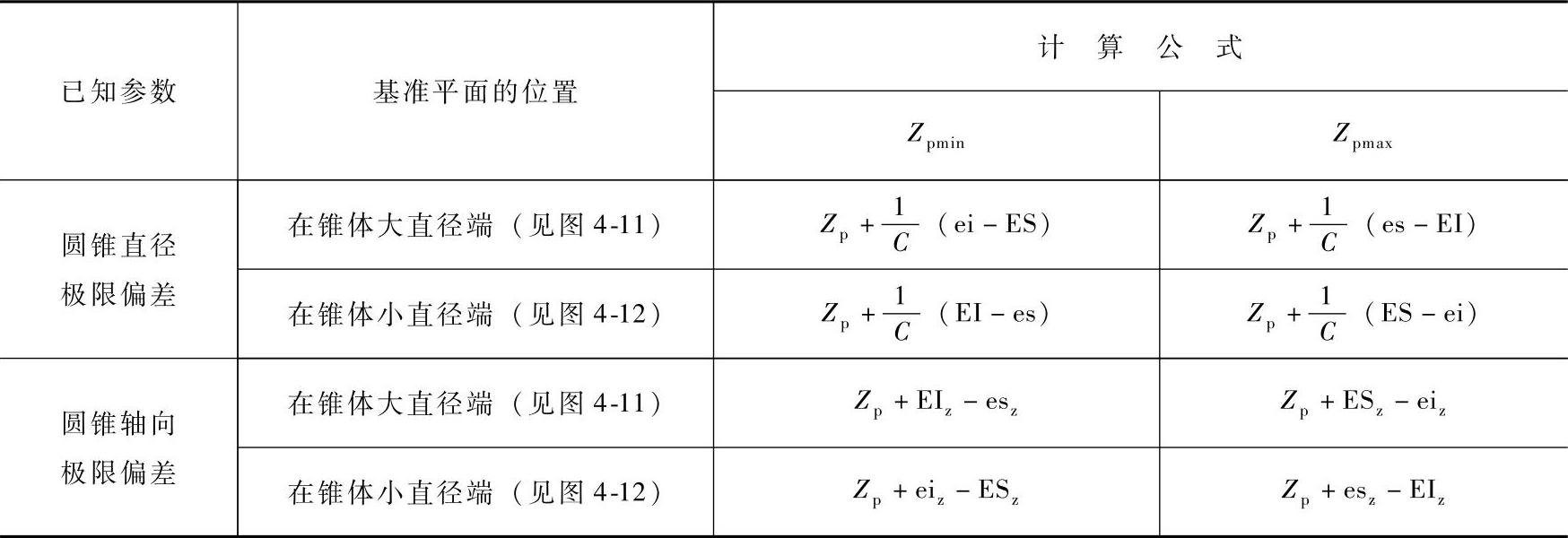

表4-16 基准平面间极限初始位置Zpmin、Zpmax计算公式(摘自GB/T 12360—2005)
注:1.表中Zp=Ze-Zi,在外圆锥距基准平面为Ze处的dxe和内圆锥距基准平面为Zi处的dxi是相等的。(www.daowen.com)
2.结构型圆锥配合,初始位置极限基面距仅对过盈配合在必要时才需计算。

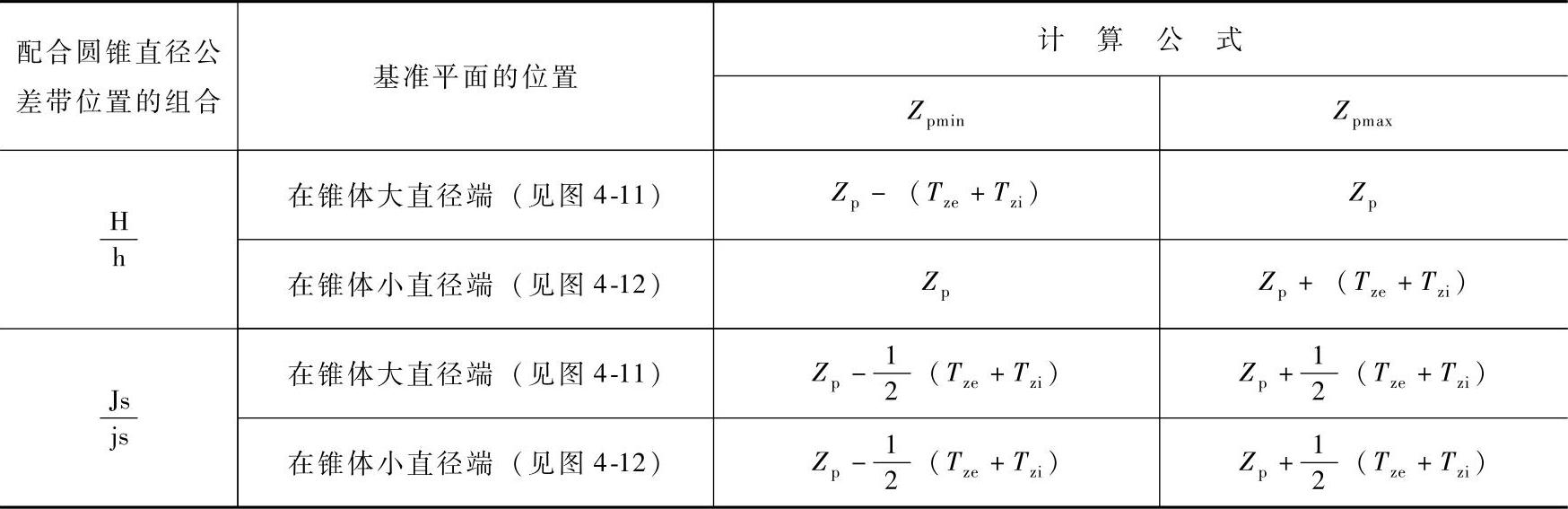

表4-17 极限初始位置的简化计算公式(摘自GB/T 12360—2005)
表4-18 基准平面间极限终止位置Zpfmin、Zpfmax计算公式(摘自GB/T 12360—2005)
注:1.表中Zpmin、Zpmax的值采用表4-16的公式计算。
2.对于结构型圆锥配合,基准平面之间的极限终止位置由设计给定,不需要进行计算。
