圆锥轴向极限偏差是圆锥的最大或最小极限圆锥与其公称圆锥轴向位置的偏离。给出的圆锥直径公差带截面，就是轴向极限偏差起始的零线截面。GB/T 12360—2005规定下极限圆锥与公称圆锥的偏离为轴向上偏差（内圆锥为ESz、外圆锥为esz），上极限圆锥与公称圆锥的偏离为轴向下偏差（内圆锥为EIz、外圆锥为eiz），其中靠近零线截面的极限偏差为轴向基本偏差，轴向上偏差与轴向下偏差的代数差为轴向公差，其代号为Tz。外、内圆锥轴向极限偏差如图4-9和图4-10所示。圆锥轴向极限偏差可根据圆锥直径极限偏差换算得到，其换算公式见表4-11。基孔制的基准内圆锥和不同基本偏差外圆锥的轴向极限偏差计算式见表4-12。锥度C为1：10时，按GB/T 1800.1—2009规定的基本偏差计算得到的外圆锥轴向基本偏差ez值见表4-13，按标准公差计算得到的轴向公差Tz值见表4-14。锥度不等于1：10时，其轴向基本偏差和轴向公差需用表4-13和4-14的数值乘以表4-15相应的锥度换算系数。

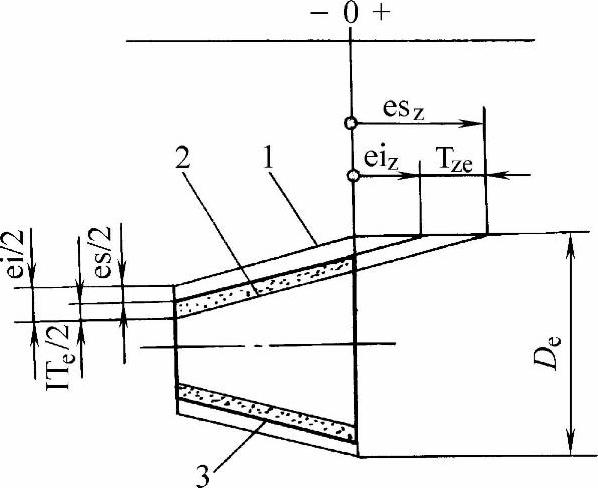

图4-9 外圆锥轴向极限偏差
1—基本圆锥 2—下极限圆锥 3—上极限圆锥

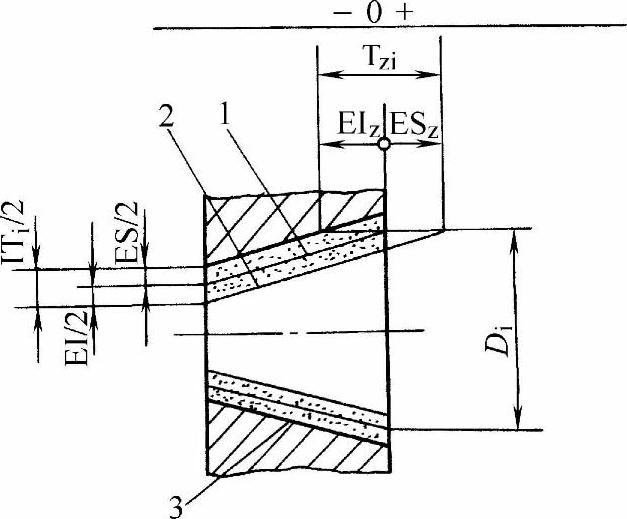

图4-10 内圆锥轴向极限偏差
1—基本圆锥 2—下极限圆锥 3—上极限圆锥

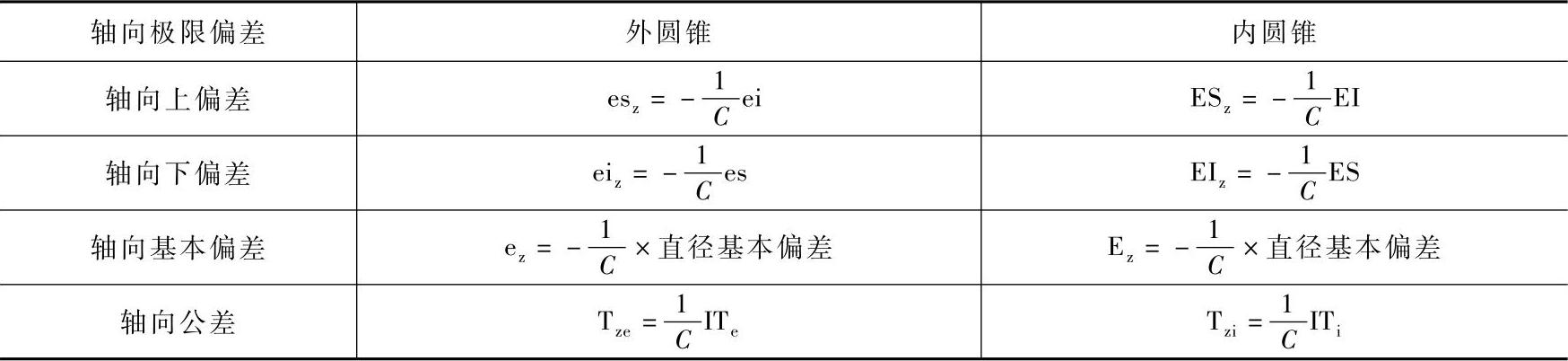

表4-11 圆锥轴向极限偏差的计算（摘自GB/T 12360—2005）

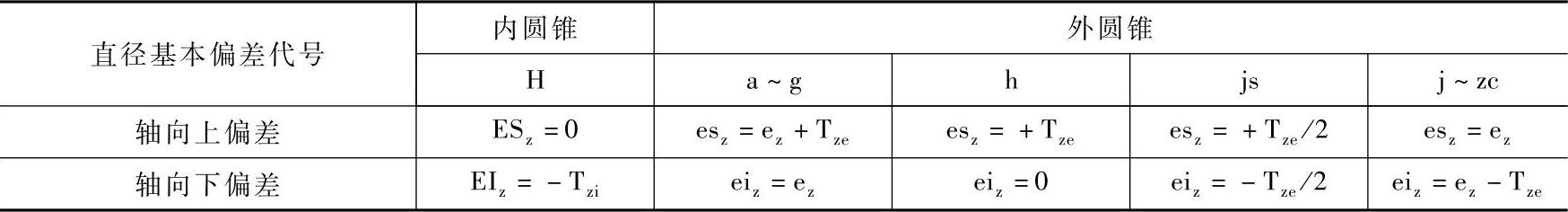

表4-12 基孔制的内、外圆锥轴向极限偏差计算（摘自GB/T 12360—2005）(www.daowen.com)

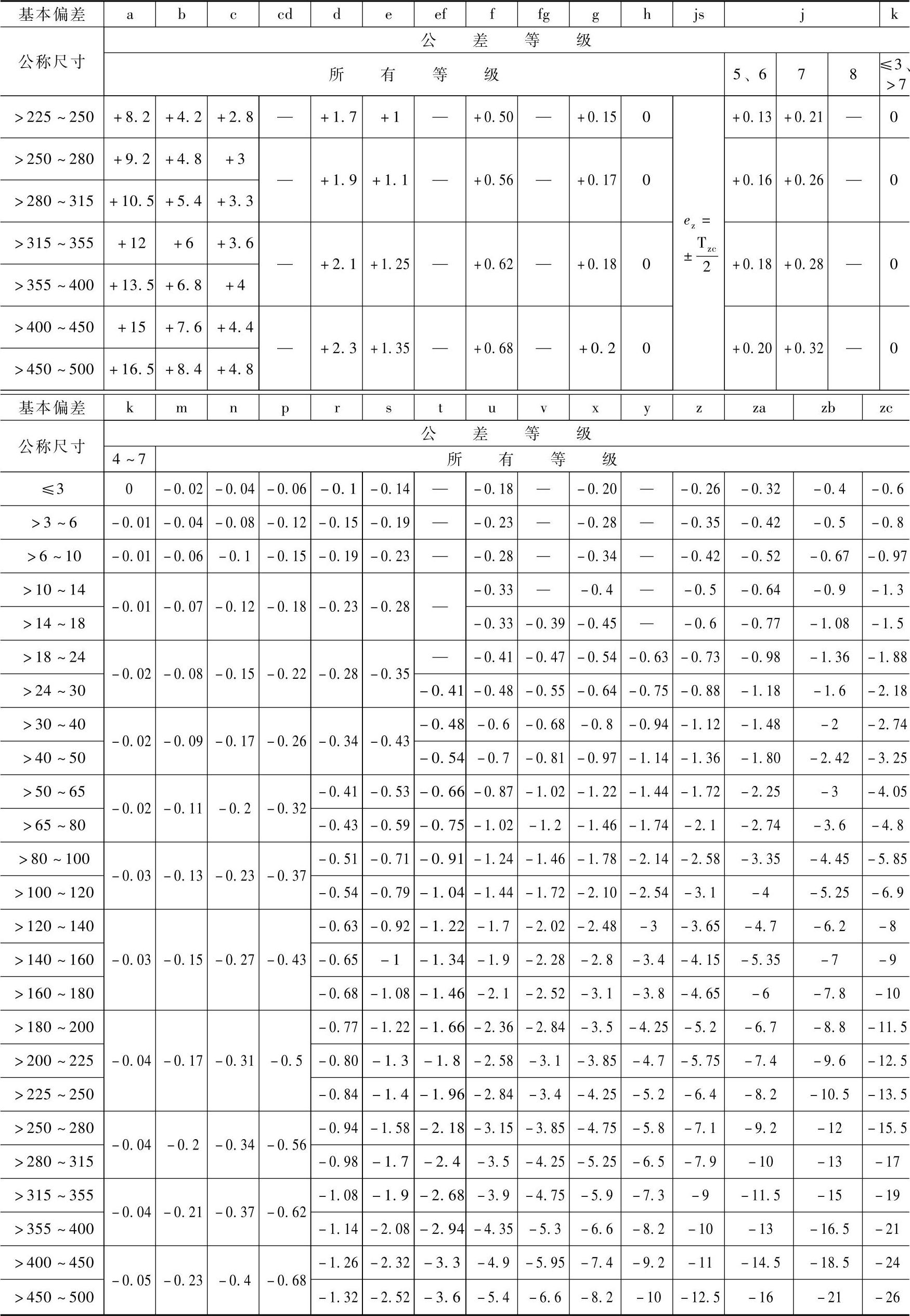

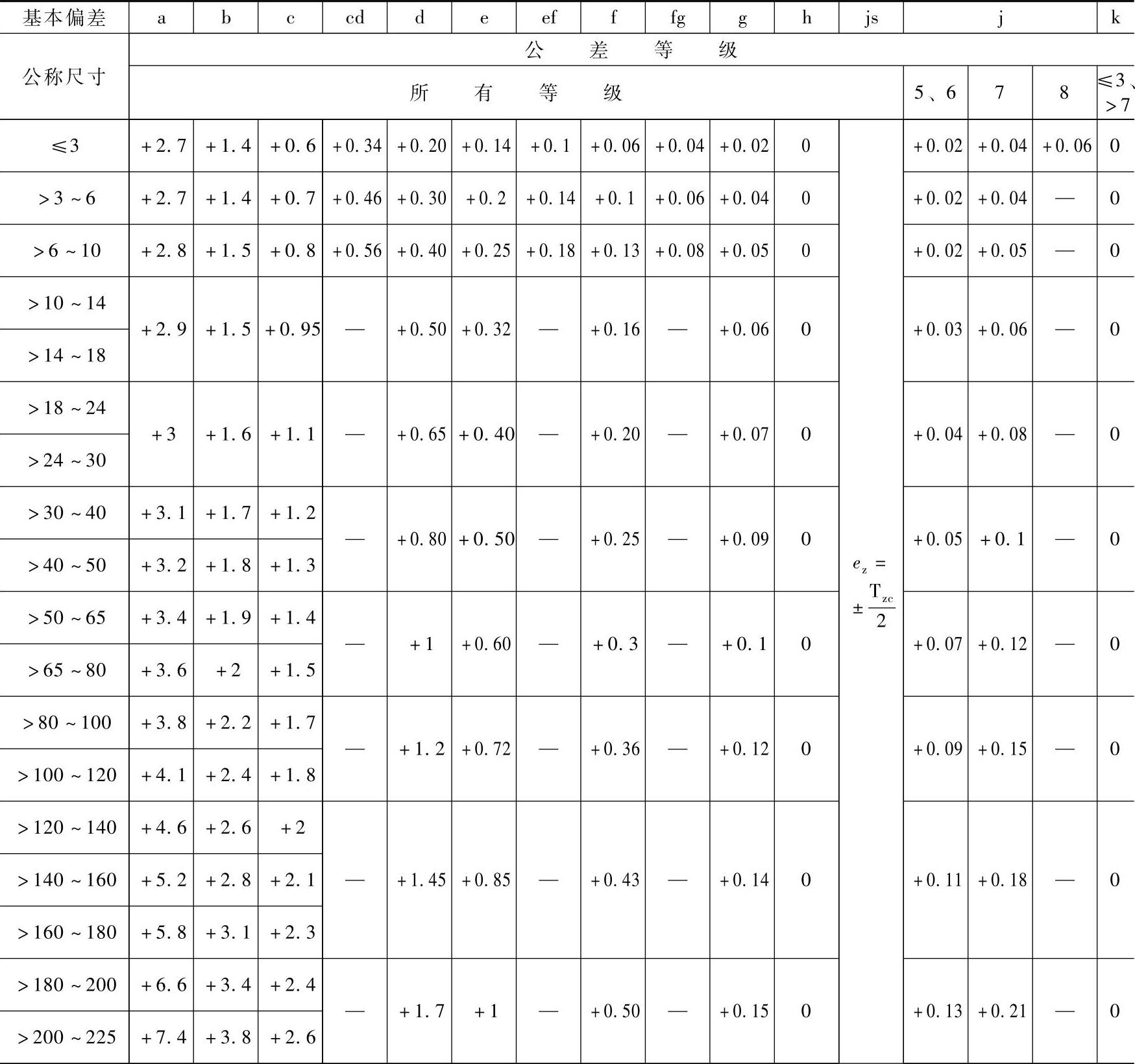

表4-13 锥度C=1：10时，外圆锥的轴向基本偏差（ez）数值（摘自GB/T 12360—2005） （单位：mm）
（续）

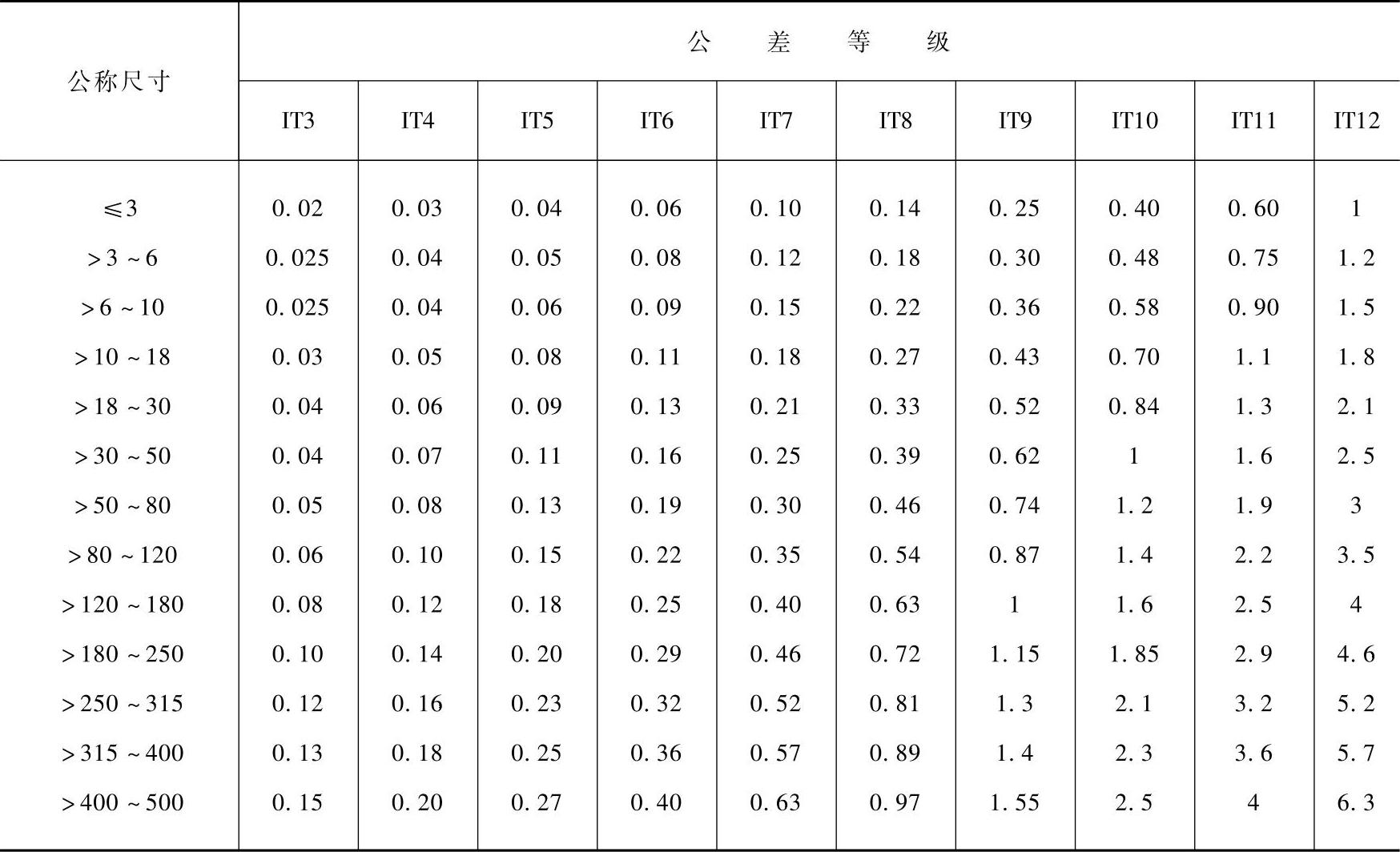

表4-14 锥度C=1：10时，轴向公差（Tz）数值（摘自GB/T 12360—2005） （单位：mm）

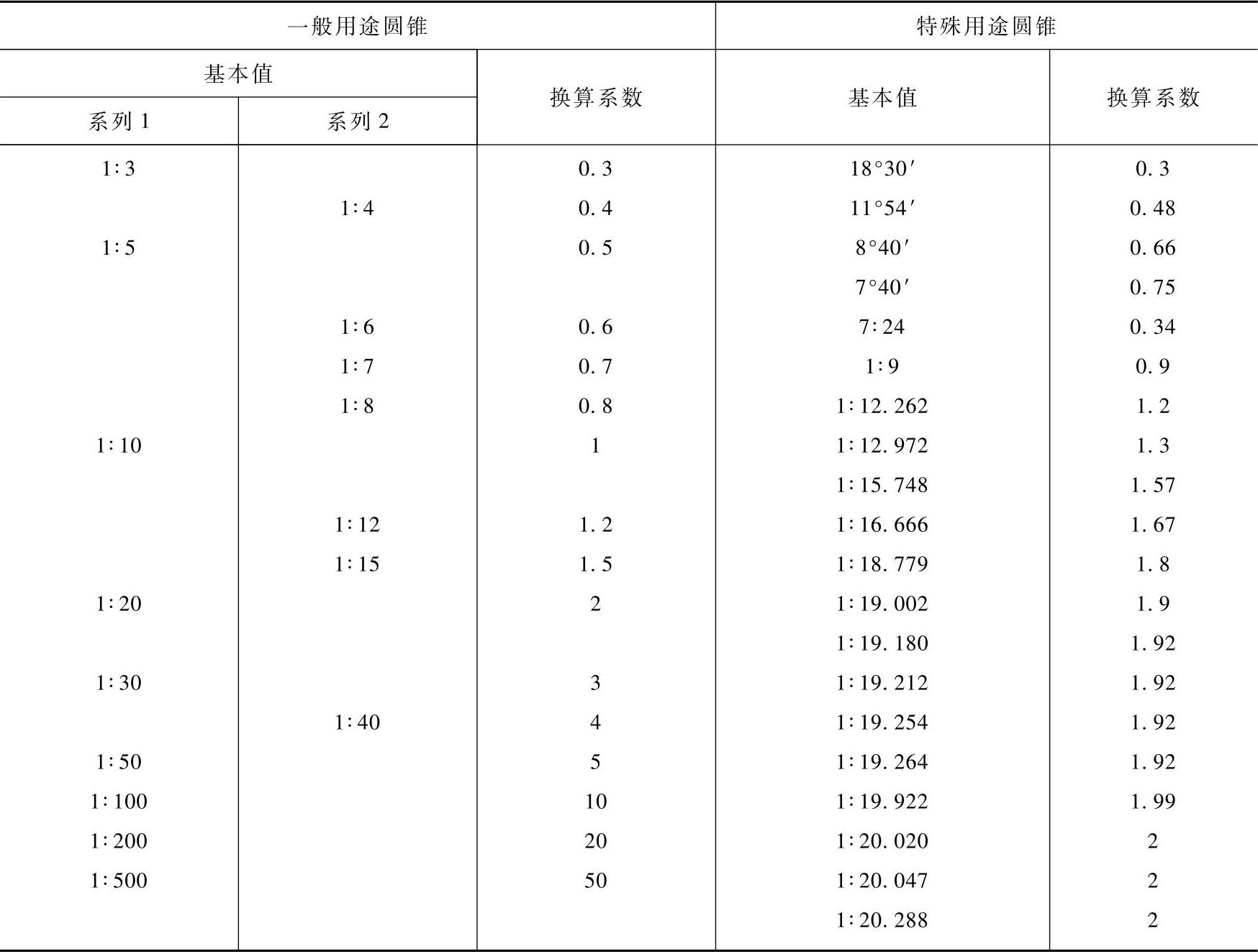

表4-15 圆锥的换算系数（摘自GB/T 12360—2005）
