公称圆锥相同的内、外圆锥直径之间，由于结合不同所形成的相互关系，称为圆锥配合。圆柱体配合是单一参数的尺寸配合，而圆锥体配合则是多参数的尺寸配合，参与配合的不仅有直径尺寸，还有角度尺寸，其配合的性质和精度不仅取决于内、外圆锥的圆锥直径公差和圆锥角公差的公差带大小和位置，还与内、外圆锥的相对轴向位置有关。按相结合的内、外圆锥轴向位置的确定方法的不同，圆锥配合分为以下两种类型。

1）结构型圆锥配合，即由结构本身或结构尺寸来限定内、外圆锥相对位置而获得的配合（在设计时就已准确给定了）。其配合形成的方式有两种：一是由内、外圆锥的结构确定装配后的最终位置而获得配合，这种方式可得到间隙配合、过渡配合或过盈配合，如图4-5所示为由轴肩接触得到的间隙配合。二是由内、外圆锥基准平面之间的尺寸（称为基面距）确定装配的最终位置而获得的配合，这种方式同样可以得到间隙配合、过渡配合或过盈配合，如图4-6所示为由结构尺寸d得到的过盈配合。

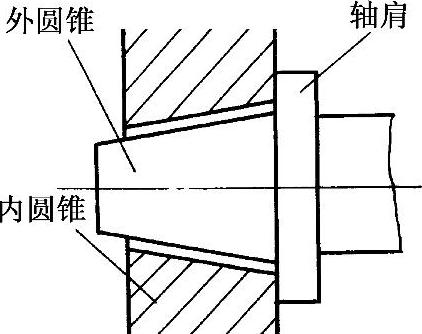

图4-5 结构型圆锥间隙配合

图4-6 结构型圆锥过盈配合(www.daowen.com)

2）由规定的轴向位移或产生位移的轴向力的大小来确定内、外圆锥相对轴向位置而获得的配合，巨装配后的终止位置不能准确给出，称为位移型圆锥配合，其配合的形成方式分两种：一是由内、外圆锥实际初始位置P_a开始，作一定的相对轴向位移E_a而获得的配合，这种方式可以得到间隙配合或过盈配合，如图4-7所示的间隙配合。二是由内、外圆锥实际初始位置P_a开始，施加一定的装配力产生轴向位移而获得配合，这种方式只能得到过盈配合，如图4-8所示的过盈配合。

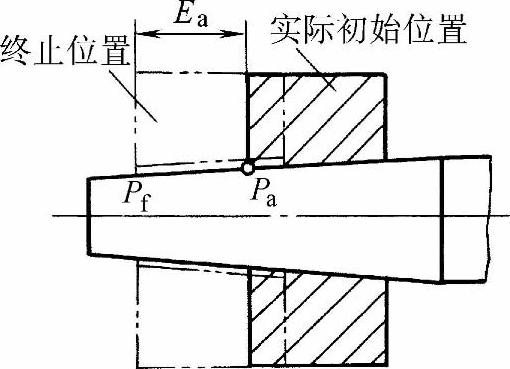

图4-7 位移型圆锥间隙配合

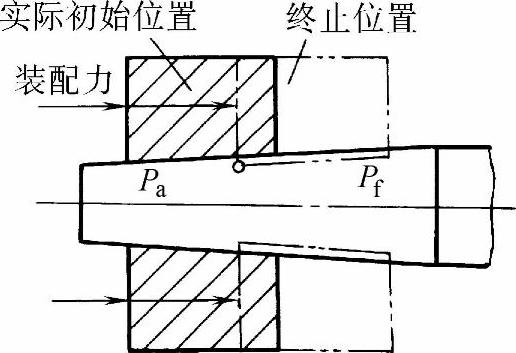

图4-8 位移型圆锥过盈配合
