1.圆锥直径公差T_D

它以公称圆锥直径为公称尺寸按GB/T 1800.1—2009规定的标准公差选取，选取的公差数值适用于圆锥长度L全长内的所有圆锥直径。公称圆锥直径可以是由设计给定的最大圆锥直径D或最小圆锥直径d（一般取最大圆锥直径D作为公称尺寸选取公差数值）。给定截面圆锥直径的公差T_DS，以给定截面圆锥直径d_x为公称尺寸按GB/T 1800.1—2009规定的标准公差选取，选取的公差数值仅适用于该给定截面，不适用于圆锥全长。其公差带位置按功能要求确定。对于有配合要求的圆锥，其内、外圆锥的配合形式、配合基准制和公差带按GB/T 12360—2005《产品几何量技术规范（GPS）圆锥配合》中的有关规定选择。对于无配合要求的圆锥，其内、外圆锥建议选用基本偏差Js、js，按功能要求确定其公差等级。

2.圆锥角公差AT

AT分12个公差等级，用AT1、AT2、…、AT12表示，其数值见表4-6。若需更高或更低等级的圆锥角公差，可按公比1.6向两端延伸得到。更高等级用AT0、AT01…表示，更低等级用AT13、AT14…表示。

按圆锥角公差等级从表4-6选取公差值后，依设计和功能要求其极限偏差可按单向取值或双向取值，如图4-4所示。双向取值可以是对称的，也可以是不对称的。圆锥角各公差等级适用范围大体是：AT1～AT2用于高精度的锥度量规和角度样板；AT3～AT5用于锥度量规、角度样板和高精度零件等；AT6～AT8用于传递大扭矩高精度摩擦锥体、工具锥体和锥销等；AT9～AT10用于中等精度零件，配研前的摩擦锥体和溜板等；AT11～AT12用于低精度零件。

3.圆锥直径公差T_D所能限制的最大圆锥角误差

图4-1中说明了当给定圆锥直径公差T_D后，其两极限圆锥限定了实际圆锥角的最大和最小值分别为α_max和α_min。表4-7列出圆锥长度为100mm的圆锥直径公差T_D所能控制的最大圆锥角误差Δα_max。

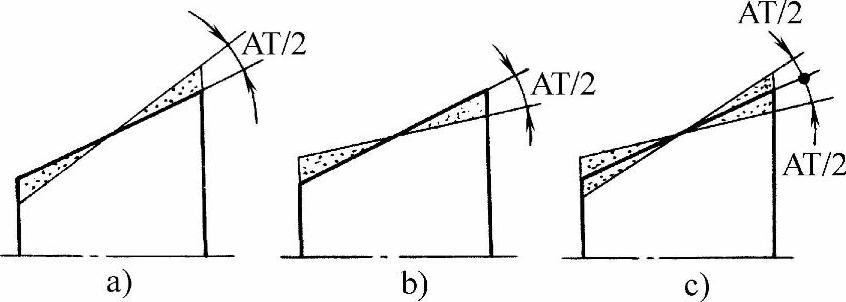

图4-4 圆锥角极限偏差取值方向

4.圆锥形状公差T_F

它包括素线直线度公差和截面圆度公差。一般情况下，圆锥形状公差不单独给出，而是由对应的圆锥直径公差带限制。只有当为了满足某一功能的需要，如对有配合要求的圆锥，其素线直线度误差和圆锥截面圆度误差将影响配合的接触质量时，或对圆锥的形状误差有更高要求时，再给出圆锥的形状公差。但其数值应小于圆锥直径公差的二分之一。圆锥素线直线度公差和圆锥截面圆度公差的数值推荐按GB/T 1184—1996选取，参见表2-6和表2-7。

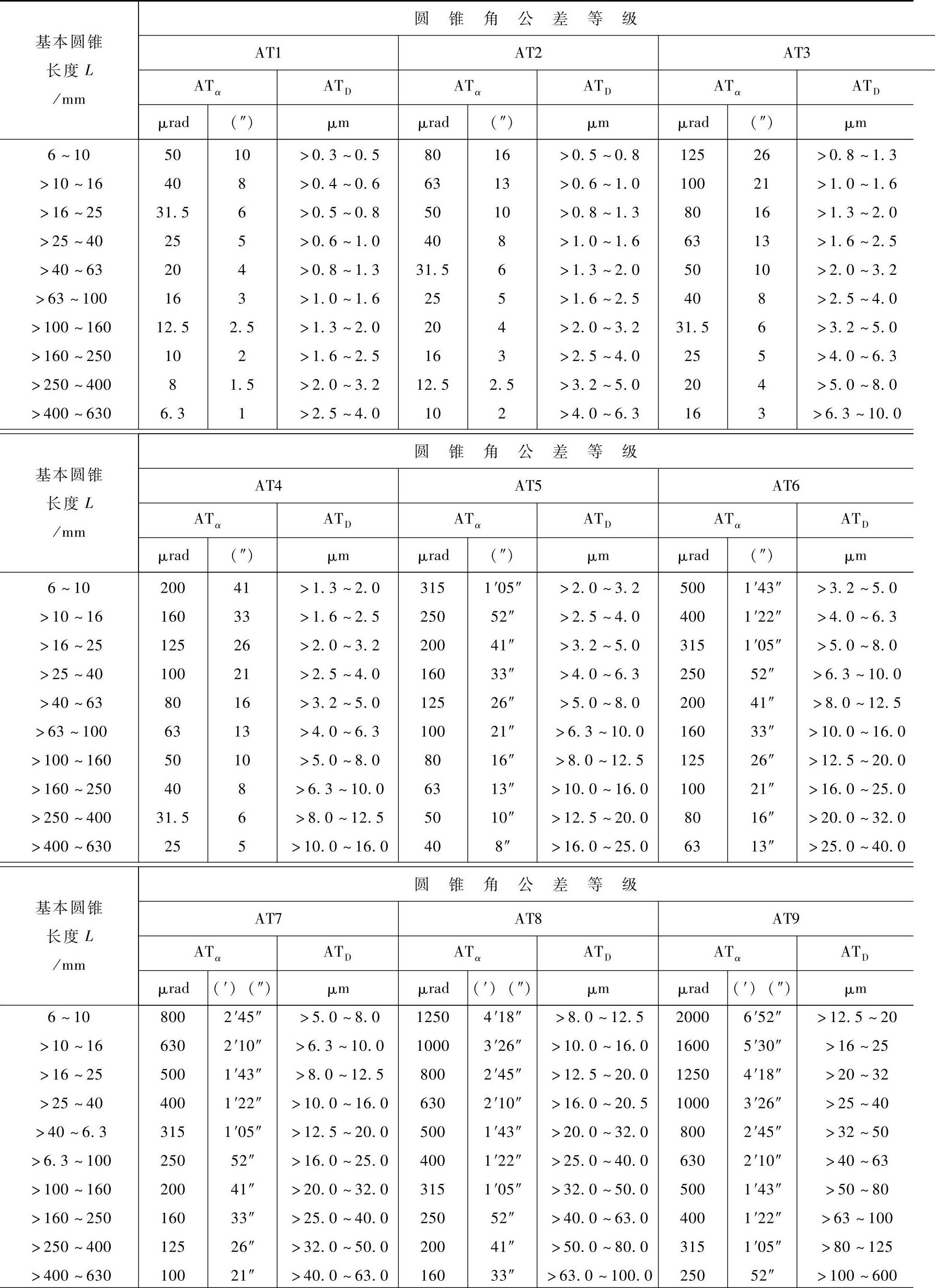

表4-6 圆锥角公差数值（摘自GB/T 11334—2005）

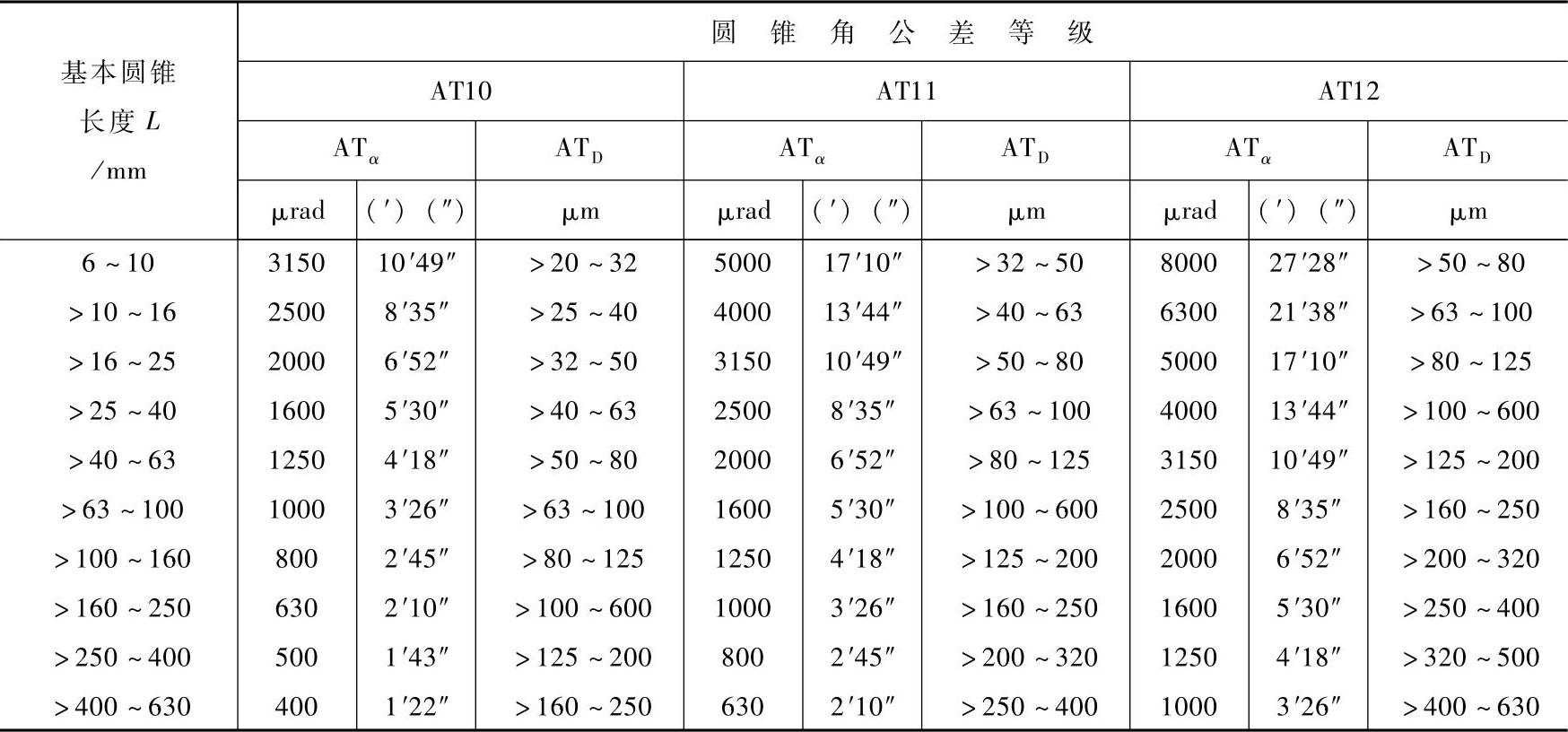

（续）

(www.daowen.com)

注：1.1μrad等于半径为1m、弧长为1μm所对应的圆心角。5μrad1″（秒）；300μrad1′（分）。

2.AT_α和AT_D的关系式为AT_D=AT_α×L×10^-3，式中AT_D的单位为μm，AT_α的单位为μard，L为圆锥长度，单位为mm。

3.本表仅列出每一尺寸段AT_D两个范围值，对处于基本圆锥长度L尺寸段中间的AT_D值则应按注2的公式进行计算。其计算结果的尾数按GB/T 8170—2008《数值修约规则与极限数值的表示和判定》的规定进行修约，其有效数应与表中所列该L尺寸段的最大范围值位数相同。计算举例如下：

例1 L为100mm，选用AT9，查本表得AT_α为630μmrad或2′10″，AT_D为63μm。

例2 L为80mm，选用AT9，查本表得AT_α为630μmad或2′10″，则

AT_D=AT_α×L×10^-3=630×80×10^-3μm=50.4μm

按规定修约为50μm。

4.本表中数值用于棱体的角度时，以该角短边长度作为L选取公差值，而AT_h取表中AT_D的值。

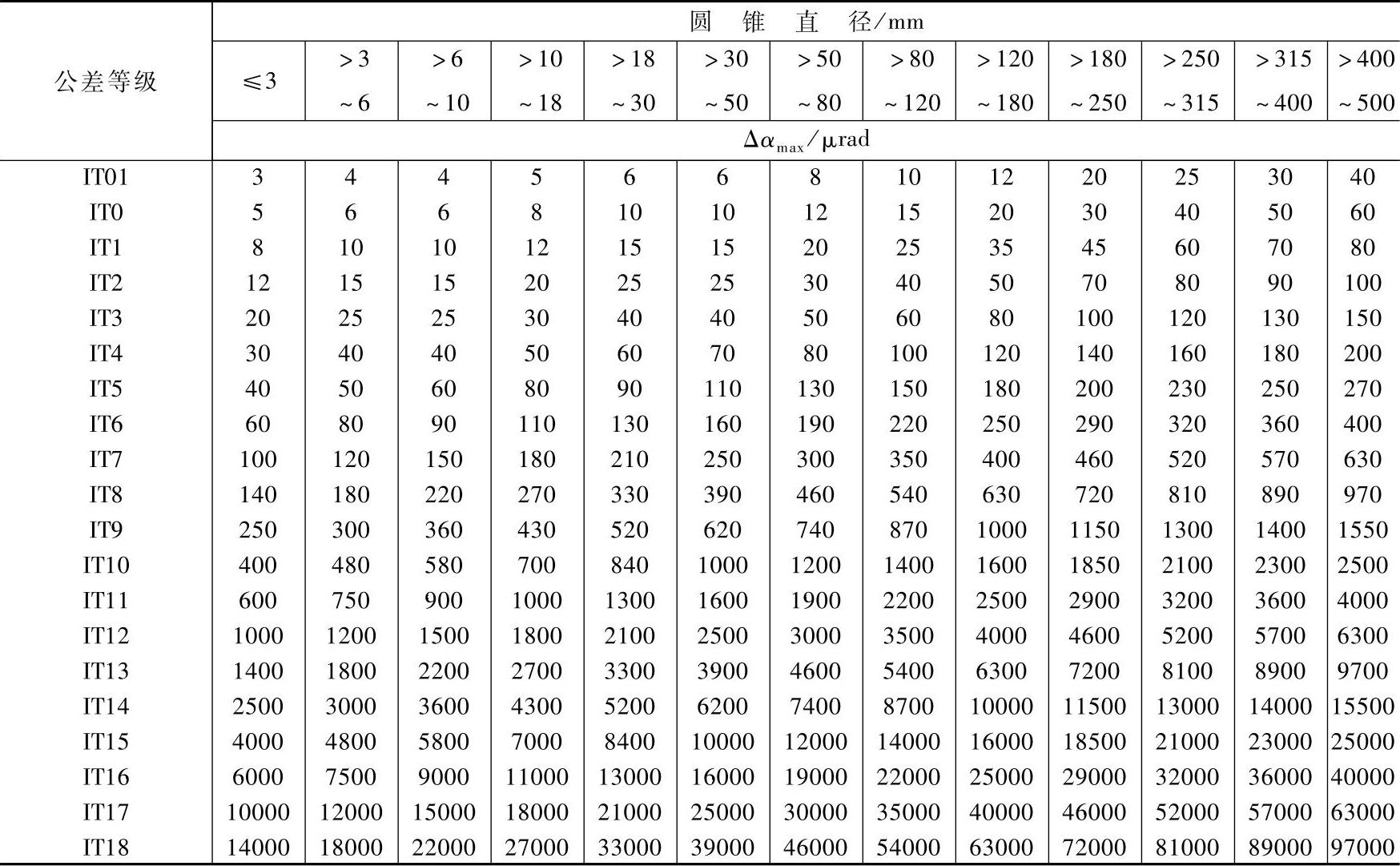

表4-7 圆锥直径公差T_D所能控制的最大圆锥角误差Δα_max（摘自GB/T 11334—2005）

注：圆锥长度不等于100mm时，需将表中的数值乘以100/L，L的单位为mm。

5.圆锥公差的标注

当圆锥公差按给定方法a给出公称圆锥角α或锥度C，以及圆锥直径公差T_D时，GB/T 11334—2005规定了在圆锥直径的极限偏差后标注符号“”，如φ50^+0.039₀。
