GB/T 11334—2005《产品几何量技术规范（GPS）圆锥公差》规定的圆锥公差项目有：圆锥直径公差T_D，适用于圆锥全长内的所有圆锥直径；圆锥角公差AT；用角度值AT_α或线值AT_D给出；圆锥的形状公差T_F，包括素线直线度公差和截面圆度公差；给定截面圆锥直径公差T_DS，仅适用于该给定截面的圆锥直径。

圆锥公差有两种给定方法：一是给出圆锥的公称圆锥角α（或锥度C）和圆锥直径公差T_D，由T_D确定两个极限圆锥。此时圆锥角误差和圆锥形状误差应在极限圆锥所限定的区域内，如图4-1和图4-2所示。当对圆锥角公差、圆锥形状公差有更高要求时，可再给出圆锥角公差AT和圆锥形状公差T_F，此时AT和T_F仅占T_D的一部分。当然，也可采用压缩圆锥直径公差T_D以达到限制圆锥角误差和圆锥形状误差的方法来解决。这种给定方法通常适用于有配合要求的内、外圆锥，是在圆锥连接实际应用中较普遍采用的方法，如圆锥滑动轴承。

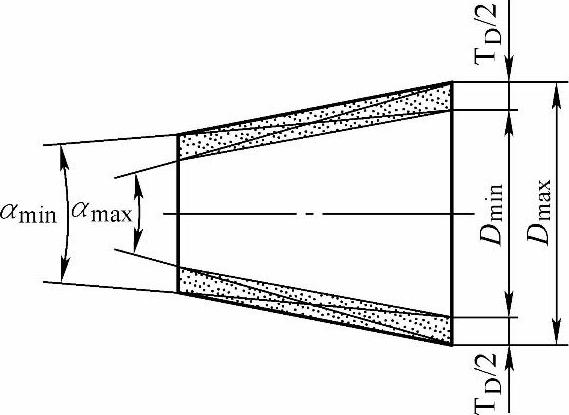

图4-1 圆锥角误差与圆锥直径公差T_D的关系

(www.daowen.com)

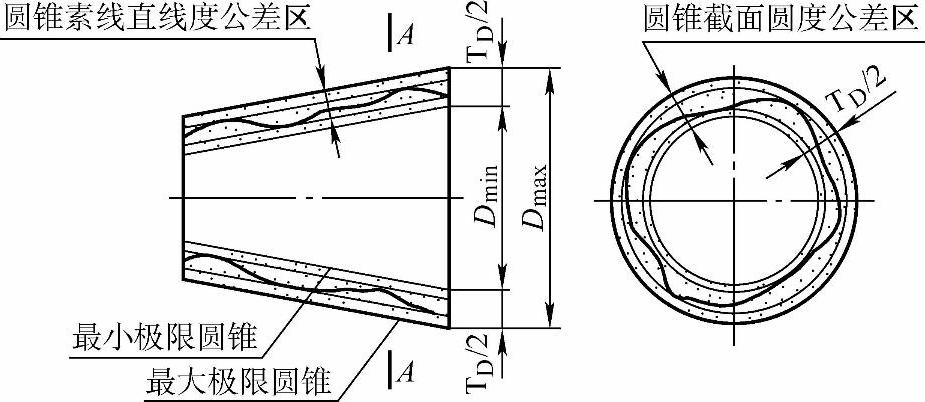

图4-2 圆锥形状误差与圆锥直径公差T_D的关系

另一种方法是给出给定截面圆锥直径公差T_DS和圆锥角公差AT。此时T_DS和AT两者独立，其给定的圆锥直径公差和圆锥角公差不能相互叠加。截面圆锥直径和圆锥角应分别满足这两项公差的要求，如图4-3所示。此方法是在假定圆锥素线为理想直线的情况下给出的，当对圆锥形状公差有更高要求时，可以再给出圆锥形状公差T_F。这种给定方法适用于对圆锥工件的某给定截面直径有较高要求的情况，如阀类零件两相互结合的圆锥，在规定的截面上要求接触良好，以保证有较好的密封性。

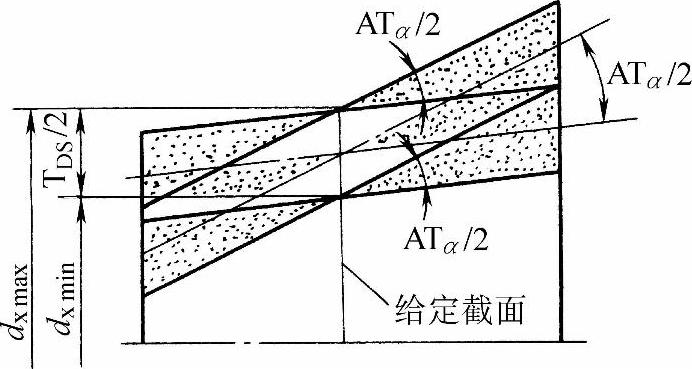

图4-3 T_DS和AT公差带关系
