表面粗糙度参数与数值评定方法探析

时间:2023-06-18 理论教育 版权反馈
【摘要】:GB/T 1031—2009采用中线制(轮廓法)评定表面粗糙度。表面粗糙度参数规定在轮廓的算术平均偏差Ra和轮廓的最大高度Rz两项参数中选取。根据产品表面功能的要求,在高度参数不能满足的前提下,可用附加参数Rsm或Rmr。对于有表面粗糙度要求的表面,应同时给出两项要求——参数值和取样长度。例如Rmr为70,c为50,则表示在轮廓最大高度50%的截面位置上,其轮廓的支承长度率的最小允许值为70%。表3-3 评定表面粗糙度参数的补充系列值

表面粗糙度参数与数值评定方法探析

GB/T 1031—2009采用中线制(轮廓法)评定表面粗糙度。表面粗糙度参数规定在轮廓的算术平均偏差Ra和轮廓的最大高度Rz两项参数中选取。在幅度参数(峰和谷)常用的参数值范围内(Ra为0.025~6.3μm,Rz为0.1~25μm),该标准推荐优先选用轮廓算术平均偏差Ra。根据产品表面功能的要求,在高度参数不能满足的前提下,可用附加参数RsmRmrc)。对于有表面粗糙度要求的表面,应同时给出两项要求——参数值和取样长度。附加参数一般不单独使用,常作为补充参数使用,与高度参数一起共同控制零件表面的微观不平程度。在使用GB/T 1031—2009时应当注意,原标准GB/T 1031—1995中高度参数为RaRzRy三项,新标准中为了与GB/T 3505—2009标准取得一致,将三项高度参数改为RaRz两项。要注意的是新标准中的Rz为原标准中的Ry。原标准中的Rz,其术语及定义已取消,即取消了“微观不平度十点高度”这一参数定义。原标准GB/T 1031—1995中间矩参数为SSm两项。新标准中仅采用了轮廓单元宽度Xs的平均值(原Sm),命名为Rsm,取消了原单峰平均间距S

轮廓算术平均偏差Ra、轮廓的最大高度Rz及附加的评定参数RsmRmrc)的参数值见表3-2,评定表面粗糙度参数的补充系列值见表3-3。

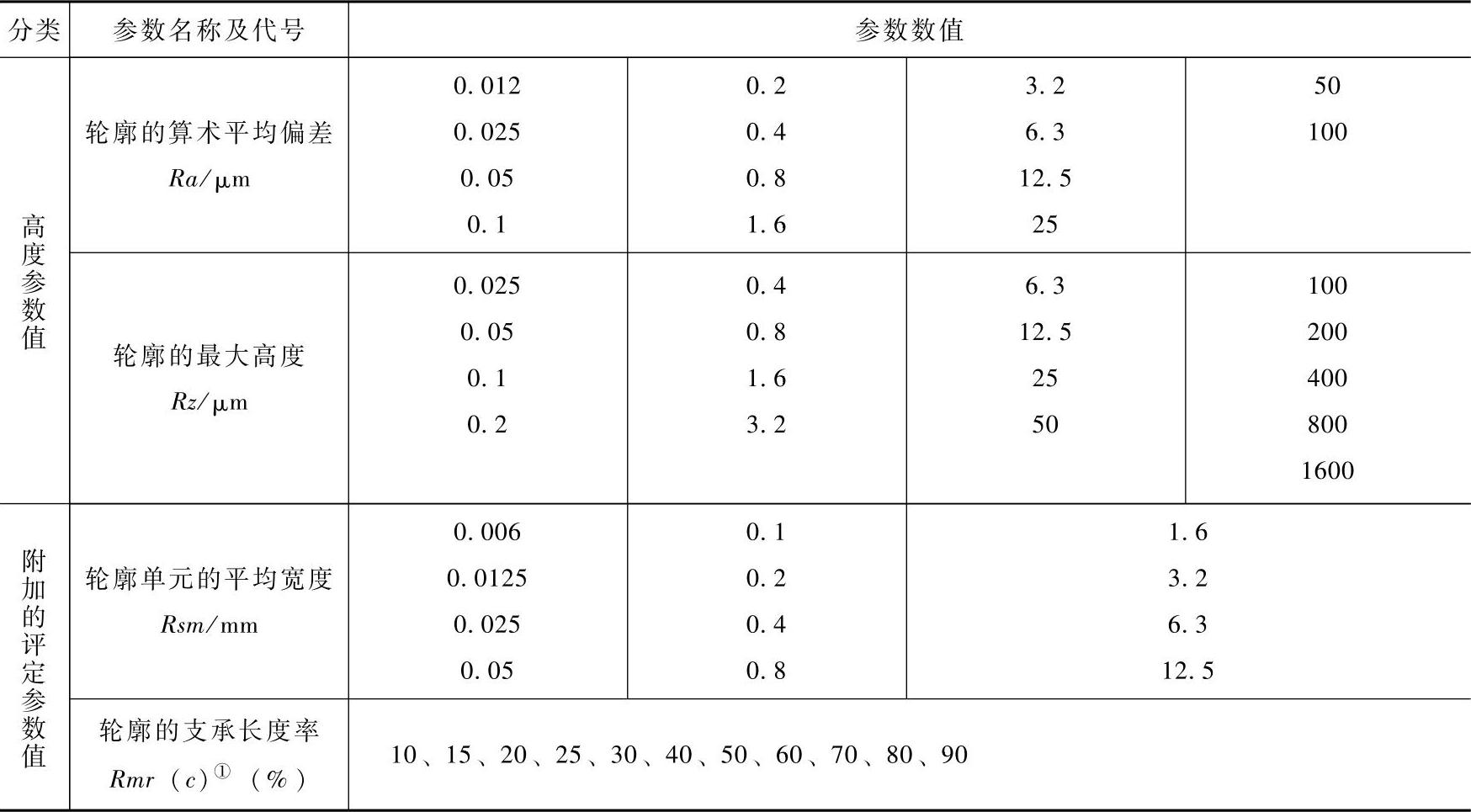

表3-2 表面粗糙度参数及其数值(摘自GB/T 1031—2009)


①选用轮廓的支承长度率参数时,应同时给出轮廓截面高度c值。它可用微米或Rz的百分数表示。Rz的百分数系列如下:5%、10%、15%、20%、25%、30%、40%、50%、60%、70%、80%、90%。例如Rmrc)为70,c为50,则表示在轮廓最大高度50%的截面位置上,其轮廓的支承长度率的最小允许值为70%。

表3-3 评定表面粗糙度参数的补充系列值(摘自GB/T 1031—2009)
