1.公差带和极限偏差在零件图中的标注

1）当采用公差带标注时，公差带代号应注写在公称尺寸的右边，如图1-15和图1-16所示。

图1-15

图1-16

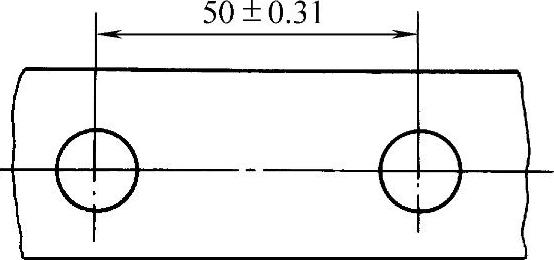

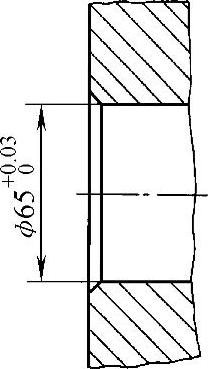

2）当采用极限偏差标注时，上偏差应注在公称尺寸的右上方；下偏差应注在上偏差正下方，并与公称尺寸在同一底线上，上极限偏差和下极限偏差的数宇高度应小于公称尺寸数宇高度，巨小数点对齐，小数点后的位数相同，如图1-17和图1-18所示；当上、下极限偏差相同时，偏差只需注写一次，并在偏差与公称尺寸之间注出符号“±”，其高度应和公称尺寸数宇高度相同，如图1-21所示。

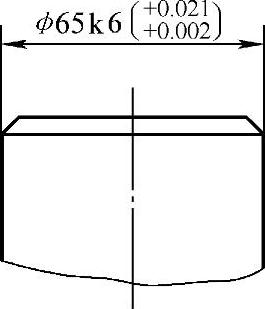

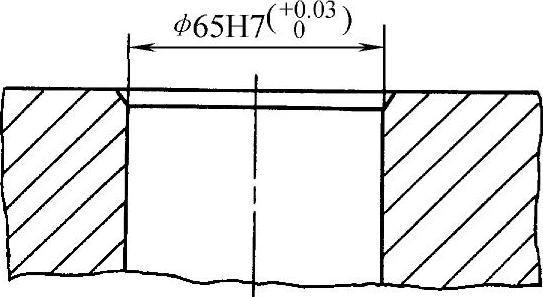

3）当同时标注公差带代号和相应的极限偏差时，极限偏差注在公差带代号后面并加上圆括号，如图1-19、图1-20所示。

图1-17

图1-18

图1-19

图1-20

图1-21(www.daowen.com)

2.配合在装配图中的标注

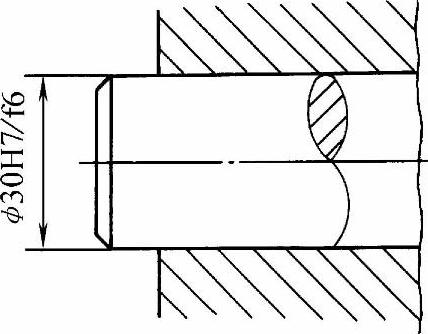

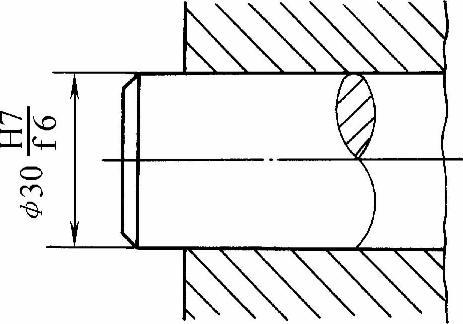

1）在装配图中标注线性尺寸的配合代号时，必须在公称尺寸的右边，用分数的形式注出，分子为孔的公差带代号，分母为轴的公差带代号，如图1-22所示。必要时允许按图1-23所示的形式标注。

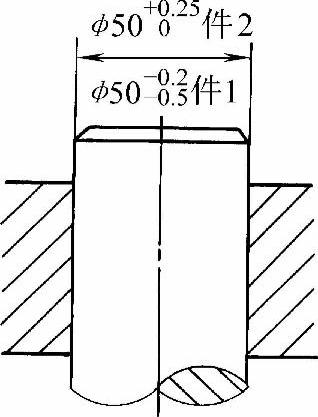

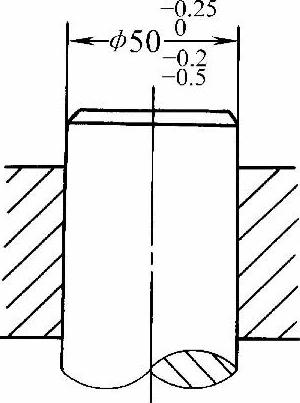

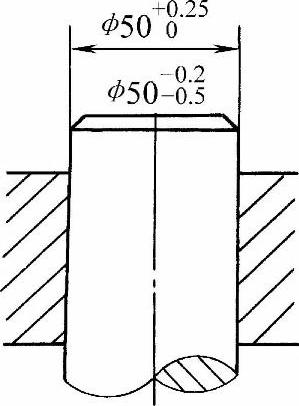

2）在装配图中标注相配零件的极限偏差时，一般应将孔的公称尺寸和极限偏差注写在尺寸线的上方，轴的公称尺寸和极限偏差注写在尺寸线下方，如图1-24所示。也允许按图1-25和图1-26的形式标注。

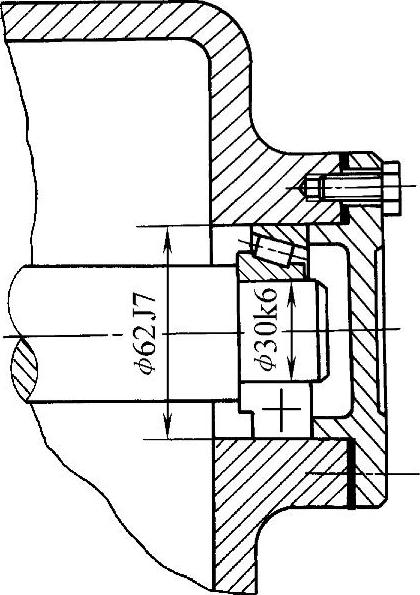

3）标注标准件、外购件与零件（轴或孔）的配合代号时，可以仅标注相配零件的公差带代号，如图1-27所示。

图1-22

图1-23

图1-24

图1-25

图1-26

图1-27
