孔径和轴公差带:极限偏差解析

时间:2023-06-18 理论教育 版权反馈
【摘要】:按国家标准规定的标准公差和基本偏差组合,可以得到许多大小和位置不同的公差带,这些孔、轴公差带组合,可以得到大量的各种配合。因此,GB/T 1800.2—2009规定在≤500mm公称尺寸范围内,孔、轴公差带各为203个。公称尺寸≤500mm孔公差带极限偏差数值见表1-5;公称尺寸≤500mm轴公差带极限偏差数值见表1-6。

孔径和轴公差带:极限偏差解析

按国家标准规定的标准公差和基本偏差组合,可以得到许多大小和位置不同的公差带,这些孔、轴公差带组合,可以得到大量的各种配合。采用如此大量的公差带既不经济,也不必要。因此,GB/T 1800.2—2009规定在≤500mm公称尺寸范围内,孔、轴公差带各为203个。在满足生产需要的基础上,为取得更佳的综合经济效果,GB/T 1801—2009对于≤500mm公称尺寸范围内,孔公差带的规定如图1-13所示;轴公差带的规定如图1-14所示。选用时,应优先选用圆圈中的公差带,其次选用方框中的公差带,最后选用其他的公差带。

公称尺寸≤500mm孔公差带极限偏差数值见表1-5;公称尺寸≤500mm轴公差带极限偏差数值见表1-6。

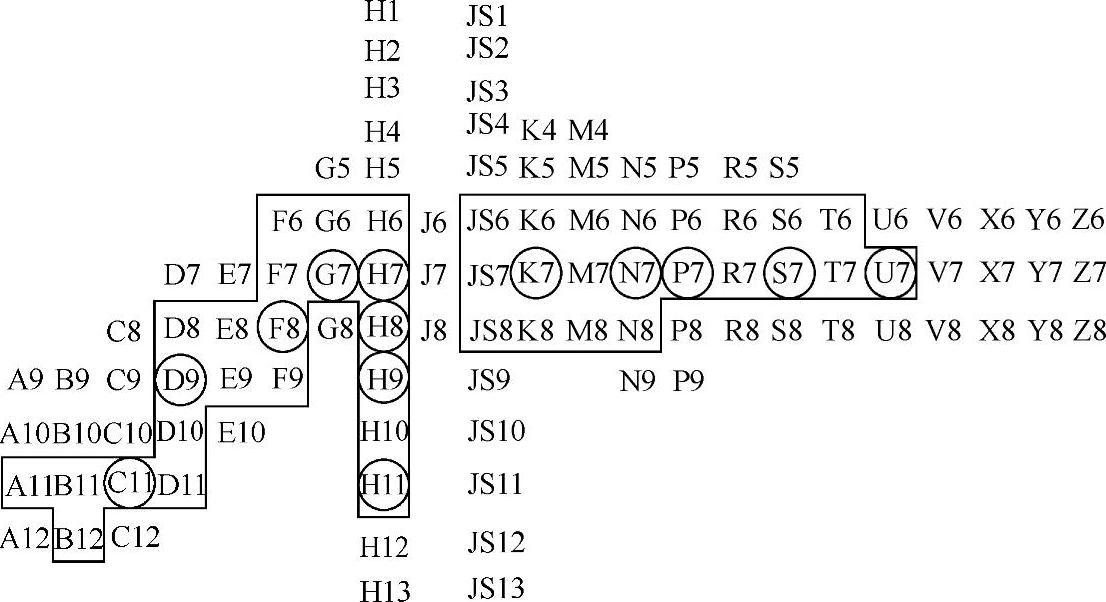

图1-13 公称尺寸至500mm孔公差带

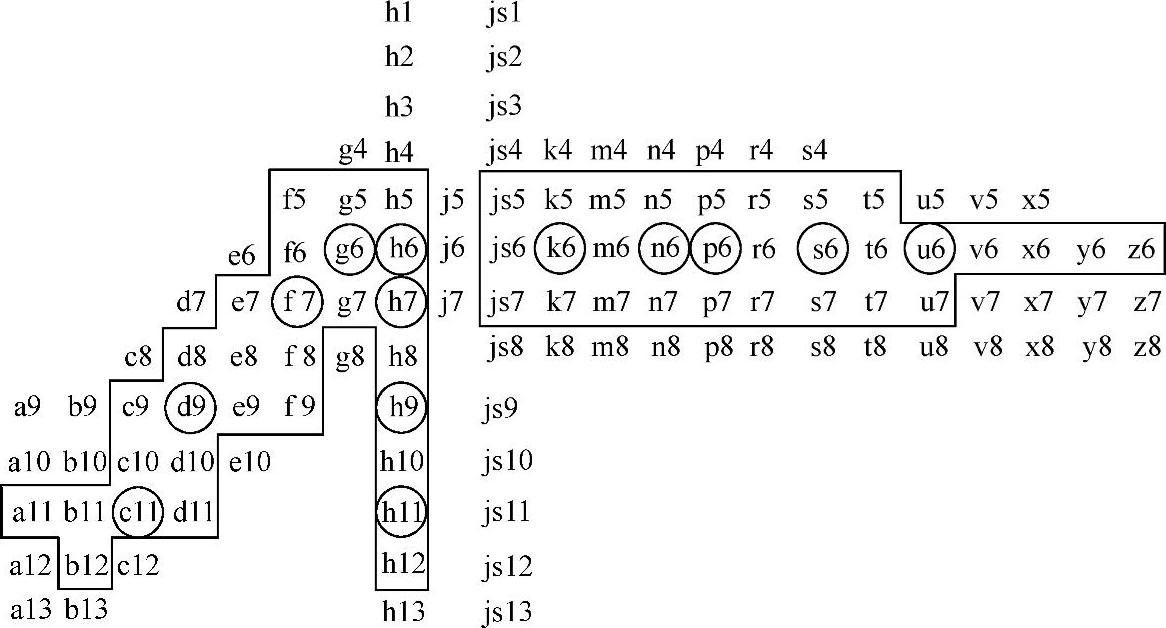

图1-14 公称尺寸至500mm轴公差带

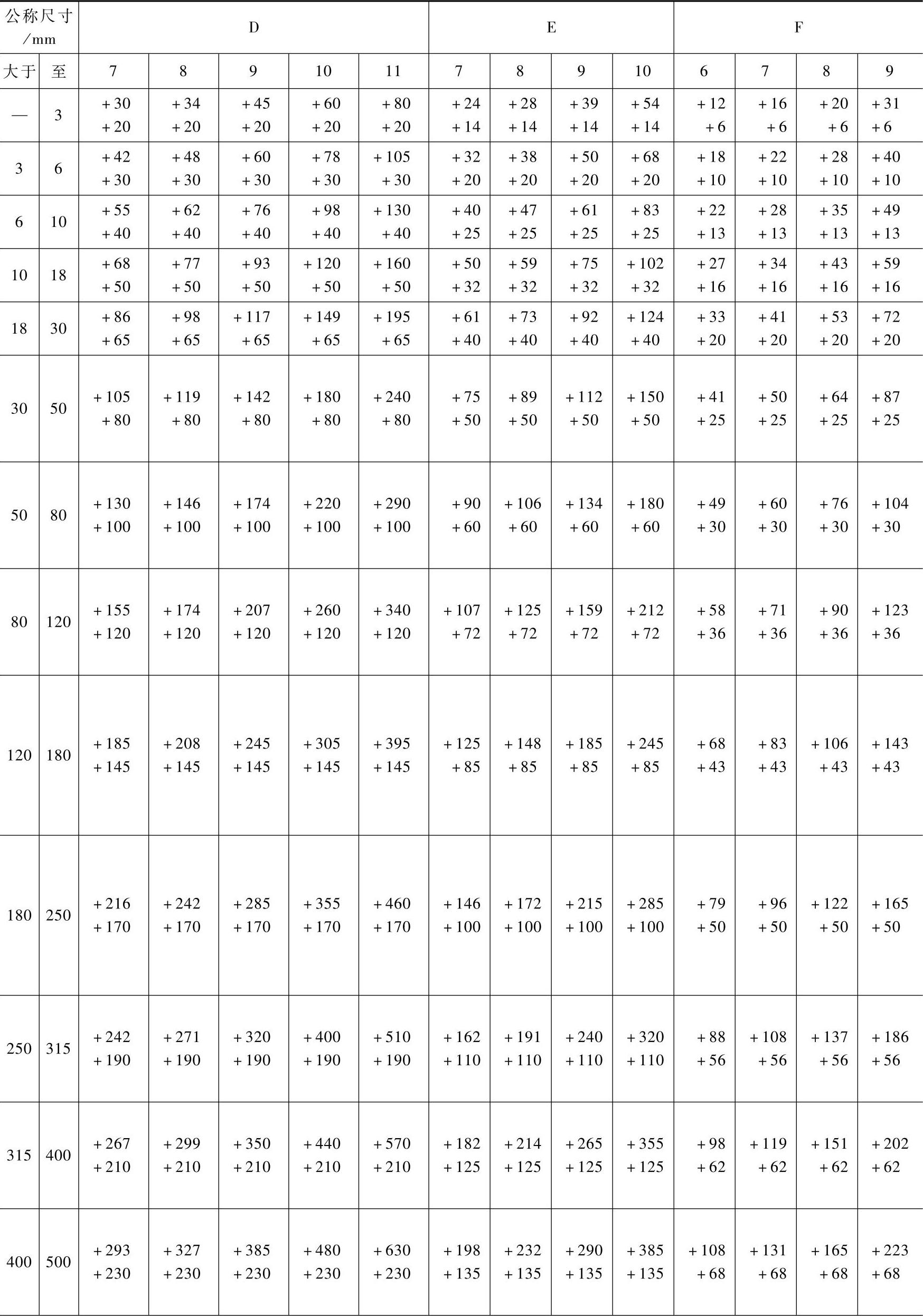

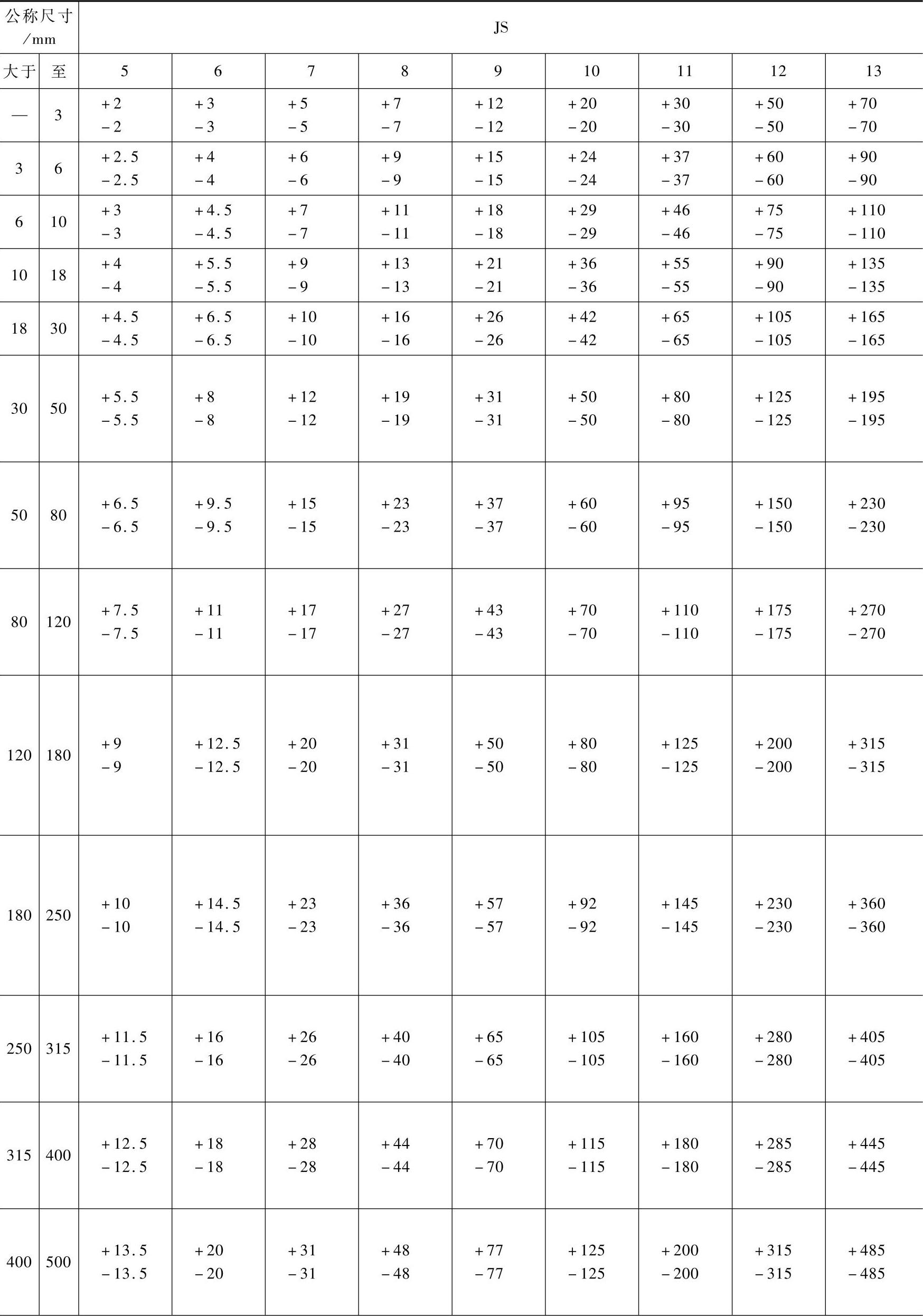

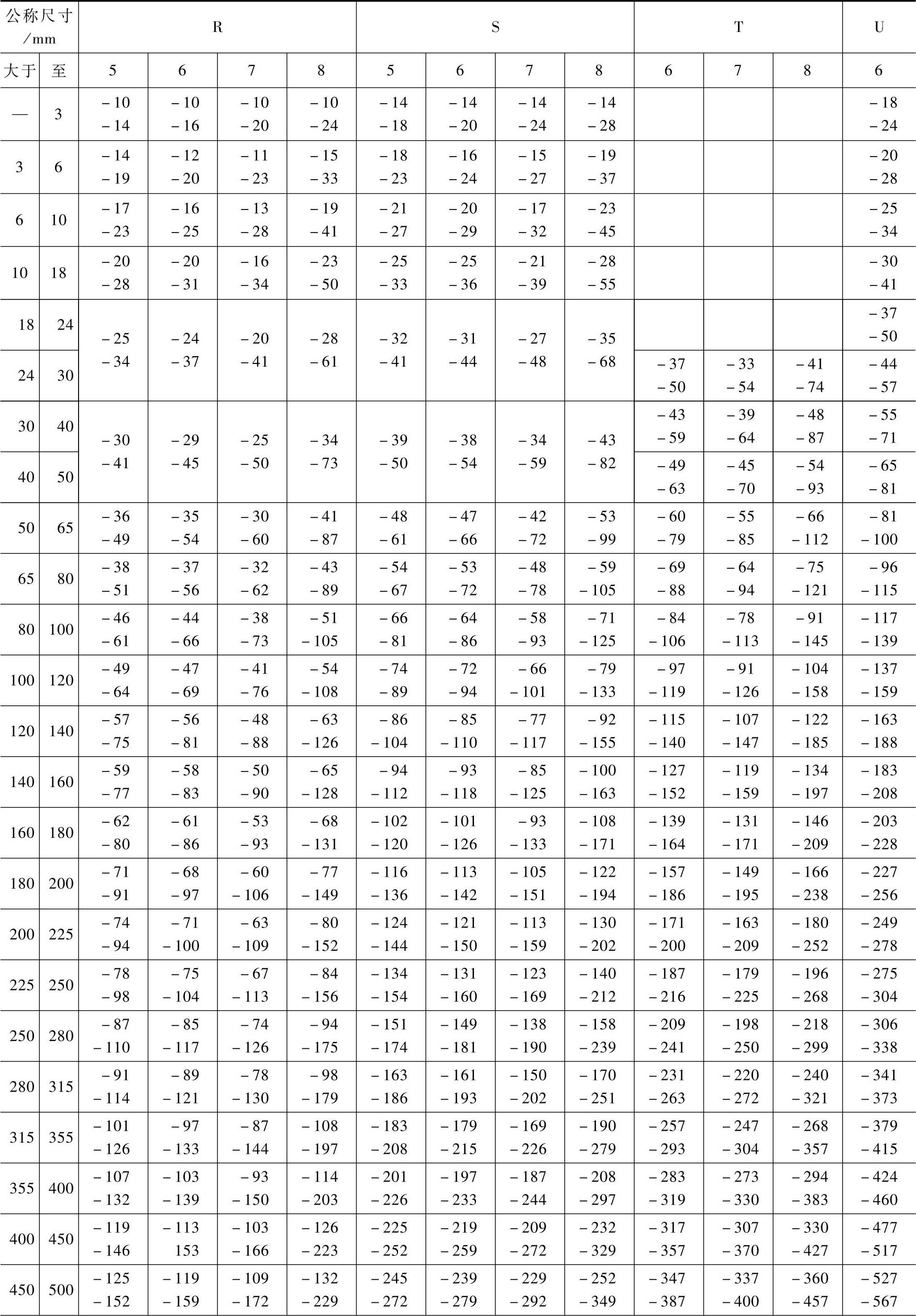

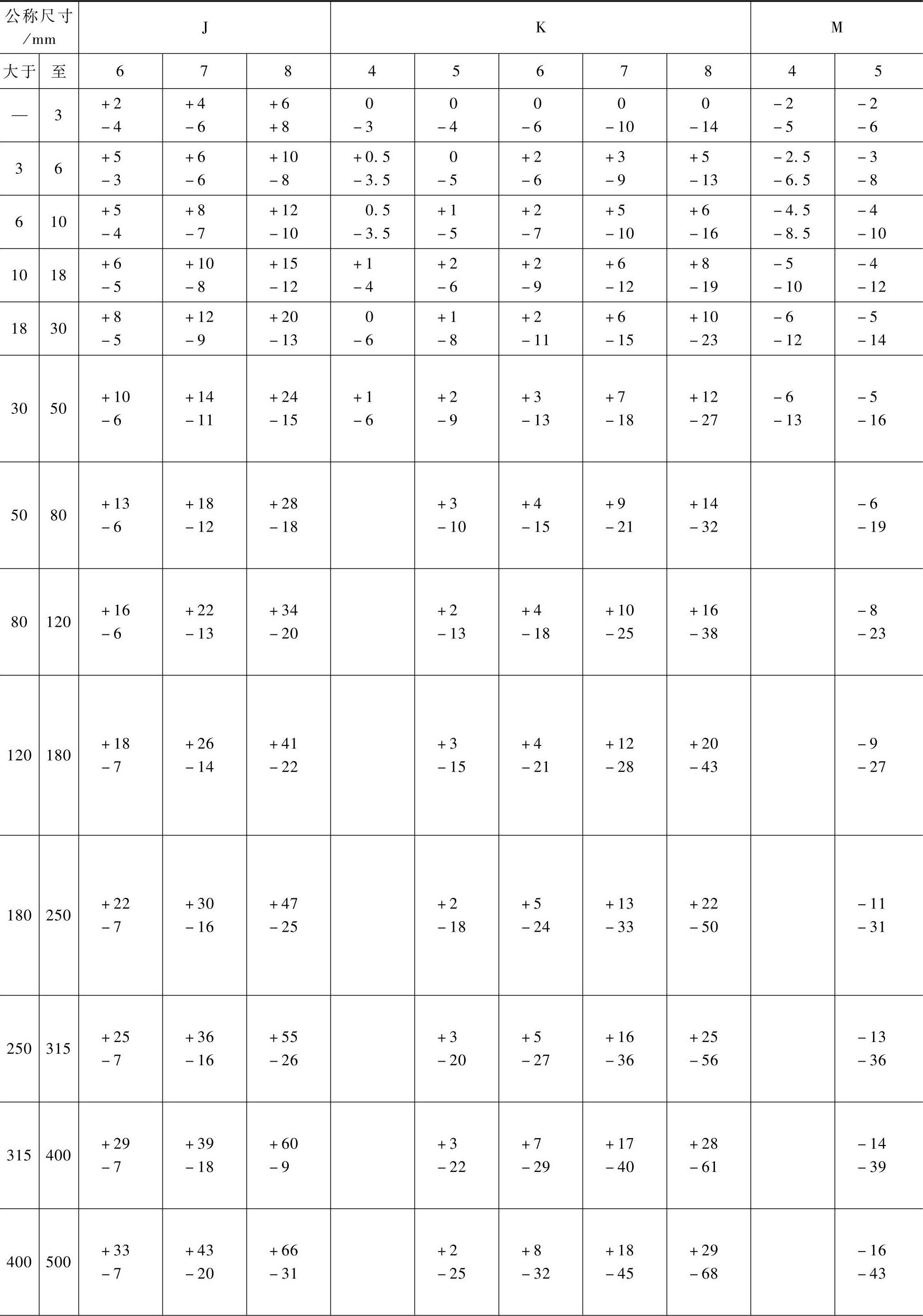

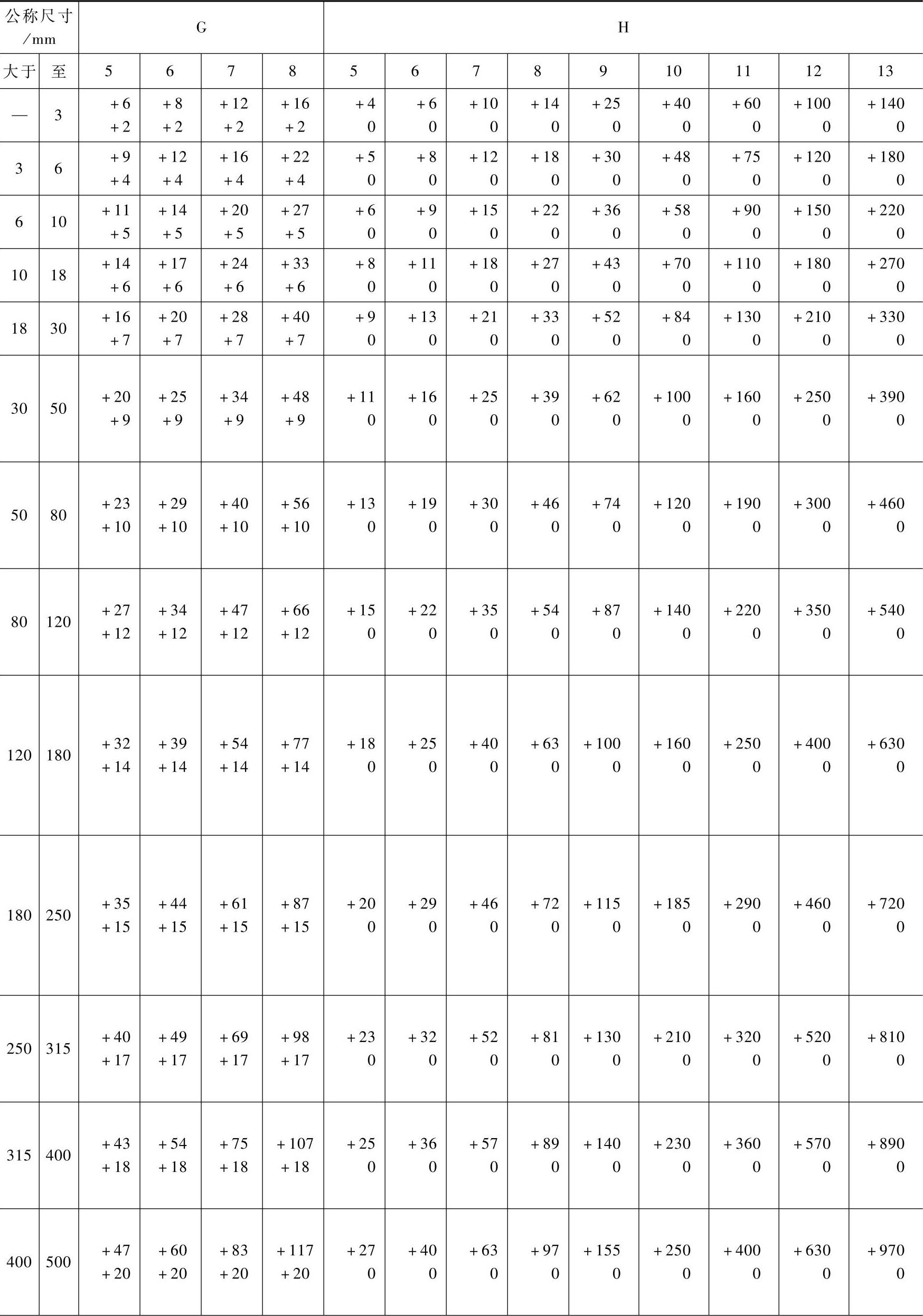

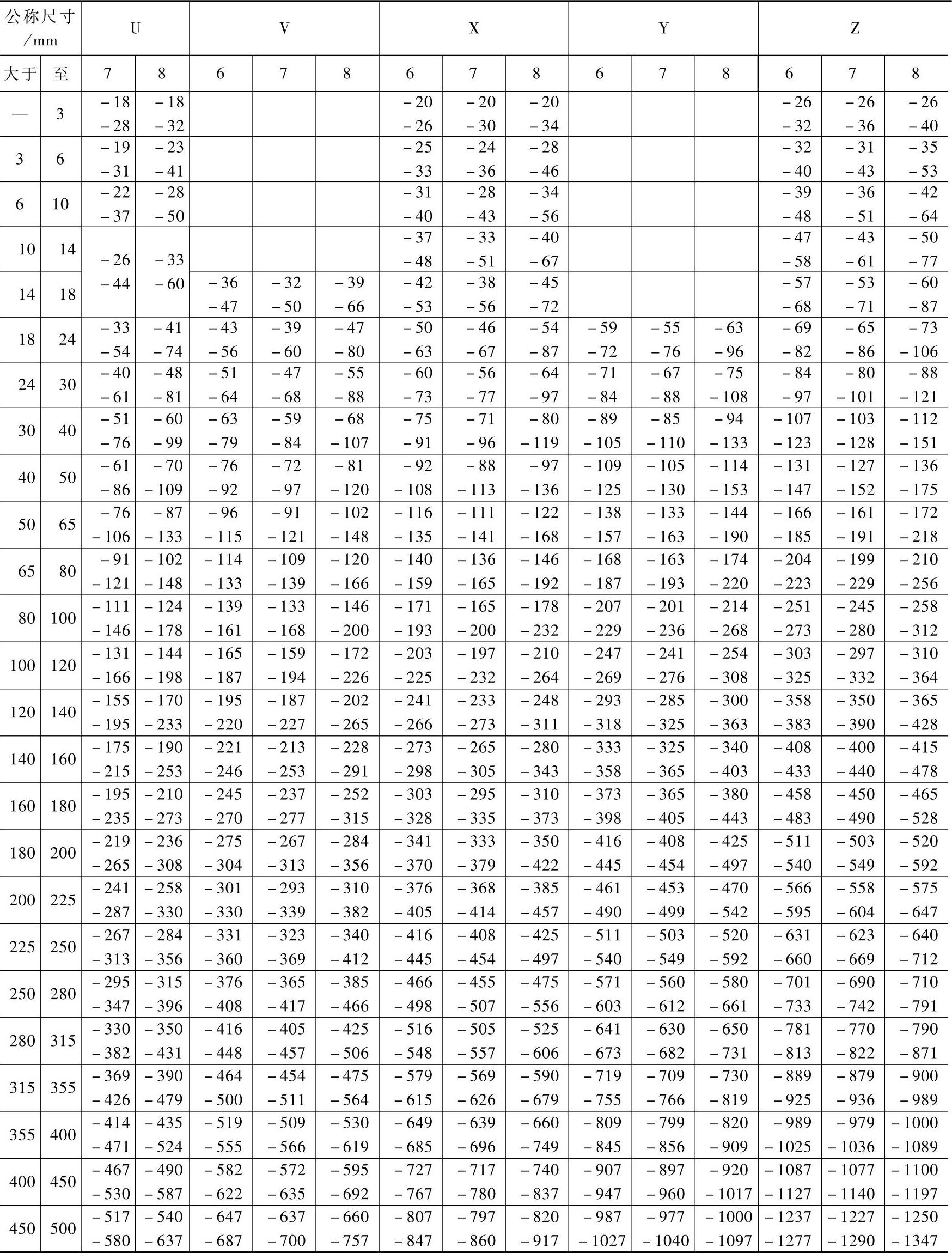

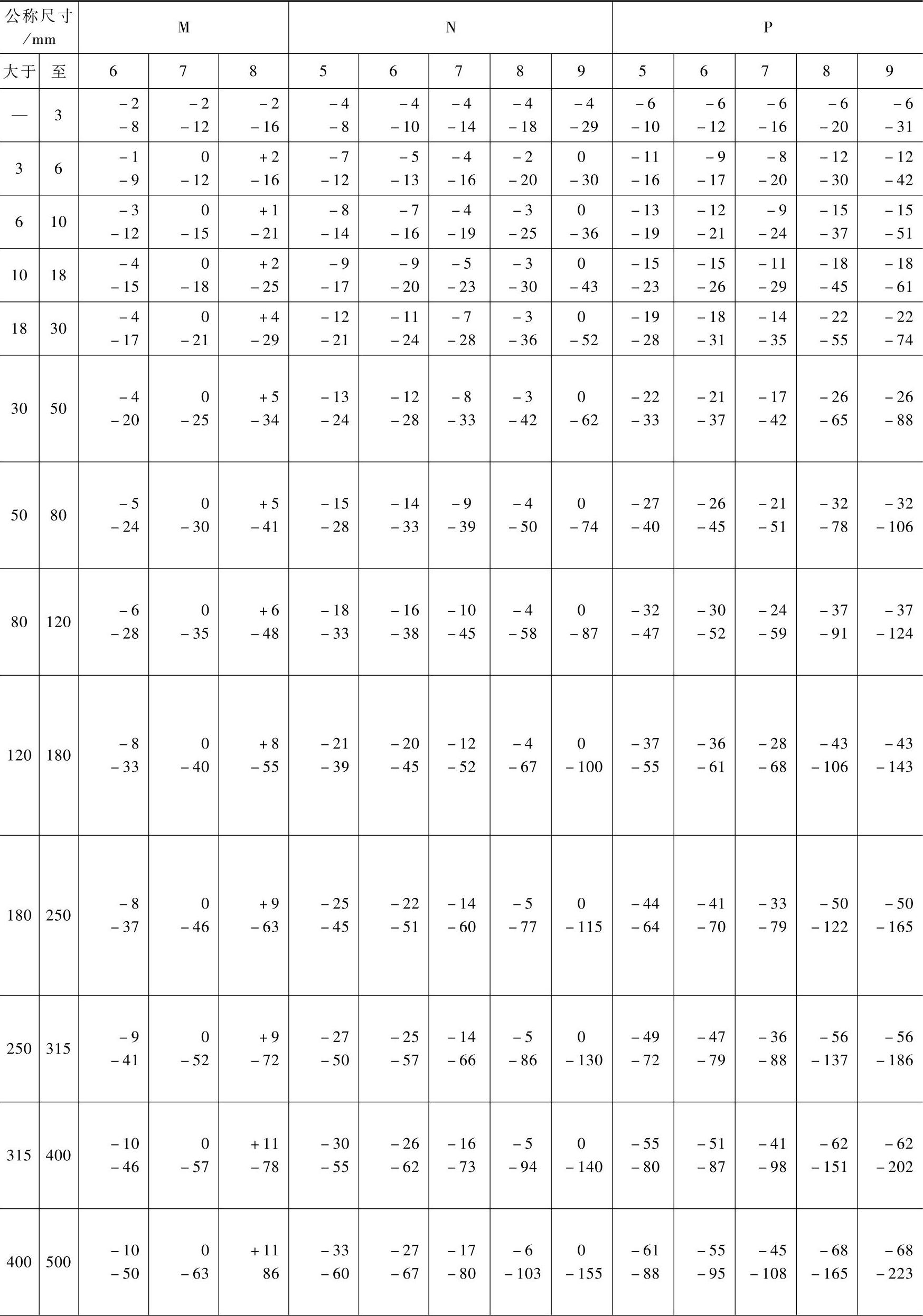

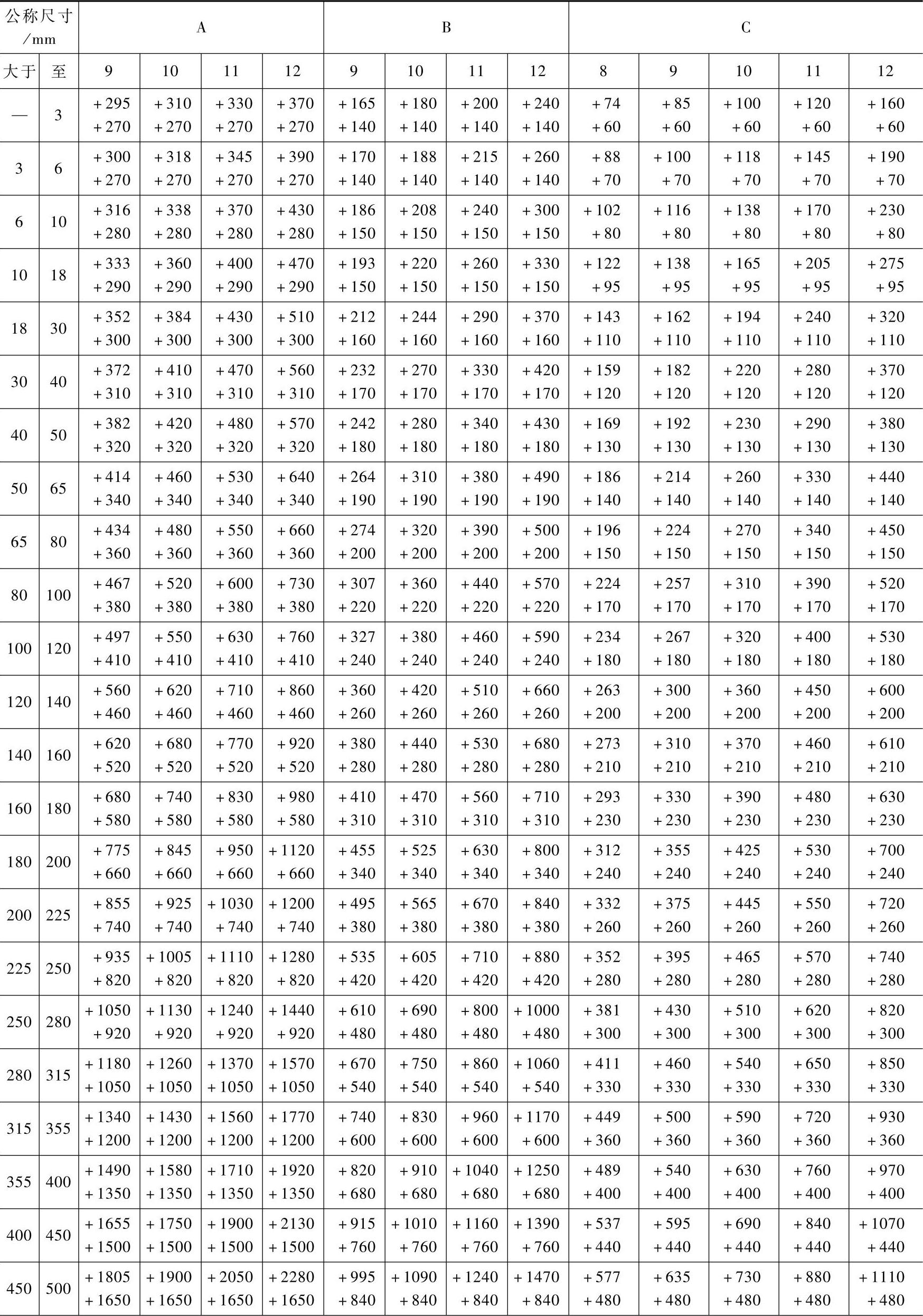

表1-5 公称尺寸≤500mm孔公差带极限偏差(摘自GB/T 1800.2—2009) (单位:μm)


(续)


(续)


(续)


(续)


(续)


(续)


(续)


注:1.公差带N9只用于大于1mm的公称尺寸。

2.公称尺寸小于1mm时,各级的A和B均不采用。

3.公称尺寸至24mm的T6~T8的偏差值未列入表内,建议以U6~U8代替。(www.daowen.com)

4.公称尺寸至14mm的V6~V8的偏差值未列入表内,建议以X6~X8代替。

5.公称尺寸至18mm的Y6~Y8的偏差值未列入表内,建议以Z6~Z8代替。

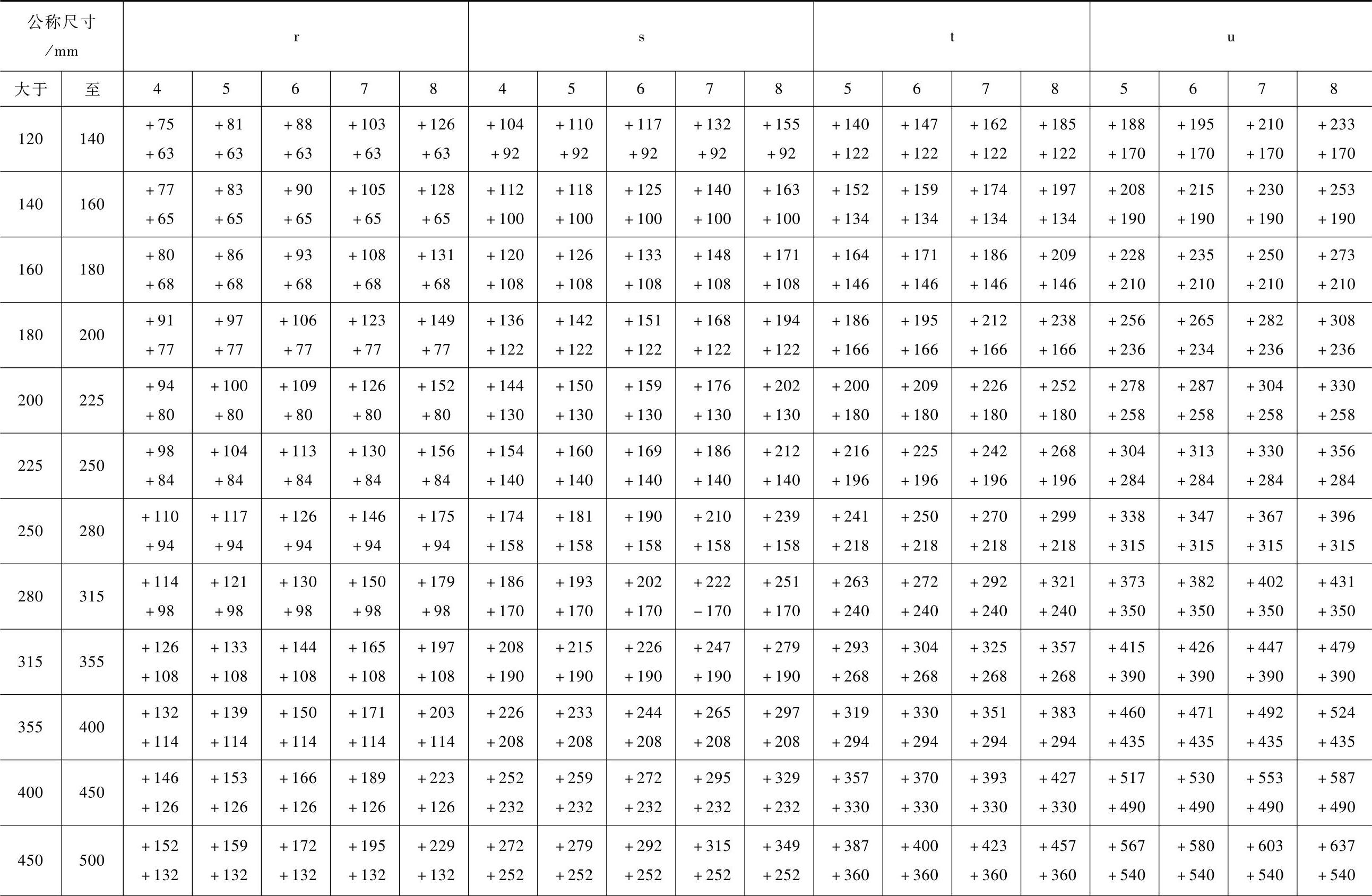

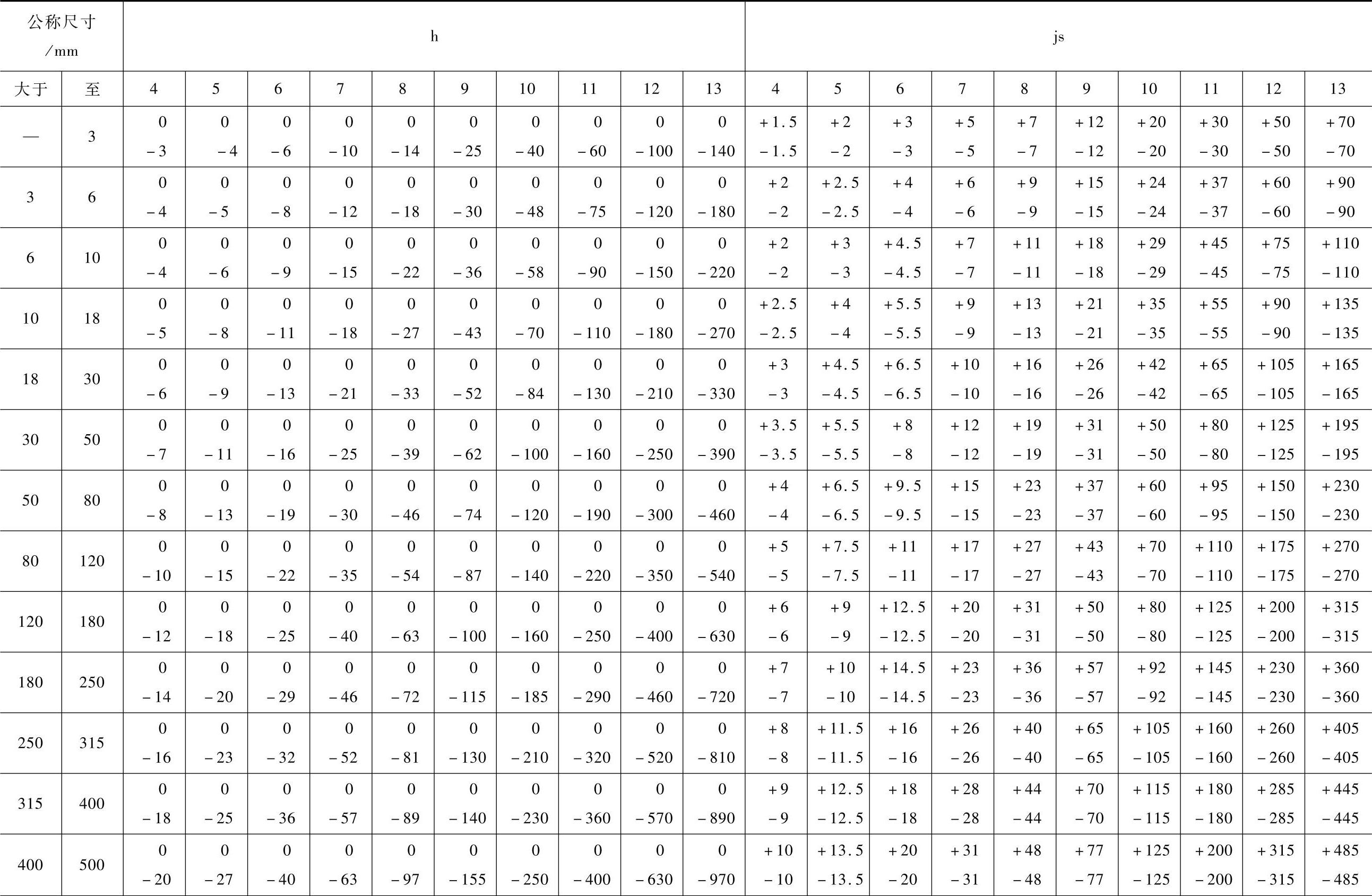

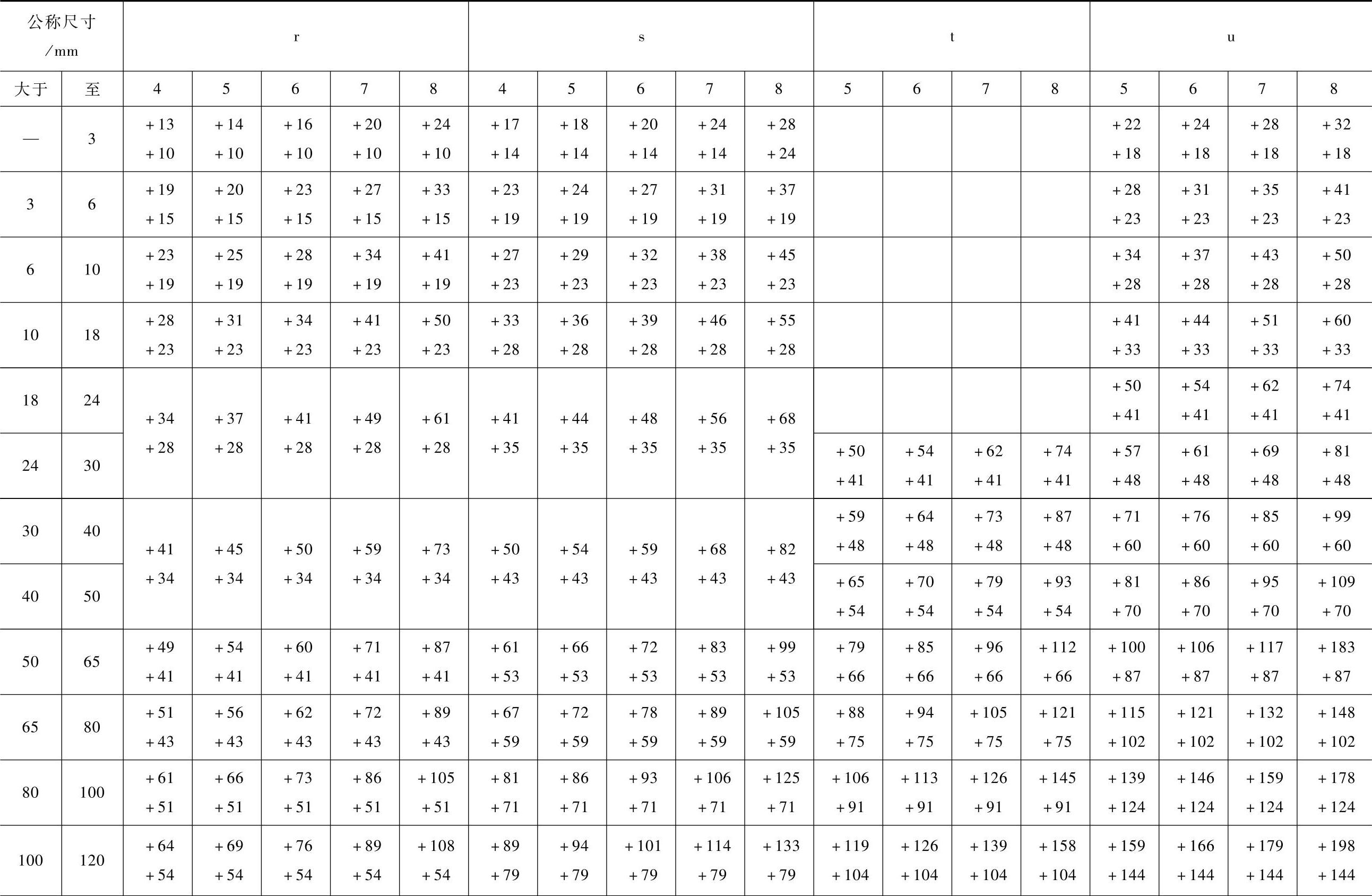

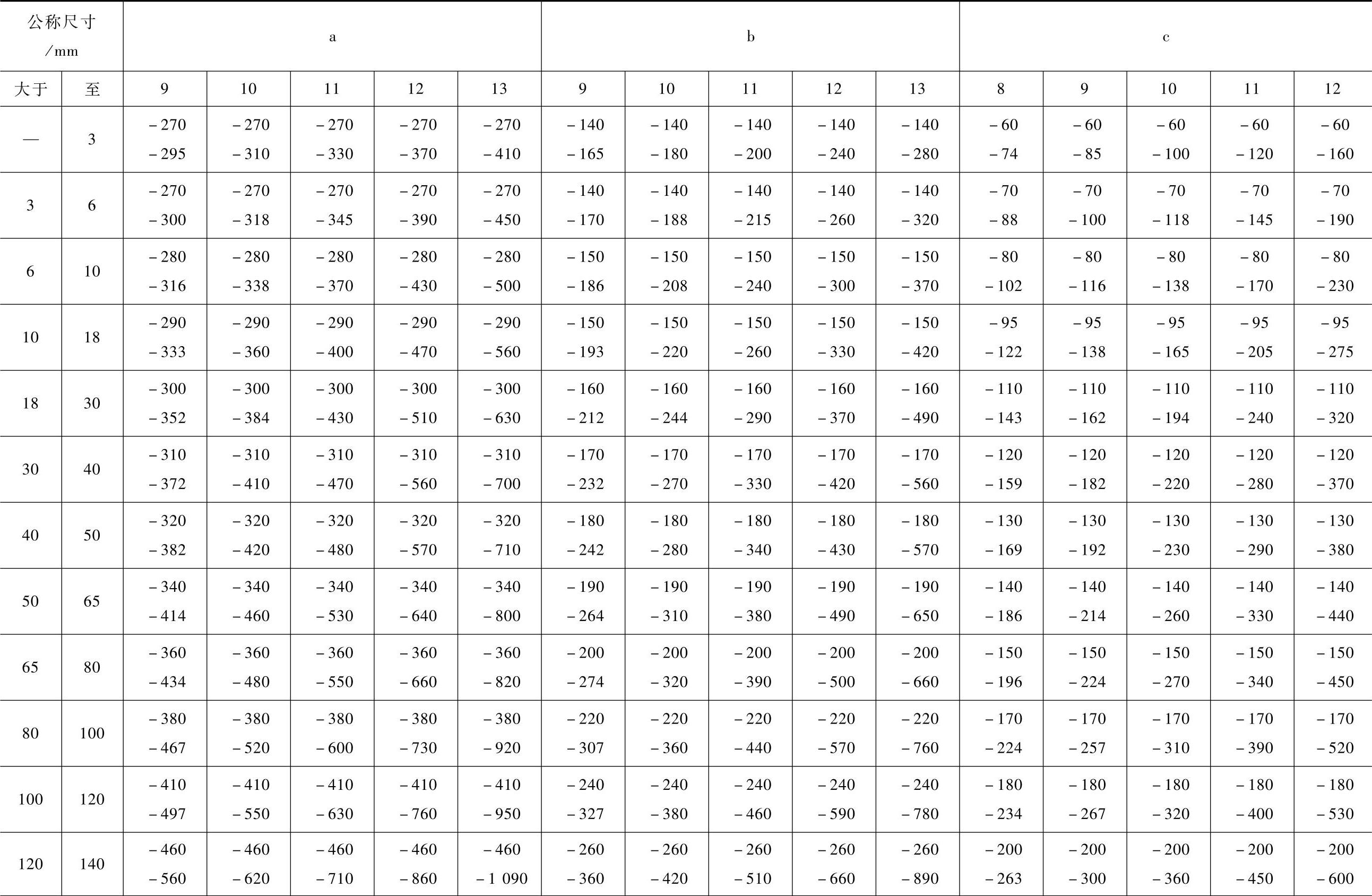

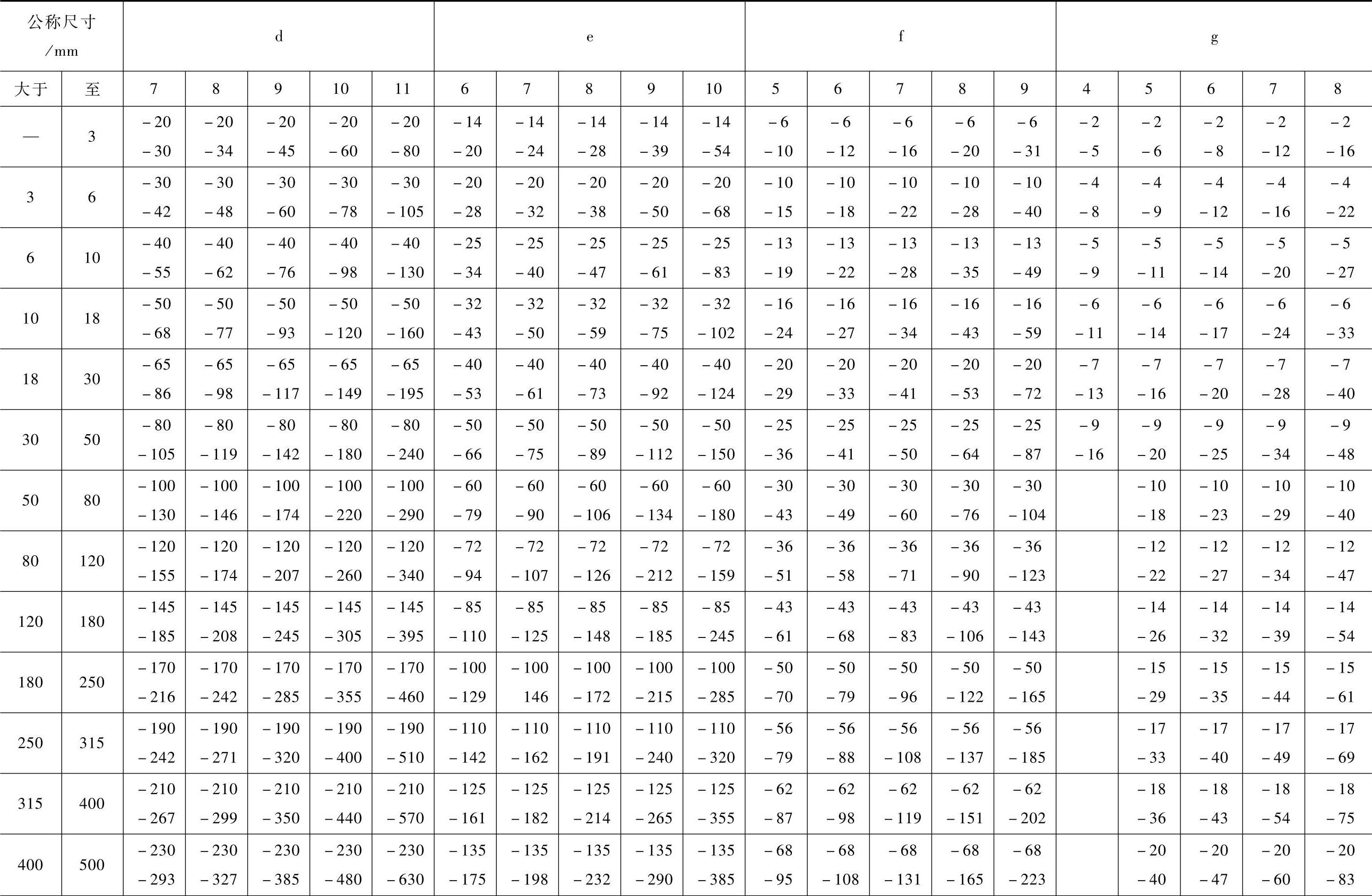

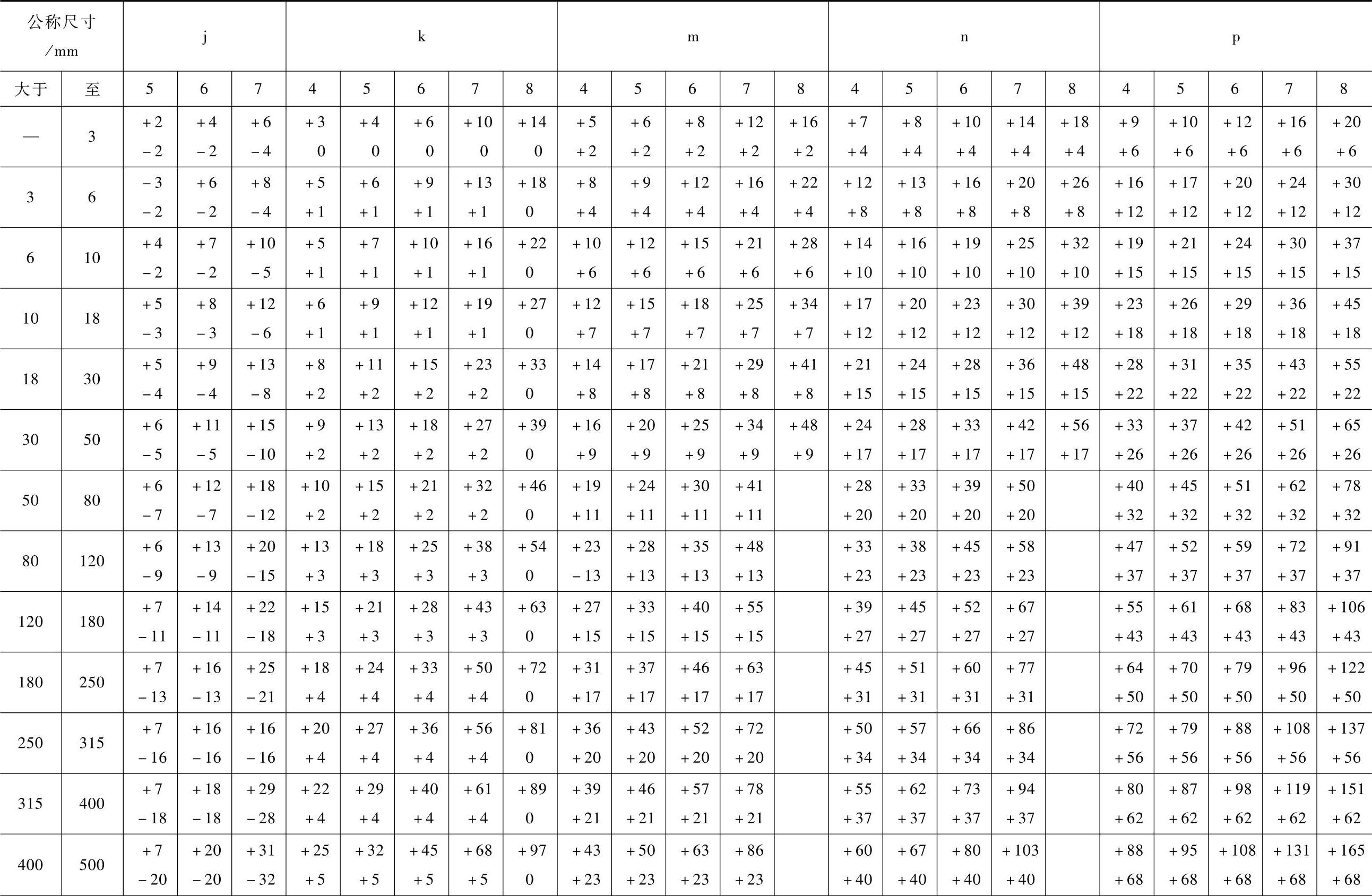

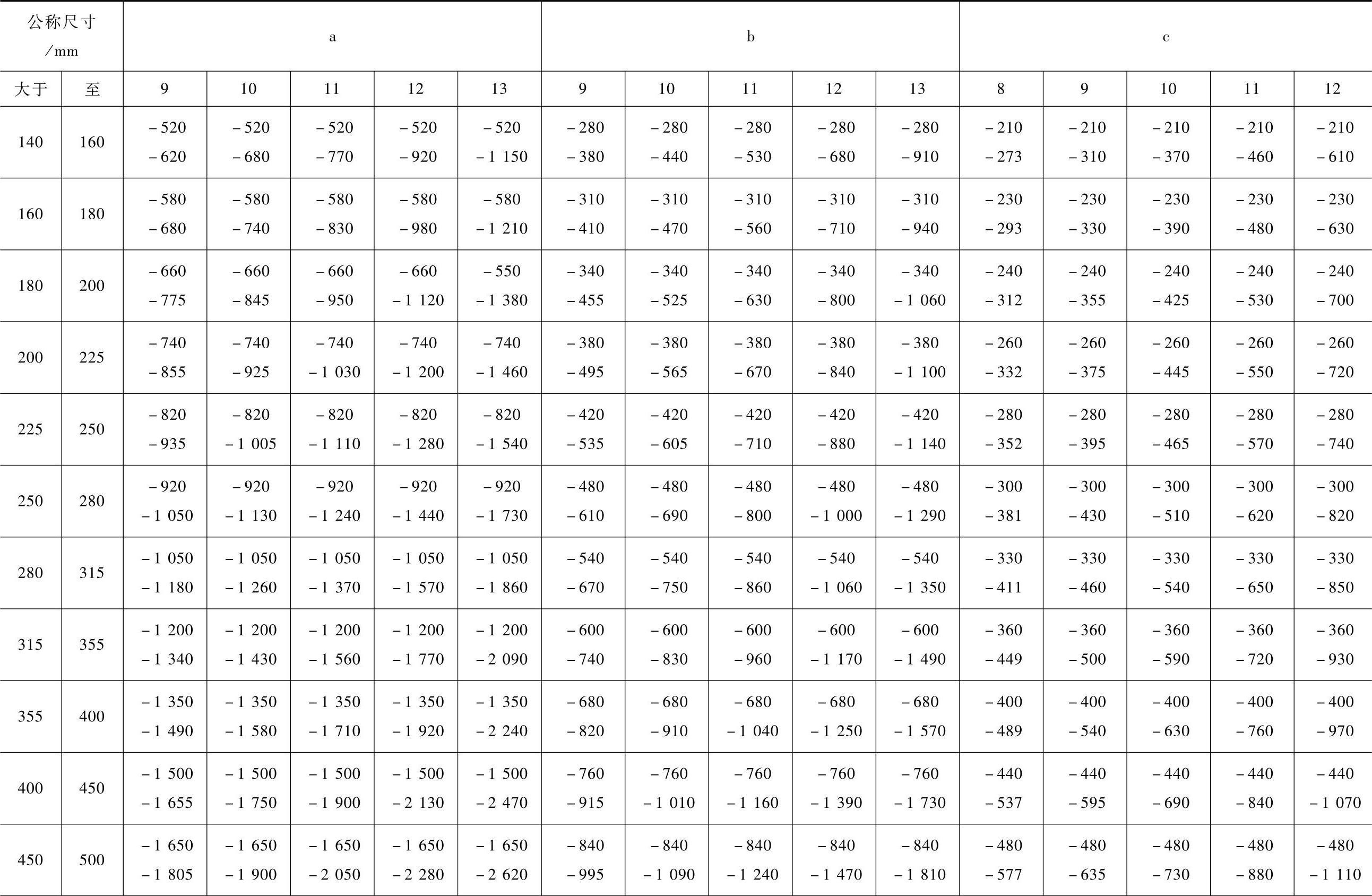

表1-6 公称尺寸≤500mm轴公差带极限偏差(摘自GB/T 1800.2—2009) (单位:μm)


(续)


(续)


(续)


(续)


(续)


(续)


(续)


(续)


注:1.公称尺寸小于1mm时,各级的“和b均不采用。

2.公称尺寸至24mm的t5~t8的偏差值未列入表内,建议以u5~u8代替。

3.公称尺寸至14mm的v5~v8的偏差值未列入表内,建议以x5~x8代替。

4.公称尺寸至18mm的y6~y8的偏差值未列入表内,建议以z6~z8代替。
