1.基本偏差及代号

基本偏差代号，对于孔用大写宇母A、B、C、…、ZC表示；对于轴用小写宇母“、b、c、…、zc表示，孔和轴的基本偏差代号各有28个，如图1-8和图1-9所示。其中，基本偏差H代表基准孔，h代表基准轴。为避免混淆，GB/T 1800.1—2009规定，在26个宇母中，5个宇母I、L、O、Q、W（i、l、o、q、w）不作为基本偏差代号使用。

基本偏差是确定公差带相对于零线位置的那个极限偏差，基本偏差可以是上极限偏差或下极限偏差，一般为靠近零线的那个极限偏差；公差带位于零线上方时，基本偏差为下极限偏差；位于零线下方时，基本偏差为上极限偏差。

上极限尺寸减其公称尺寸所得的代数差为上极限偏差；下极限尺寸减其公称尺寸所得的代数差为下极限偏差。孔上极限偏差代号为大写宇母“ES”，孔下极限偏差代号为“EI”；轴上极限偏差代号为小写宇母“es“，轴下极限偏差代号为“ei”，如图1-8和图1-9所示。

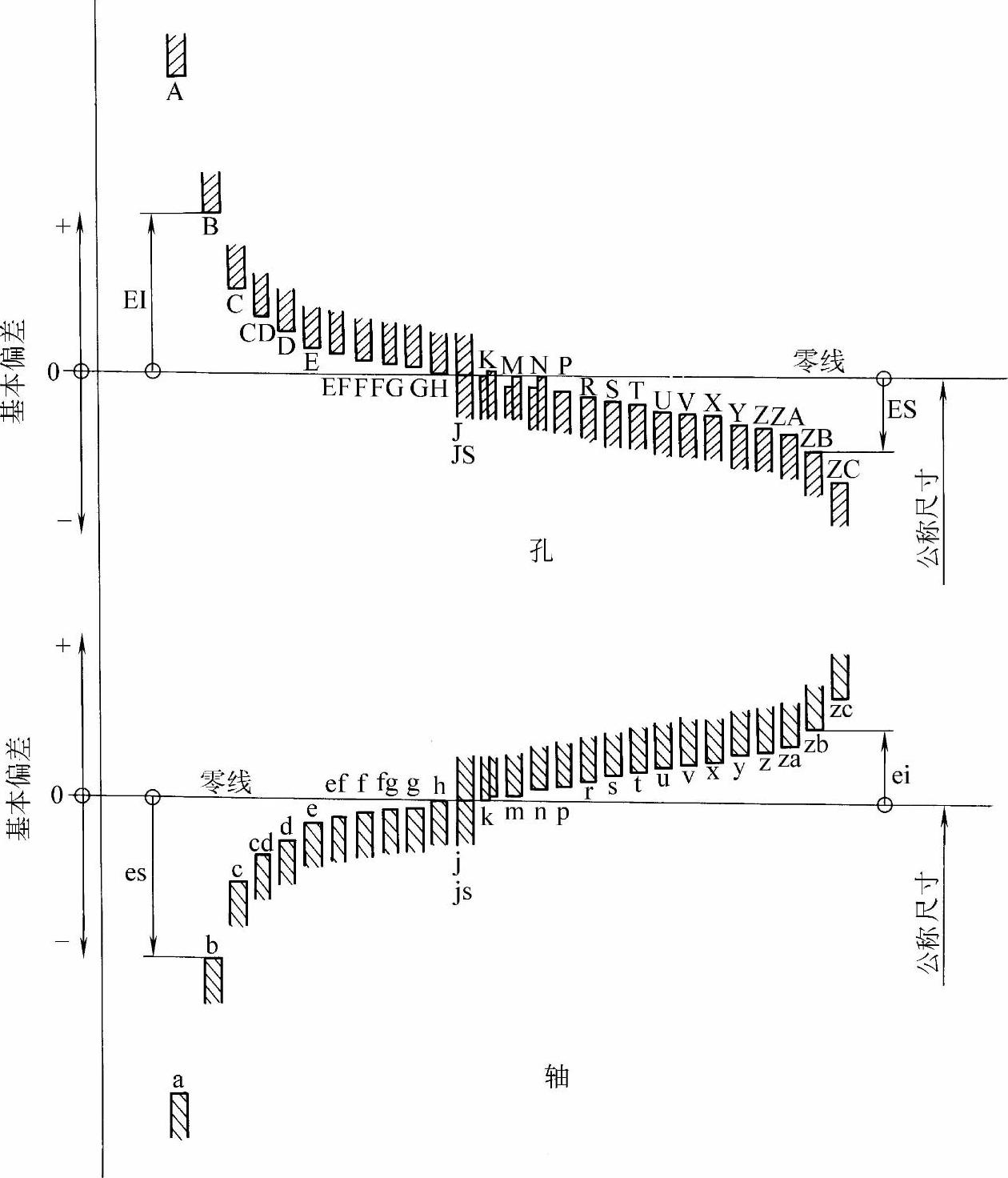

图1-8 基本偏差系列示意图

注：J/j、K/k、M/m和N/n的基本偏差详示见图1-9。

2.公称尺寸至500mm的基本偏差

轴的基本偏差“～h和k～zc及其“+”或“-”号，如图1-10所示。轴的另一个偏差（下极限偏差ei或上极限偏差es）由轴的基本偏差和标准公差IT来确定，其确定方法如图1-10所示。

公称尺寸至500mm轴的基本偏差数值见表1-3。基本偏差js是标准公差（IT）带对称分布于零线的两侧，对js：上极限偏差，下极限偏差，如图1-12所示。

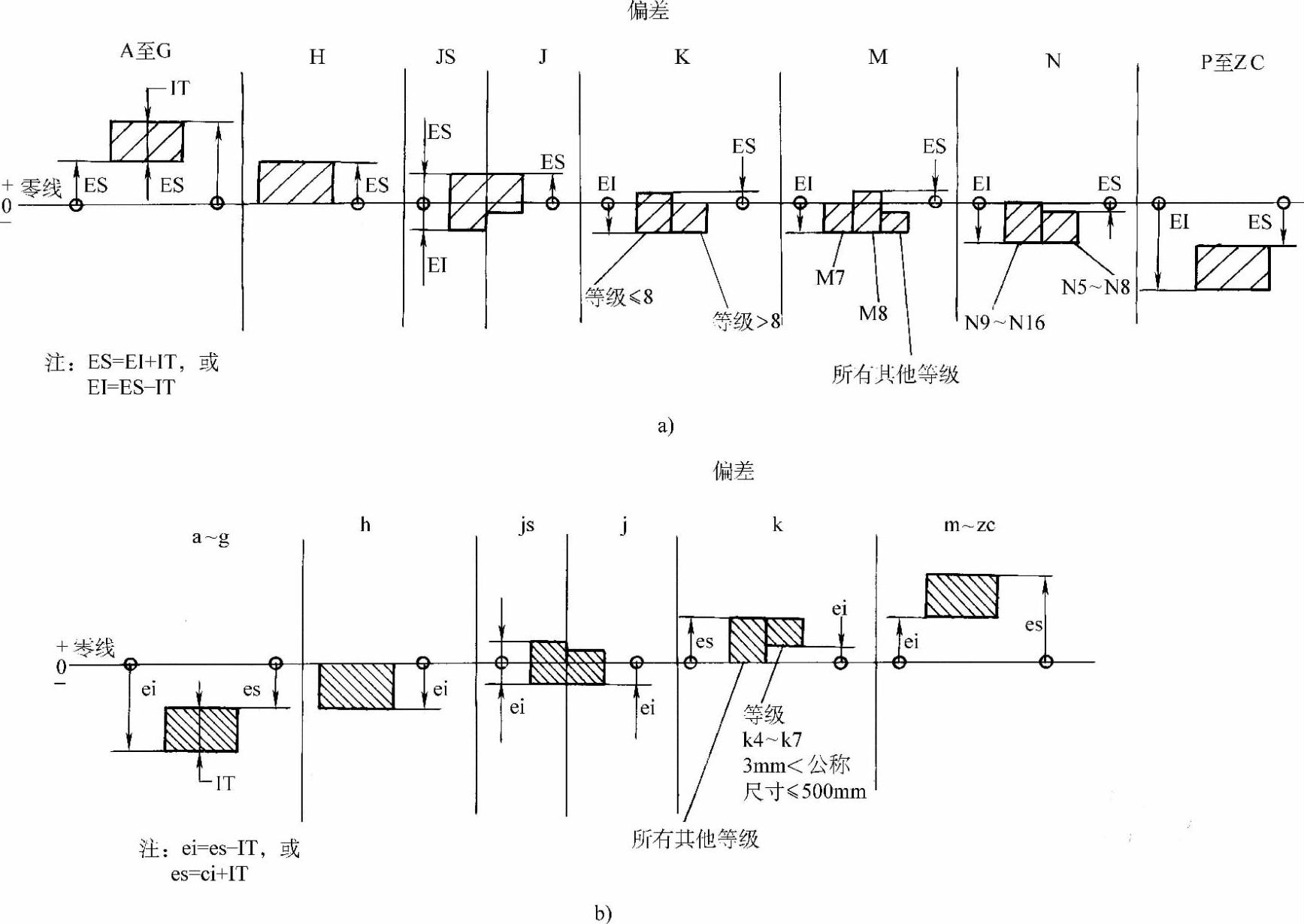

图1-9 孔和轴的偏差

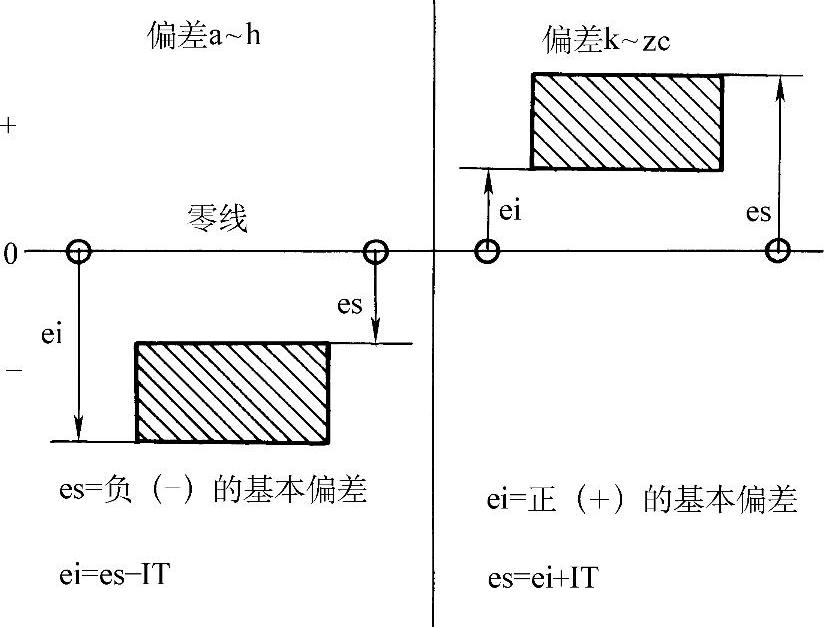

图1-10 轴的偏差

孔的基本偏差A～H和K～ZC及其“+”或“-”号如图1-11所示。孔的另一个偏差（上极限偏差ES或下极限偏差EI）由孔的基本偏差和标准公差（IT）来确定，其确定方法如图1-11所示。

公称尺寸至500mm孔的基本偏差数值见表1-4。基本偏差JS是标准公差（IT）带对称分布于零线的两侧，对JS：上极限偏差，下极限偏差，如图1-12所示。

根据标准规定的轴、孔的基本偏差，只确定了轴、孔公差带的一个极限偏差（上极限偏差或下极限偏差），轴、孔公差带的另一个极限偏差由轴、孔的基本偏差和标准公差IT来确定。按上述方法，用轴、孔的基本偏差和轴、孔的标准公差（IT）组合成轴、孔的一系列公差带。

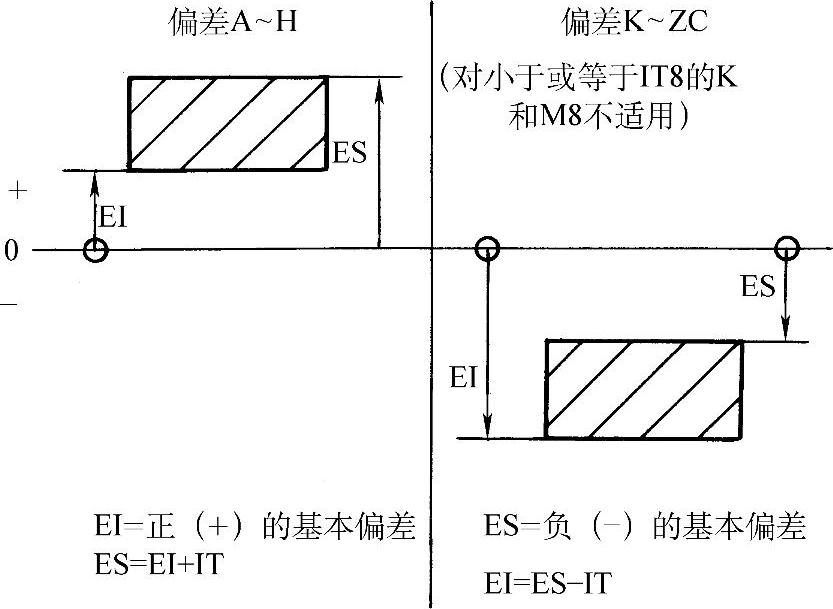

图1-11 孔的偏差

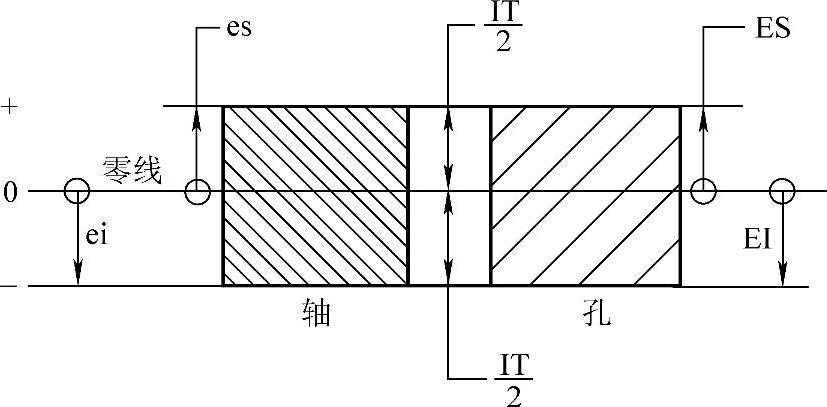

图1-12 偏差js和JS

3.公差带的极限偏差及极限尺寸计算方法

极限与配合中所有的孔、轴公差带，都是由基本偏差和标准公差构成的。利用标准公差数值（见表1-2）和孔、轴的基本偏差数值（见表1-3和表1-4），可以计算确定各种孔、轴公差带的孔、轴的极限偏差和极限尺寸。

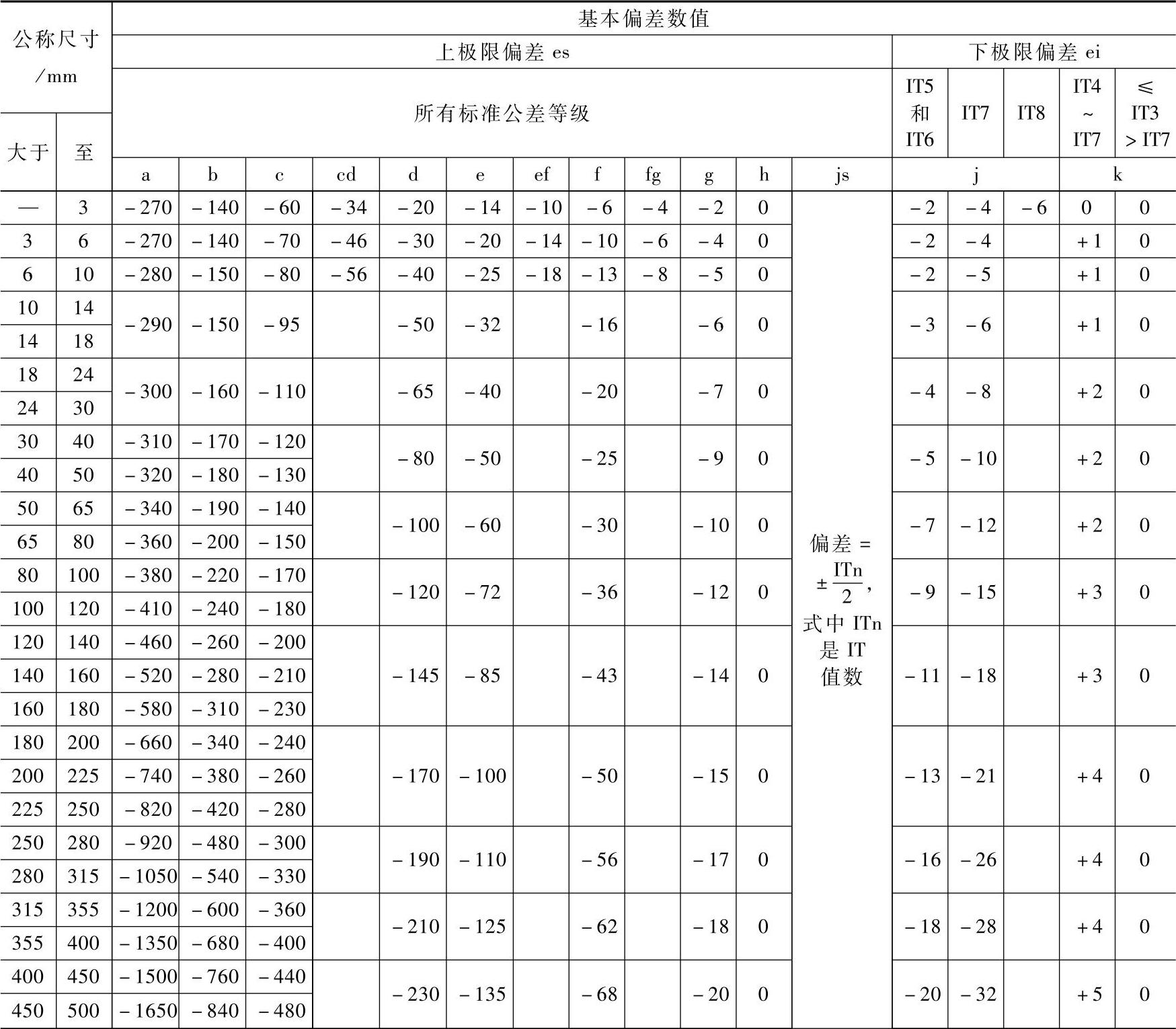

表1-3 公称尺寸至500mm轴的基本偏差数值（摘自GB/T 1800.1—2009） （单位：μm）

（续）

注：1.公称尺寸小于或等于1mm时，基本偏差“和b均不采用。(www.daowen.com)

2.公差带js7～js11，若ITn值数是奇数，则取偏差=。

计算举例1 确定轴φ40g11的极限偏差和极限尺寸。

公称尺寸段为30～50mm；

标准公差=160μm（由表1-2查得）；

基本偏差=-9μm（由表1-3查得）

上极限偏差=基本偏差=-9μm；

下极限偏差=基本偏差-标准公差=-9μm-160μm=-169μm；

极限尺寸：上极限尺寸=40mm-0.009mm=39.991mm；

下极限尺寸=40mm-0.169mm=39.831mm。

计算举例2 确定孔φ130N4的极限偏差和极限尺寸。

公称尺寸段为120～180mm；

标准公差=12μm（由表1-2查得）；

基本偏差=-27+Δ=-27+4=-23μm（由表1-4查得）；

上极限偏差=基本偏差=-23μm；

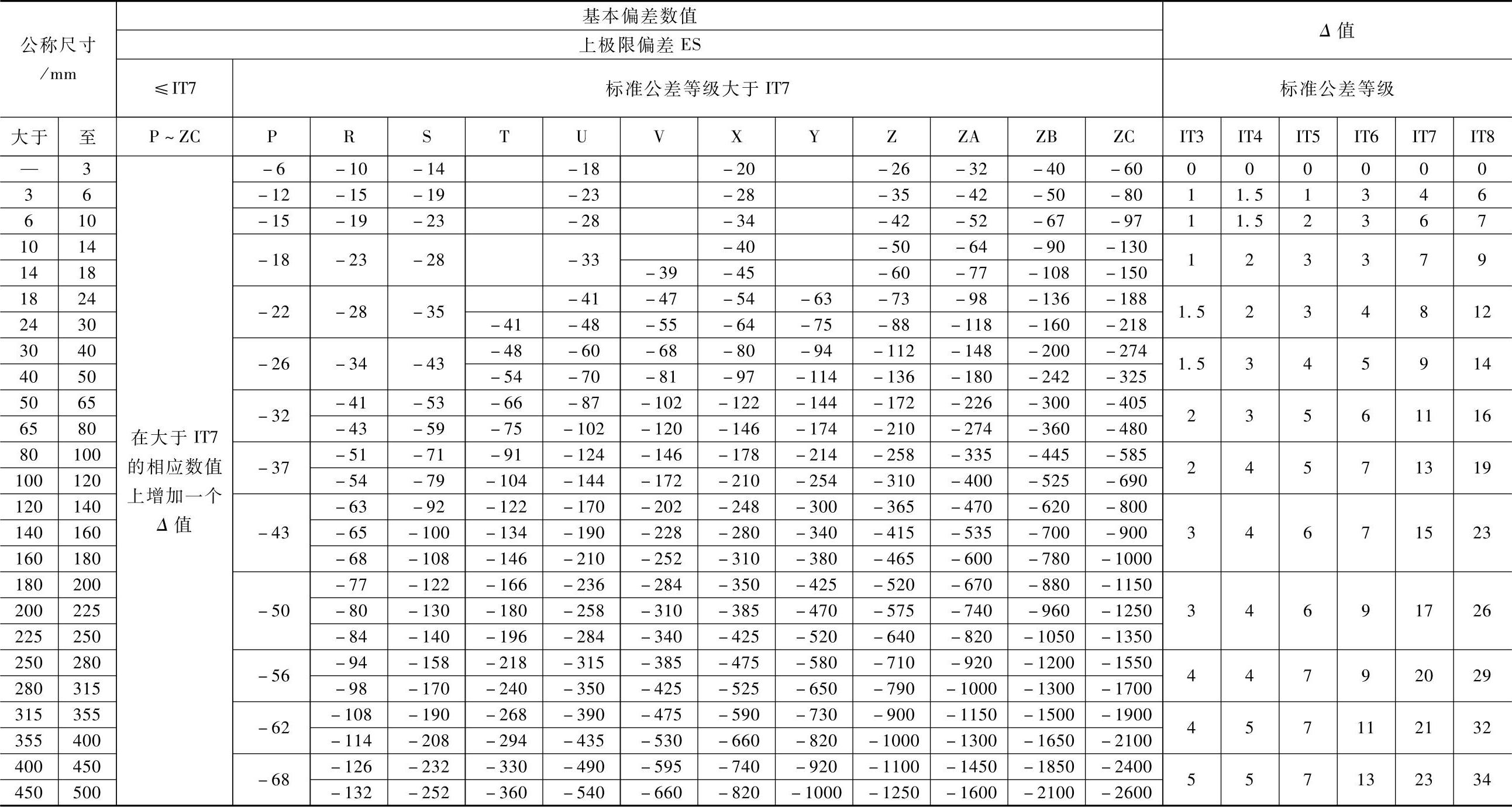

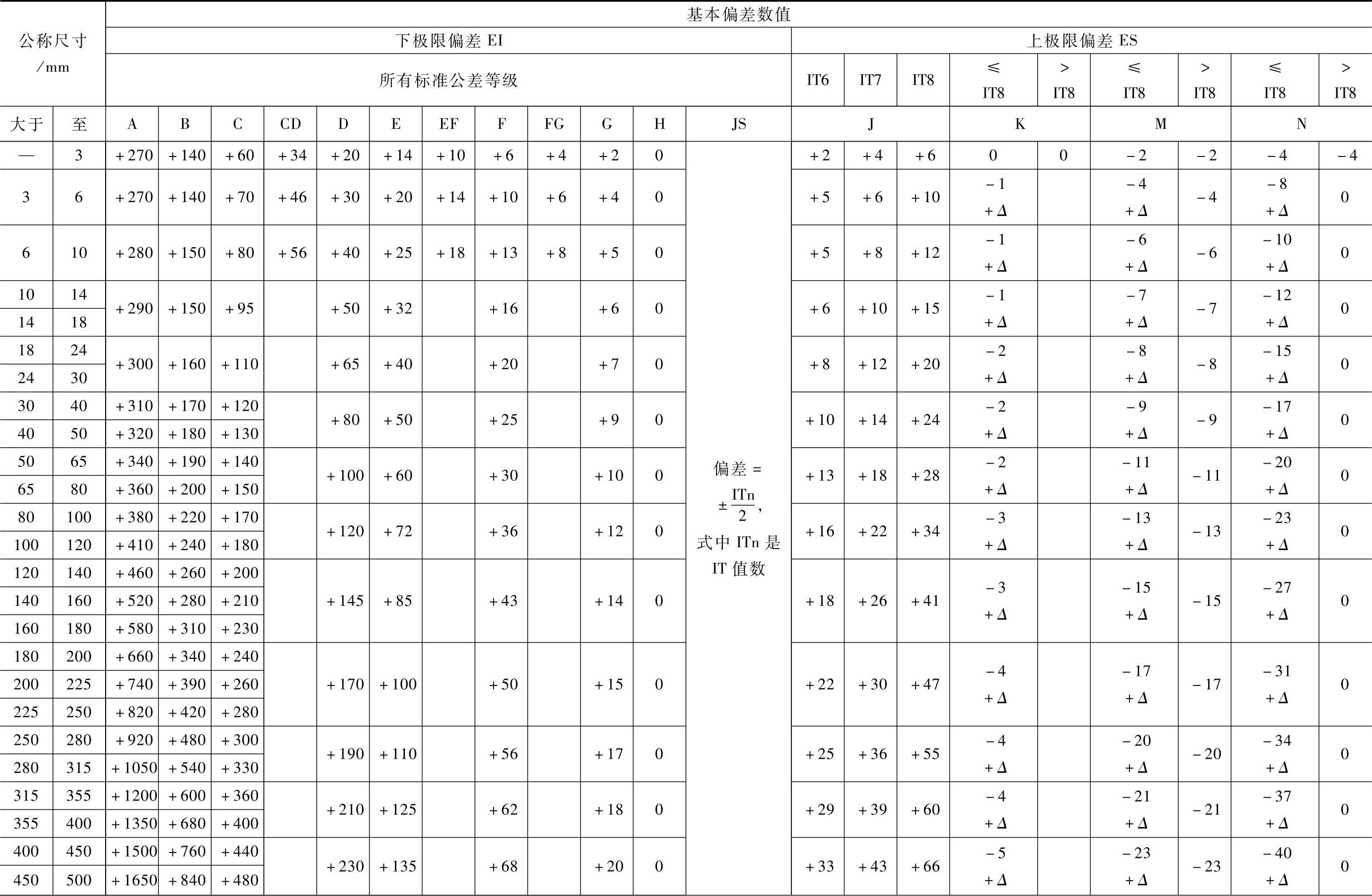

表1-4 公称尺寸至500mm孔的基本偏差数值（摘自GB/T 1800.1—2009） （单位：μm）

（续）

注：1.公称尺寸小于或等于1mm时，基本偏差A和B及大于IT8的N均不采用。

2.公差带JS7至JS11，若ITn值数是奇数，则取偏差=。

3.对小于或等于IT8的K、M、N和小于或等于IT7的P～ZC，所需Δ值从表内右侧选取。

例如：18～30mm段的K7：Δ=8μm，所以ES=（-2+8）μm=+6μm

18～30mm段的S6：Δ=4μm，所以ES=（-35+4）μm=-31μm

4.特殊情况：250～315mm段的M6，ES=-9μm（代替-11μm）。

下极限偏差=基本偏差-标准公差=-23μm-12μm=-35μm；

极限尺寸：上极限尺寸=130mm-0.023mm=129.977mm；

下极限尺寸=130mm-0.035mm=129.965mm。
