电压互感器的接线方式和电压互感器的极性有很大关系，如果极性错误就会做成接线错误，所以首先了解电压互感器的极性。

1.电压互感器的极性

极性的问题在直流电路中是容易了解的，直流电路两端，一端为正极；另一端为负极，而且还规定了电流是在外电路经过负荷由正极流向负极，故一端标正极符号；另一端则标负极符号。而在交流电路里，由于交流电流的方向是随时间作周期变化的，这样凡是利用交流电工作的仪表如电流、电压表是没有正负极性区别的。如交流电通过有两个绕组和铁芯联系在一起时，在同一瞬间，两个绕组中感应电流方向是互相相反的在外部很难看出其绕的方向。因此外部端钮用一些标志加以标明其极性，如图2-2所示。用U、X标示一次绕组，u、x标示二次绕组。

图2-2　电压互感器的极性图

2.电压互感器的接线方式

在三相电路中，电压互感器有如图2-3所示的四种常见的接线方式。(www.daowen.com)

（1）一个单相电压互感器接于两相间，如图2-3（a）所示，用于测量线电压和供仪表、继电器用。

（2）两个单相电压互感器接成V/V接线，如图2-3（b）所示，供只需要线电压的仪表、继电保护装置用。

（3）三个单相电压互感器接成Y0/Y0接线，如图2-3（c）所示。这种接法可测量三相电网的线电压和相电压。

（4）三个单相三绕组电压互感器或一个三相五柱式电压互感器接成Y0/y0/d（开口三角接线），如图2-3（d）所示。其中接成Y0型的二次绕组，供给仪表继电器及绝缘监察电压表；接成开口三角形的辅助二次绕组，构成零序电压过滤器，供给交流绝缘监察装置。三相系统正常工作时，开口三有绕组两端的电压。

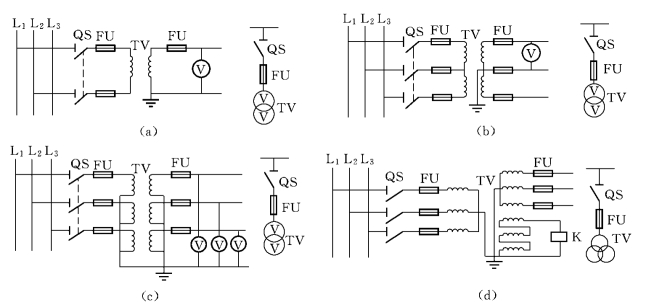

图2-3　电压互感器在三相电路中的接线方式图

（a）单相式接线；（b）V/V接线；（c）Yo/Yo接线；（d）Yo/Yo/d接线
