在GX Developer软件中增添了PLC程序的离线调试功能，即仿真功能。通过该软件可以实现在没有PLC的情况下仍可进行PLC程序的运行调试，实现程序的在线监控和仿真。

使用GX-Simulator仿真软件调试程序的步骤：

1）打开编程软件GX Developer，新建文件，编写用户程序。

2）选择[工具]菜单的下拉菜单“梯形图逻辑测试启动”，并单击它，如图4-13所示，或直接按图标按钮。

3）等几秒钟后出现图4-14所示的窗口，此时PLC程序进入运行状态。

4）在上述“LADDER LOGIC TEST TOOL”窗口下，选取主菜单“Start”下的“Device Memory Monitor”键，进入图4-15。

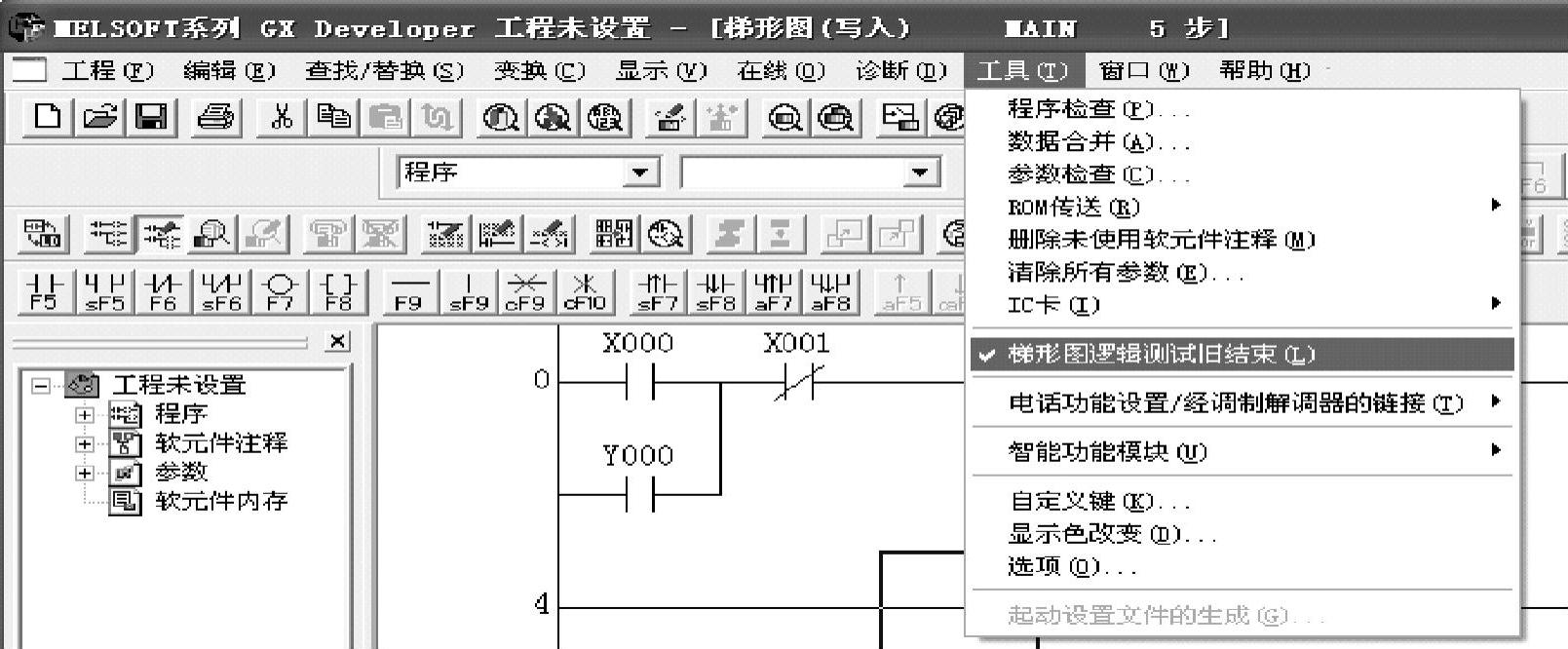

图4-13 梯形图逻辑测试

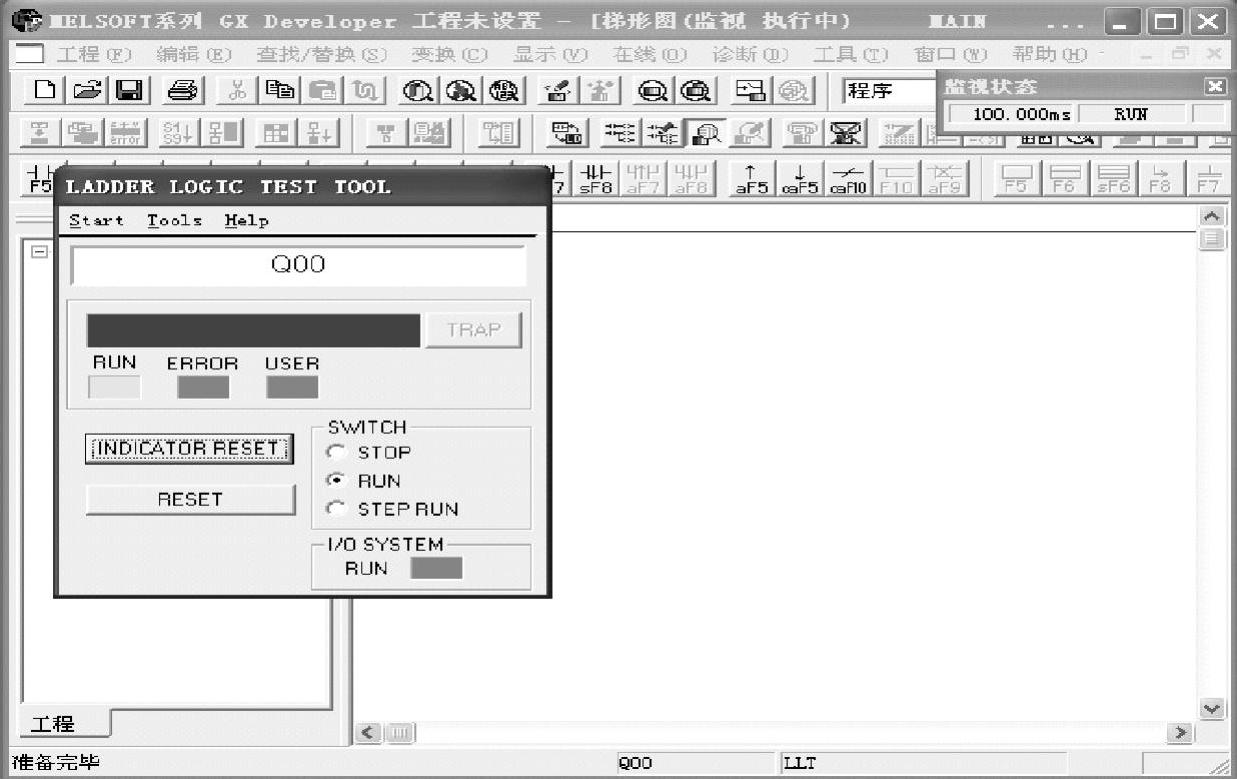

图4-14 PLC运行

(www.daowen.com)

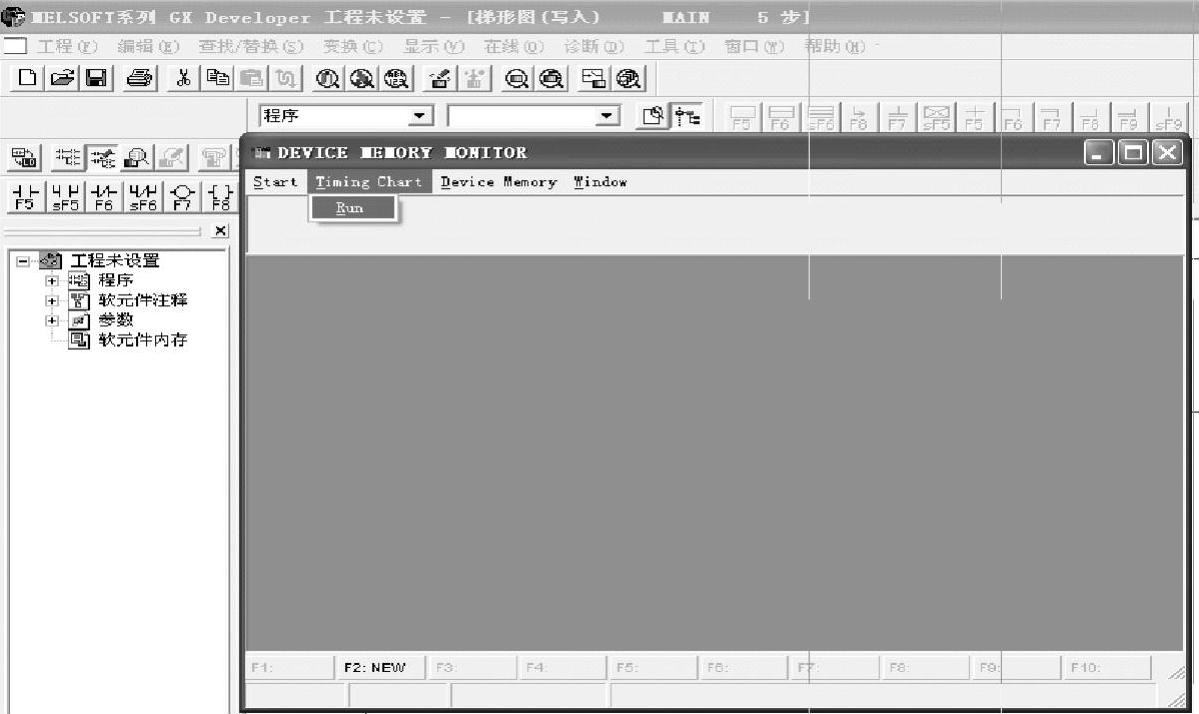

图4-15 编程元件监控

5）在第4）步出现的“Device Memory Monitor”窗口下选取“Timer Chart”下的“RUN”键，即可出现图4-16所示画面。

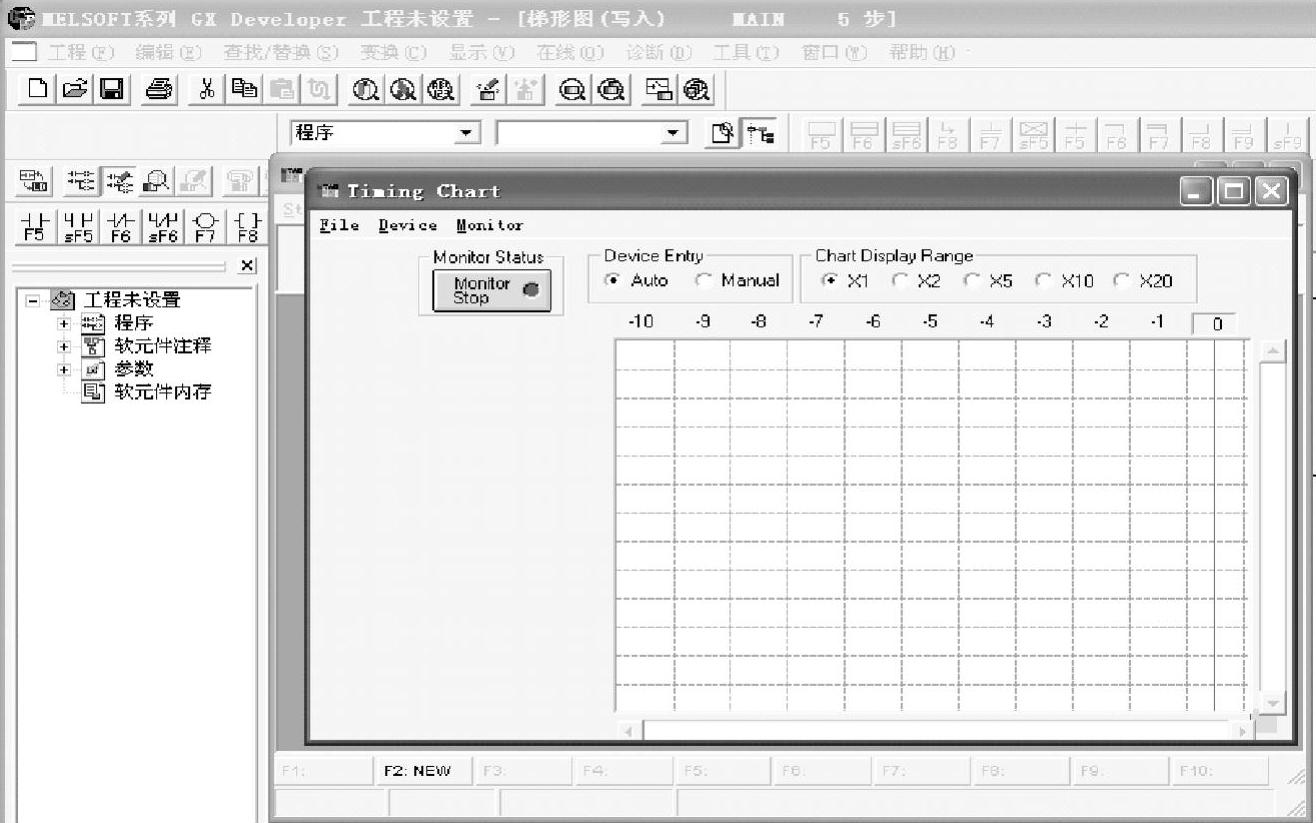

图4-16 时序图画面

6）此时，出现图4-17所示的时序图画面，编程元件若为黄颜色，则说明该编程元件当前状态为“1”，此时，可以通过PLC程序的启动信号，则可以启动程序。

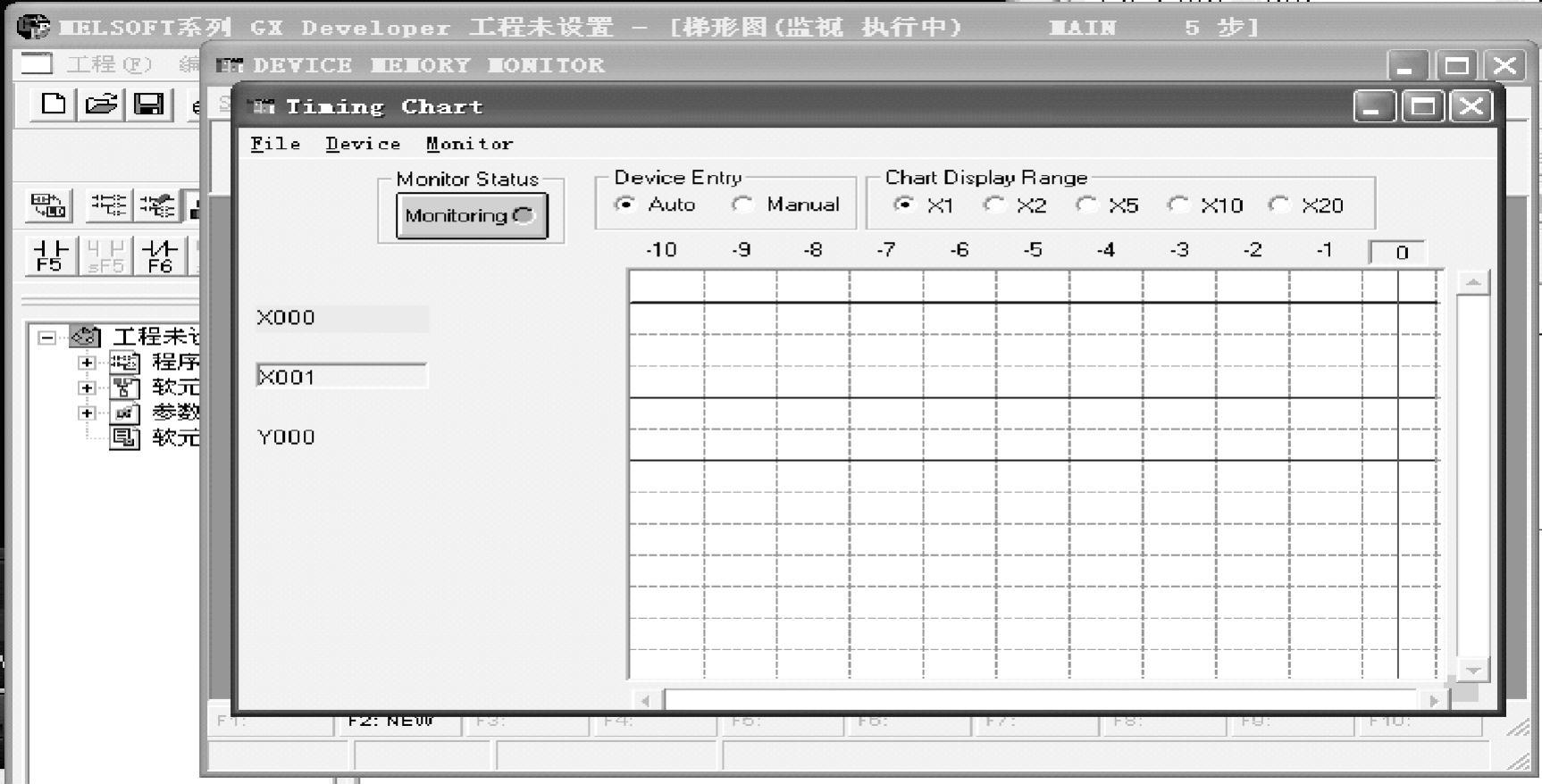

图4-17 时序图监控

在此画面中，用户不仅可监视软元件的ON/OFF状态和数值，而且可以执行强制ON/OFF和更改当前值。本功能也允许在时序格式中显示ON/OFF状态和数值，从而掌握时序进行。

7）在程序运行时，若要停止运行，只要再次按下监视菜单中的“开始/停止”即可。也可在第4）步的窗口下选择“Device Memory”菜单对各种软元件进行监控。
