GX Developer软件功能强大，由于篇幅的问题，在此以工程创建和调试为例来实现对该软件的应用。

1.系统的启动与退出

启动GX Developer，可按[开始]→[程序]→[MELSOFT应用程序]→[GX Developer]；或用鼠标双击桌面上的图标，图4-1所示为打开GX Developer的窗口。

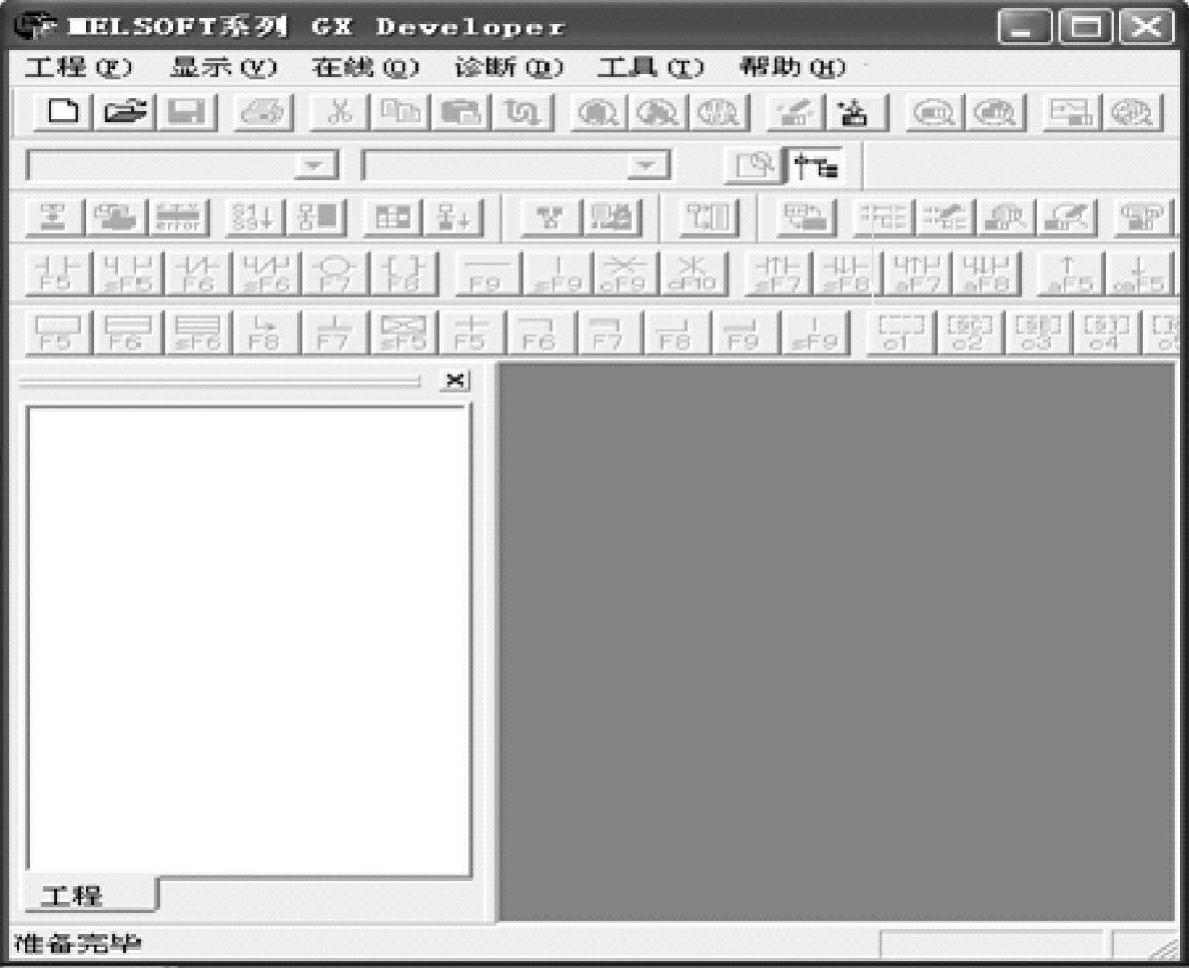

图4-1 打开的GX Developer的窗口

用鼠标点击[工程]下拉菜单下[GX Developer关闭]命令，即可退出GX Developer软件系统。

2.文件的管理

1）创建新工程：选择[工程]→[创建新工程]菜单项，或者按[Ctrl]+[N]键操作，在出现的[创建新工程]对话框中选择PLC类型，如选择Q系列PLC后，单击[确定]按钮，如图4-2所示。

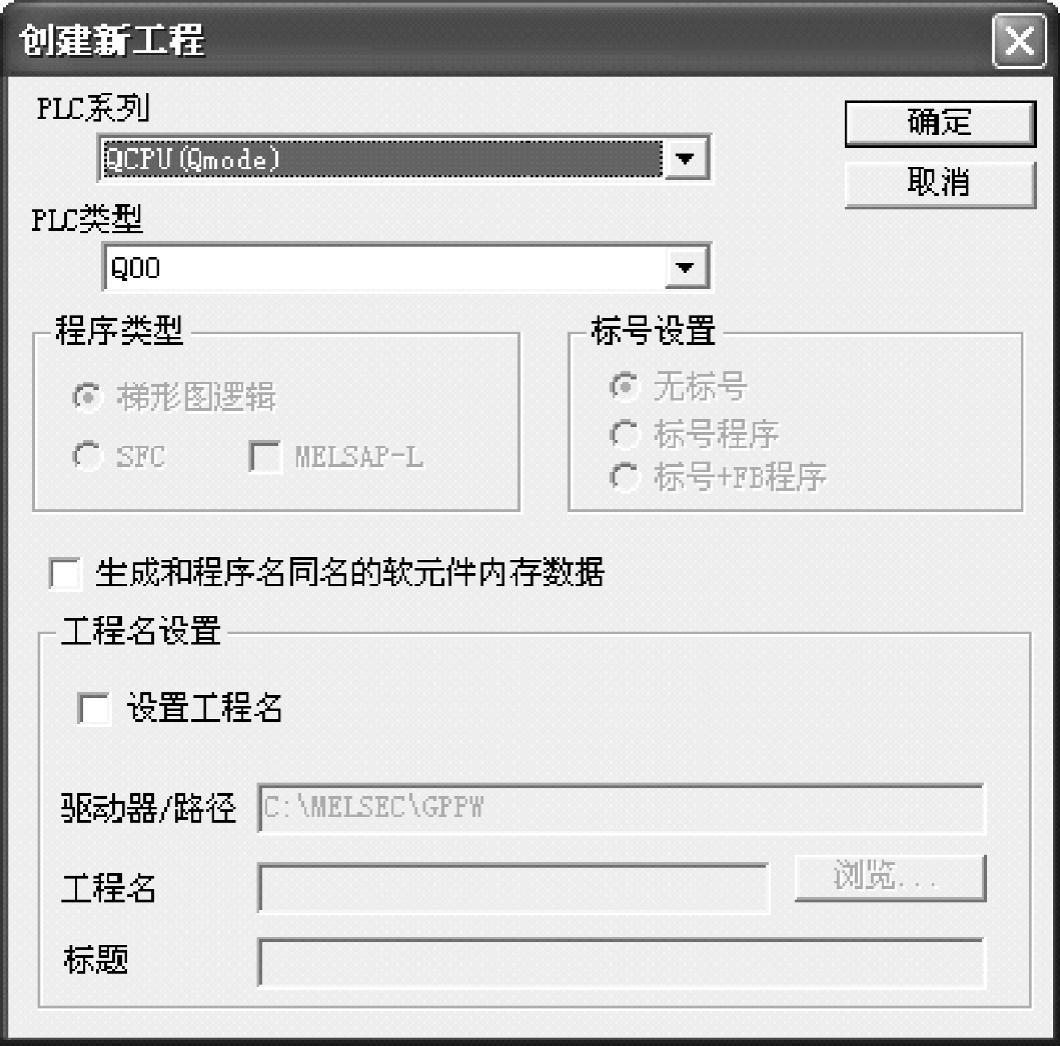

图4-2 [创建新工程]对话框

2）打开工程：打开一个已有工程，选择[工程]→[打开工程]菜单或按[Ctrl]+[O]键，在出现的[打开工程]对话框中选择已有工程，单击[打开]按钮，如图4-3所示。

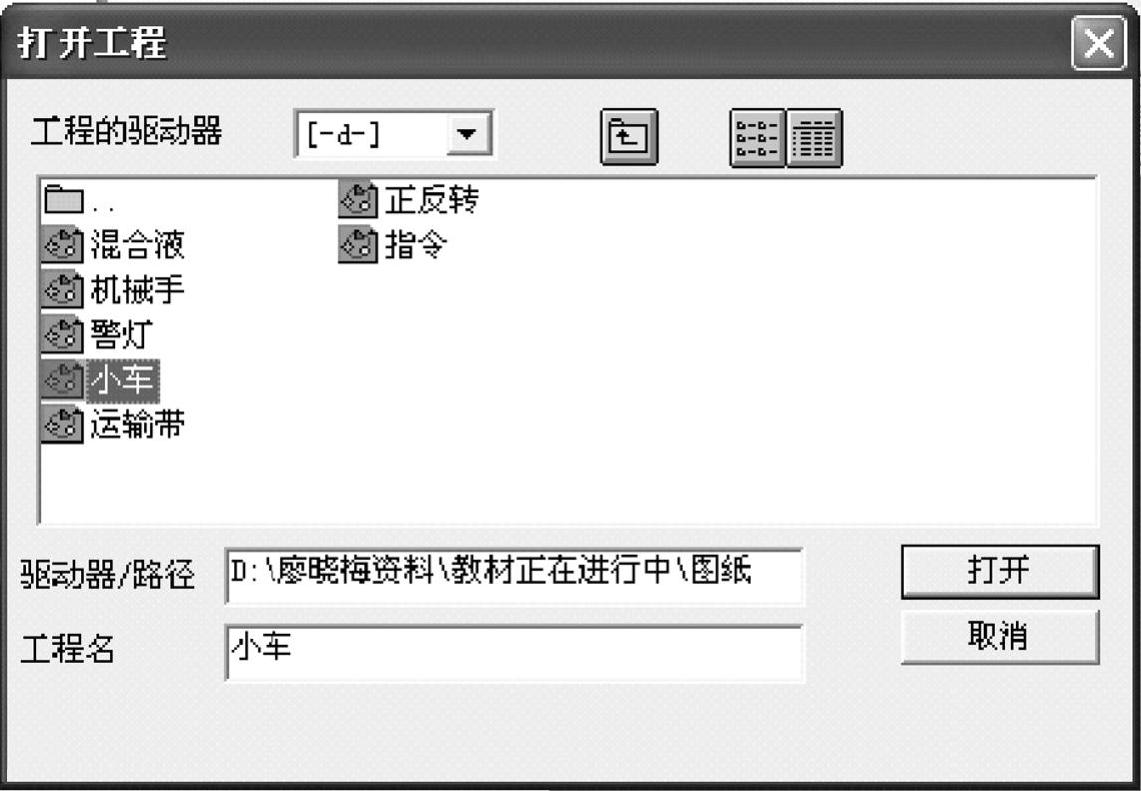

图4-3 [打开工程]对话框

3）文件的保存和关闭：保存当前PLC程序，注释数据以及其他在同一文件名下的数据。操作方法是：执行[工程]→[保存工程]菜单操作或按[Ctrl]+[S]键操作即可。将已处于打开状态的PLC程序关闭，操作方法是执行[工程]→[关闭工程]菜单操作即可。

3.编程操作

（1）输入梯形图

在梯形图编辑窗口双击鼠标，出现“梯形图输入”窗口，使用“梯形图标记”工具条（见图4-4）或通过执行[编辑]菜单→[梯形图标记]（见图4-5）。将已编好的程序输入到计算机。

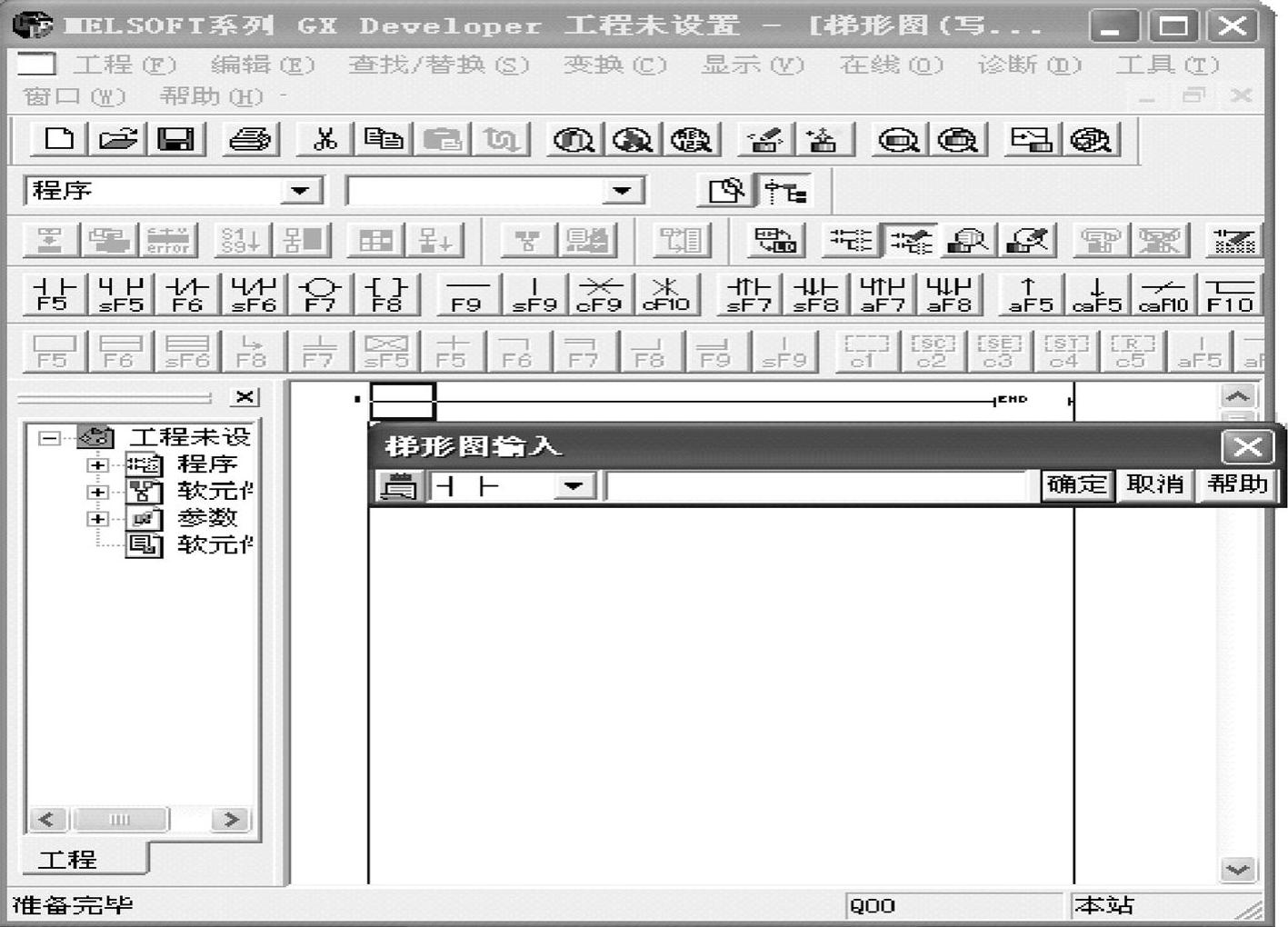

图4-4 梯形图输入

（2）编辑操作

通过执行[编辑]菜单栏中的指令，对输入的程序进行修改和检查，如图4-5所示。

图4-5 编辑操作

（3）梯形图的转换及保存操作

编辑好的程序先通过执行[变换]菜单→[变换]操作或按[F4]键变换后，才能保存，如图4-6所示。在变换过程中显示梯形图变换信息，若在不完成变换的情况下关闭梯形图窗口，新创建的梯形图将不被保存。

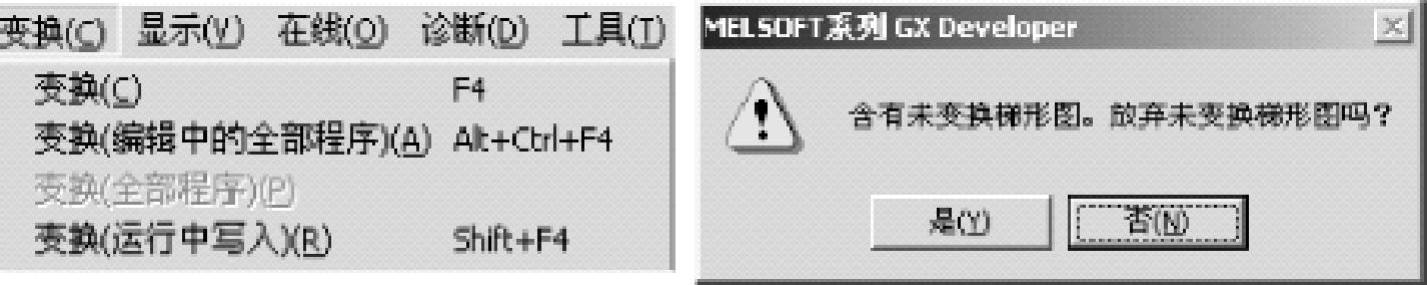

图4-6 变换操作

4.程序调试及运行

（1）程序的检查（注意只有在PLC处于RUN时才能进行程序的检查）执行[诊断]菜单→[诊断]命令，进行程序检查，如图4-7所示。(www.daowen.com)

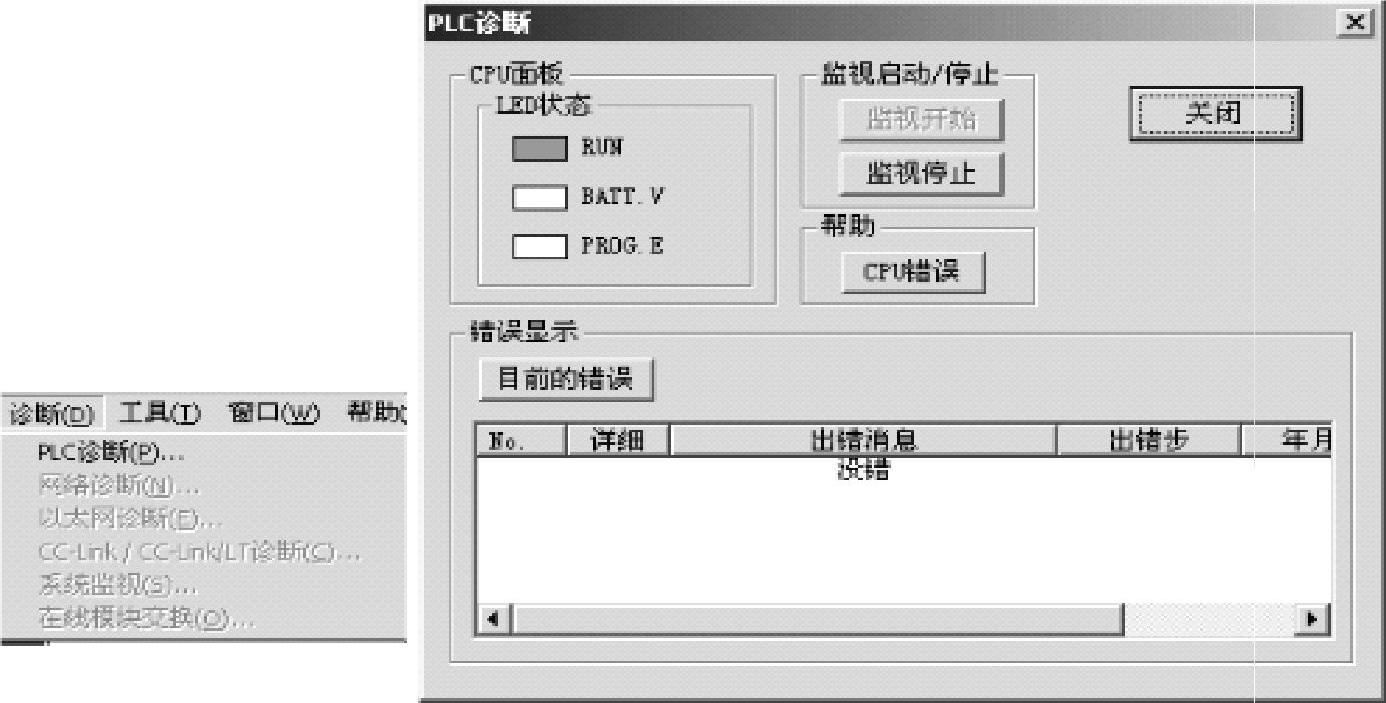

图4-7 诊断操作

（2）程序的写入

PLC在STOP模式下，执行[在线]菜单→[PLC写入]命令，出现[PLC写入]对话框，如图4-8所示，选择[参数+程序]，再按[执行]按钮，完成后将程序写入PLC。

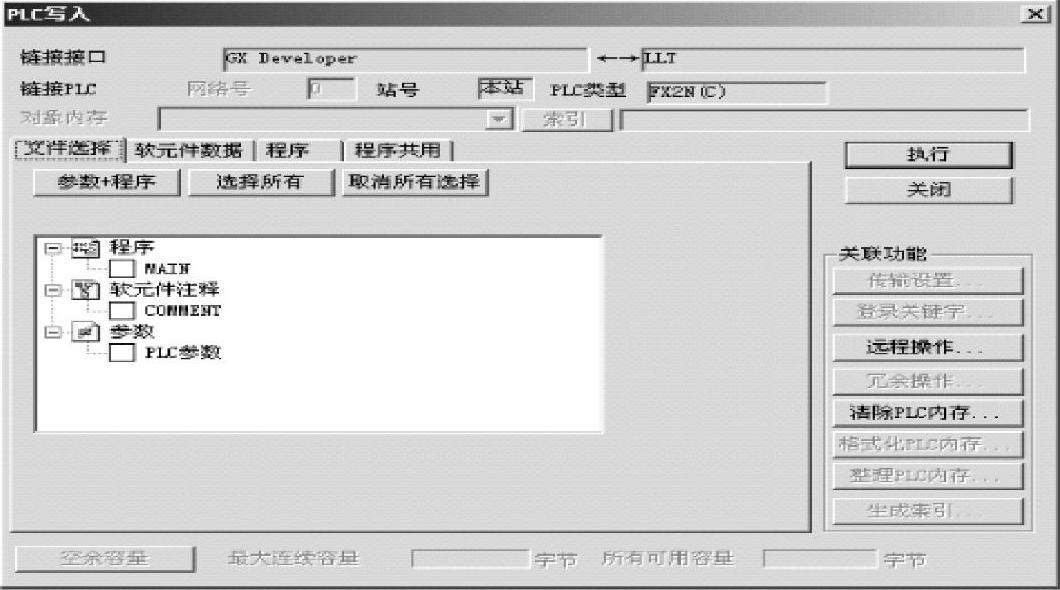

图4-8 程序的写入操作

注意：在程序写入之前必须对PLC参数进行设置，对于Q系列的PLC，如果不进行软元件参数的设定和写入，那么PLC断电后数据不能保存，且全部恢复为0，这在工业应用中是绝对不允许出现的。参数设定如图4-9所示。在软元件设定时，要注意各元件的进制和锁存范围。

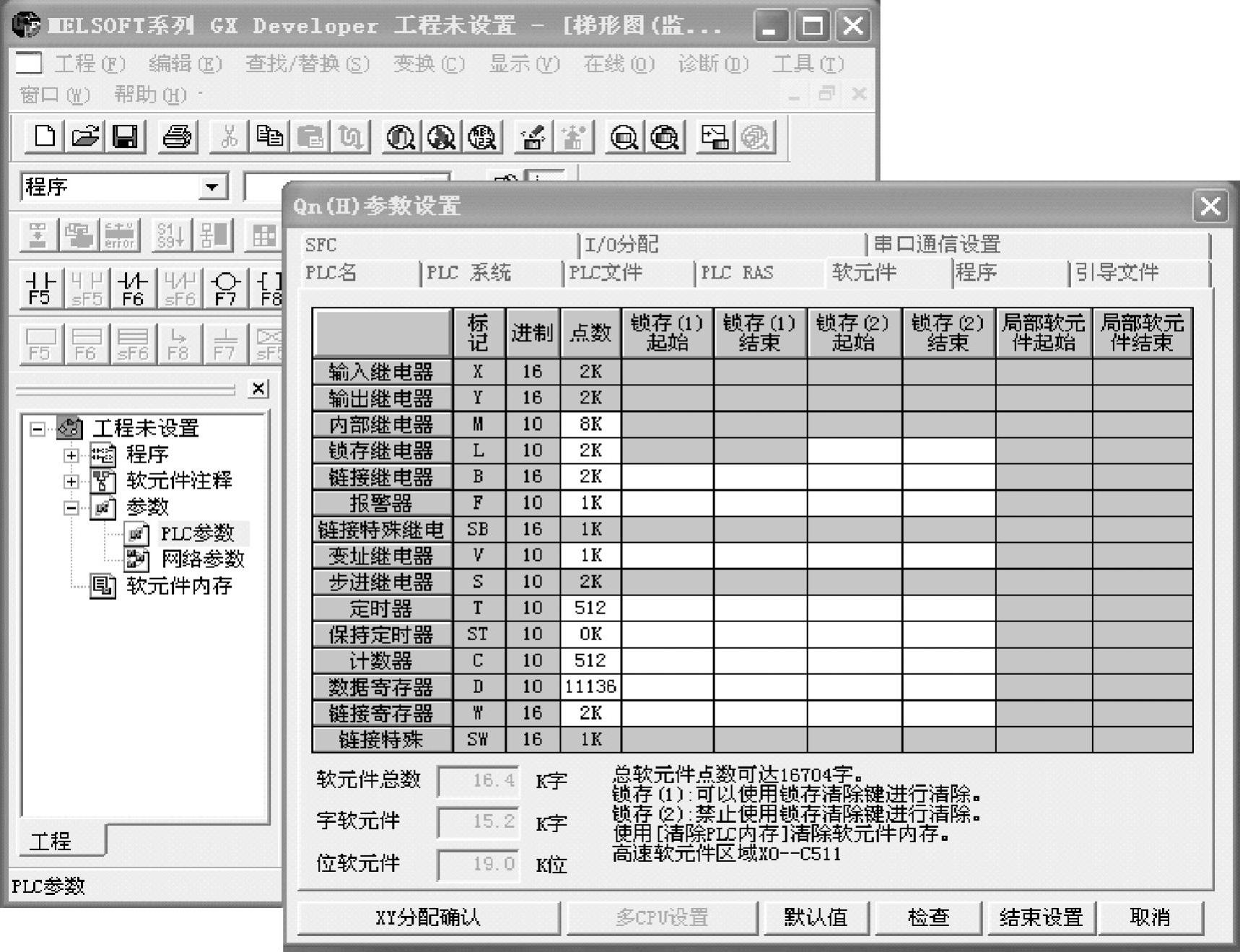

图4-9 PLC参数的设定

（3）程序的读取

PLC在STOP模式下，执行[在线]菜单→[PLC读取]命令，将PLC中的程序发送到计算机中。

传送程序时，应注意：

1）下载PLC程序的电缆必须是专用的电缆；

2）PLC必须在STOP模式下，才能执行程序的传送。执行完[PLC写入]后，PLC原有的程序已被最后下载的新程序所替代。

3）在PLC读取时，程序必须在RAM或E²PROM内存保护关断的情况下读取。

（4）程序的运行及监控

1）运行：执行[在线]菜单→[远程操作]命令，将PLC设为RUN模式，程序运行，如图4-10所示。

2）监控：执行程序运行后，再执行[在线]菜单→[监视]命令，可对PLC的运行过程进行监控。结合控制程序，操作有关输入信号，观察输出状态，如图4-11所示。

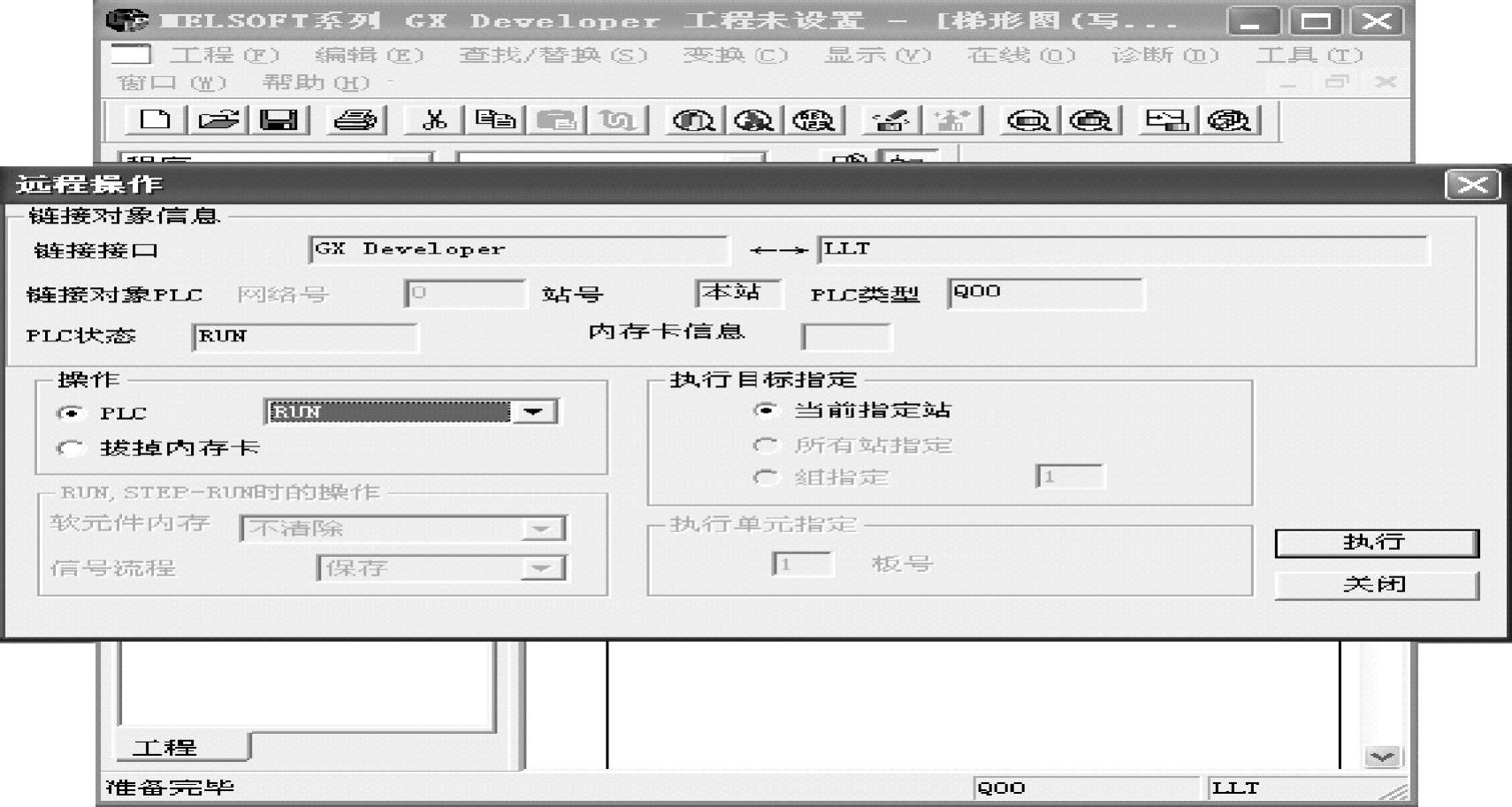

图4-10 远程操作

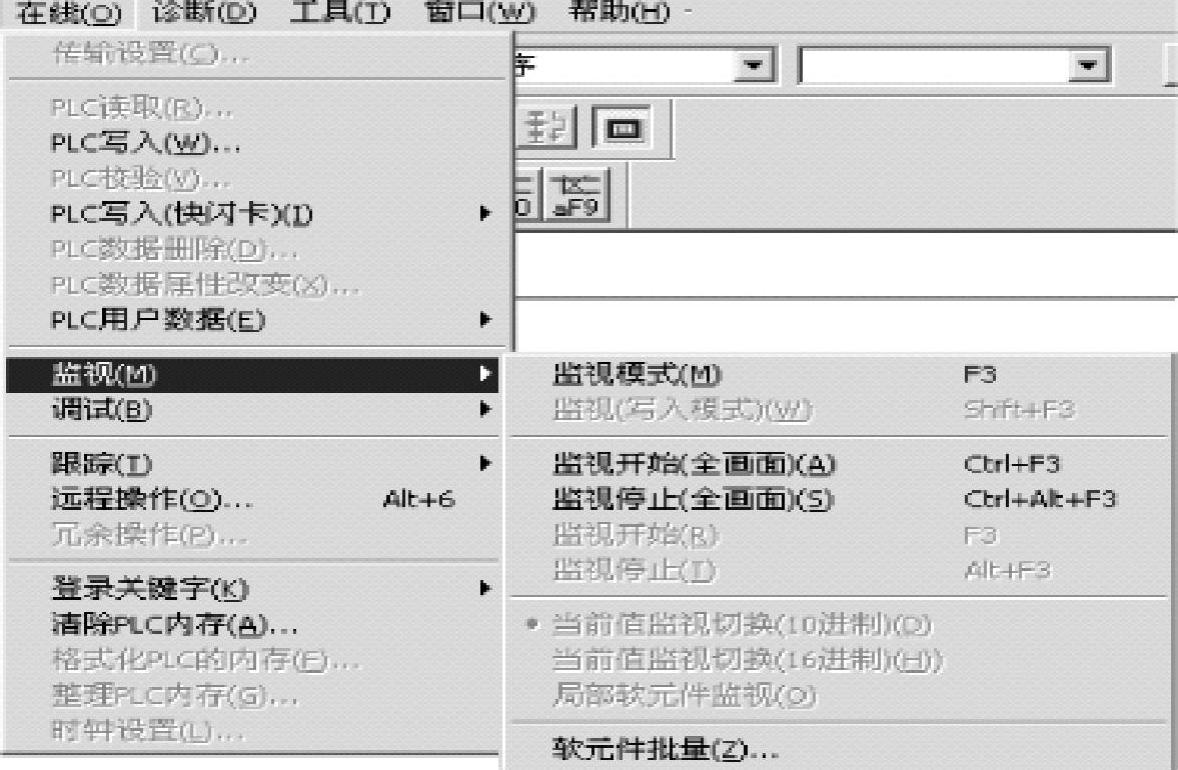

图4-11 监控操作

（5）程序的调试

程序运行过程中出现的错误有两种：

1）一般错误：运行的结果与设计的要求不一致，需要修改程序，即先执行[在线]菜单→[远程操作]命令，将PLC设为STOP模式，再执行[编辑]菜单→[写模式]命令，再从上面第（3）点开始执行（输入正确的程序），直到程序正确。

2）致命错误：PLC停止运行，PLC上的ERROR指示灯亮，需要修改程序，即先执行[在线]菜单→[清除PLC内存]命令，如图4-12所示；将PLC内的错误程序全部清除后，再从上面第（3）点开始执行（输入正确的程序），直到程序正确。

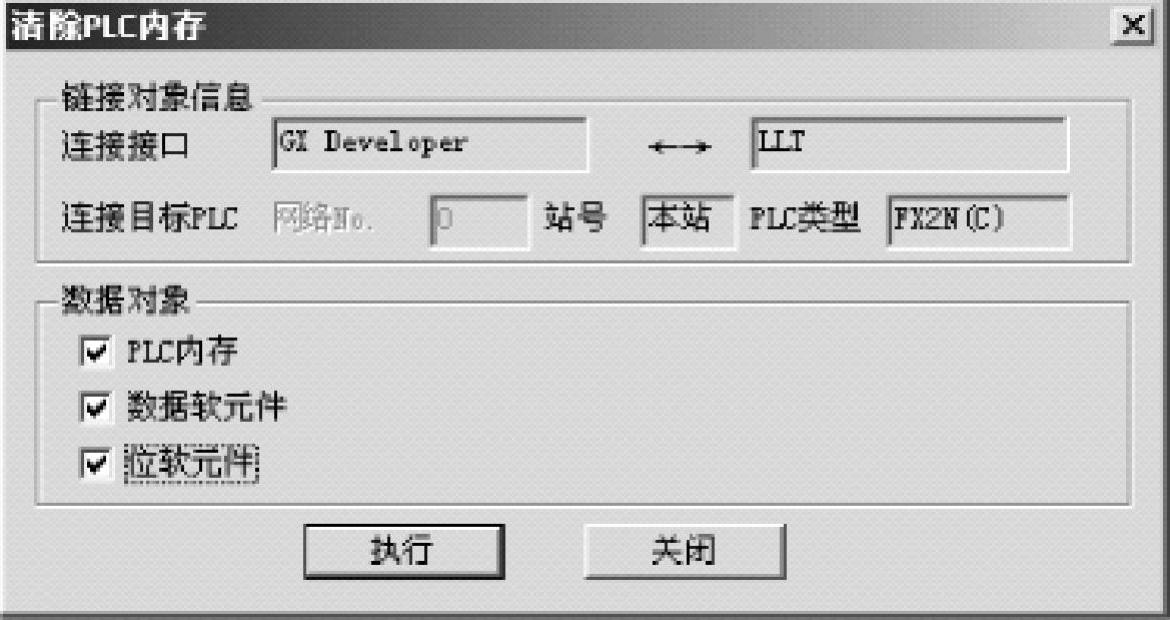

图4-12 清除PLC内存操作
