1.16位和32位数据逻辑与（WAND（P）、DAND（P））

该指令表达方式如图3-91所示。

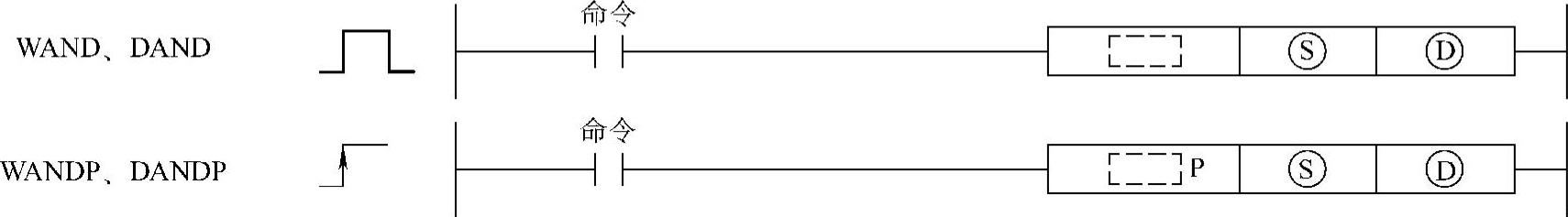

图3-91 WAND（P）与DAND（P）指令的表达

图中，

（S）表示进行逻辑与运算的源数据或者存储了数据的软元件起始号（16/32位二进制数据）；

（D）表示将存储逻辑与运算结果的软元件起始号（16/32位二进制数据）。

WAND（P）指令是对（D）中所指定的软元件的16位数据和（S）中所指定的软元件的16位数据的各个位执行逻辑与运算，并将运算结果存储在（D）所指定的软元件中。当指定了位软元件时，则在运算中位软元件所指定点之后的位将当做“0”处理。

DAND（P）指令是对（D）中所指定的软元件的32位数据和（S）中所指定的软元件的32位数据的各个位执行逻辑与运算，并将运算结果存储在（D）所指定的软元件中。当指定了位软元件时，则在运算中位软元件所指定点之后的位将当做“0”处理。

注意：当设置3个数据与设置2个数据时，方法相同。

举例说明：

1）图3-92中，当XA为ON时，将D10中4位BCD值的十进制上的数字屏蔽为0。

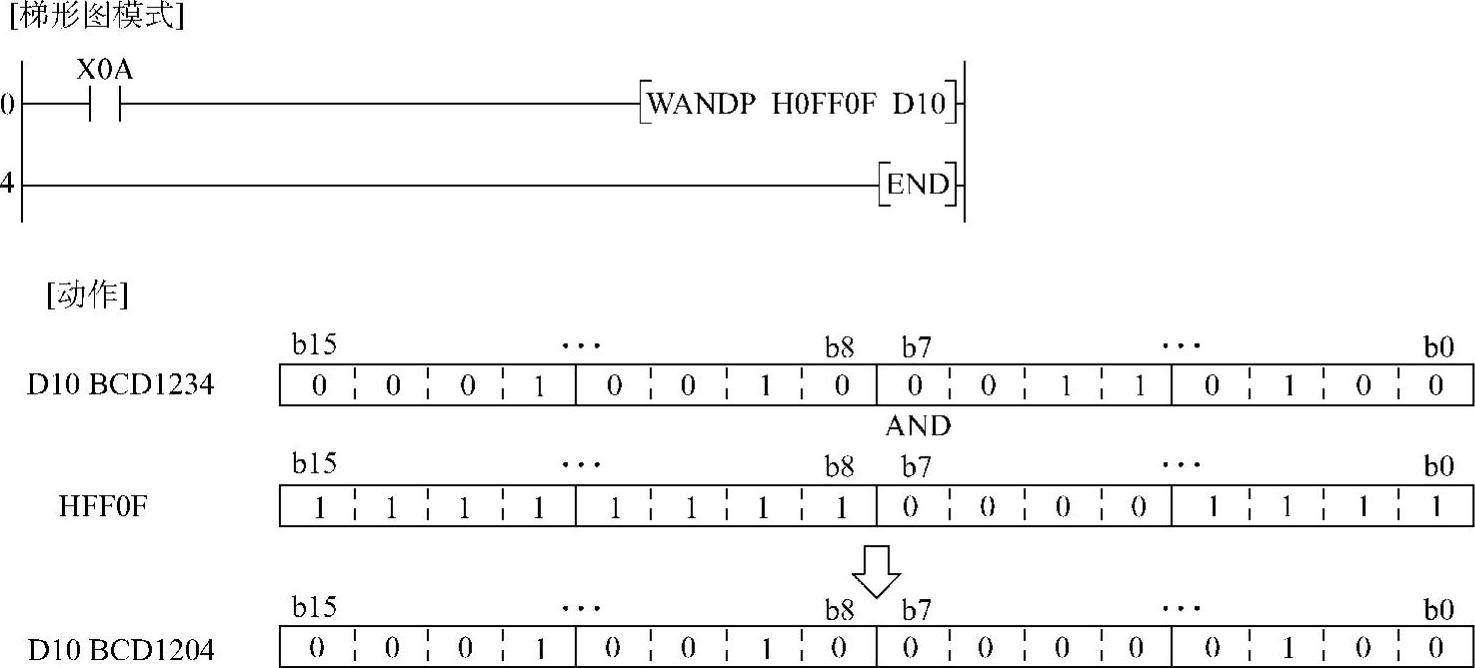

图3-92 WAND（P）指令的应用及说明

2）图3-93中，当XA为ON时，下面程序对X10～X1B中的数据和D33中的数据进行逻辑乘运算，并将结果存储在D40中。

3）图3-94中，当X8变为ON时对D99～D100的数据和X30～X47的24位数据执行逻辑与运算，并将运算结果存储在D99～D100中。

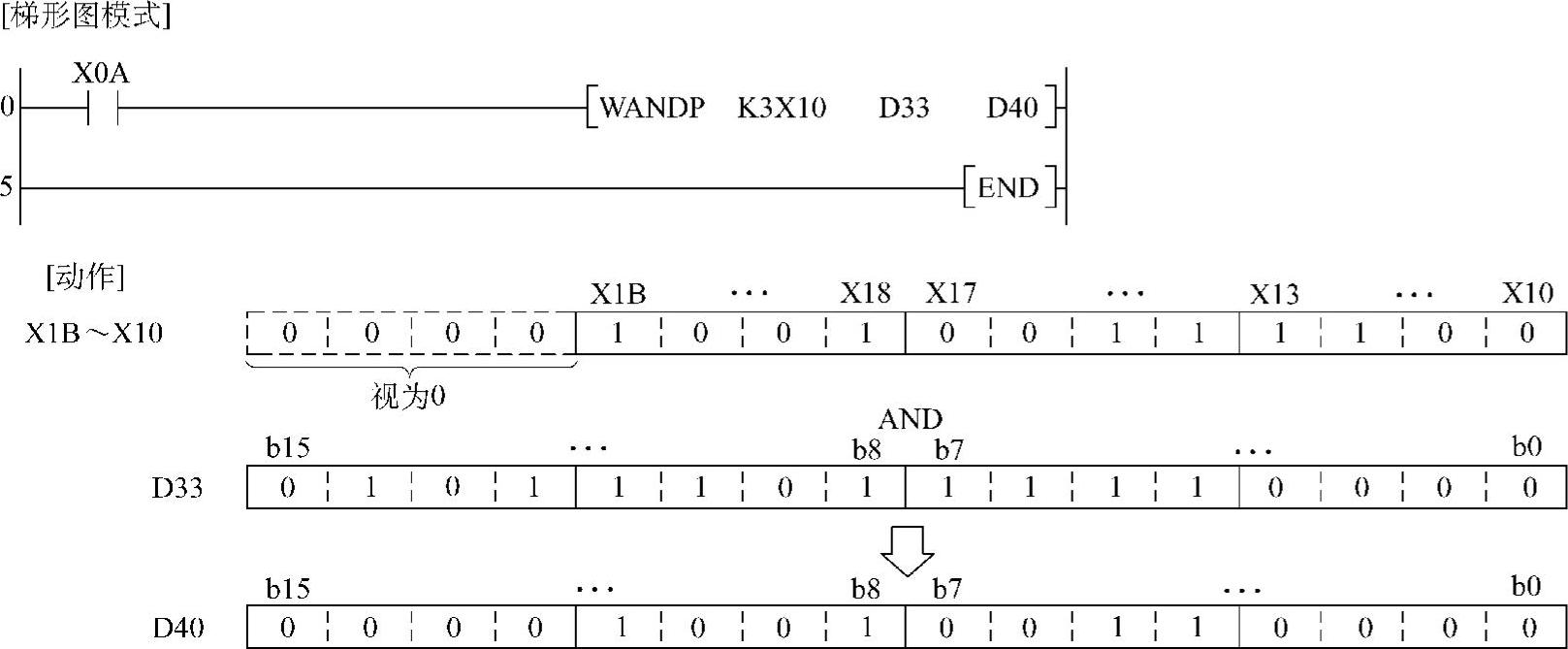

图3-93 WAND（P）指令的应用及说明

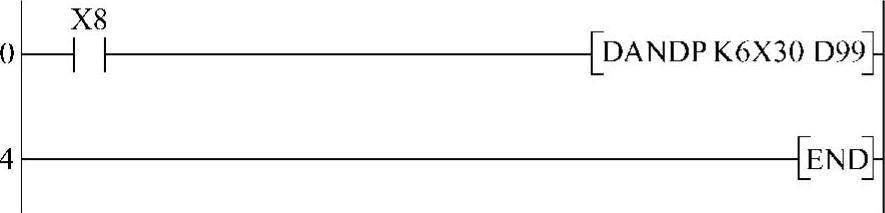

图3-94 DAND（P）指令的应用

梯形图模式如图3-94所示，程序处理如图3-95所示：

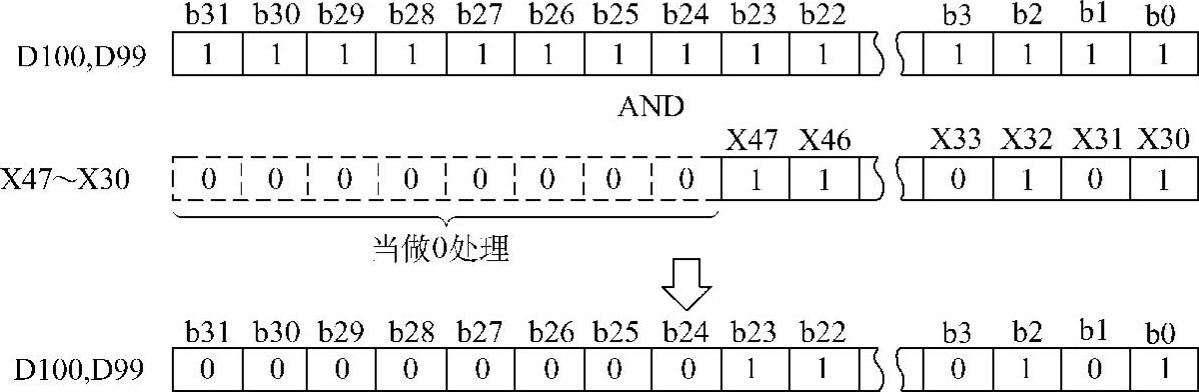

图3-95 DAND（P）指令的处理

2.16位和32位数据逻辑或（WOR（P）、DOR（P））

该指令的表达方式如图3-96所示。

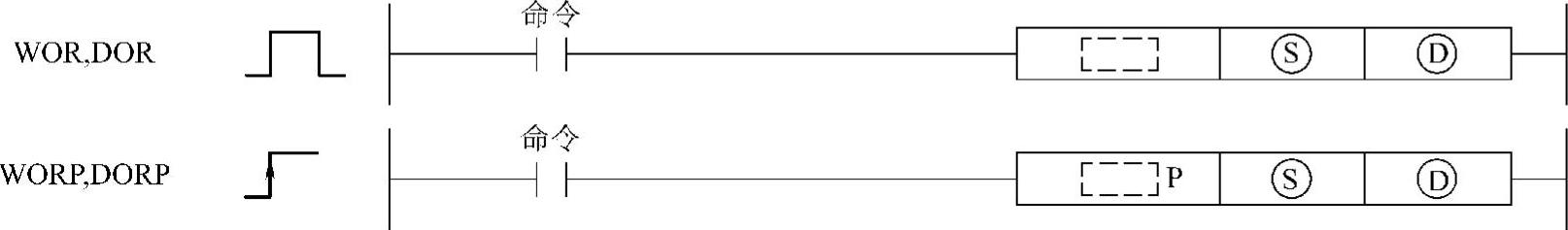

图3-96 WOR（P）和DOR（P）指令的表示(www.daowen.com)

图中，

（S）表示进行逻辑或运算的源数据或者存储了数据的软元件起始号（16/32位二进制数据）；

（D）表示将存储逻辑或运算结果的软元件起始号（16/32位二进制数据）。

WOR（P）指令是对（D）中所指定的软元件的16位数据和（S）中所指定的软元件的16位数据的各个位执行逻辑或运算，并将运算结果存储在（D）所指定的软元件中。当指定了位软元件时，则在运算中位软元件所指定点之后的位将当做“0”处理。

DOR（P）指令是对（D）中所指定的软元件的32位数据和（S）中所指定的软元件的32位数据的各个位执行逻辑或运算，并将运算结果存储在（D）所指定的软元件中。当指定了位软元件时，则在运算中位软元件所指定点之后的位将当做“0”处理。

注意：设置3个数据和设置2个数据时，方法相同。

3.16位和32位数据逻辑异或（WXOR（P）、DXOR（P））

该指令表达方式如图3-97所示。

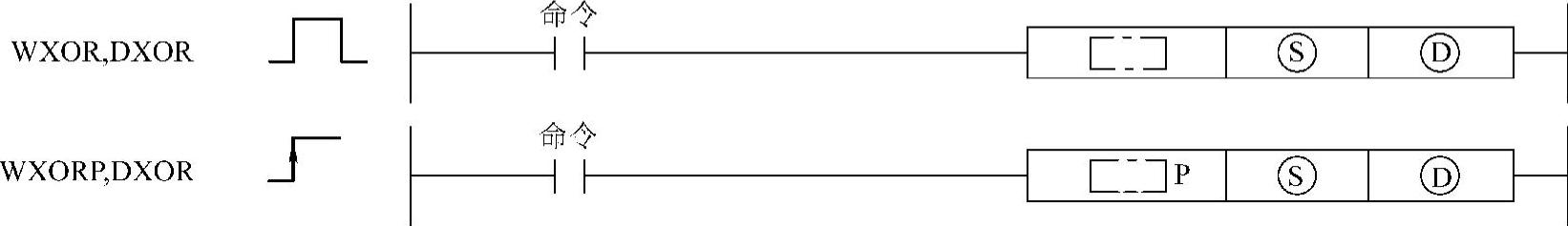

图3-97 WXOR（P）与DXOR（P）指令的表示

图中，

（S）表示进行逻辑异或运算的源数据或者存储了数据的软元件起始号（16/32位二进制数据）；

（D）表示存储逻辑异或运算结果的软元件起始号（16/32位二进制数据）。

WXOR（P）指令是对（D）中所指定的软元件的16位数据和（S）中所指定的软元件的16位数据的各个位执行逻辑异或运算，并将运算结果存储在（D）所指定的软元件中。当指定了位软元件时，则在运算中位软元件所指定点之后的位将当做“0”处理。

DXOR（P）指令对D中所指定的软元件的32位数据和S中所指定的软元件的32位数据的各个位执行逻辑异或运算，并将运算结果存储在D所指定的软元件中。当指定了位软元件时，则在运算中位软元件所指定点之后的位将当做“0”处理。

注意：设置3个数据和设置2个数据时，方法相同。

4.16位和32位数据逻辑异或非（WXNR（P）、DXNR（P））

指令表达方式如图3-98所示。

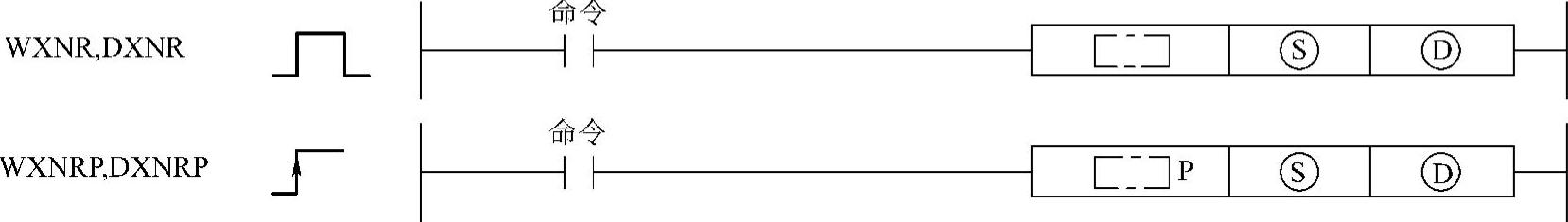

图3-98 WXNR（P）、DXNR（P）指令的表示

图中，

（S）表示逻辑异或非运算的源数据或者存储了数据的软元件起始号（16/32位二进制数据）；

（D）表示将存储逻辑异或非运算结果的软元件起始号（16/32位二进制数据）。

WXNR（P）指令是对（D）中所指定的软元件的16位数据和（S）中所指定的软元件的16位数据的各个位执行逻辑异或非运算，并将运算结果存储在（D）所指定的软元件中。当指定了位软元件时，则在运算中位软元件所指定点之后的位将当做“0”处理。

DXNR（P）指令是对（D）中所指定的软元件的32位数据和（S）中所指定的软元件的32位数据的各个位执行逻辑异或非运算，并将运算结果存储在（D）所指定的软元件中。当指定了位软元件时，则在运算中位软元件所指定点之后的位将当做“0”处理。

注意：设置3个数据和设置2个数据时，方法相同。
