1.16位数据的右循环指令（ROR（P）、RCR（P））

该指令的表达方式如图3-86所示。

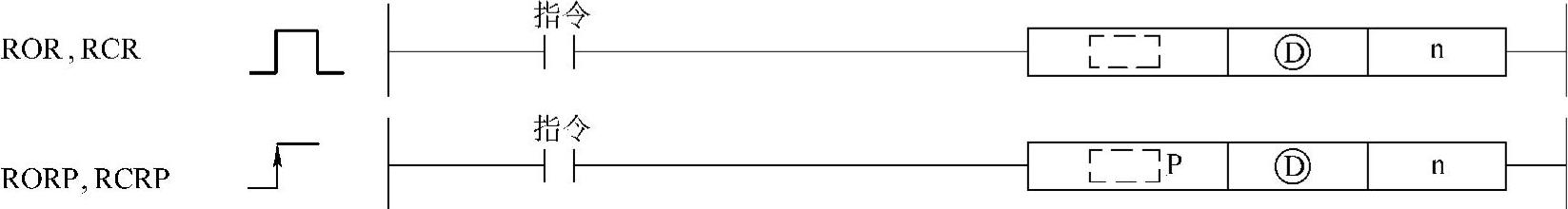

图3-86 ROR（P）/RCR（P）指令的表达

图中，（D）表示执行循环的软元件的起始号（BIN16位）。

n表示循环次数（0～15）（BIN16位）。

ROR（P）指令功能：

1）将由（D）指定的软元件的16位数据，不包括进位标志，往右循环（旋转）移动n位。进位标志的ON/OFF取决于ROR（P）指令执行前的状态。示意图如图3-87所示。

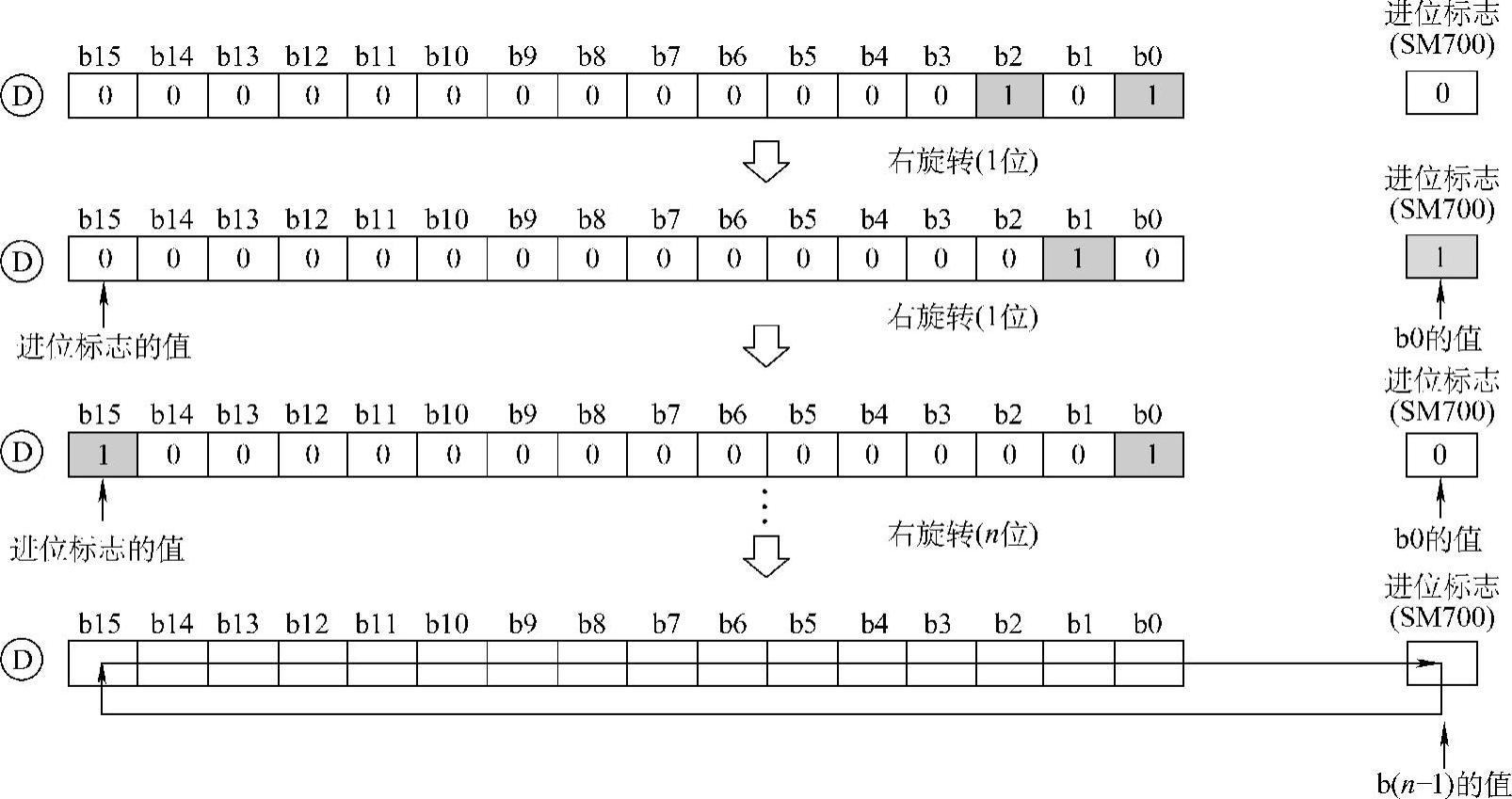

图3-87 ROR（P）指令示意图

2）当位软元件被在（D）处指定后，数据循环移动指定的位数是n指定位数所得商的余数。例如，当n=15且指定的位数是12位，则15除以12的商为1，余数为3，因此将循环移动3位。

3）将0到15之间的任意值设为n。当指定的n值为16或更大时，则n除以16的余数用于循环。例如，当n=18，18除以16的余数为2，则向右循环移动2位。

RCR（P）指令功能：

将由（D）指定的软元件的16位数据，包括进位标志，往右循环移动n位。进位标志取决于RCR（P）指令执行前的状态，变为ON或OFF。示意图如图3-88所示。(www.daowen.com)

举例说明：

1）图3-89中，当XC为ON时，下面程序将D0的内容，不包括进位标志，向右循环移动3位。

2）图3-90中，当XC为ON时，将D0的内容，包括进位标志，向右循环移动3位。

2.16位数据的左循环指令（ROL（P）、RCL（P））

左循环指令与右循环指令除了循环移动的方向不同以外，其他功能是相同的。由于篇幅问题，本书不再赘述。

除了16位数据循环外，还有32位数据的循环，本书不再赘述，具体见相关手册“指令篇”。

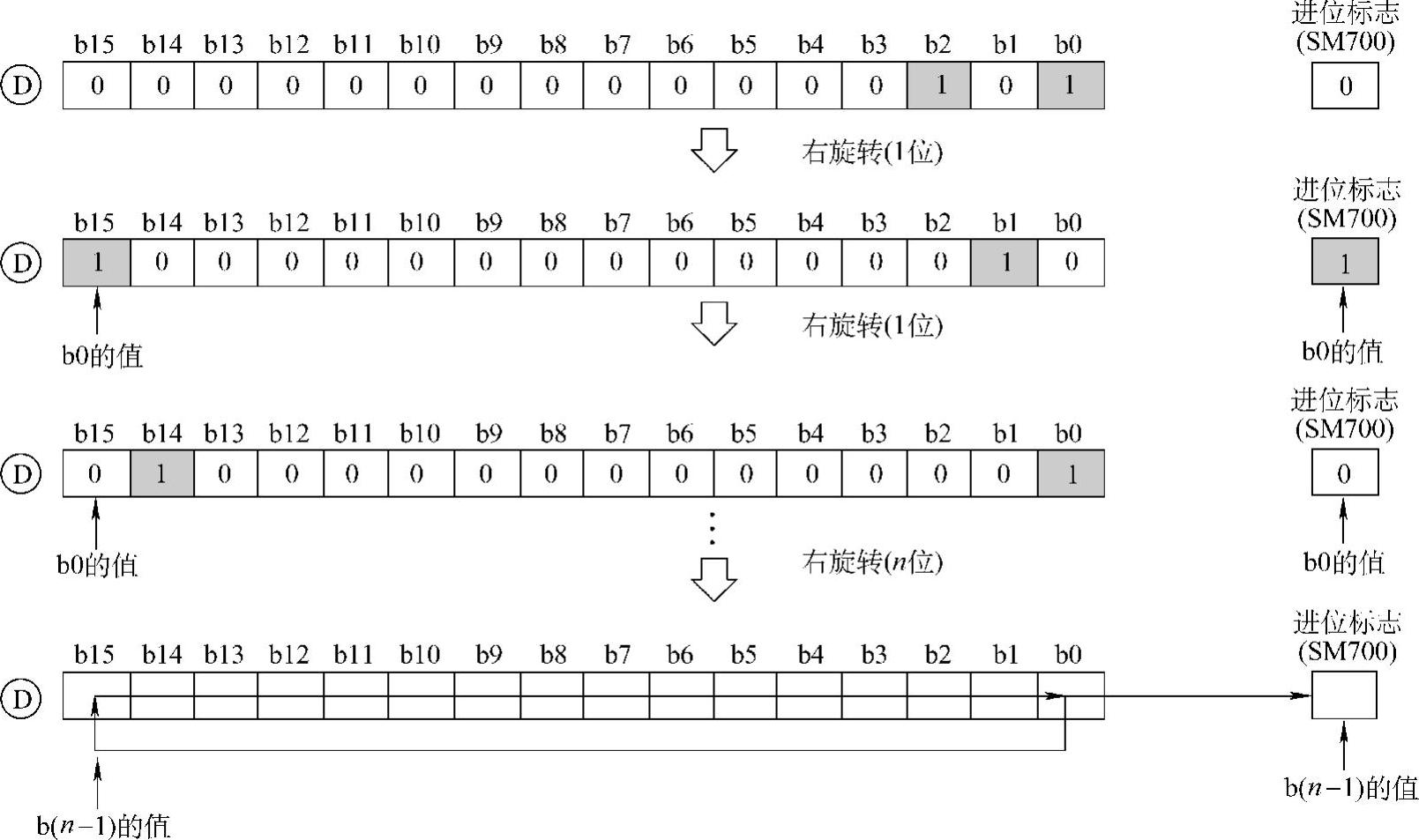

图3-88 RCR（P）指令示意图

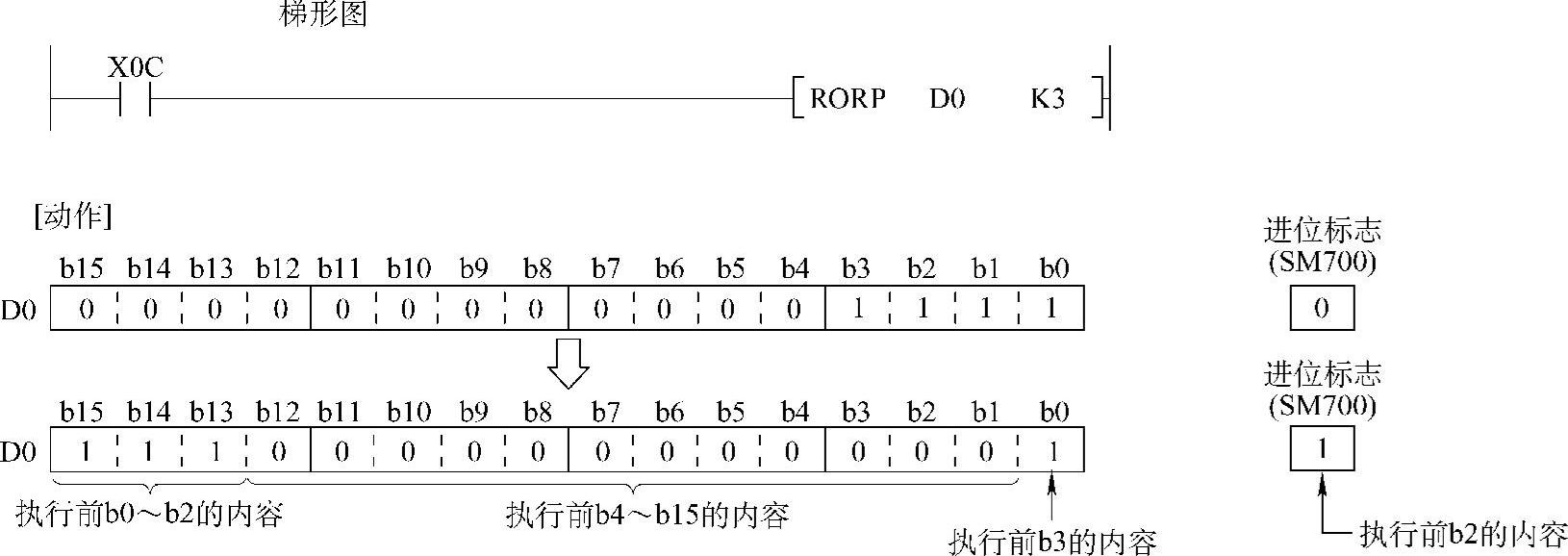

图3-89 ROR（P）指令的应用

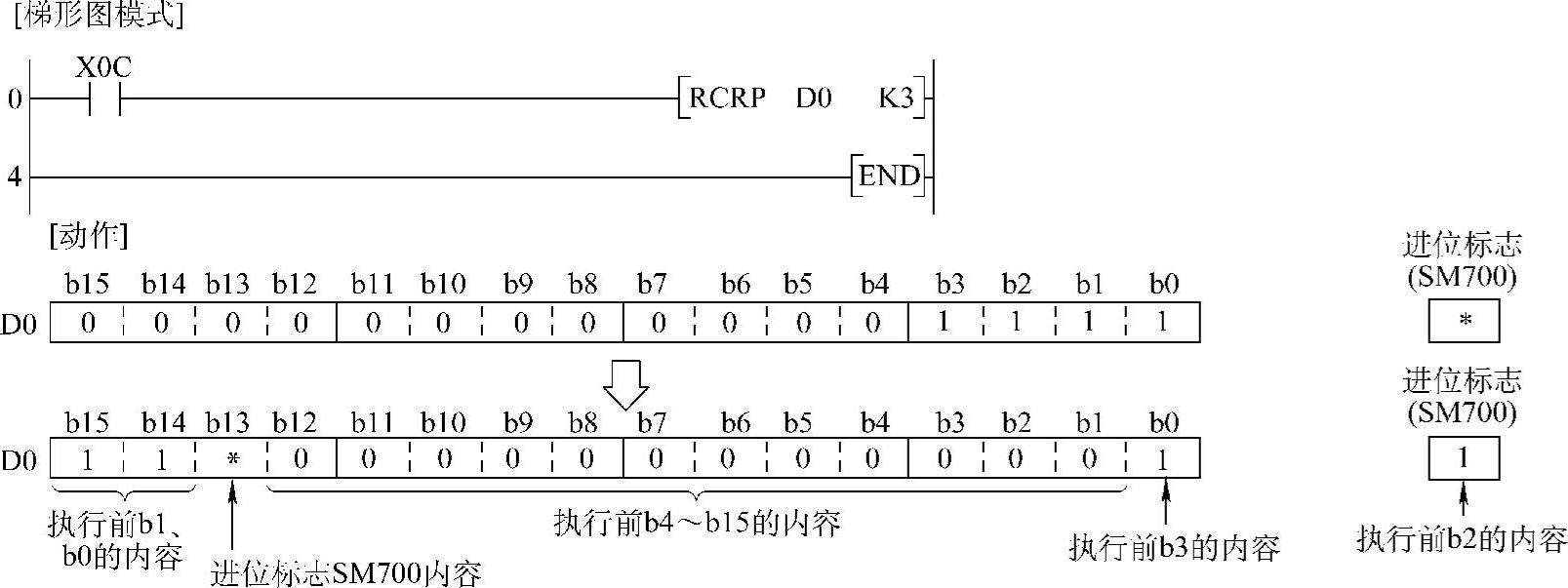

图3-90 RCR（P）指令的应用
