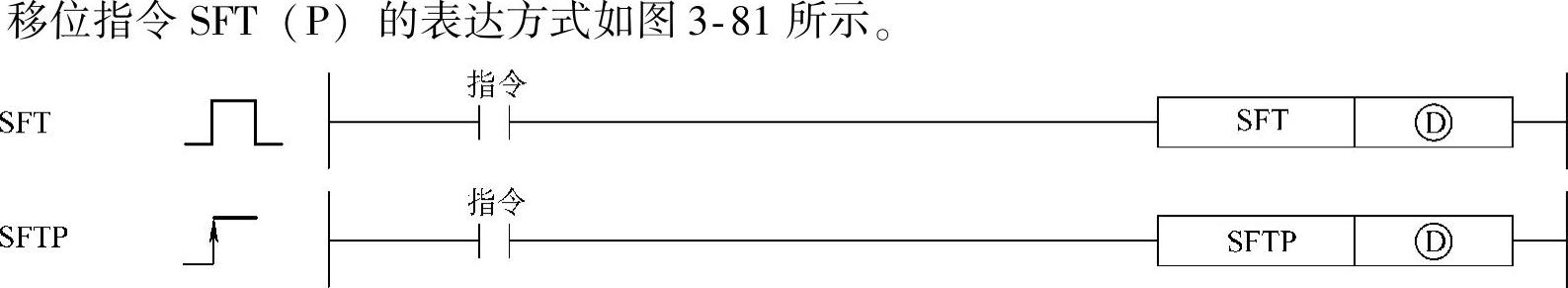

图3-81 SFT（P）指令的表达

该指令的功能为

1.当使用位软元件时

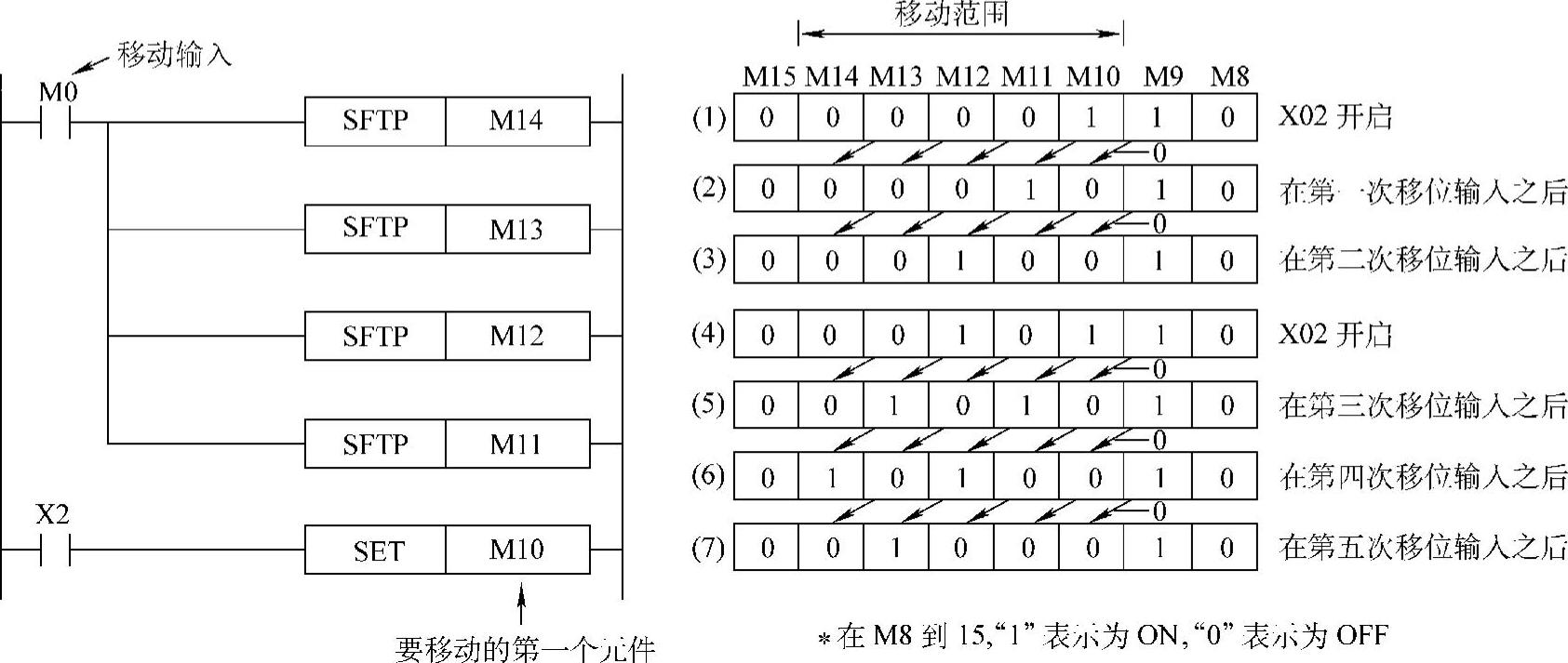

1）在指定的软元件之前立即将软元件的ON/OFF状态移动到被（D）指定的软元件中去，并且将先前的软元件关闭。例如图3-82所示，若M11已经被SFT指令指定，当SET指令被执行，则它将会移动M10的ON/OFF状态至M11，并且将M10关闭。

2）使用SET指令将要移动的第一个软元件开启。

3）当SFT和SFTP被连续使用时，将从有较大号的软元件处启动程序。

图3-82 SFT（P）指令的应用

2.当使用字软元件的位指定

在指定的软元件之前直接将位的1/0状态移动到被（D）指定的软元件的位中，并且将之前的位设置为0。(www.daowen.com)

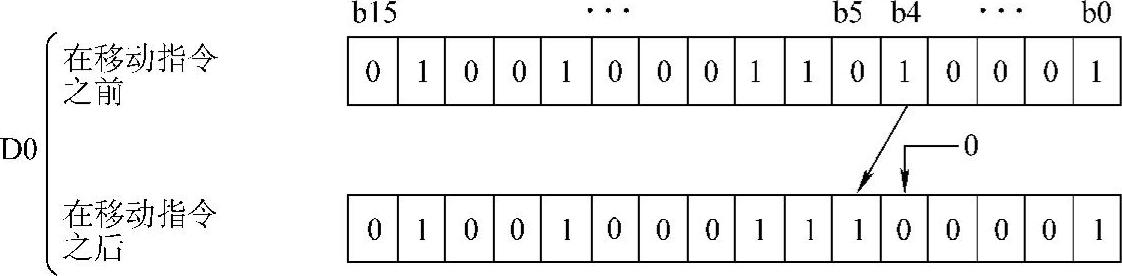

例如图3-83所示，若D0.5（D0的位5[b5]）已经被SFT指令指定，当这个SFT指令被执行时，将会移动D0的b4的1/0状态至b5，并且将b4设置为0。

图3-83 SFT（P）指令示意图说明

举例说明：

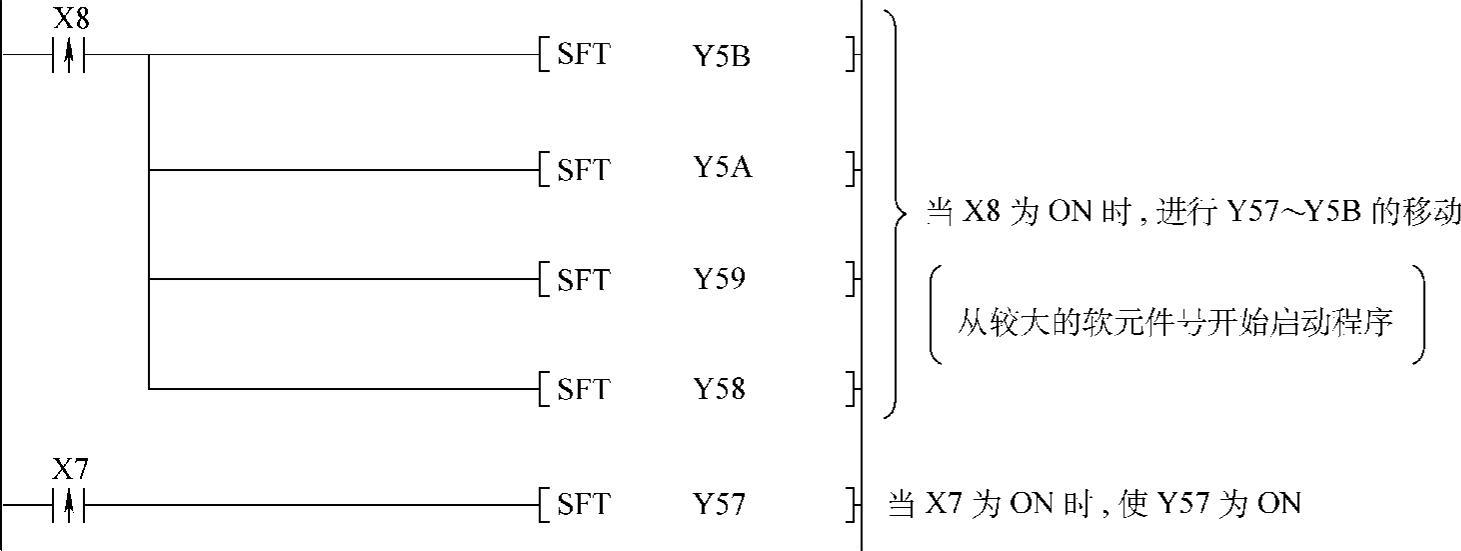

如图3-84所示程序，当X8由OFF变为ON时，将Y57移动到Y5B。

图3-84 SFT（P）指令的应用

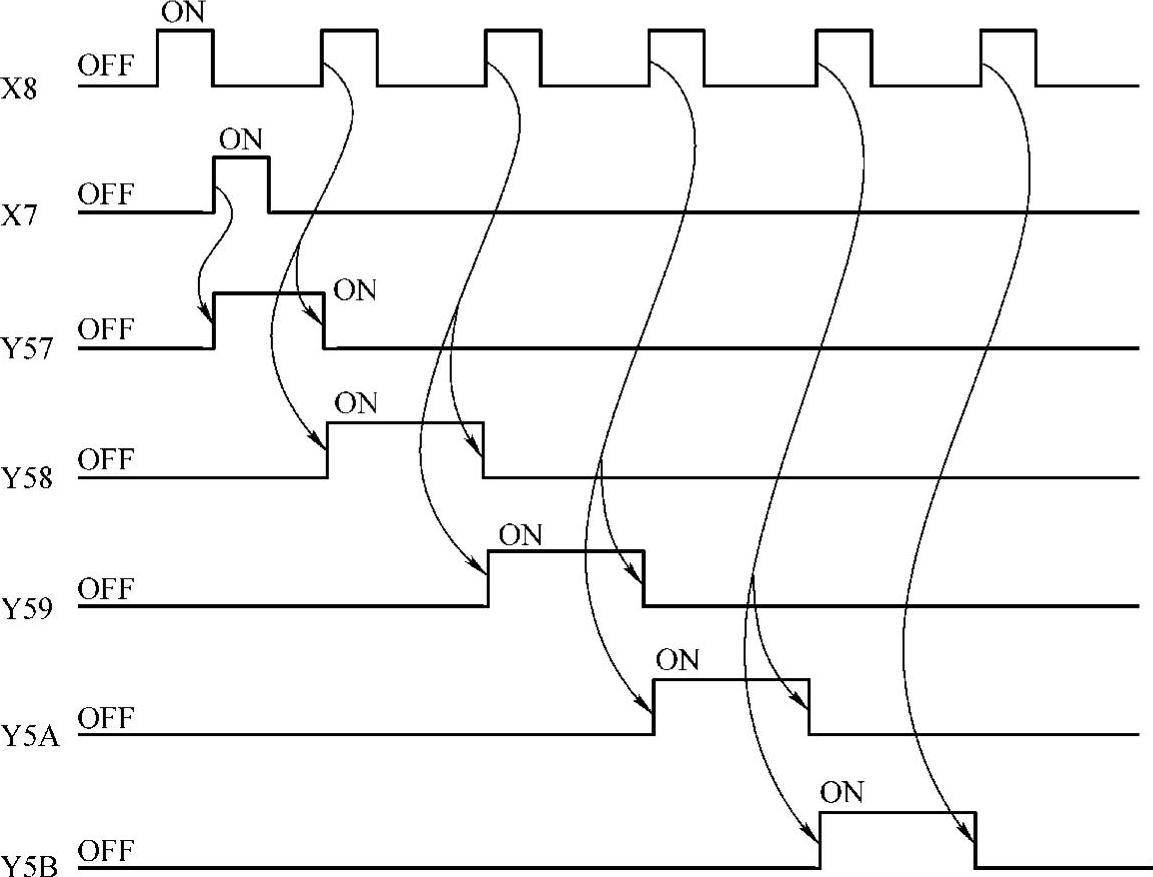

图3-84对应的时序图如图3-85所示。

图3-85 图3-84对应的时序图
