1.BIN16位加法和减法运算指令（+（P）、-（P））

（1）当设置了两个数据时

（S）+（D）→（D），（S）-（D）→（D）

该指令的表达方式如图3-71所示。

图3-71 16位+（P）/-（P）指令的表达方式

图中，（S）表示加数、减数或者存储加数、减数数据的软元件的起始号（BIN16位）。

（D）表示存储被加数、被减数数据的软元件起始号，（BIN16位）。

+（P）/-（P）指令是将由（S）指定的BIN 16位数据与由（D）指定的BIN 16位数据相加/减，并将该加/减法运算的结果存储在由（D）指令的软元件中；（S）和（D）的范围是-32768～32767（BIN 16位）；数据的正负是由它的最高有效位（b15）来判定的（0表示正，1表示负）。

（2）当设置了三个数据时

（S1）+（S2）→（D），（S1）-（S2）→（D）

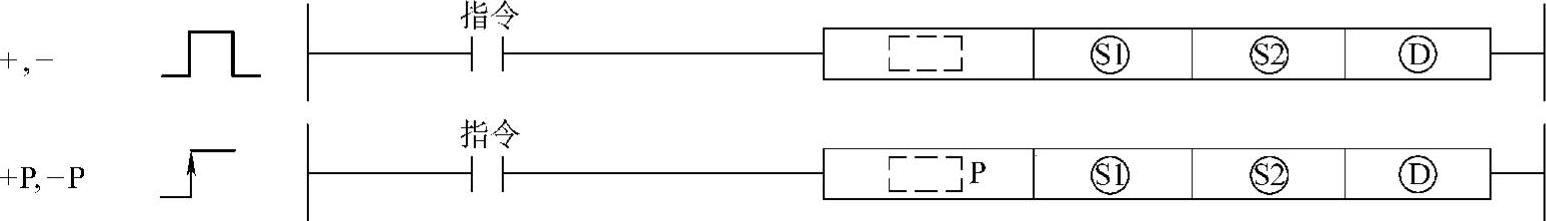

该指令的表达方式如图3-72所示。

图3-72 16位+（P）/-（P）指令的表达方式

图中，（S1）表示被加数、被减数或者存储被加数、被减数的软元件的起始号（BIN16位）。

（S2）表示加数、减数或者存储加数、减数的软元件的起始号（BIN16位）。

（D）表示存储加法和减法运算结果的软元件的起始号（BIN16位）。

+（P）/-（P）指令是将由（S1）指定的BIN 16位数据与由（S2）指定的BIN 16位数据相加/减，并将该加/减法运算的结果存储在由（D）指令的软元件中。

举例说明：

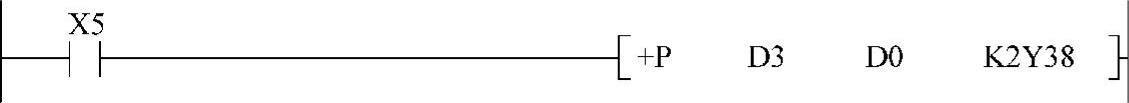

1）图3-73中，当X5为ON时，下面程序将D3的内容与D0的内容相加，并将结果输出到Y38～Y3F。

图3-73 +（P）指令的应用

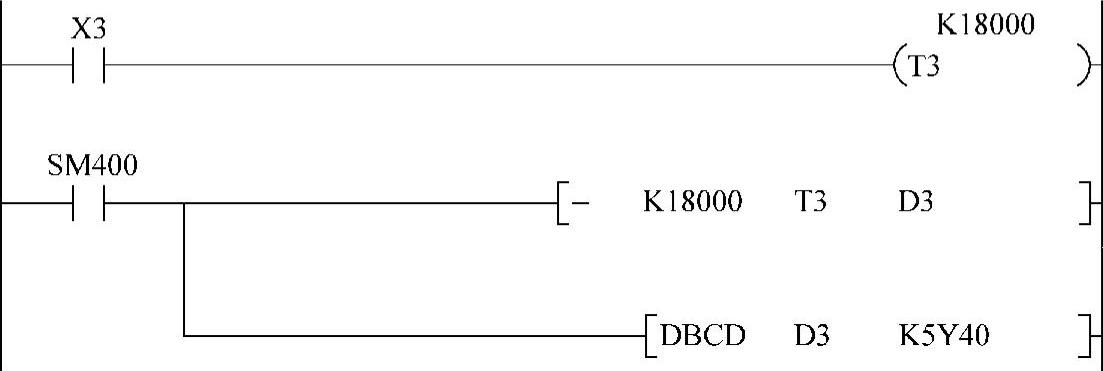

2）图3-74中，将定时器T3的设定值与当前值的差输出到Y40～Y53中。

图3-74 -（P）指令的应用

2.BIN16位乘法和除法运算指令（∗（P）、/（P））

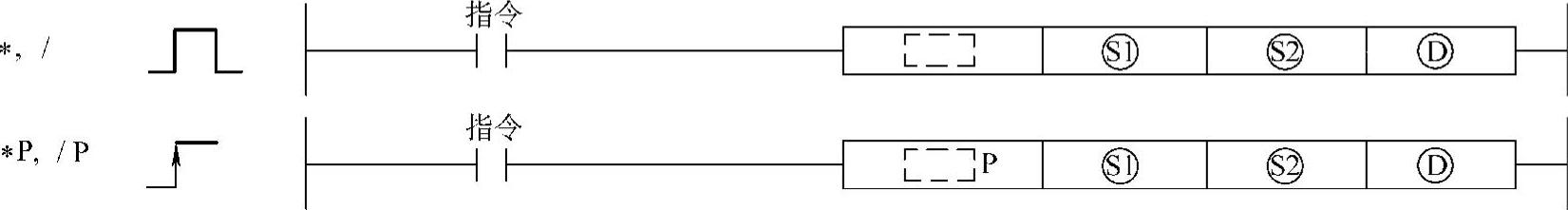

该指令的表达方式如图3-75所示。(www.daowen.com)

图3-75 ∗（P）与/（P）指令的表达

图中，（S1）表示被乘数、被除数或者存储被乘数、被除数的软元件的起始号（BIN16位）。

（S2）表示乘数、除数或者存储乘数、除数的软元件的起始号（BIN16位）。

（D）表示存储乘法、除法运算的运算结果的软元件的起始号（BIN32位）。

∗（P）（/（P））指令功能是：将由（S1）指定的BIN 16位数据与由（S2）指定的BIN 16位数据相乘（除），并将结果存储在由（D）指定的软元件中。若（D）是位软元件，则值由低位开始指定。如：K1——低4位（b0～b3）；K4——低16位（b0～b15）；K8——低32位（b0～b31）。

举例说明：

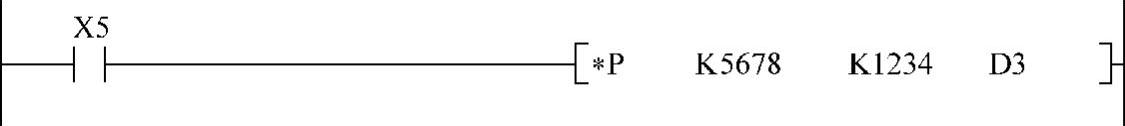

1）图3-76中，当X5为ON时，用“1234”、“5678”相乘，并将结果存储在D3和D4中。

图3-76 ∗（P）指令的应用

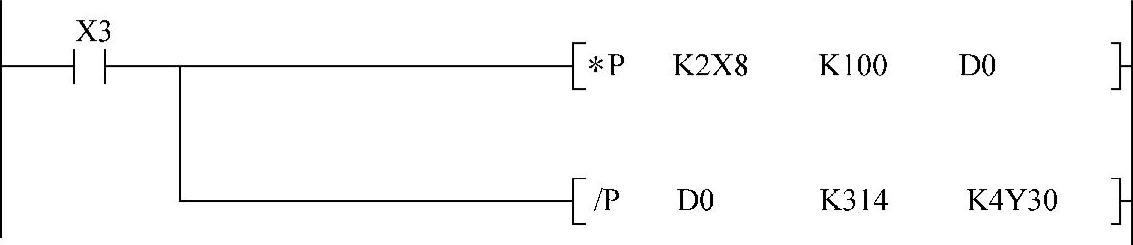

2）图3-77中，当X3为ON时，将X8～XF的数据除以3.14，并将结果值输出到Y30到Y3F。

图3-77 ∗（P）与/（P）指令的应用

3.16位BIN数据的递增和递减运算指令（INC（P）、DEC（P））

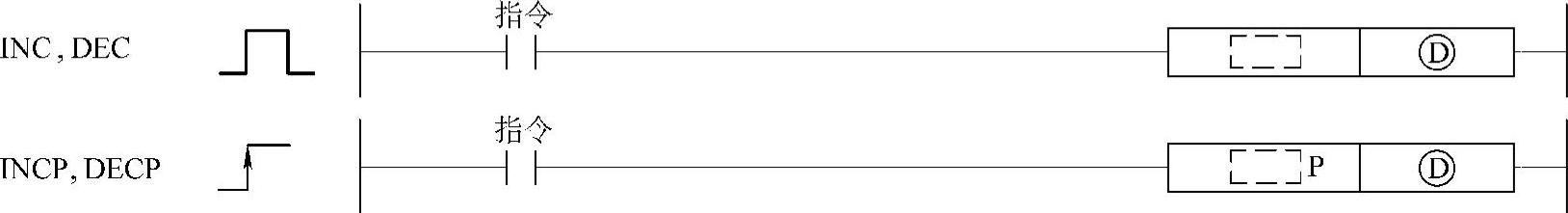

该指令的表达方式如图3-78所示。

图3-78 INC（P）与DEC（P）指令的表达

图中，（D）表示执行INC（+1）/DEC（-1）运算的软元件的起始号，（BIN16位）。

INC（P）是“加1”指令，DEC（P）是“减1”指令。

举例说明：

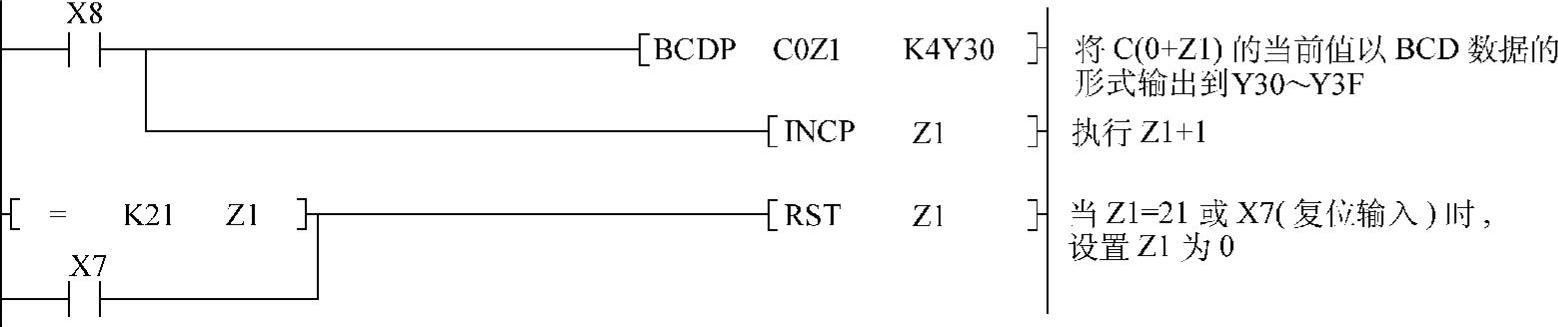

1）图3-79中，当X8为ON时，存储在计数器C0～C20中的当前值以BCD数据的形式输出到Y30～Y3F（在当前值小于9999时）。

图3-79 INC（P）指令的应用

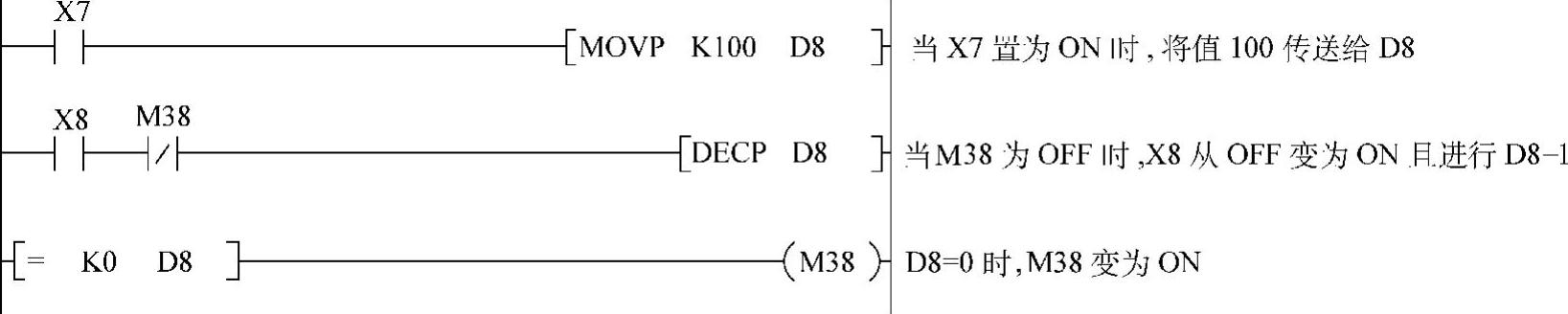

2）图3-80所示为减法计数器程序。

图3-80 DEC（P）指令的应用
