1.BIN16位数据比较

指令表达方式如图3-52所示。

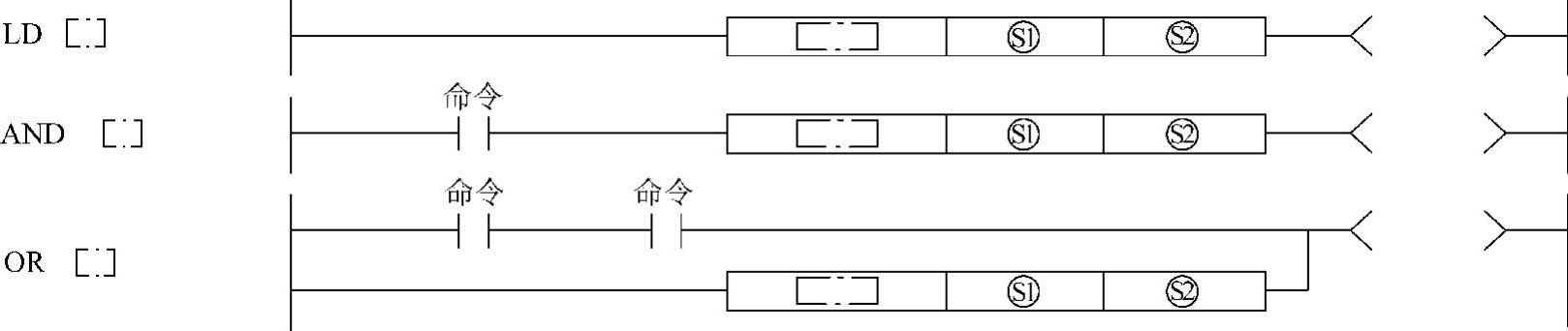

图3-52 比较指令表达方式

图中，▭表示指令符号=、<>、>、<=、<、>=；S1，S2表示存储比较数据或软元件的起始号（BIN16）。后续出现与上述相同。

该指令功能如下：

1）把由S2指定的软元件的16位二进制数据和由S1指定的软元件的16位二进制数据当做常开触点，并执行比较运算。

2）单个指令的比较运算结果见表3-8。

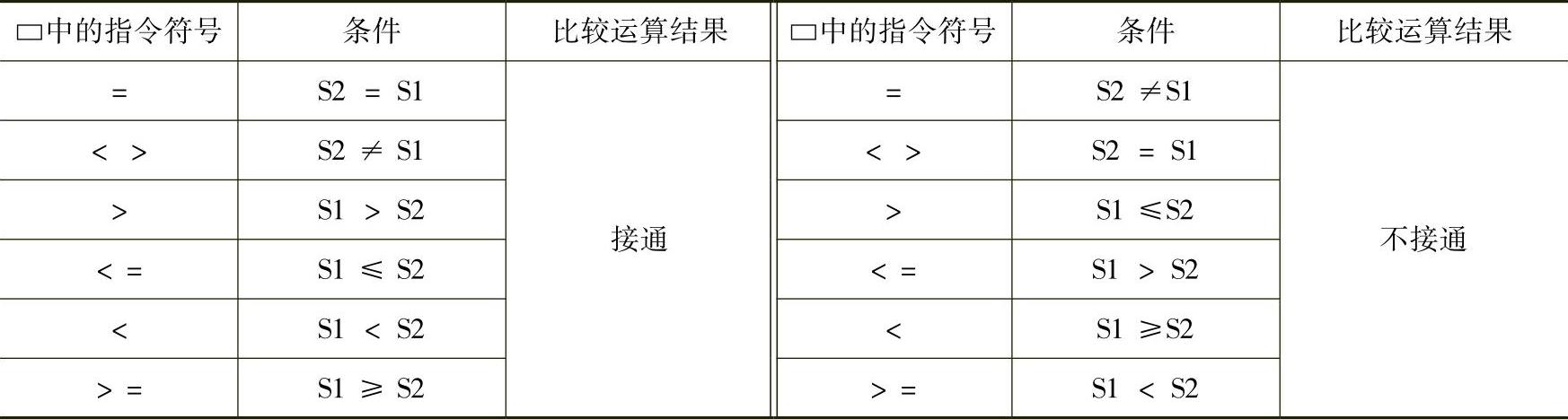

表3-8 单个指令的比较

3）当十六进制常数被S1和S2指定时，或最高位（b15）为1的数字值（8～F）被指定时，该值作为一个负的二进制数值被读取，用于比较。

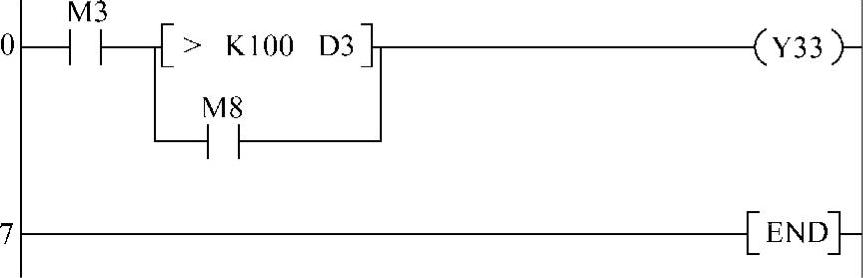

举例：图3-53为比较二进制数值100和D3中的数据，并且当D3中的数据小于100时导通。(www.daowen.com)

2.32位二进制数据比较（D=、D<>、D>、D<=、D<、D>=）

指令表达方式如图3-54所示。

图3-53 比较指令的应用

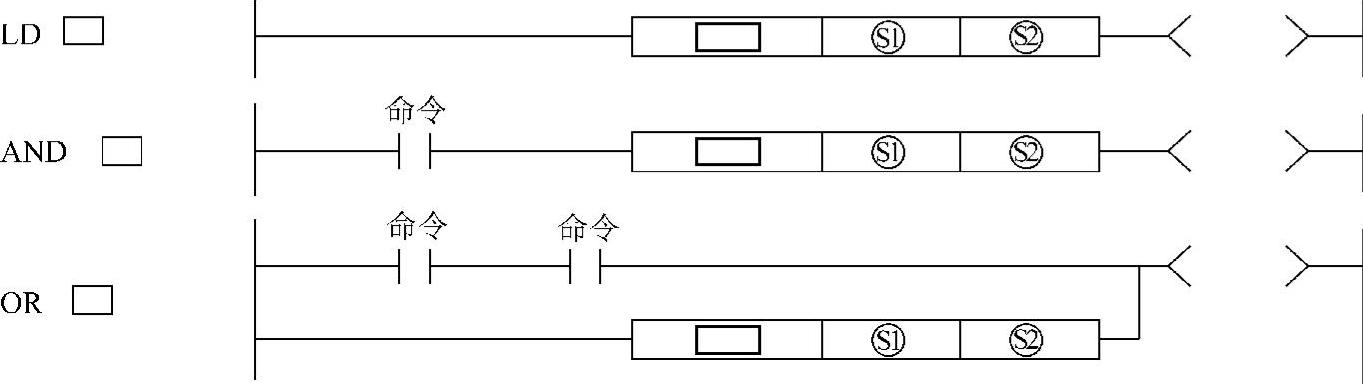

图3-54 32位二进制数据比较指令的表达方式

其中，S1、S2表示存储比较数据或软元件的起始号（32位二进制数据）。功能方面同16位数据的比较功能，唯一不同的是用于比较的数据应当通过32位指令进行指定（DMOV指令等）。如果是通过16位指令（MOV指令等），结果不正确。

举例：图3-55的程序为比较D0及D1和D3及D4中的数据，并且当D0及D1中的数据等于或者小于D3及D4中的数据时Y33导通。

图3-55 32位二进制数据比较指令的应用
