1.运行结果推进、读取、弹出指令（MPS、MRD、MPP）

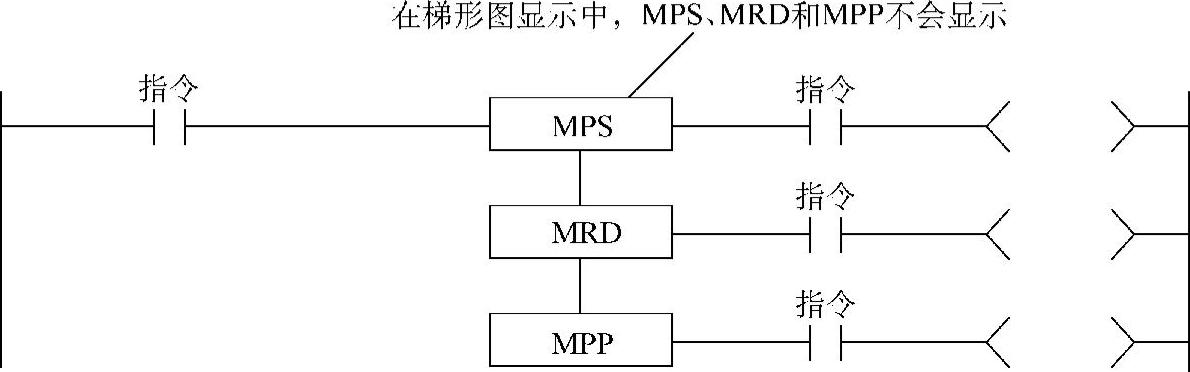

该三种指令类似于栈指令，其表达方式如图3-28所示。

MPS、MRD、MPP三条指令用于多重输出电路，此进栈指令类似于单片机中的栈指令。当有多重输出时，可以将接点状态储存起来（进栈），需要时再取出（读栈）。栈指令在使用时，MPS与MPP指令必须成对使用，而且连续使用应少于11次。因为FX2N系列PLC中有11个栈存储器，当使用进栈MPS指令时，当时的运算结果压入栈的第一层，栈中原有数据依次下移、在使用出栈MPP指令时，各层数据依次上移。MRD是最上层栈所存数据读出专用指令，读出时栈内容不变。栈内容也不发生移动。图3-29为这组指令的使用说明。在多于两层输出时，应使用MRD指令。最终输出回路以MPP指令替代MRD指令，从而在读出上述存储的同时将它复位。MPS指令也可重复使用，MPS指令与MPP指令的数量差额少于11，但最终两者的指令数要一样。

图3-28 栈指令的表达方式

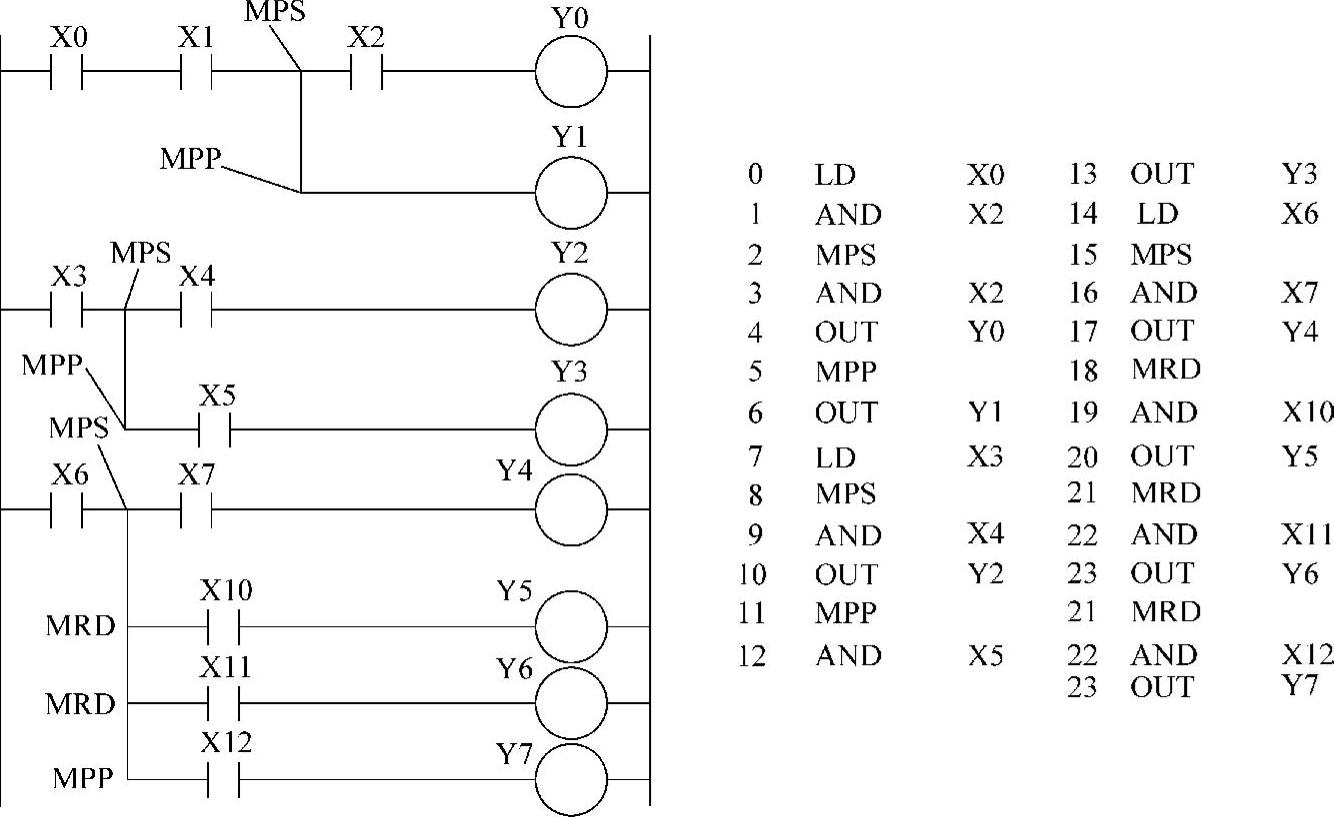

图3-29 多重输出指令的应用

2.主控与主控复位指令

MC（Master Control）：主控指令，用于公共串联触点的连接。在编程时，经常会遇到多个线圈同时受一个或一组触点控制。如果在每个线圈的控制电路中都串接同样的触点，则将用很多存储单元，程序就长，此时可以使用MC指令解决这一问题。

MCR（Master Control Reset）：主控复位指令，即MC指令的复位指令。在编程使用时，MC与MCR指令必须成对使用。在梯形图中，主控指令MC触点与母线相连的常开触点，梯形图中其他触点垂直。是控制一组电路的总开关。

与主控触点相连的触点必须用LD或LDI指令，换句话说，使用MC指令后，母线移到主控触点的后面去了。相当于重新建立一条“新母线”；指令MCR可以使“新母线”回到原来的母线位置。

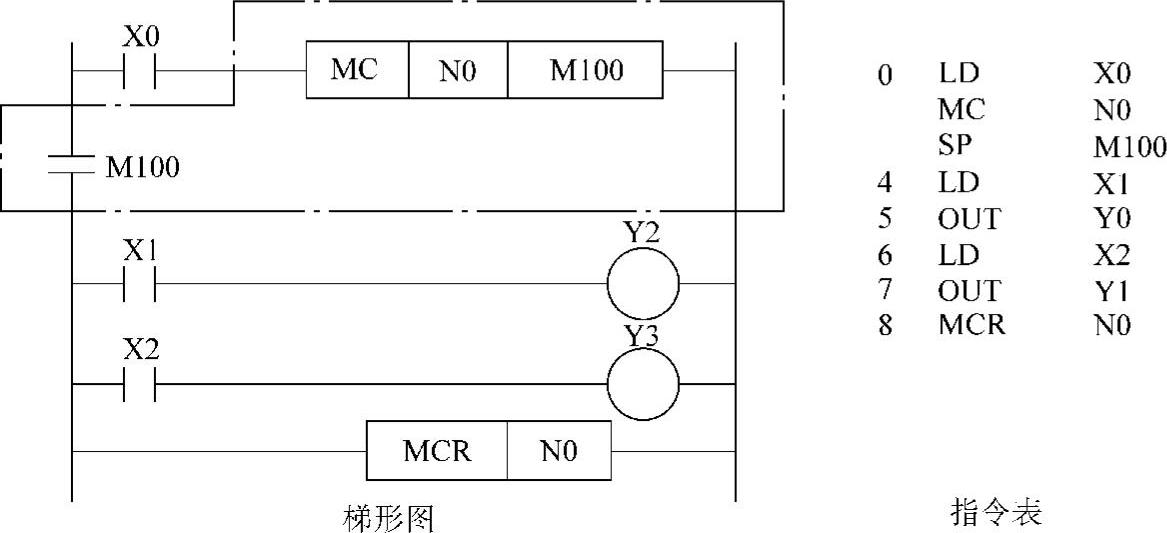

使用说明。若M100=ON，则执行N0号MC指令，公共母线移至MC触点之后，执行串联触点以后程序，直至MCR N0指令，MC复位，公共母线恢复至MC触点之前。若M100=OFF，则不执行MC与MCR之间程序。指令应用如图3-30所示。

图3-30 MC/MCR指令的应用

3.NOP指令

NOP（Non processing）：空操作指令。

空操作指令使该步序作空操作。在程序中使用NOP指令，变更程序或增加指令时步序号变更较小。PLC的编程器一般都有指令的插入和删除功能，在实际的编程应用中很少使用NOP指令。在使用手持编程器时，执行完清楚用户存储器的操作后，用户存储器的内容全部变为空操作指令。

4.块电路串并联指令（ANB、ORB）

该指令后面不能带软元件，其表达方式如图3-31所示。

图3-31 ANB/ORB指令的表达方式

（1）ANB指令说明

1）在块A和块B上执行AND操作，并且将结果值作为运算结果。

2）ANB的符号不是触点符号，而是连接符号。

3）当在指令表模式下编程时最多可连续写入15条ANB指令（16块）。

（2）ORB指令说明

1）在块A和块B上执行OR操作，并且将结果值作为运算结果。

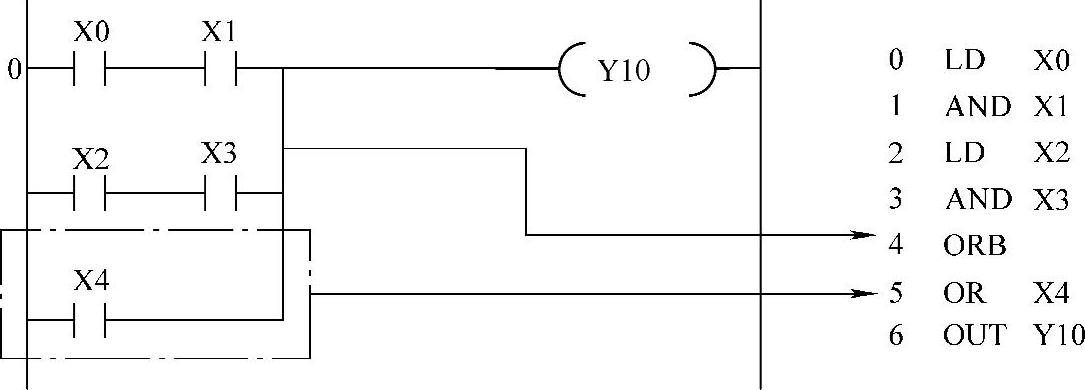

2）ORB是用于有两个或更多触点的梯形图块，执行并行连接的。对于只有一个触点的梯形图块，使用OR或ORI，在这种情况下没必要使用ORB，如图3-32所示。(www.daowen.com)

3）ORB符号不是触点符号，而是连接符号。

图3-32 ORB指令的应用

4）当在指令表中编程时，可连续使用15个ORB指令（16块）。

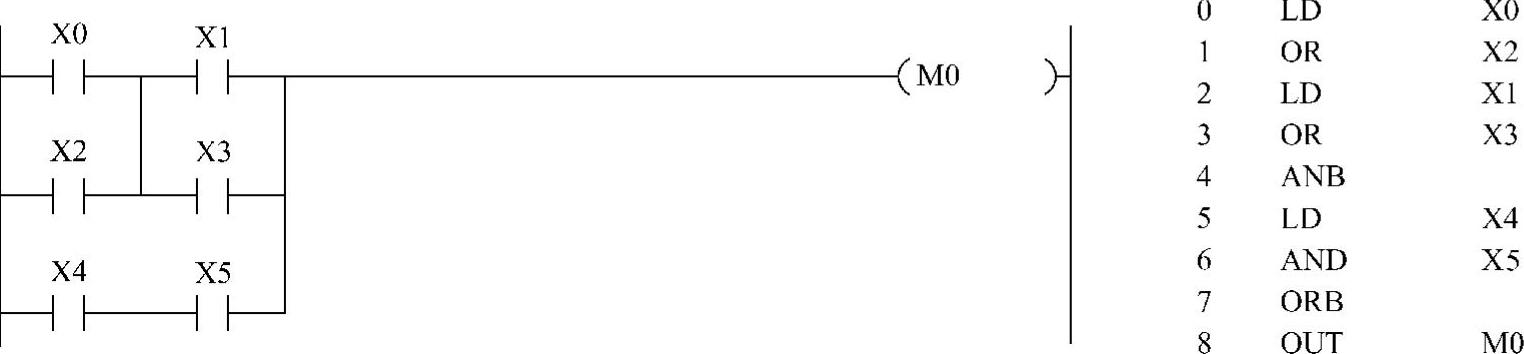

ANB/ORB指令使用如图3-33所示。

图3-33 ANB/ORB指令的应用

5.结束指令

（1）主程序结束指令——FEND

该指令功能为

1）当CJ指令或其他指令被用来在顺控程序操作中创建一个分支时，使用FEND指令。并且当主程序从副程序或暂停（响应）程序中分离出来时，也使用该指令，如图3-34a所示。

2）该指令的执行将会使得CPU模块结束正在执行的程序，如图3-34a所示。

3）在外围设备中甚至在FEND指令之后的顺控程序都能够在梯形图中显示出来（外围设备持续显示梯形图直到遇到END指令），如图3-34b所示。

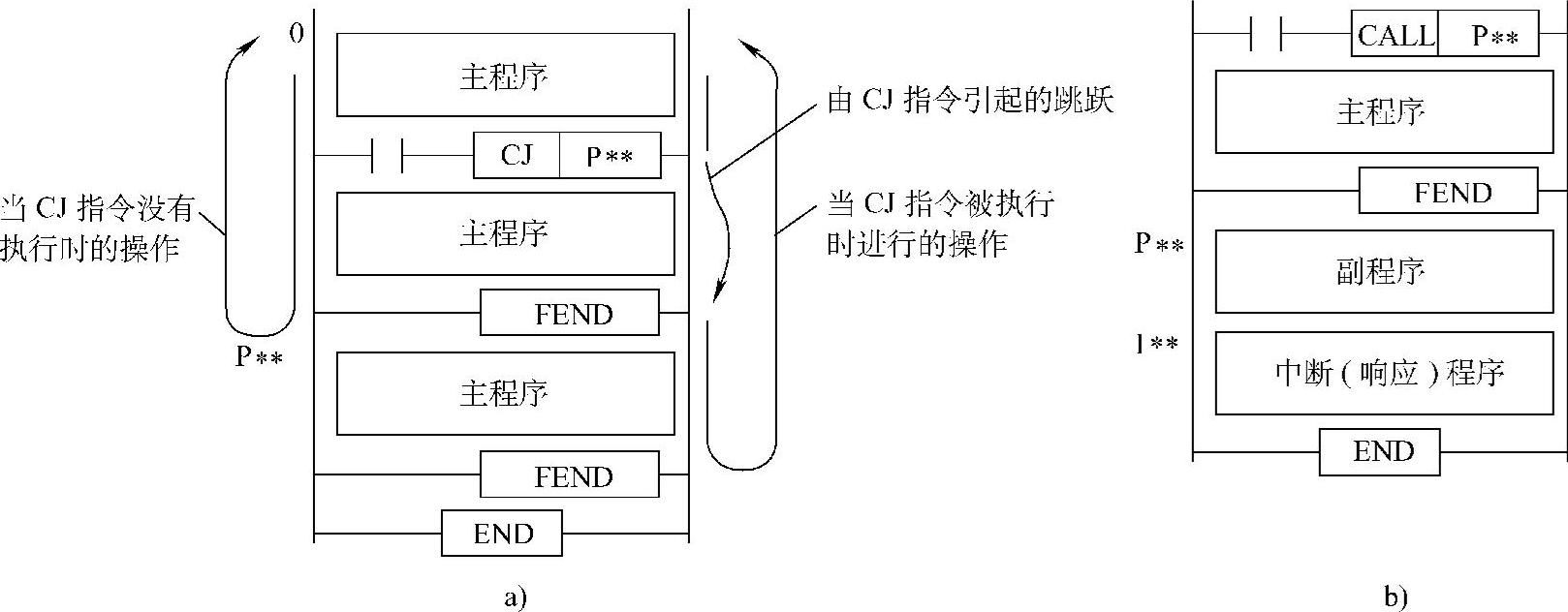

图3-34 FEND指令说明

a）当使用CJ指令时 b）当为副程序或中断（响应）程序时

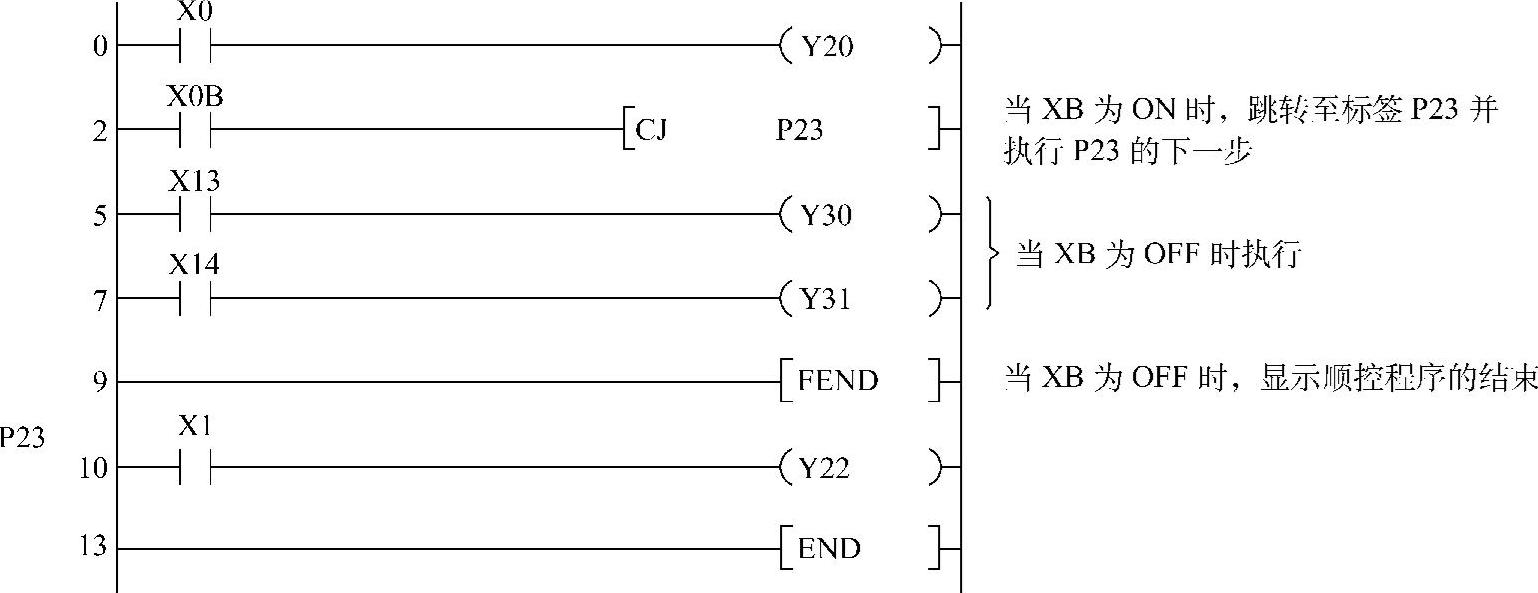

下面举例来说明该指令的应用，梯形图如图3-35所示。

图3-35 FEND指令的应用

（2）顺控程序结束指令——END

该指令功能包括以下几个方面：

1）表示程序的结束，包括主程序，副程序和暂停（响应）程序。该指令的执行将会引起CPU模块结束正在执行的程序。

2）在主顺控程序的执行过程中不能使用该指令。若在程序执行过程中需要进行END处理，请使用FEND指令。

3）当在外围设备的梯形图模式中编程时，不需要输入END指令。

4）在主程序、副程序和暂停（响应）程序中，使用END和FEND指令被暂停，如图3-36所示。

图3-36 END/FEND指令说明
