输出类指令应用及使用方法

1.OUT指令

PLC中的输出指令为OUT,指令OUT是对输出继电器(Y)、辅助继电器(M)、状态(S)、定时器(T)、计数器(C)、报警器(F)的线圈驱动指令。对输入继电器(X)不能使用,并列的OUT命令可多次连续使用。但同一个输出线圈不可以在同一个程序中重复使用。图3-22所示梯形因为上述三条指令的使用。当用于定时器T或计数器C时必须设置常数K。


图3-22 OUT指令的应用

2.SET与RST指令

置位指令SET与复位指令RST对同一元件可以多次使用,顺序可任意,其状态决定于程序最后执行结果。梯形图与指令表如图3-23所示。

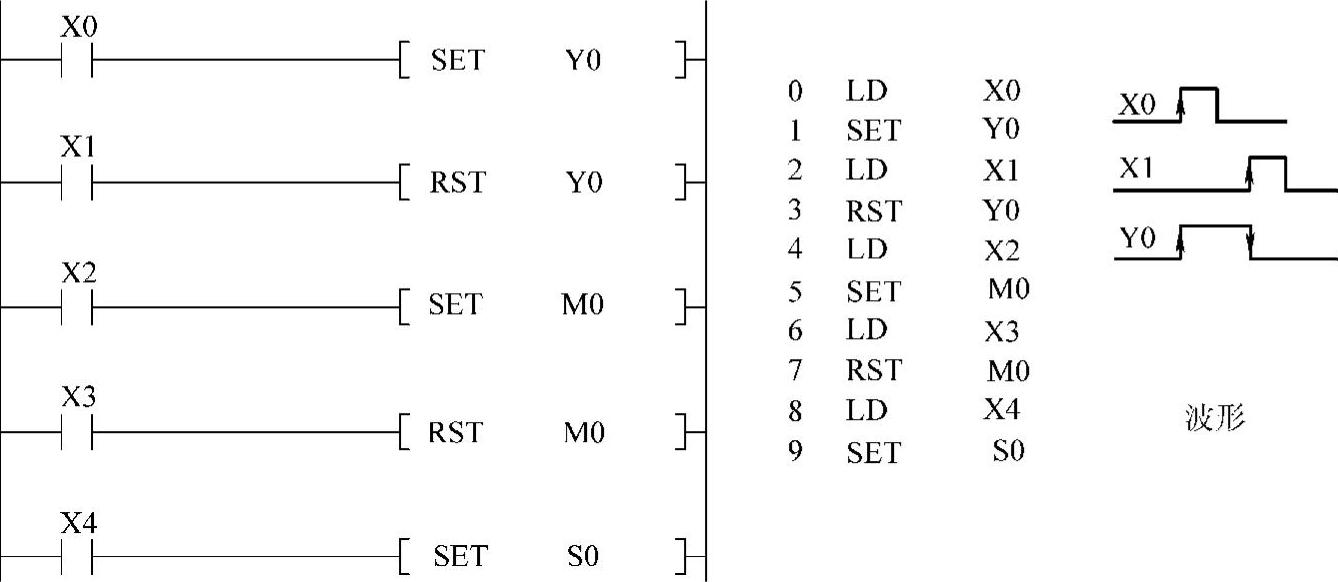

图3-23 SET/RST指令的应用(一)

RST指令还可用于T、C、D、V、Z等器件的清零,如图3-24所示。当X0接通时,T0复位,当前值成为0,其常开触点复位。X1接通期间,T0对100ms时钟脉冲计数,计到20时,即计时时间为2s时,Y0输出线圈得电。16位计数器C0根据秒脉冲SM412的开、关状态进行计数,当C0计数到D0中所存的设定值时,C0线圈得电,则其常开触点闭合,Y1线圈得电,当X3接通时,C0输出接点复位,计数C0当前值为零。

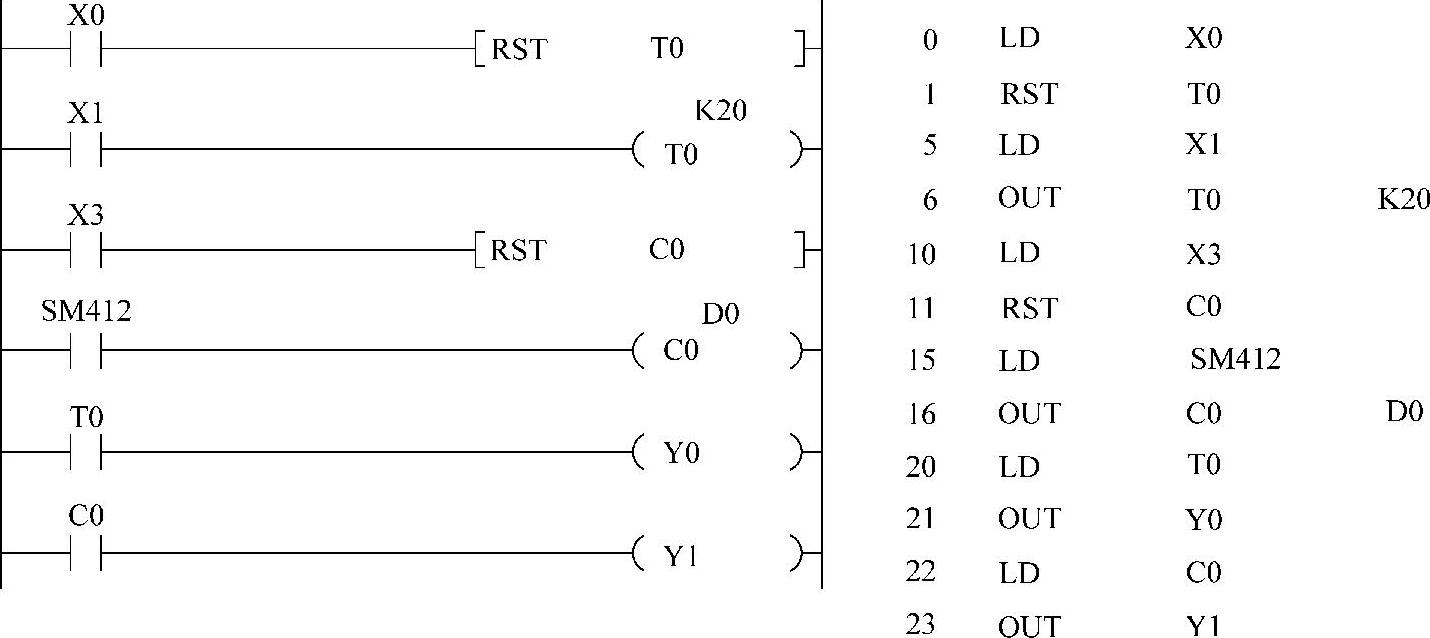

图3-24 SET/RST指令的应用(二)

3.上升沿和下降沿输出指令(PLS、PLF)(www.daowen.com)

PLS(PLF):当从关闭(开启)转为开启(关闭)时,PLS(PLF)指令将指定的软元件开启,在除从关闭到开启以外的其他情况下(如从ON到ON,从ON(OFF)到OFF(ON)或从OFF到OFF),将指定的软元件关闭,如图3-25所示。如在执行了PLS指令之后,PLC从RUN变换到STOP,然后再变换为RUN,则PLS指令也不会再执行,如图3-26所示。

4.位软元件输出取反指令(FF)

适用的软元件是M、L、Y、D。

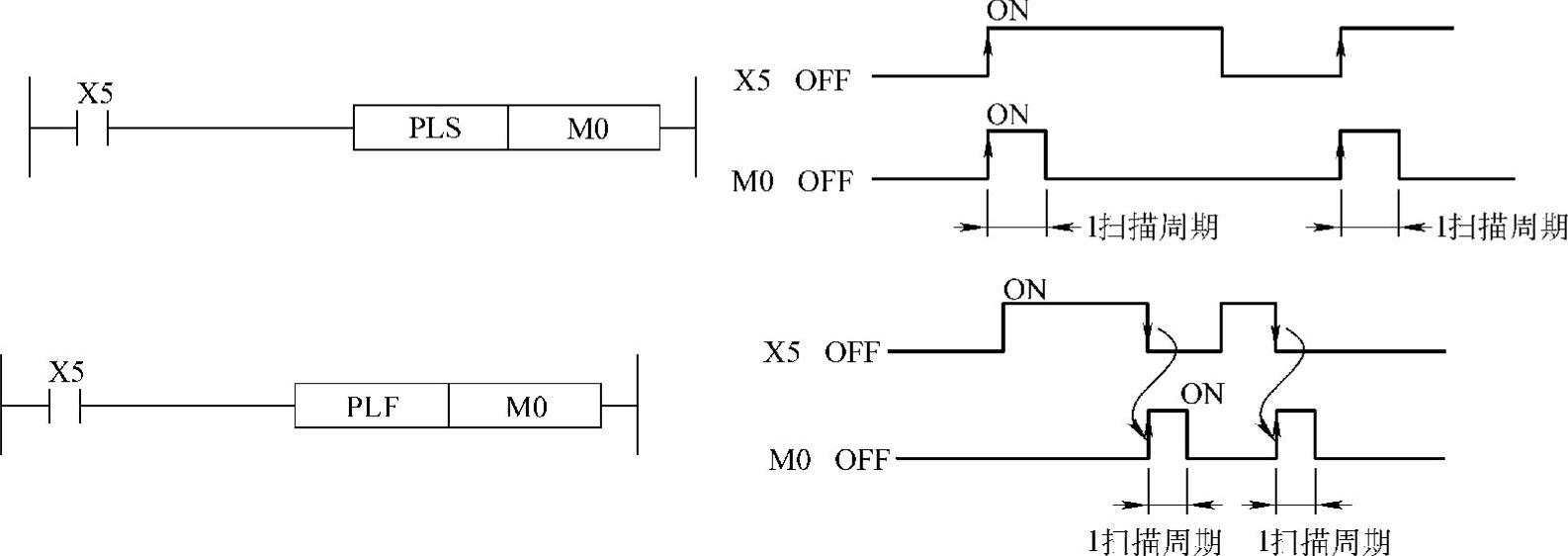

图3-25 PLS/PLF指令的应用

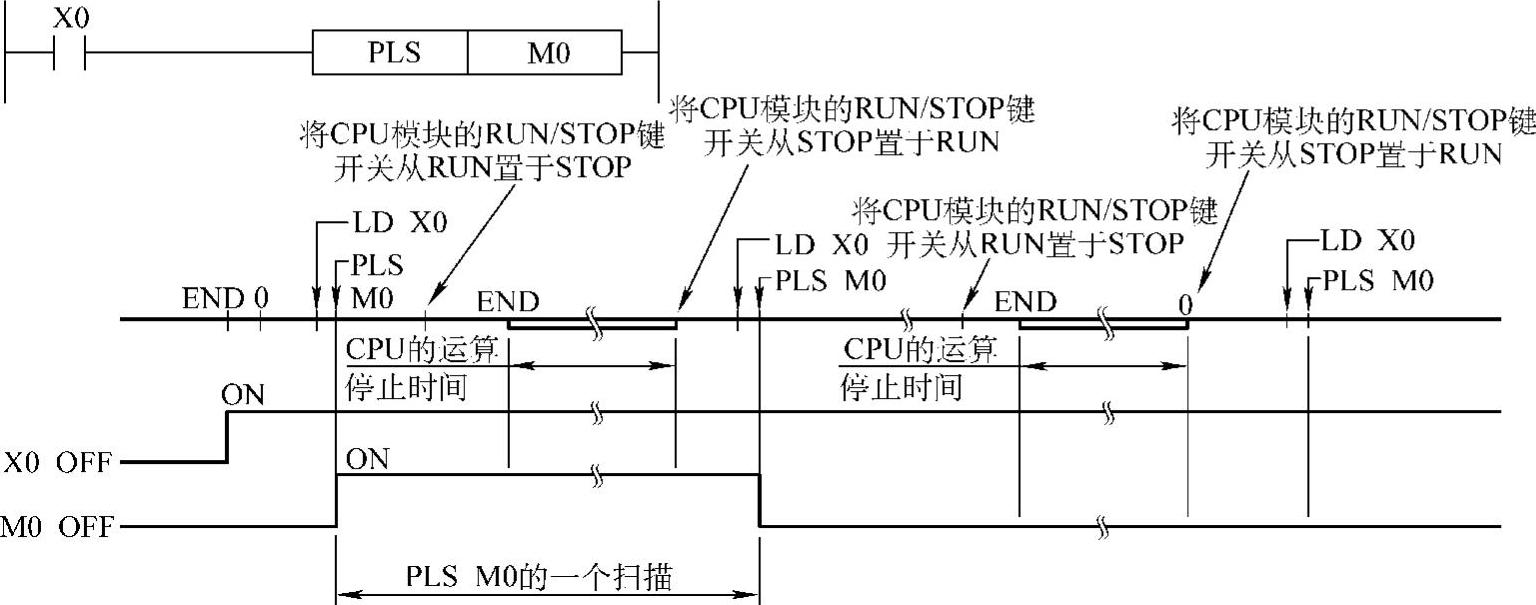

图3-26 PLS/PLF指令的应用

指令的使用如图3-27所示。当X9由断转换为通时,Y10才会取反。

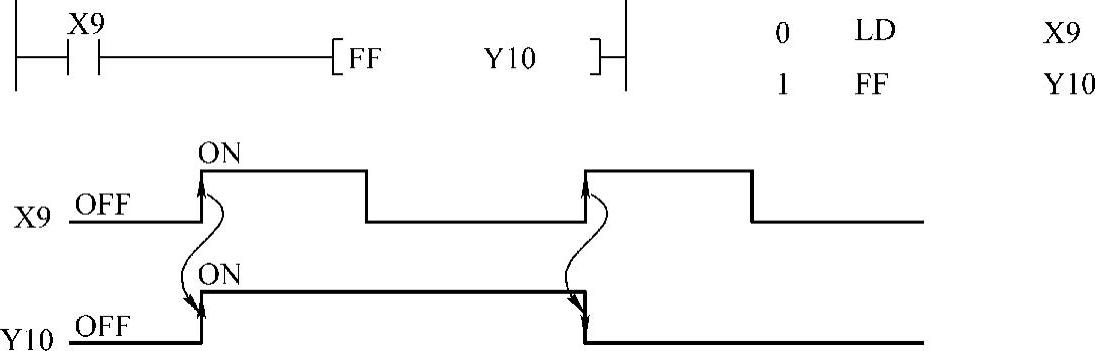

图3-27 FF指令的应用
