1.输入指令

(1)运行开始指令(LD、LDI)

1)LD是a触点运算开始指令,LDI是b触点运算开始指令。其功能是从指定的软元件中读取ON/OFF信息,并将其作为运算结果。如图3-15所示。该指令程序步数为1步。

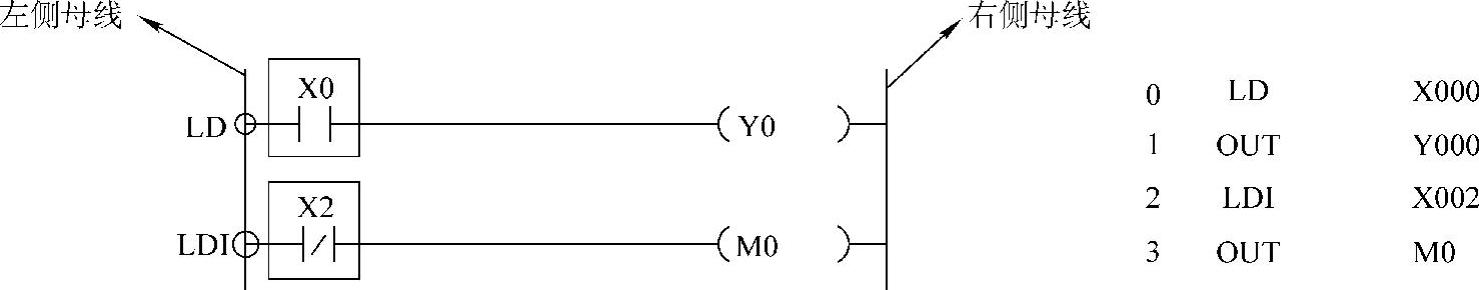

图3-15 LD/LDI指令的应用

2)该指令还可在分支起点处使用,如图3-16所示。

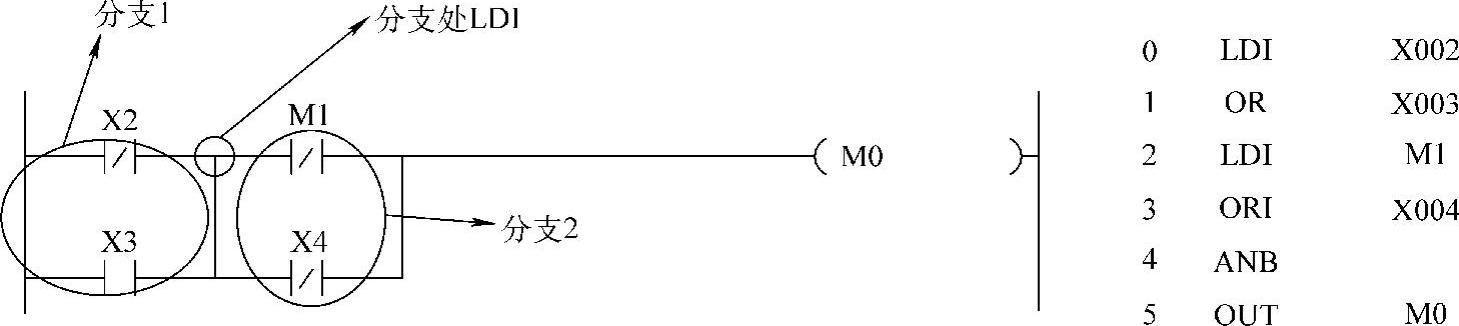

图3-16 分支处LD/LDI指令的应用

图3-16中若此处的M1接常开,则用LD指令。

注意:LD/LDI程序步数各为1步。

(2)串行连接指令(AND、ANI)

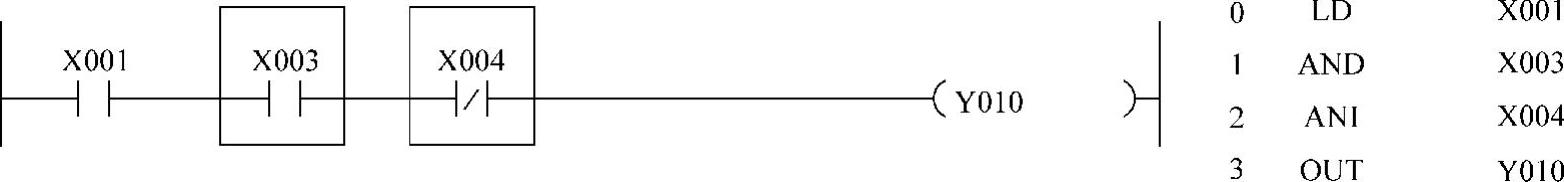

AND是触点a串行连接指令,ANI是触点b串行连接指令,其功能是读取指定位软元件的ON/OFF数据,将该数据与目前为止的结果执行AND运算,并将该值作为运算结果。应用如图3-17所示。


图3-17 AND/ANI指令的应用

AND/ANI的程序步数各为1步。

(3)并行连接指令(OR、ORI)

OR是触点a单并行连接指令,ORI是触点b单并行连接指令,它们从指定的软元件读取ON/OFF信息,并对该点的运行结果执行OR运行,使用结果数值作为运行结果。应用如图3-18所示,程序步数为1步。

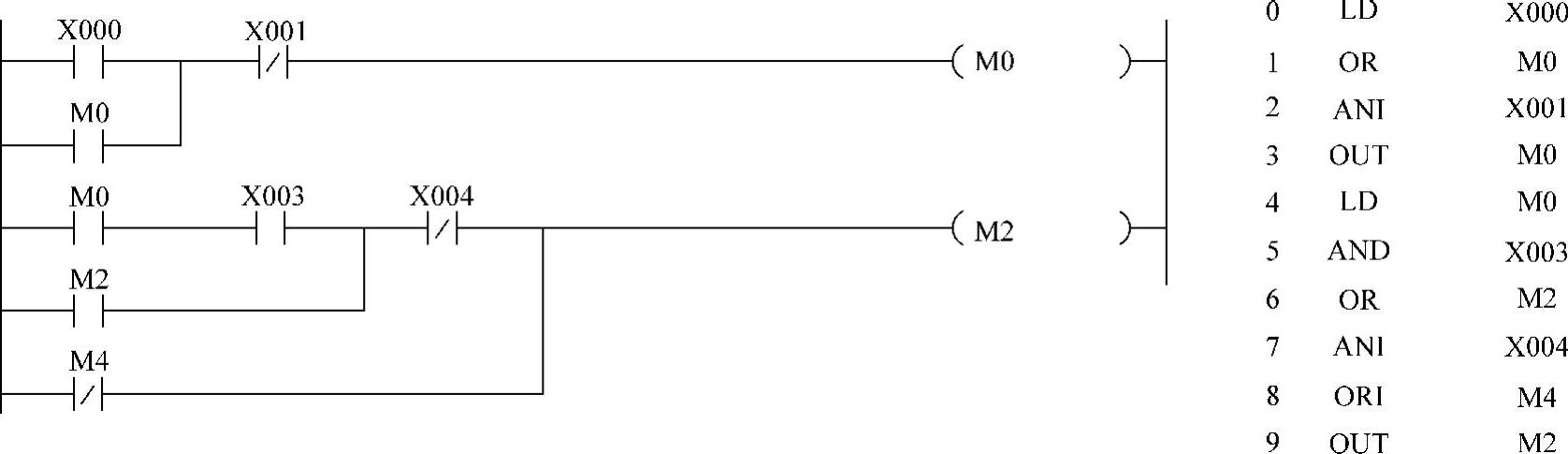

图3-18 OR/ORI指令的应用

2.脉冲指令

(1)脉冲运行开始指令(LDP、LDF)(www.daowen.com)

程序步数为2步。

LDP是上升沿脉冲操作开始指令,并且只有在指令位软元件的上升沿(当它从ON转换成OFF)才为ON。指令使用如图3-19所示。

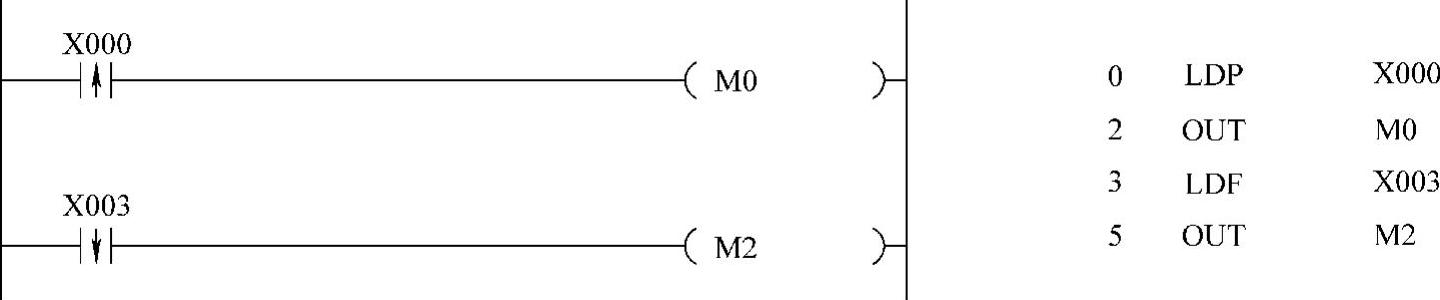

图3-19 LDP/LDF指令的应用

(2)脉冲串行连接指令(ANDP、ANDF)

程序步数为2步。

ANDP是一个上升沿脉冲串行连接指令,ANDF是一个下降沿脉冲串行连接指令。它们对到该点的运行结果执行AND操作,并且将结果值作为运算结果。指令使用如图3-20所示。

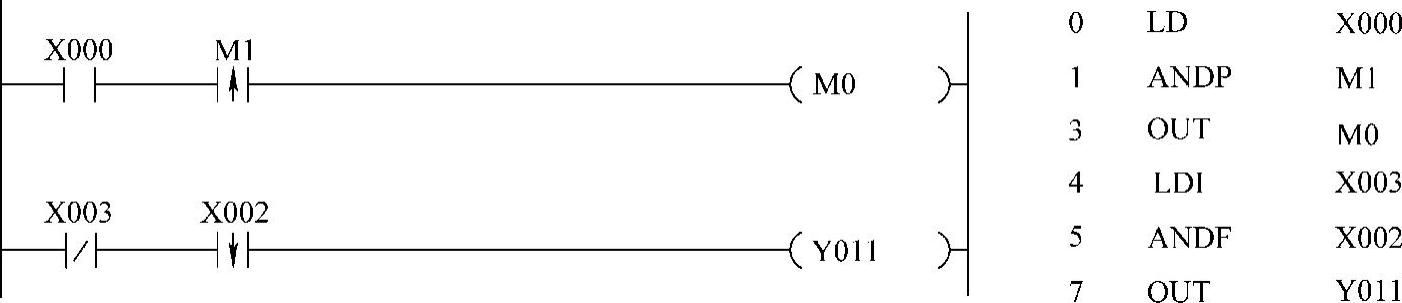

图3-20 ANDP/ANDF指令的应用

供ANDP和ANDF使用的ON/OFF数据,见表3-6。

(3)脉冲并行连接(ORP、ORF)

ORP是上升沿脉冲并行连接指令,ORF是下降沿脉冲并行连接指令,其功能对至目前为止的运算结果进行OR运算后作为运算结果。其应用如图3-21所示。

供ORP和ORF使用的ON/OFF数据,见表3-7。

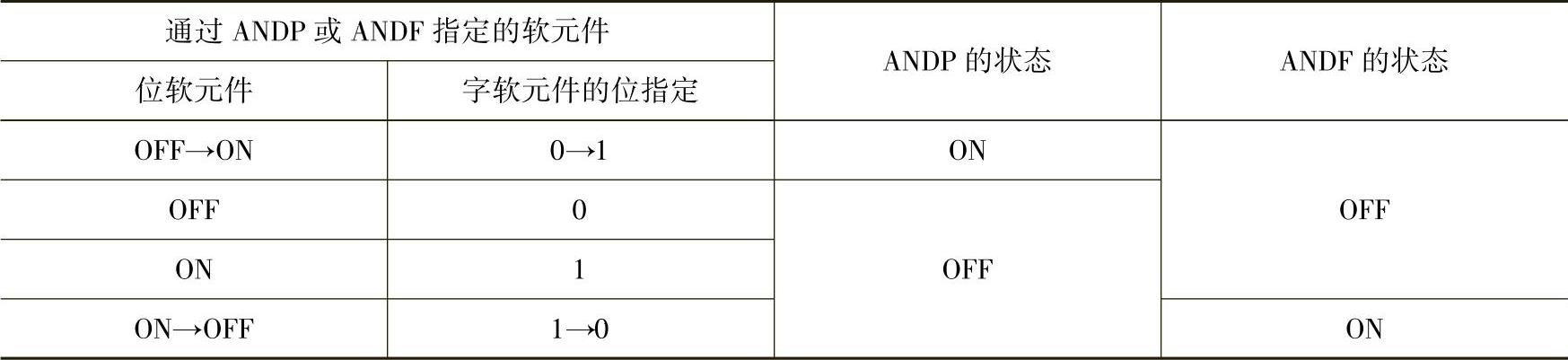

表3-6 ANDP和ANDF使用的ON/OFF数据

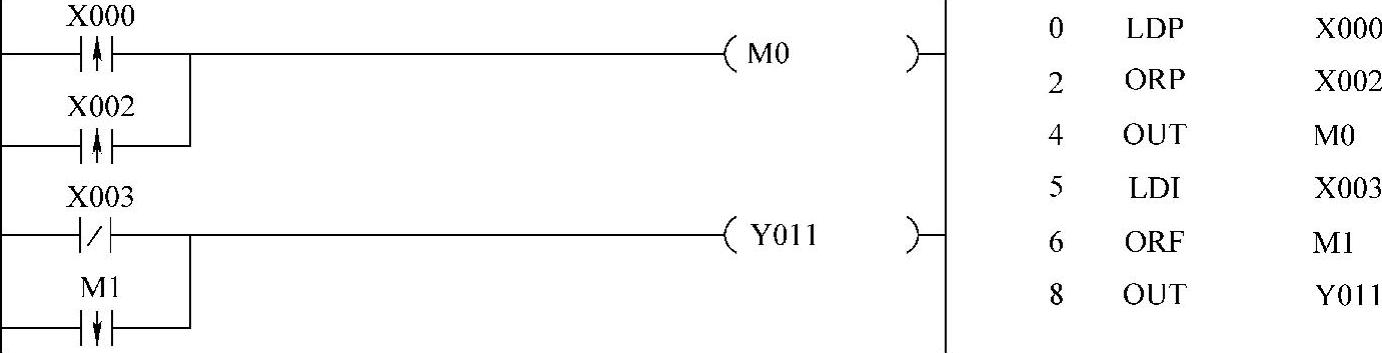

图3-21 ORP/ORF指令的应用

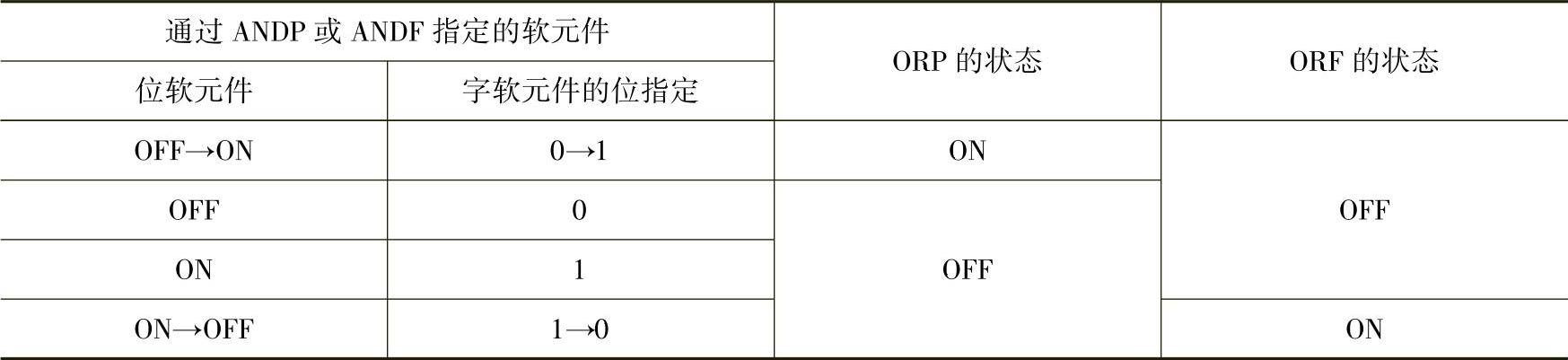

表3-7 ORP和ORF使用的ON/OFF数据
