1.用户存储器
用户存储器就是基本型QCPU的存储器中可以由用户通过GX Developer/顺控程序进行读写的存储器。用户存储器有以下几种:程序存储器、标准ROM。此外Q00/Q01 CPU上还有内置标准RAM。
(1)程序存储器
这是基本型QCPU用于存储进行实际运算的程序存储器。存储在标准ROM中的程序引导(读出)到程序存储器中后进行运算(引导运行)。此外,程序存储器中的参数程序也可以统一复制到标准ROM中。
(2)标准ROM
这是基本型QCPU上进行ROM运行时存储参数、程序等数据的存储器。
(3)标准RAM
这是存储文件寄存器的数据存储器。标准RAM的文件寄存器可以实现和数据寄存器同样的高速存取。
2.基本型QCPU中可存储的数据(www.daowen.com)
基本型QCPU的程序存储器,标准RAM、标准ROM中可以存储的数据见表3-5。

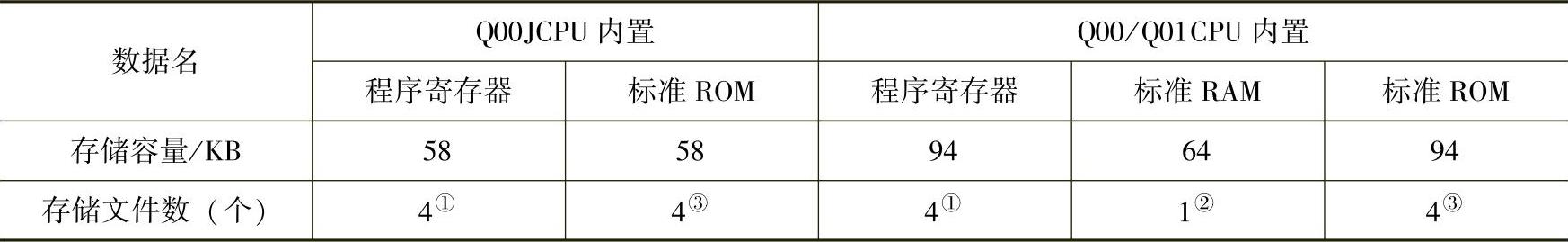

表3-5 标准RAM、ROM中可以存储的数据
①可存储程序、参数、智能功能模块参数和软元件注释各1个。
②可存储文件寄存器文件1个。
③可存储程序、参数、智能功能模块参数和软元件注释各1个。
标准ROM中存储的参数、程序在系统电源打开时/CPU模块复位时被传送到程序寄存器中,并在程序寄存器内执行(引导运行设置时)。
