在PLC内部结构和用户应用程序中使用着大量的数据。这些数据从结构或数制上具有以下几种形式。

1.二进制数BIN（Binary Code）

BIN是采用0（断）和1（通）表达的数值。十进制数从0开始加数到9后，接下去就产生进位，成为10。BIN在0、1之后就产生进位，成为10（十进制数的2）。

BIN的数值表达

1）各寄存器（数据寄存器、通信寄存器等）由16位构成。各寄存器的各个位分配为2ⁿ的数值。但是最高位因用作正负判别不能使用无符号的BIN。

BIN中最高位为“0”时，数值为正；最高为为“1”时，数值为负。各寄存器的数值表达如图3-12所示。

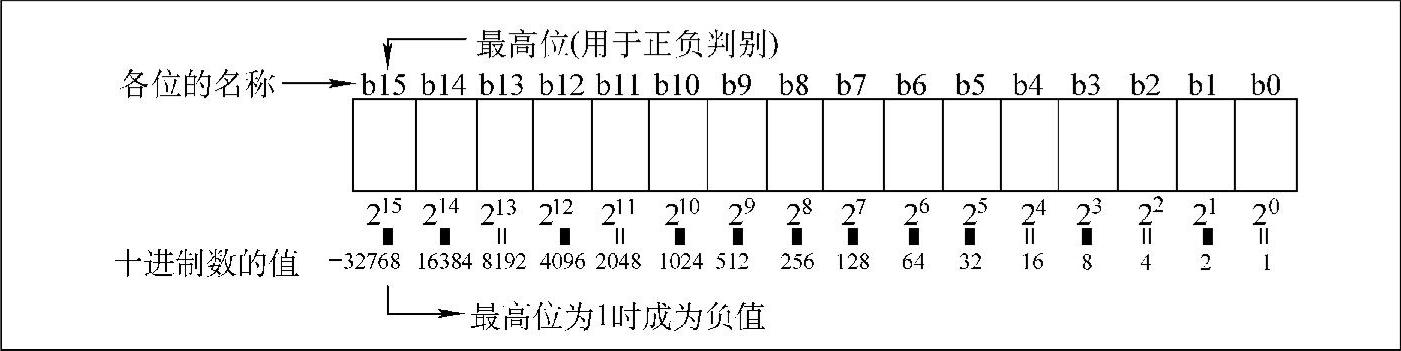

图3-12 各寄存器的数值表达

2）可以使用的数值数据

采用图3-12所示的数值表达方法可以表达-32768～32767范围内的数值。因此各寄存器中可以存储从-32768～32767的数值。

2.十六进制数HEX（HEX Decimal）

HEX是将4位BIN数据作为1位表达的方法。由于BIN采用0～15表达1位，因此9之后的10采用字母A表达，11采用字母B表达，F（15）之后产生进位。

HEX的数值表达：各寄存器（数据寄存器、通信寄存器）等由16位构成。因此各寄存器中可以存储的数值用HEX表达时的范围为0～FFFFH。

3.二-十进制数BCD（Binary Coded Decimal）

BCD采用二进制数的表达，但附加有类同于十进制数的进位。BCD和HEX一样采用4位表达，但不使用HEX的A～F。

BCD的数值表达：各寄存器（数据寄存器、通信寄存器）等由16位构成。因此各寄存器中可以存储的数值用BCD表达的范围为0～9999。

4.实数（浮点数据）

在顺序控制程序中，实数通过E（）指定。分单精度浮点数据和双精度浮点数据两种。下面分别进行讲述。(www.daowen.com)

（1）单精度浮点数据使用两个字软元件，用式（3-1）表示。

[符号]1.[变量部分]×2^{[指数部分]} （3-1）

（2）位配置和浮点小数数据的内部代表意义如图3-13所示。

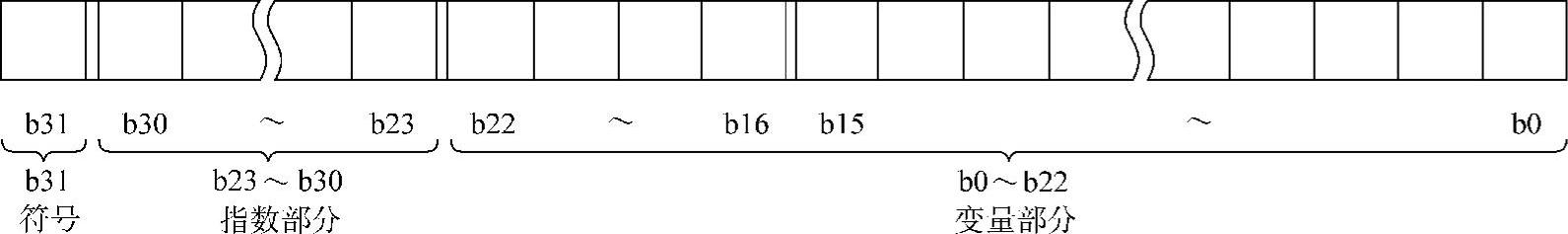

图3-13 单精度浮点数位的构成及含义

注意：1.位b31表示符号，数值为“0”，表示正；数值为“1”，表示负。

2.指数部分2ⁿ中的n是根据b23～b30的BIN值的不同来取值的，n的值见表3-3。

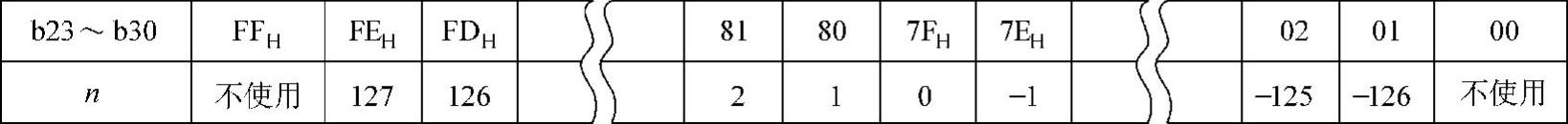

表3-3 n的取值

（3）双精度浮点数据使用4个字软元件，位的构成及含义如图3-14所示。

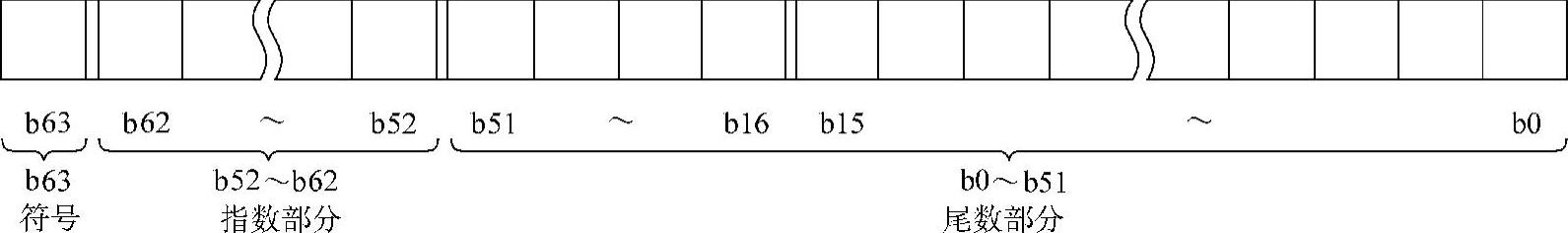

图3-14 双精度浮点数位的构成及含义

注意：1.位b63表示符号：数值为“0”，表示正；数值为“1”，表示负。

2.指数部分2ⁿ中的n是根据b52～b62的BIN值的不同来取值的，n的值如表3-4所示。

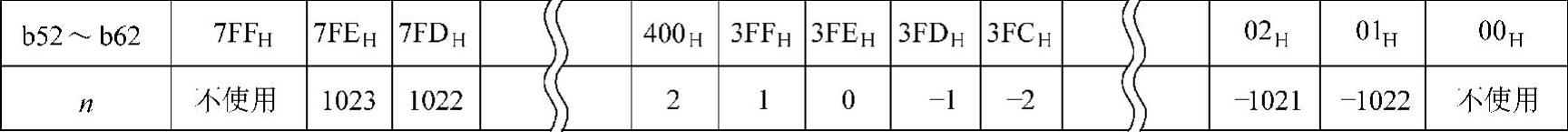

表3-4 n的取值
