模拟量输出模块的特点及应用介绍

时间:2023-06-18 理论教育 版权反馈
【摘要】:模拟量输出模块指的是将数字量转换为模拟量输出。表2-25 模拟量输出模块的性能规格(续)2.转换特性把从PLC CPU写入的数字值转换成模拟输出值,并用包括偏置和增益值时的斜线表示。

模拟量输出模块的特点及应用介绍

模拟量输出模块指的是将数字量转换为模拟量(电压或电流信号)输出。例如电气转换器等接入该模块。目前Q系列PLC的模拟量输出模块型号有Q62DA、A64DA、Q68DAV、Q68DAI,其内容说明如下:

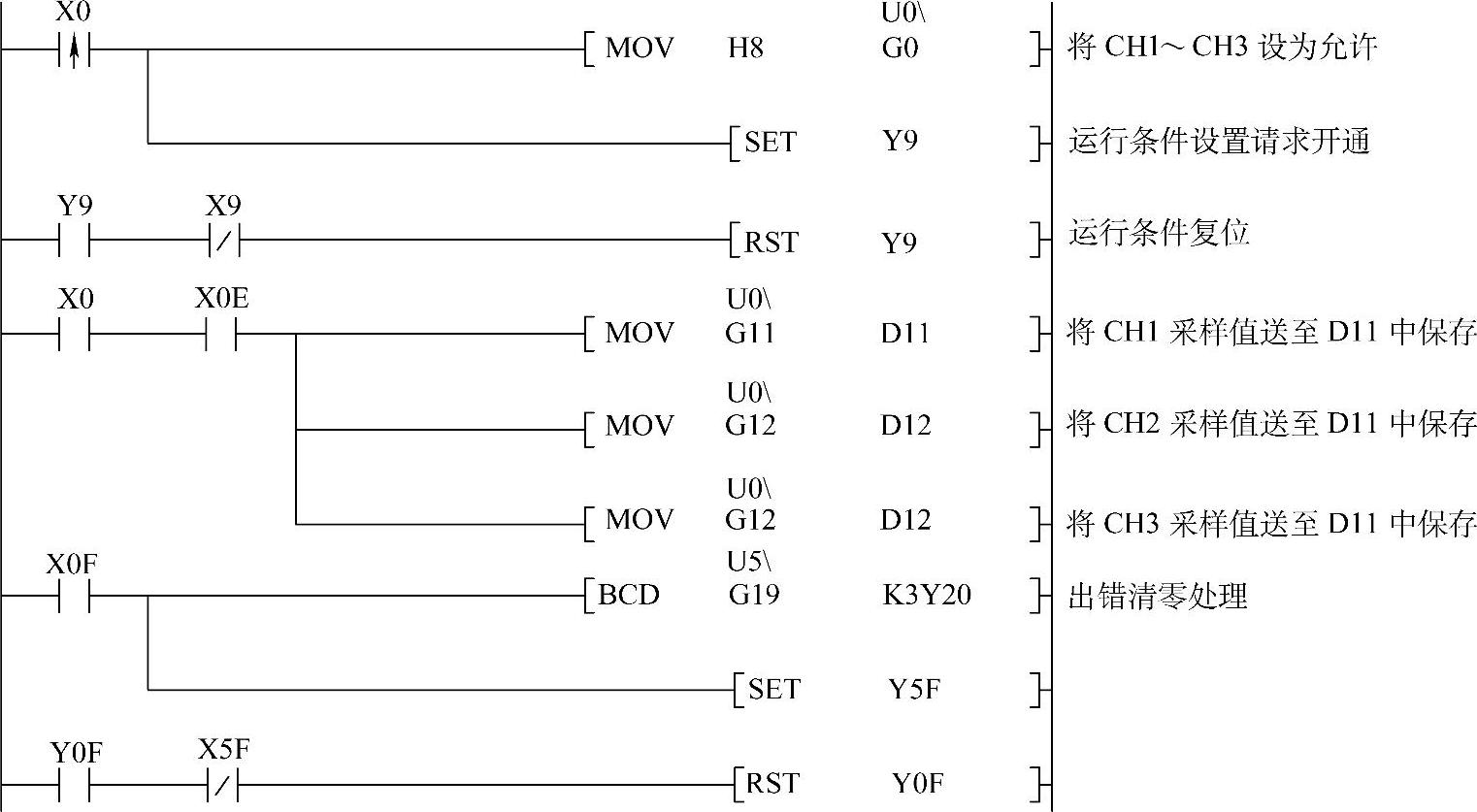

图2-27 不使用程序包的梯形图

1.性能规格(见表2-25)

从表中可知,Q62DA是指输出的通道点数为2,也就是说输出的通道数为2,根据设计需要,如果电气转换器的数量超过2个小于6个,且接收的是电流信号时,那么就选用Q68DAI模块。

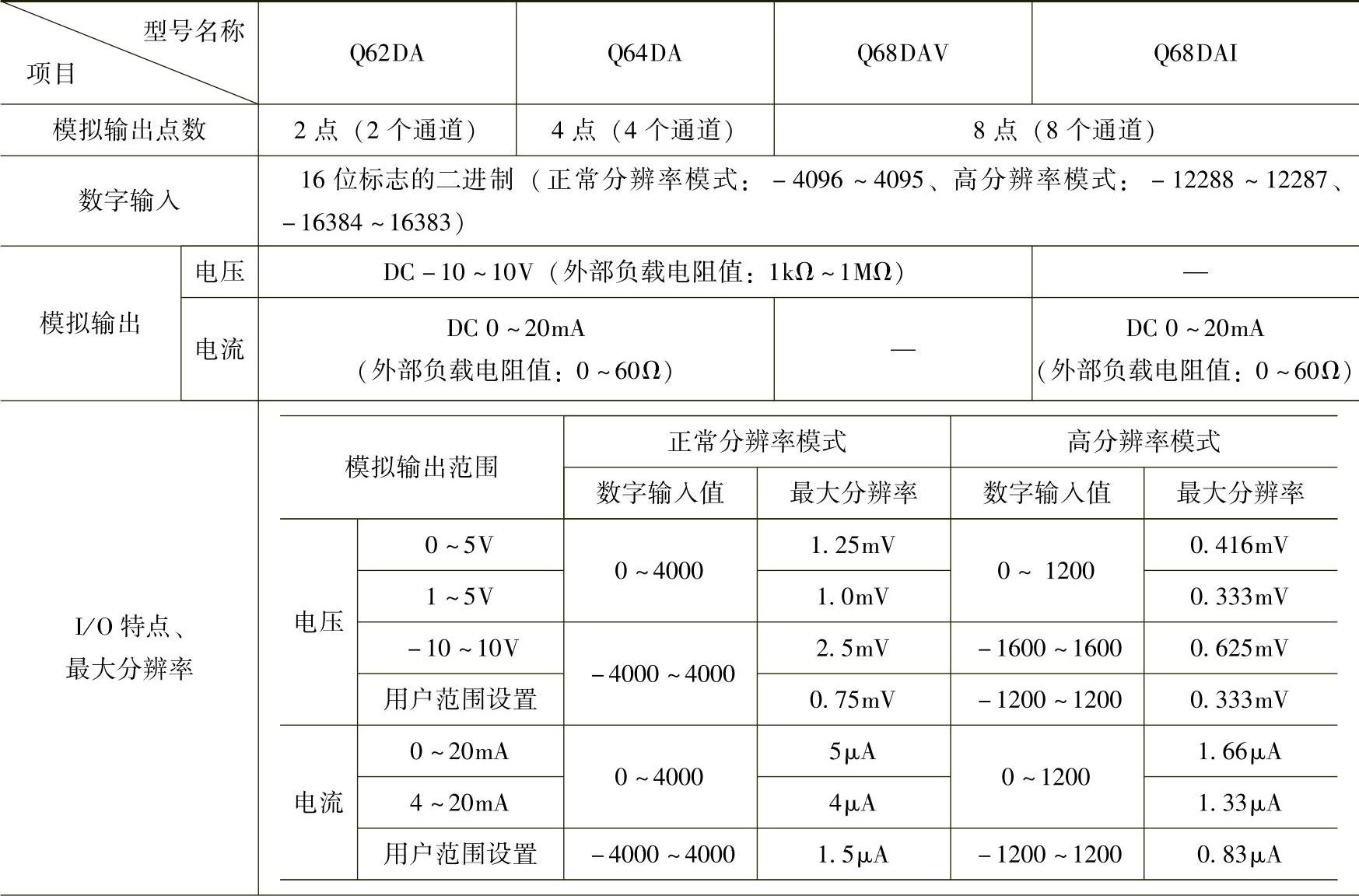

表2-25 模拟量输出模块的性能规格

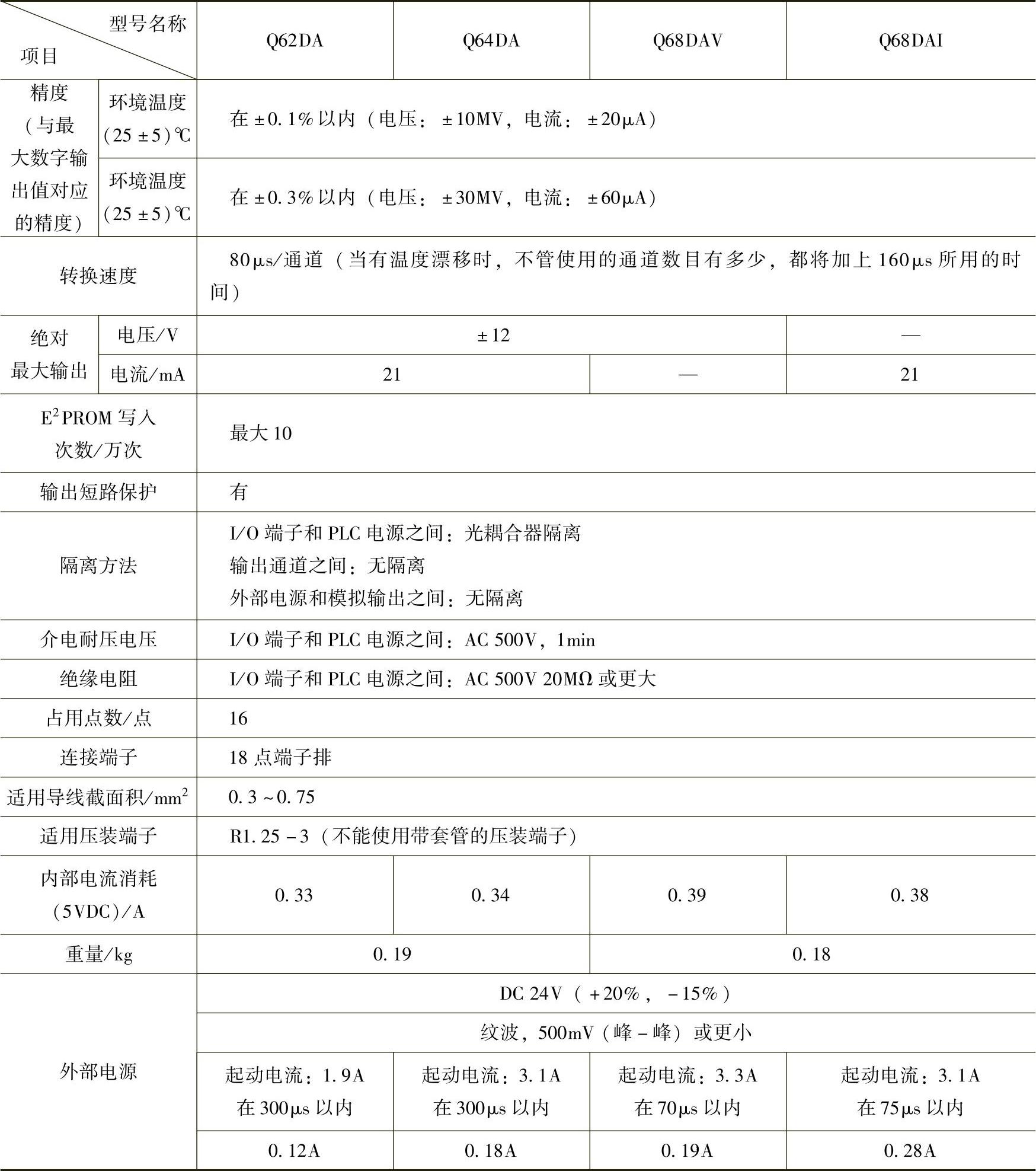

(续)


2.转换特性

把从PLC CPU写入的数字值转换成模拟输出值(电压或电流输出),并用包括偏置和增益值时的斜线表示。

3.I/O地址的功能(见表2-26)

4.端子号排列(见表2-27)

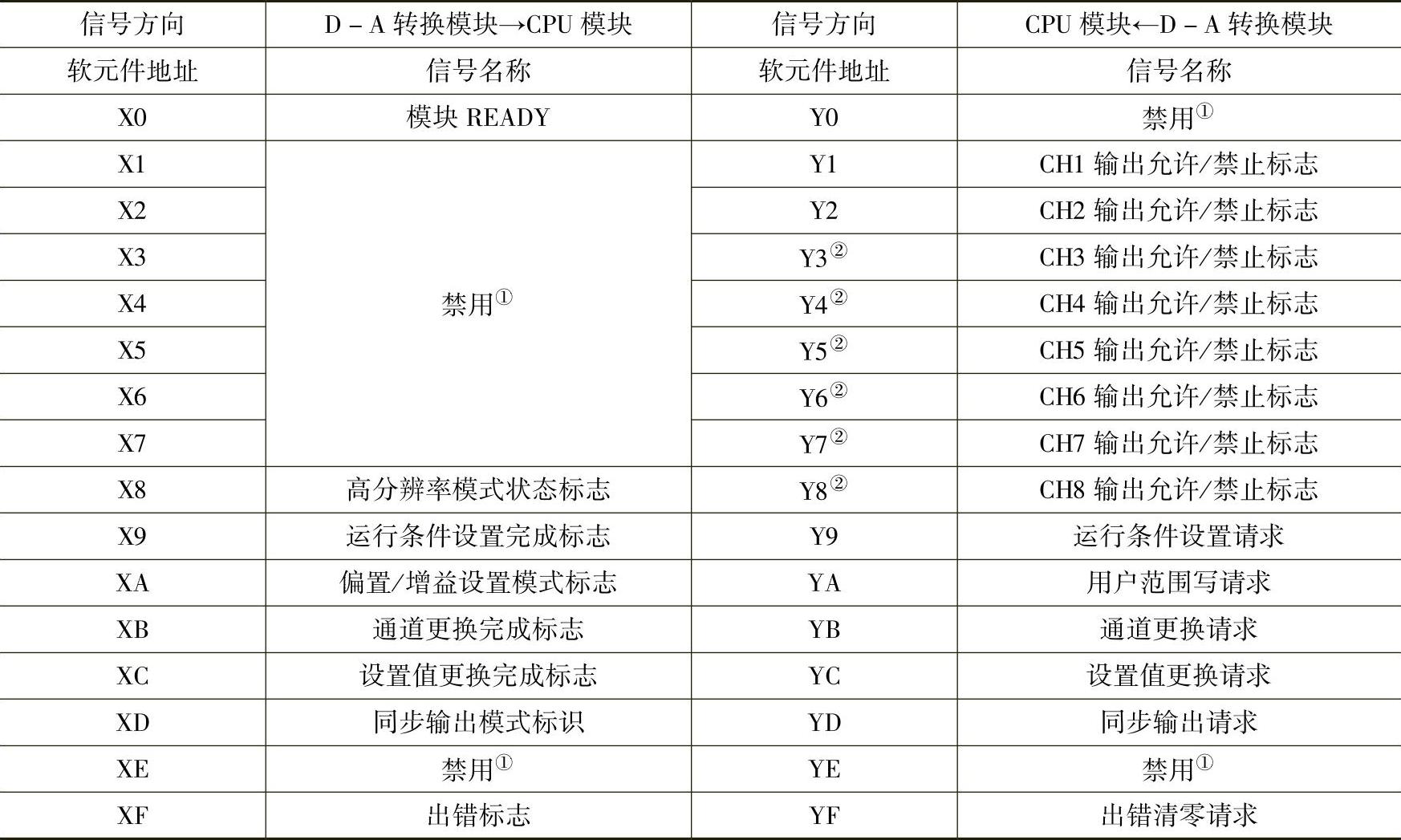

表2-26 模拟量输出模块的I/O表


①该信号只供系统使用,用户不能使用该信号。若通过顺控程序使它们变成ON或OFF,则不能保证D-A转换模块发挥作用。

②关于Q62DA,不能使用Y3~Y8,关于Q64DA,不能使用Y5~Y8。

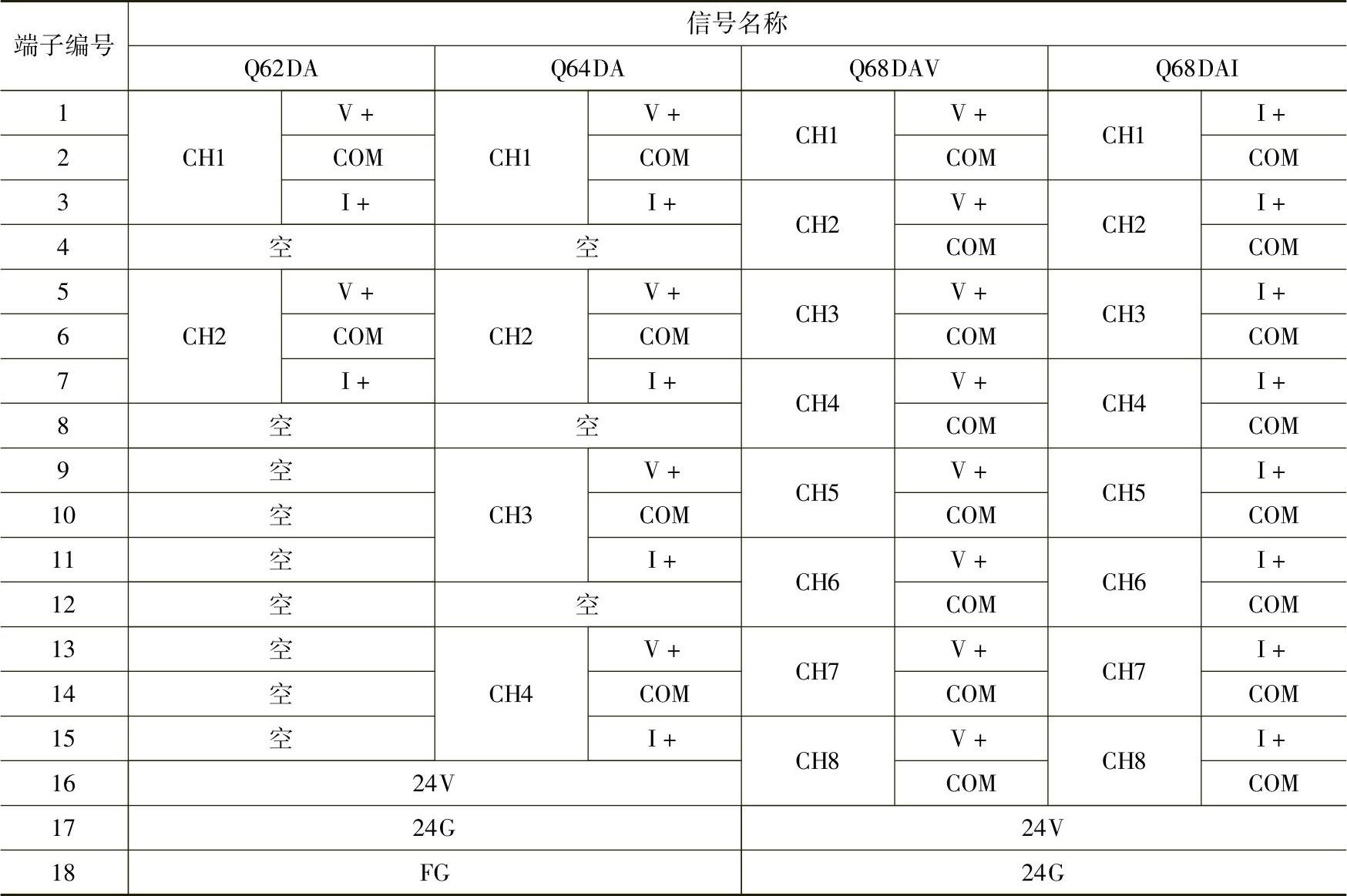

表2-27 模拟量输出模块的端子号(www.daowen.com)


5.外部接线图(以Q62DA为例)

(1)电压输出(见图2-28)

将接线端子V+、COM与外部传感器连接

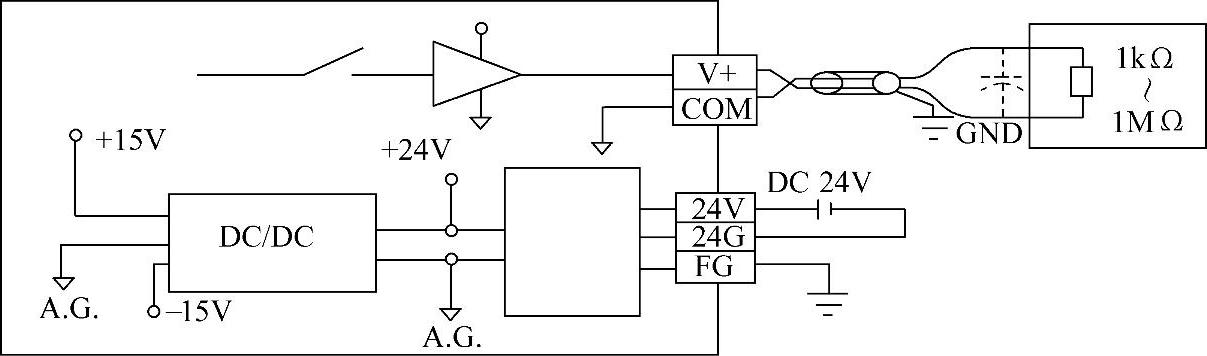

图2-28 Q62DA电压输出接线图

(2)电流输出(见图2-29)

将接线端子I+、COM与外部传感器连接

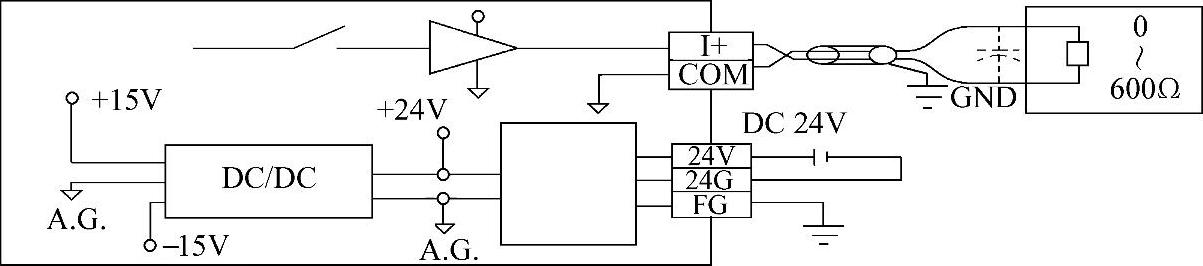

图2-29 Q62DA电流输出接线图

注意该模块要正常工作,必须有外部电源供电,由图2-28、图2-29可知,端子24V和24G分别接外部DC 24V的正负极。

6.模拟量输出模块初始化程序的编写(以Q62DA为例讲解)

系统配置(见图2-30)

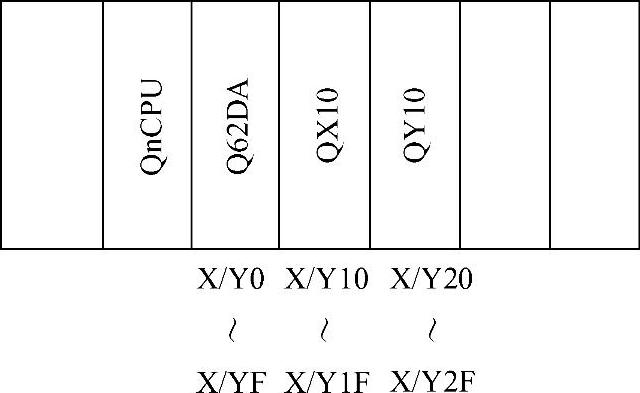

图2-30 系统配置

Q62DA中2个通道全部允许开通,且CH1和CH2输入的数字值地址分别为D11和D12。进行初始化设置时有两种方法。即使用实用程序包和顺控程序编程法。这两种方法与A-D的编程类似,这里不做讲述,具体见Q系列数模转换模块用户手册。
