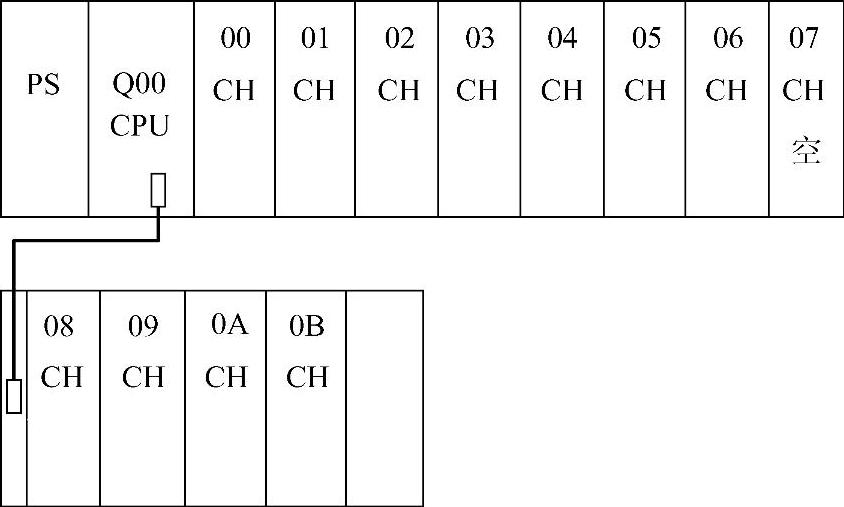

图2-15 PLC系统配置

I/O模块地址由编程元件和五位数字组成，如X00000、Y00100等。五位数字中，前四位数字为字地址，表示I/O模块所处的通道号（所谓通道号指每16点为一通道）；后一位数字为位地址，表示I/O模块在相应通道中所占的位。下面以图2-15的系统配置进行地址分配。该系统主基板选用8槽（00CH～07CH），扩展基板选用5槽的无源扩展模块。如果选用4块16点的输入模块分别放在00CH～03CH槽，1块32点的输入模块放在04CH槽，4块16点的输出模块放在08CH～0BCH槽，其余为空槽（各为16点），则地址分别为00CH：X00～X0F、01CH：X10～X1F、02CH：X20～X2F、03CH：X30～X3F、04CH：X40～X5F、08CH：Y90～Y9F、09CH：A0～YAF、0ACH：B0～YBF、0BCH：YC0～YCF。(www.daowen.com)

地址分配很方便，00CH槽地址X00～X0F分配完后，01CH槽的地址可以为X10～X1F，也可以为其他的16的倍数，如01CH的地址也可设为X50～X5F，后面槽的地址也应做相应改变。地址设置完成后，必须在PLC编程软件中进行相应的I/O地址分配，使之与上面设定的地址一致，否则PLC会出错。
