【摘要】：图6-9主机一般对讲机系统主要由主机 (对讲机)、充电器及耳机等部件组成。PTT 按键起发射开关的作用,一般在侧面。LCD 部分直观显示主机的工作状态。PCB 组件是主机的核心部分,重要的器件在PCB 上,非专业人士不许拆卸。充电器与交流电转换器共用,对电池或整机进行充电。DC 插座与火牛相连,弹片与电池极片相连,按键起放电作用。耳机通过信号线与主机相连,放在耳朵上,可使对讲机免提。

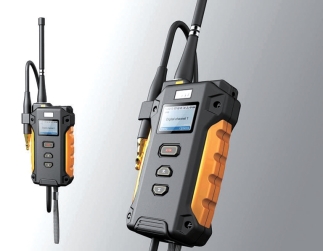

图6-9 主机
一般对讲机系统主要由主机 (对讲机)、充电器及耳机等部件组成。
①机体。一般由外壳、PTT 按键和电源插孔塞、PCB 组件、LCD 部分、音量/开关钮、编码旋钮、指示灯、MIC 等组成。PTT 按键起发射开关的作用,一般在侧面。指示灯指示工作状态,一般在顶部。主机的顶部还有音量/开关和编码旋钮、选择频道。LCD 部分直观显示主机的工作状态。PCB 组件是主机的核心部分,重要的器件在PCB 上,非专业人士不许拆卸。(www.daowen.com)
②天线。天线分为天线外套和天线芯两部分。天线外套一般用TPU 材料制成,天线芯一般采用螺纹结构与主机相连,拆卸方便。
③电池。电池分镍铬、镍氢和锂电池等,容量有600 mA·h、800 mA·h、1 100 mA·h、1 300 mA·h、1 500 mA·h 等。电池面、底壳采用超声波焊接,牢固、可靠。
(2)充电器。充电器与交流电转换器(俗称火牛)共用,对电池或整机进行充电。充电器一般由DC 插座、充电弹片、指示灯、按键等组成。DC 插座与火牛相连,弹片与电池极片相连,按键起放电作用。
(3)耳机。耳机通过信号线与主机相连,放在耳朵上,可使对讲机免提。
