如何安装奥可视T430b电子狗?

不同种类和型号的电子狗,其安装方法也不同。现以奥可视T430b GPS +雷达探测式电子狗为例,介绍电子狗的安装方法。该电子狗由GPS 导航仪、测速雷达探测器、转接卡、背夹和吸盘等组成。

(1)取下电子狗吸盘的转接卡,如图4-40 所示。

(2)将测速雷达探测器安装在吸盘上面,如图4-41 所示。

(3)将转接卡安装在测速雷达探测器上面,如图4-42 所示。

图4-40 取下转接卡

1—转接卡;2—吸盘

图4-41 安装探测器

1—测速雷达探测器;2—吸盘

图4-42 安装转接卡

1—吸盘;2—测速雷达探测器;3—转接卡

(4)将背夹安装在转接卡上面,如图4-43 所示。(www.daowen.com)

(5)将GPS 导航仪安装在背夹上面,如图4-44 所示。

(6)连接电源线,如图4-45 所示。

图4-43 安装背夹

1—吸盘;2—测速雷达探测器;3—背夹;4—转接卡

图4-44 安装导航仪

1—吸盘;2—背夹(图中看不见);3—测速雷达探测器;4—转接卡(图中看不见)

图4-45 连接电源线

1—雷达电源输出;2—雷达电源接口

(7)将吸盘吸在风窗玻璃上,并将电源插头插入点烟器中,如图4-46 所示。

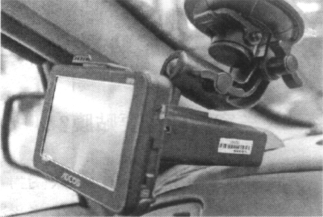

图4-46 固定电子狗
