电子防盗器的产品很多,不同的产品其安装方法也不尽相同,现以PLC-2000 型防盗器为例,介绍其安装方法。

PLC-2000 型防盗器主要由防盗器主机、断电器、高音扬声器、遥控器及连接信号线组成,如图4-35 所示。主机是系统的控制装置;断电器是发动机强制熄火装置,能有效防止汽车被抢;高音扬声器可在窃贼窃取车辆时发出高音声响,吓走窃贼;遥控器是提供给车主的控制防盗器的开关装置。

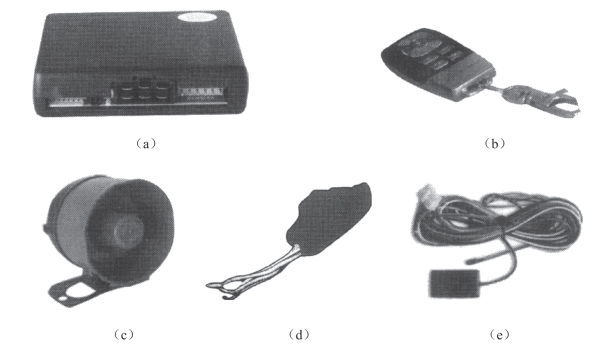

图4-35　PLC-2000 型防盗器的组成

(a)主机;(b)遥控器;(c)高音扬声器;(d)断电器;(e)连接信号线

1.安装主机

先将主机安装在车内转向器下方比较隐蔽的位置,然后将各连接线接好即可。如图4-36 所示,自右向左,各连接线的接线方法如下:

(1)第一根黄色线。与断电器相连,用于控制断电器的通断。

(2)第三、六根棕色线。与汽车转向灯信号线相连,它可直接向转向灯提供分频信号,控制转向灯的闪烁。

(3)第四根粉红色线。与高音扬声器的正极相连,扬声器的负极搭铁。

(4)第五根红色线。这是主机的电源线,与汽车常备电源线相连。

(5)第七根橙色线。这是制动开关的信号线,与制动开关相连。

(6)第八根白色线。与汽车点火开关相连。

(7)第九根蓝色线。与车门开关相连,用于监测车门是否关好。

(www.daowen.com)

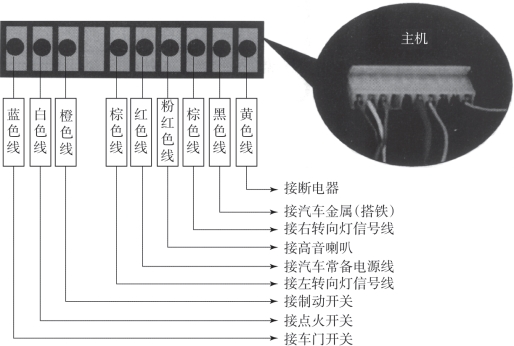

图4-36　主机线路连接

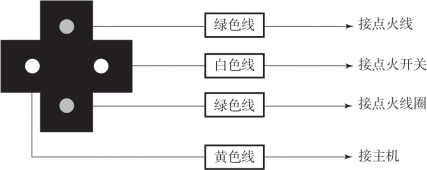

图4-37　断电器线路连接

2.安装断电器

如图4-37 所示,断电器上有4 根连线,其连接方法如下:

(1)两根绿色线连接在汽车点线与点火线圈之间,安装时先将汽车点火线截断,然后将断电器的两根绿色线分别与截断的点火线两端相连。

(2)白色线与主机引出的白色线相连后,与汽车点火开关连接。

(3)黄色线与主机引出的黄色线相连。

3.安装高音扬声器

高音扬声器必须安装在发动机靠近前风窗玻璃的下面,控制电线应循着车边隐蔽固定,使汽车前盖正好压住,窃贼不易剪断。其线路连接比较简单,只要将正极与主机连接,负极搭铁即可。

4.安装注意事项

(1)安装前应详细阅读产品说明书和配线图,按说明书的要求操作。

(2)安装时应仔细查看各零部件的接口方式和安装位置,且各线路应连接可靠。

(3)安装完毕后应进行功能检测,确保系统工作正常。
