下面以更换ALCON 盘式制动器为例,介绍操作流程。

(1)拆下车轮,如图4-9 所示。注意各螺栓(螺母)应按规范的拆卸顺序进行。

(2)拆下原装的制动钳和制动盘,如图4-10 所示。

图4-9　拆下车轮

图4-10　拆下原装的制动钳和制动盘

(3)用砂纸或钢丝刷清洁轴头、凸缘盘表面,如图4-11 所示。

(4)准备好ALCON 桥位(是安装盘式制动器制动钳的一个部件),如图4-12 所示。

图4-11　清洁

图4-12　ALCON 桥位

(5)将桥位安装到转向节上,并用扭力扳手按规定力矩(108 N·m)拧紧,如图4-13所示。

(6)准备好ALCON 制动块,将其背面的贴纸撕掉,如图4-14 所示。

图4-13　安装桥位

图4-14　ALCON 制动块(www.daowen.com)

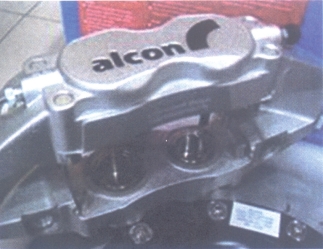

(7)将制动块装于制动钳内,如图4-15 所示。

图4-15　装好制动块

(8)在固定螺栓上涂抹专用螺栓胶(如104 胶),如图4-16 所示。

(9)将ALCON 制动钳及制动盘装于转向节上,并按规定力矩(108 N·m)拧紧,如图4-17 所示。

图4-16　涂螺栓胶

图4-17　紧固

(10)用塞尺测量制动片与制动盘之间的间隙。通常要求各处间隙均匀且不小于1.0 mm,上下的间隙允许有0.1～0.2 mm 的偏差。如果间隙不符合以上要求,则需要用薄垫片调整制动钳和制动盘之间的间隙,视情况将0.5 mm 的垫片装于制动钳支架和转向节“耳仔”(调制动间隙用的)之间。

(11)连接好制动管路(拧紧钢喉),并调整好位置、角度,如图4-18 所示。要考虑到车轮在上下运动以及左右摆动时,制动钢喉不能碰到周边的部件。

图4-18　安装管路

(12)更换制动液,并排除空气。

(13)装上车轮,按规定力矩紧固车辆螺母。

(14)开盘与磨合。

①检查和调整原车挡泥板与制动盘之间的间隙,防止在行驶中挡泥板刮碰制动盘产生异响。

②以60～80 km/h 的速度行驶,轻踩制动踏板直到车辆停车,重复10～15 次。注意不能用力踏制动踏板,以防制动盘和摩擦片表面损伤。

③完成开盘后,将制动系统完全冷却,建议最少5 h 以上才能正常使用车辆。
